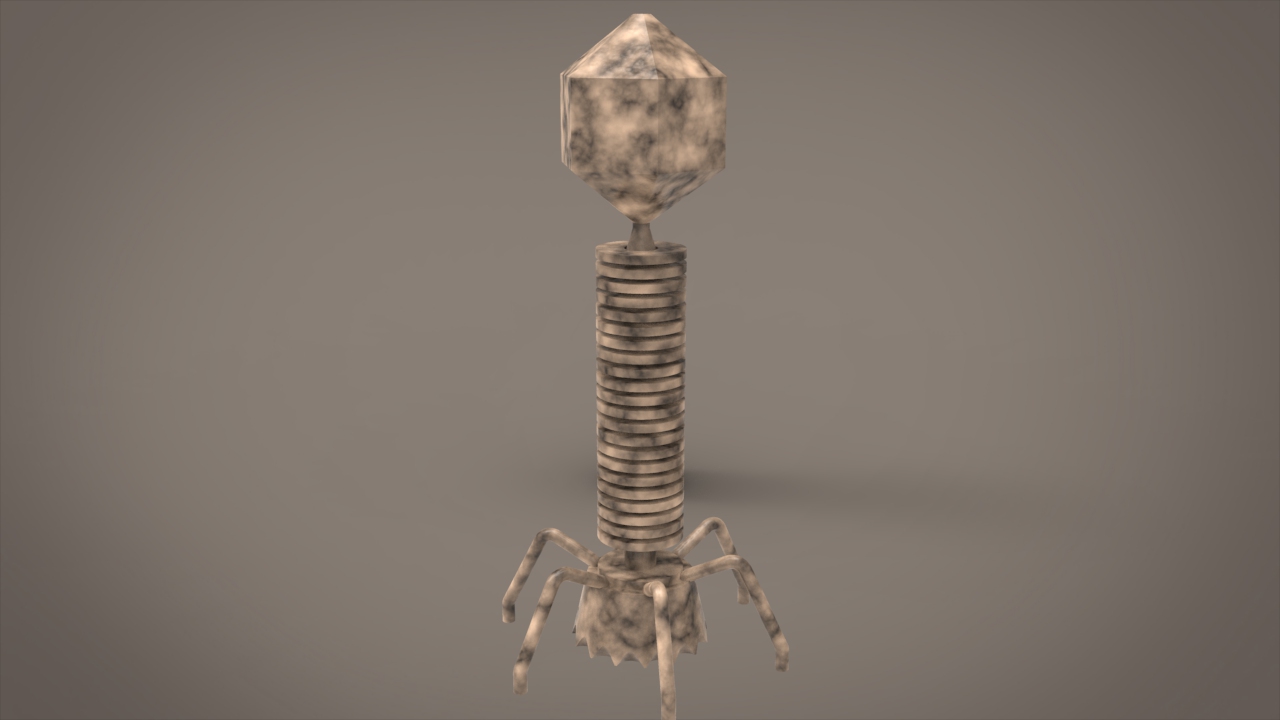

中學上生物課的時候,就聽老師說我們所處的世界有著密密麻麻數之不盡的細菌,不管是皮膚衣服上,課桌椅子上,還是書本文具里都遍布了數幾十萬的這種微小生物,但是我們似乎卻從來沒有肉眼見證過細菌到底長什么樣。隨著3DOne越來越多的融入到了我們的校園里,出現在我們的課堂上,我們為大家揭開了細菌的神秘色彩,今天3DOne將手把手教會大家繪制T2噬菌體,長大后渴望成為醫生的同學當然不容錯過啦!

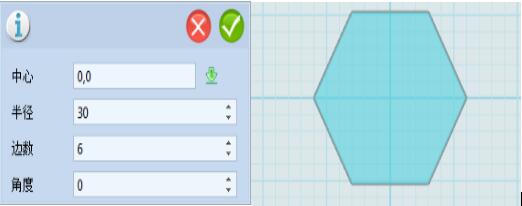

1.選擇繪制平面,點擊草圖繪制,選擇正多邊形,輸入如下圖,中鍵可得:

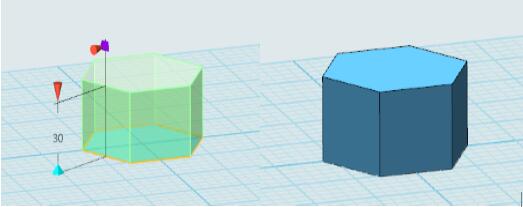

2.選擇特殊造型,點擊拉伸,選擇先前繪制的多邊形,輸入拉伸距離30,可得:

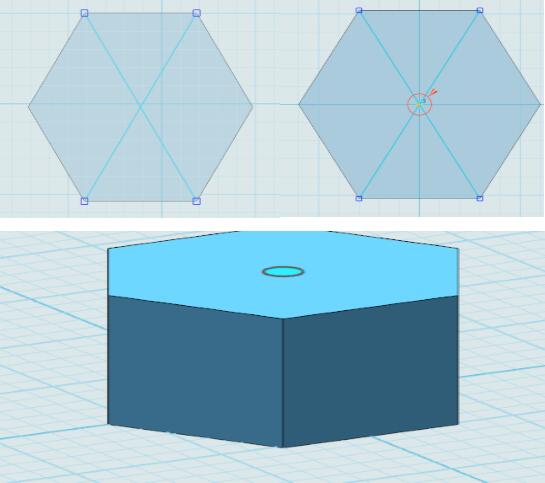

3.選擇六面體的上表面為繪制平面,點擊草圖繪制,選擇直線,如圖繪制相交直線,再選擇草圖圓形,以兩線交點為圓心,畫半徑為5的圓,最后按鍵盤Delete鍵刪除直線,可得:

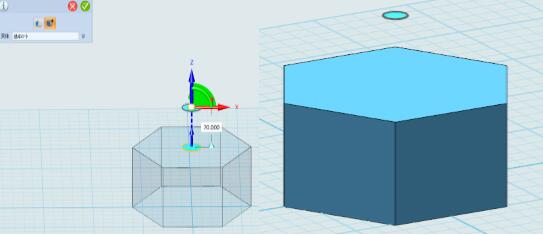

4.選擇基本編輯,點擊移動,選擇動態移動,選中先前畫的圓形,向Z方向移動20,可得:

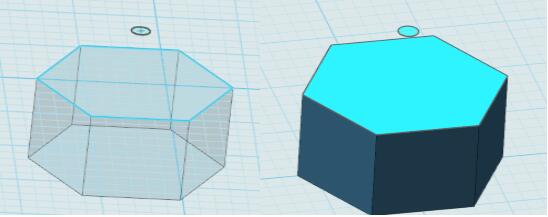

5.選擇草圖繪制,點擊參考幾何體,選擇上表面的六邊形,可得:

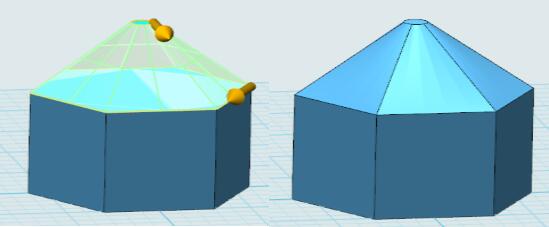

6.選擇特征造型,點擊放樣,分別選中先前繪制的草圖,可得:


7.選擇繪制平面,點擊草圖繪制,選擇矩形,如圖選擇側邊中點任意繪制一個矩形,可得:

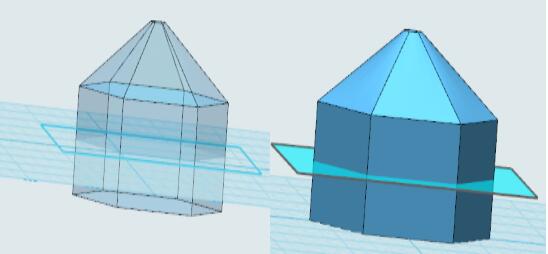

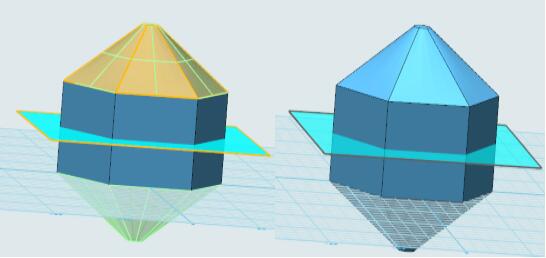

8.選擇基本編輯,點擊鏡像,如圖實體選擇放樣后的造型,平面選擇矩形,可得:

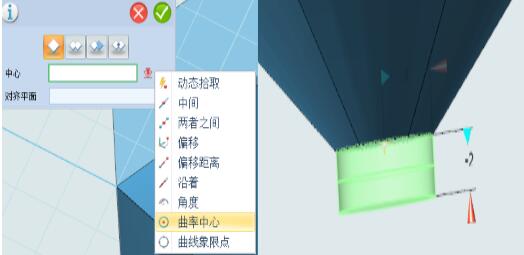

9.選擇基本實體,點擊圓柱,選擇面板右邊的clip_image037.png,如圖選擇曲率中心,點擊下面的圓弧,輸入圓半徑3,高-2,可得:

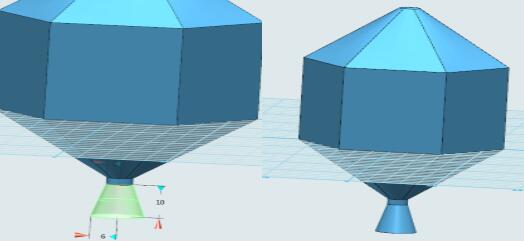

同理選擇圓錐,輸入底面圓的半徑3,上部半徑6,高10,可得:

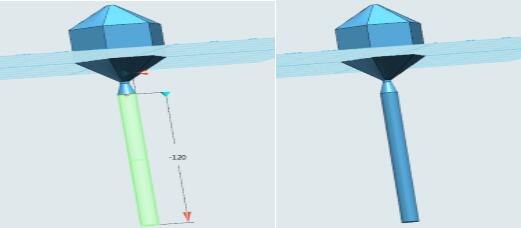

再選擇圓柱,輸入底面半徑6,高-120,可得:


10. 選擇圓柱的最底面為繪制平面,點擊草圖繪制,選擇圓形,繪制圓心(0,0),半徑分別為6和16兩個圓形,可得:

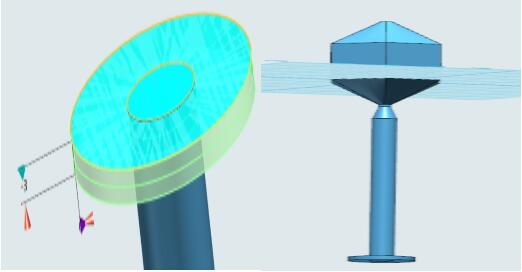

11.選擇特征造型,點擊拉伸,選中先前繪制的草圖,輸入拉伸距離-3,可得:

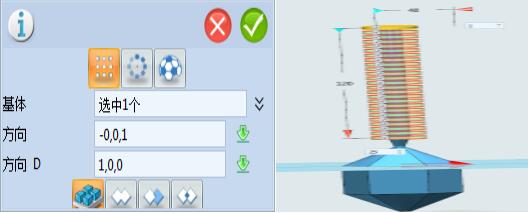

12.選擇基本編輯,點擊陣列,選中拉伸后的造型,輸入方向(-0,0,1 ),數量25,距離120,可得:

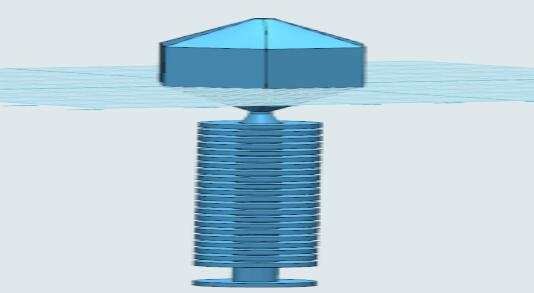

再按鍵盤Delete鍵刪除倒數二三個陣列得到的造型,可得:

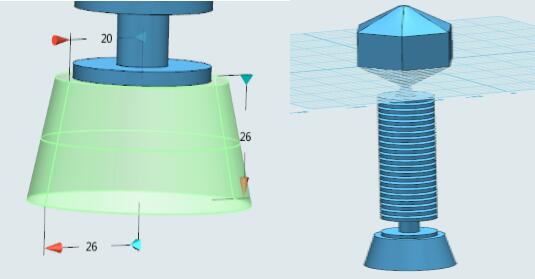

13.選擇最下邊的面作為繪制平面,點擊基本實體,選擇圓錐,輸入如下,可得:

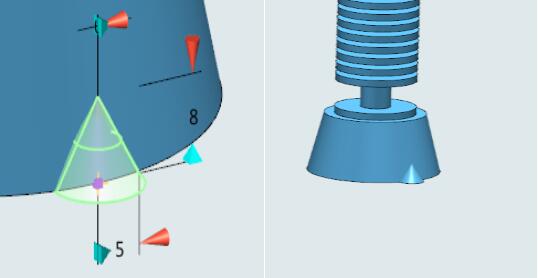

14. 選擇繪制平面,選擇基本實體,點擊圓錐,選擇面板右邊的clip_image037.png,選擇曲線象限點,曲線選擇圓錐的最底面,輸入如圖,可得:

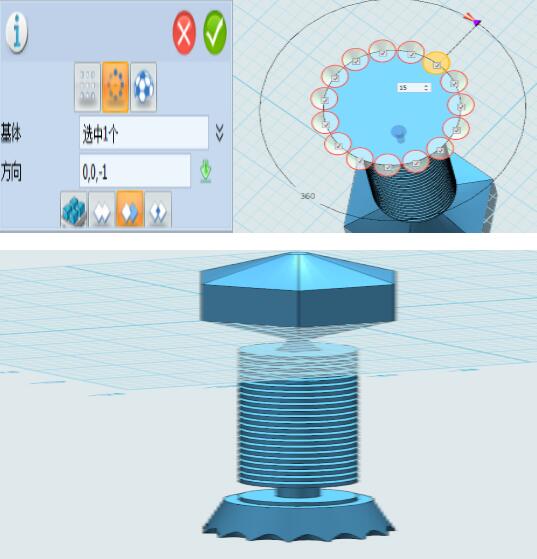

15.選擇基本編輯,點擊陣列,選擇圓形陣列,選擇移除選中實體,選中先前繪制的圓錐,輸入如圖,可得:

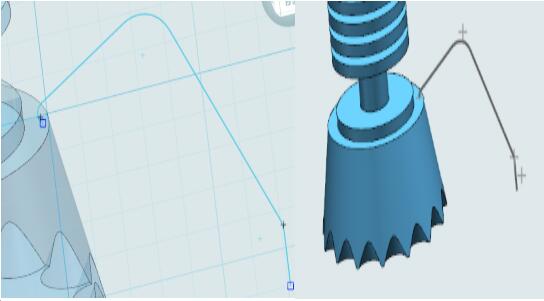

16.選擇整個造型的中間位置為繪制平面,點擊草圖繪制,選擇多段線,結合草圖編輯倒圓命令,繪制類似造型,如圖:

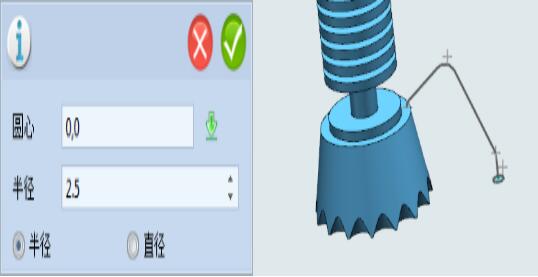

17.選擇繪制的曲線端點為繪制平面,點擊草圖繪制,選擇圓形,輸入半徑2.5.可得:

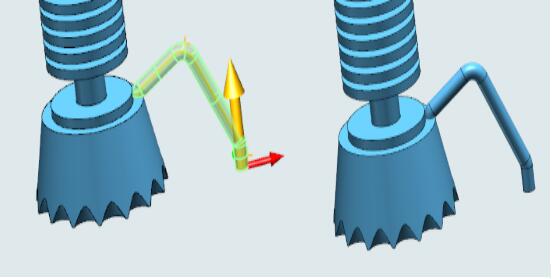

18.選擇特征造型,選擇掃掠,輪廓選擇圓形,路徑選擇曲線,可得:

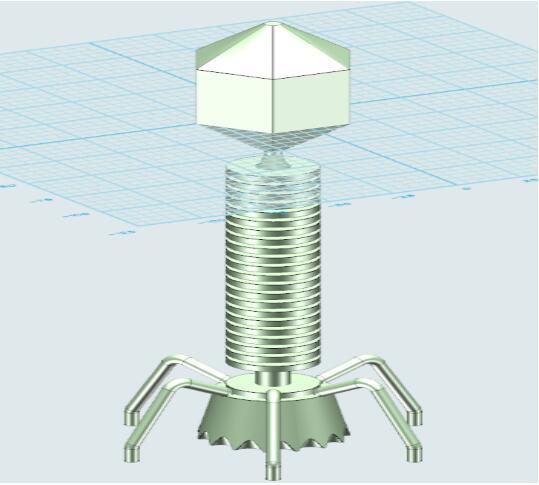

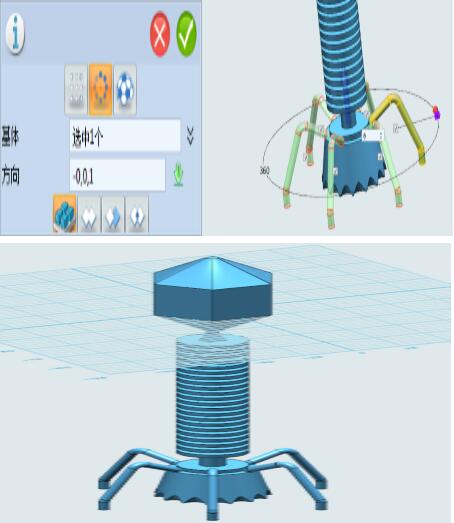

19.選擇基本編輯,點擊陣列,選擇圓形陣列,選中先前掃掠得到的造型,輸入陣列的方向(-0,-0,1),數量6,可得:


20.選擇材質渲染,染上自己喜歡的顏色,可得:
