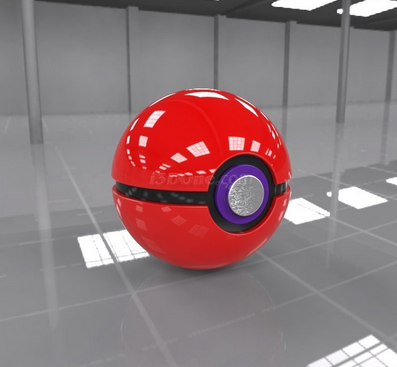

蜜蜂說：“這個是我以前的一個作品，它其實很簡單，希望大家都能夠?qū)W會。”大家想不想知道這個精靈球是如何設計出來的呢，下面由社區的明星小創客“蜜蜂”給大家投稿演示：

1.打開軟件，我用的是家庭版，點擊上視圖。

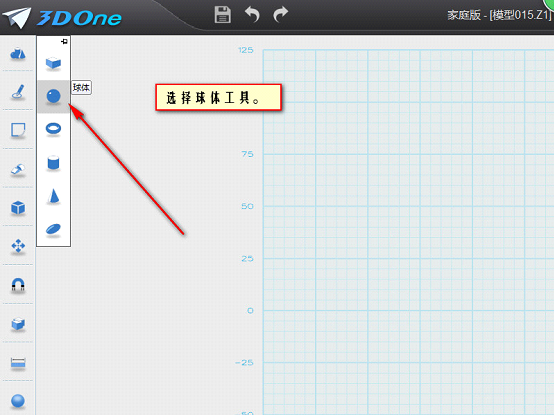

2.選擇基本實體工命令,選擇球體。

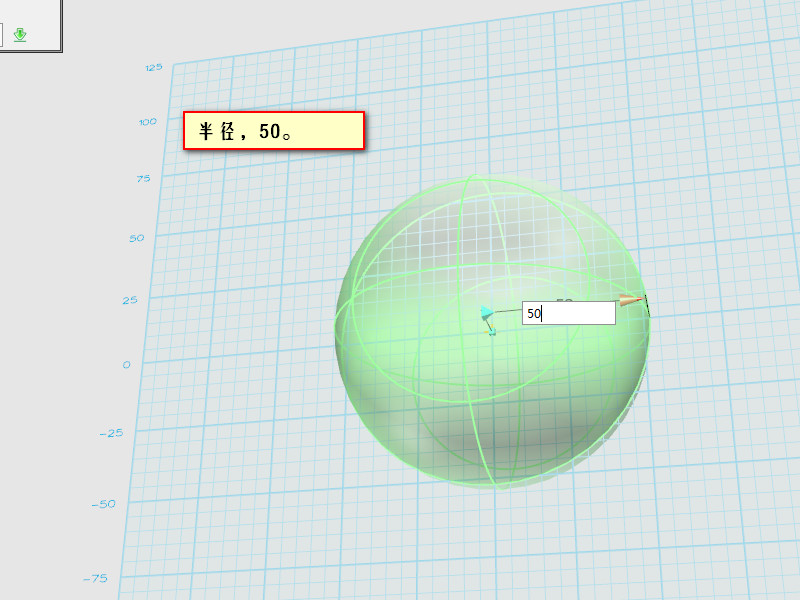

3.輸入球體半徑50。

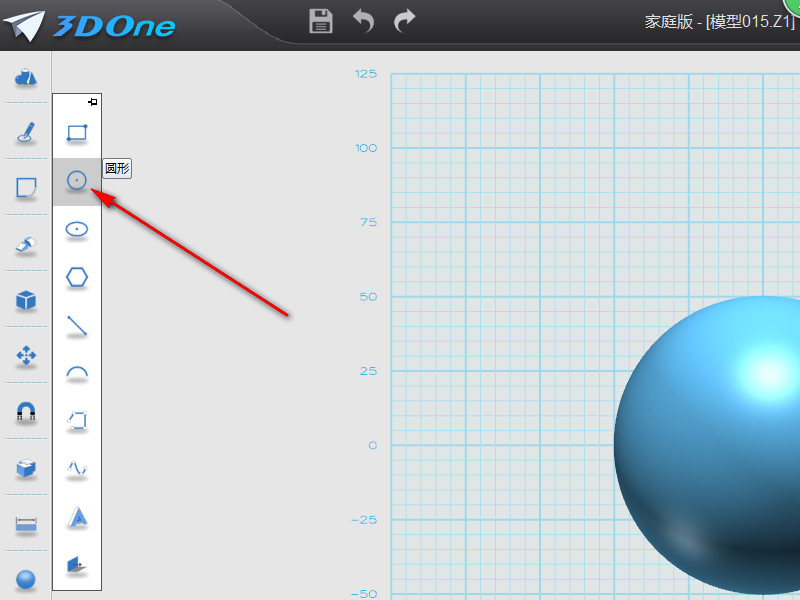

4.點擊草圖工具-圓。

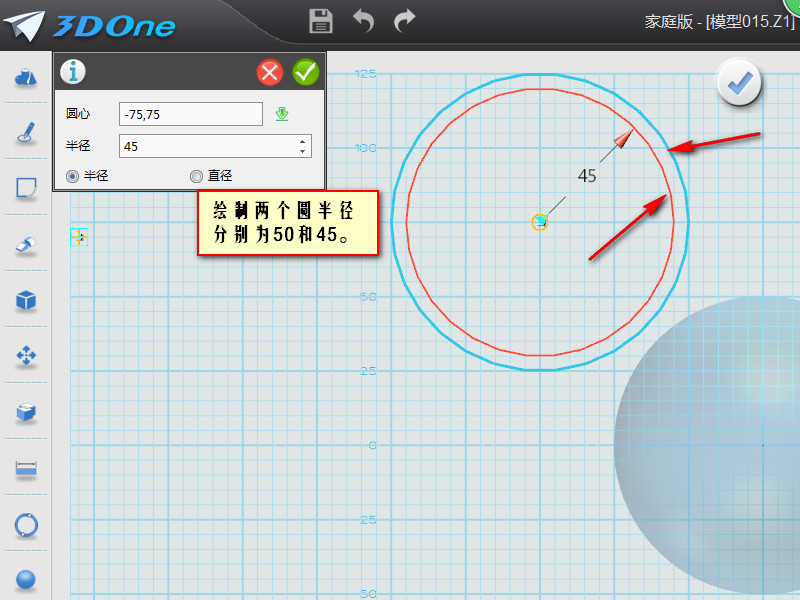

5.草圖工具-圓. 分別繪制圓半徑，50和45的兩個圓。


6.退出草圖，選擇，變形工具-拉伸。


7.將拉伸的實體和圓球重合并，


8.兩個實體做減運算


9.草圖工具，再繪制一個半徑為15的圓草圖。


10.將草圖拉伸。

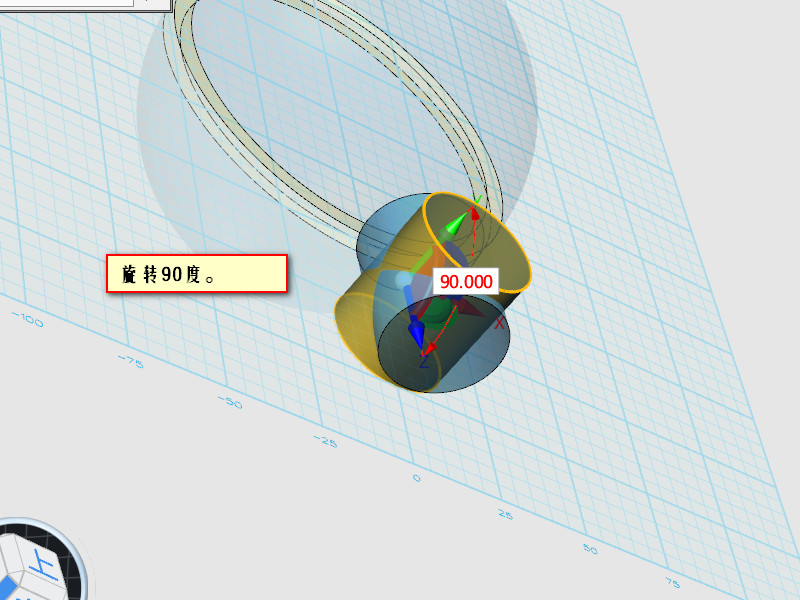

11.將實體旋轉90度呈水平放置。

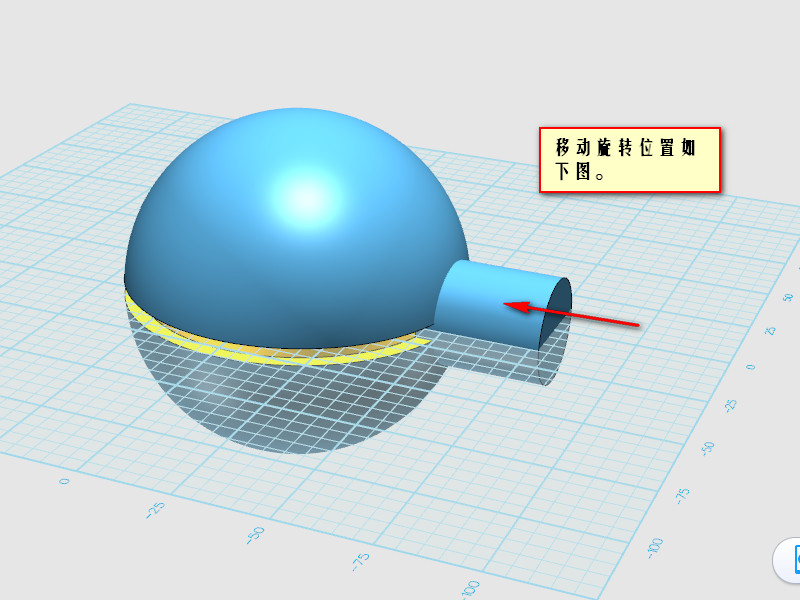

12.將兩實體如圖擺放，并作減運算

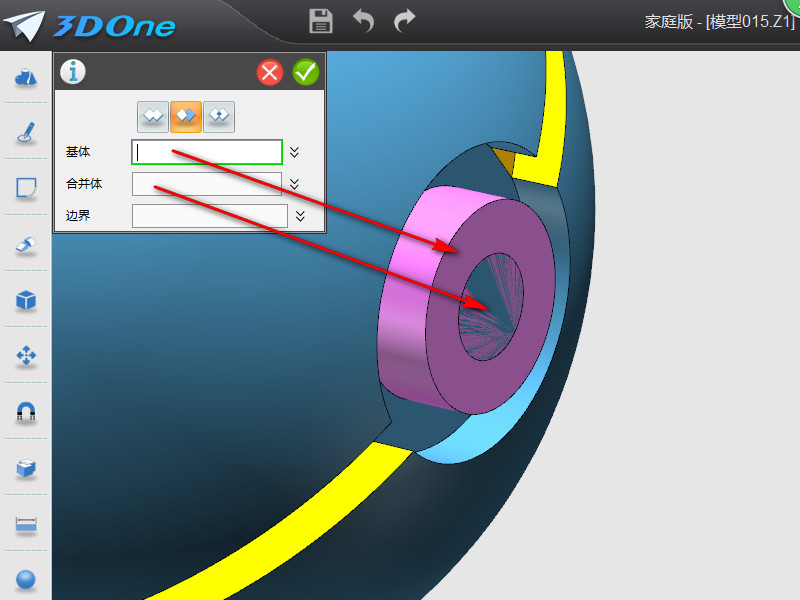

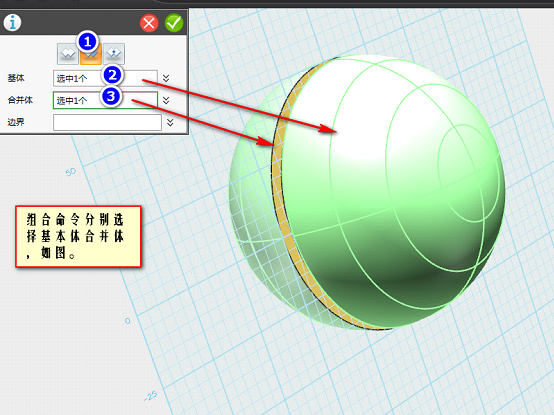

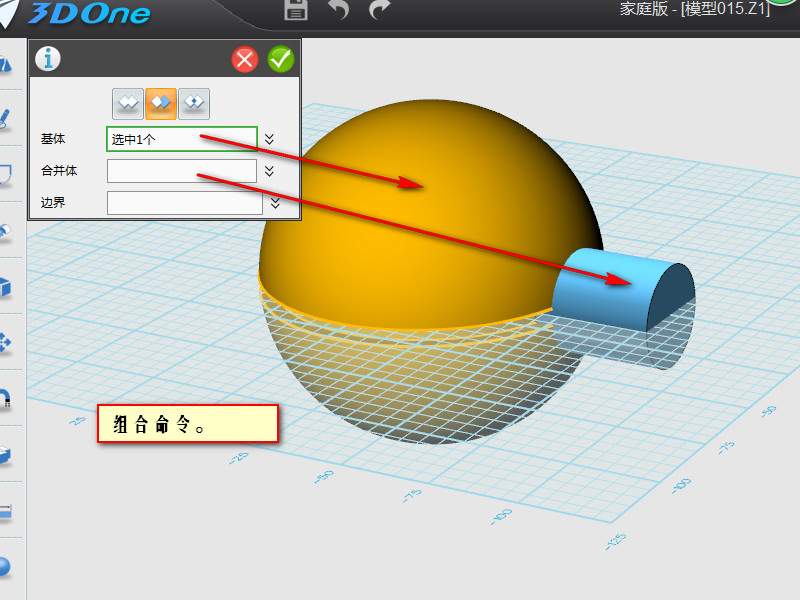

13.基體選擇球，合并體選擇拉伸的圓柱


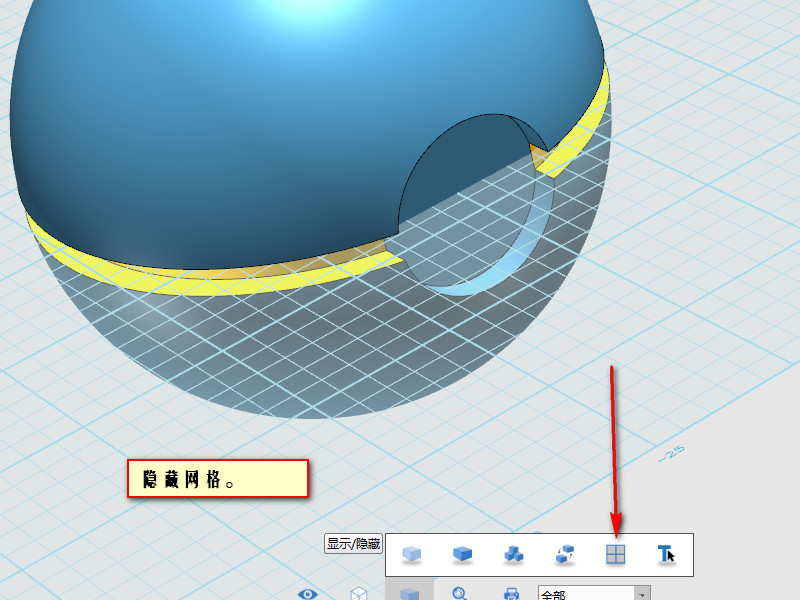

14.運算后的效果。

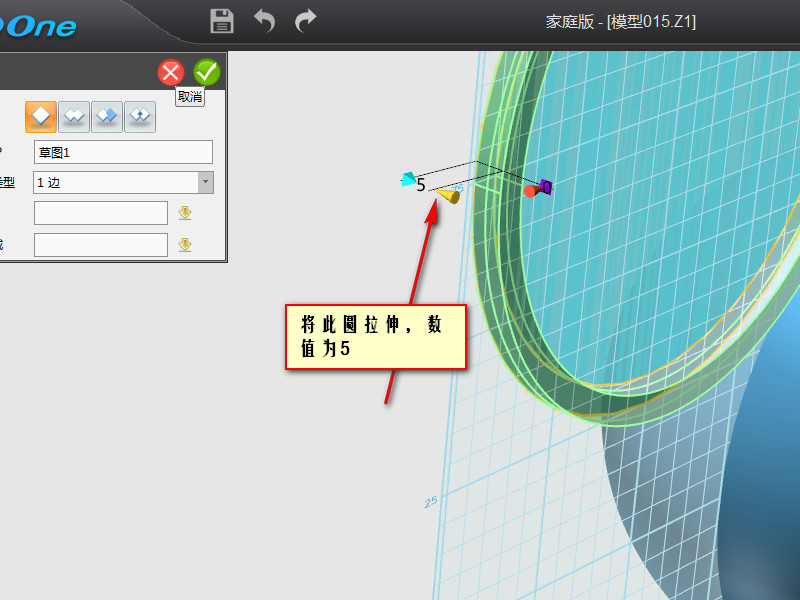

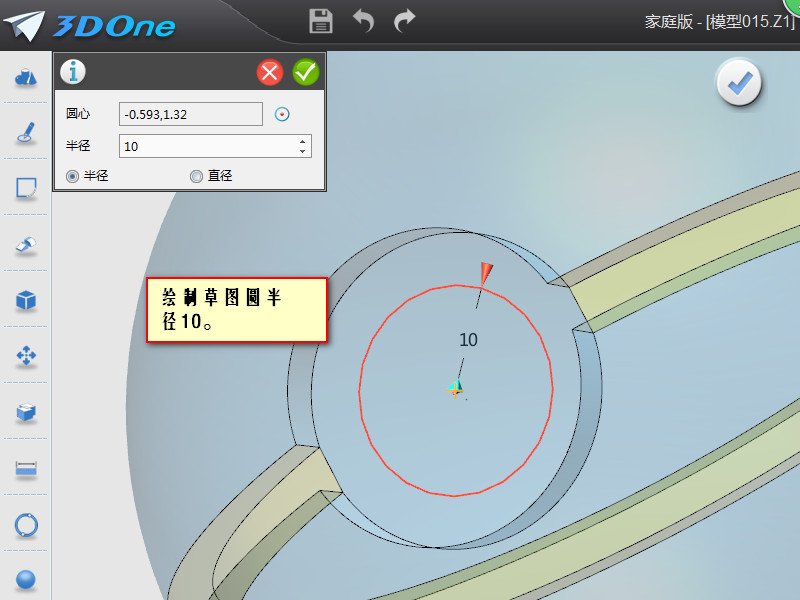

15.在如圖的平面畫一個半徑為10的草圖并做拉伸。

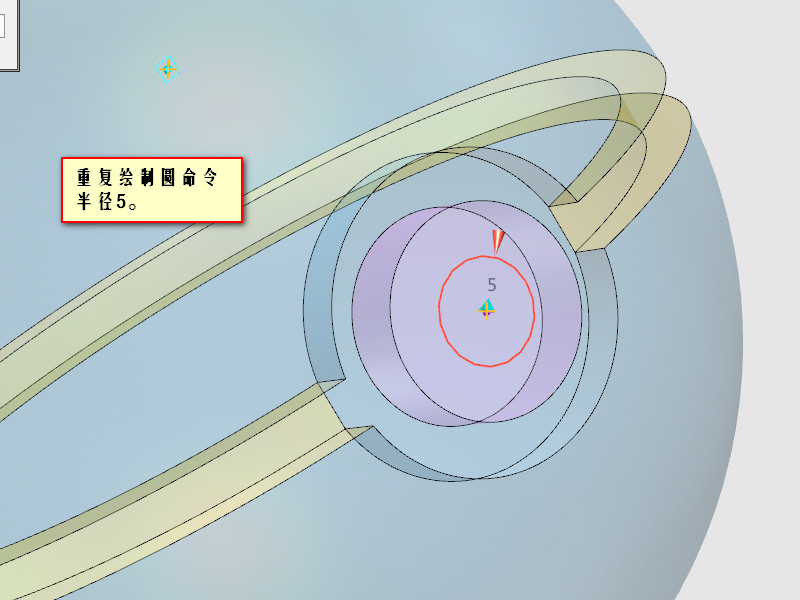

16.重復草圖命令畫一個半徑為5的圓草圖。

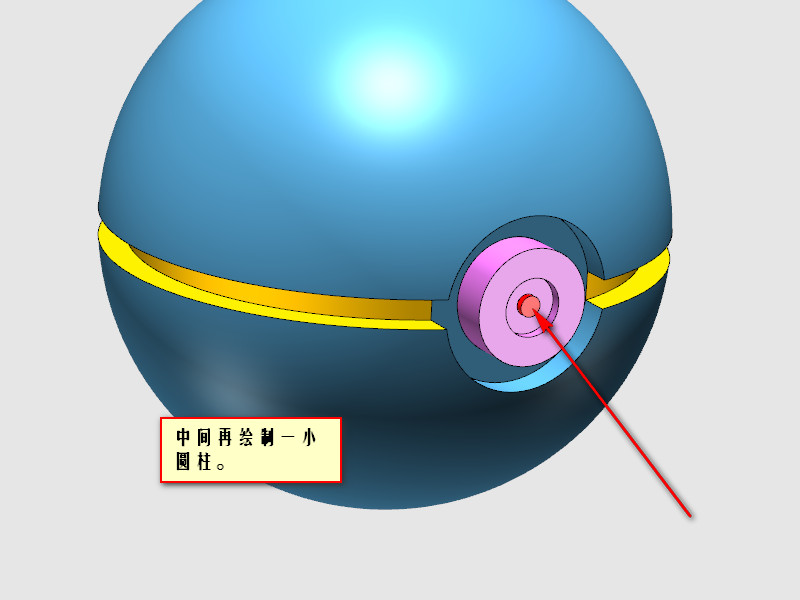

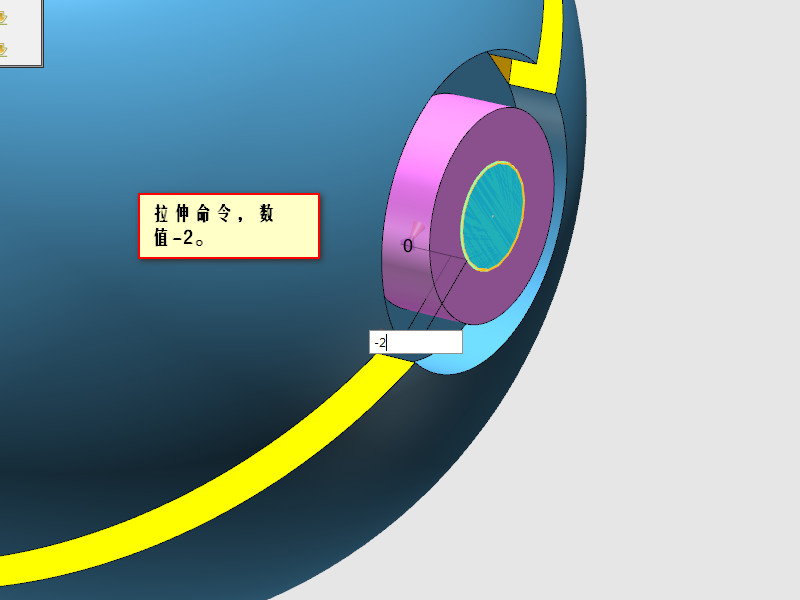

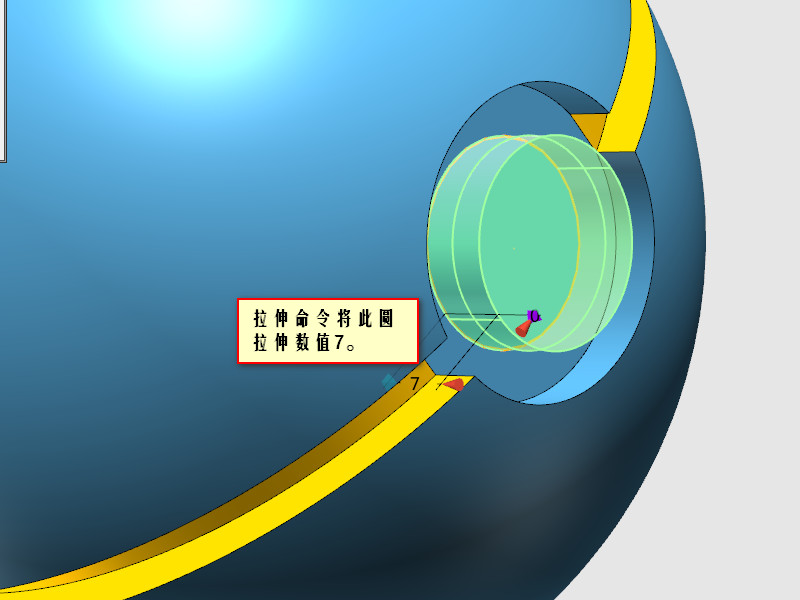

17.拉伸命令，如圖所示。

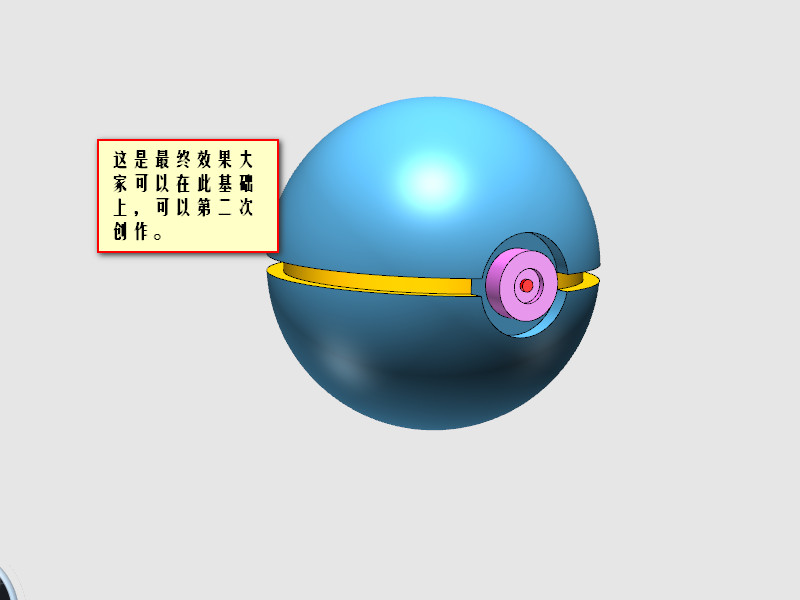

18.接下來的造型大家可以根據自己的愛好自行的作加運算或者是減算。




操作過程到此結束，都是很簡單的。主要是運用了實體工具，拉伸工具，實體工具加運算減運算。希望大家都能夠?qū)W會，大家如有更好的辦法，也可以和我多多交流。
