本文由北京昌平一中康奎哲老師供稿(社區昵稱:阿哲童靴)
導師個人作品空間http://www.i3done.com/u/790012098
接觸3DOne軟件時間雖然不長,但是應用起來還是很好的。第一入門容易上手簡單,第二做出的效果相當給力,各種造型基本都能夠很好的展現出來,第三對計算機硬件要求相對不算高,便于普及。
昨天上傳了海盜頭盔,今天將步驟分享給小伙伴們,希望對大家有所幫助。閑話少說,下面是制作步驟:
一、牛角部分:

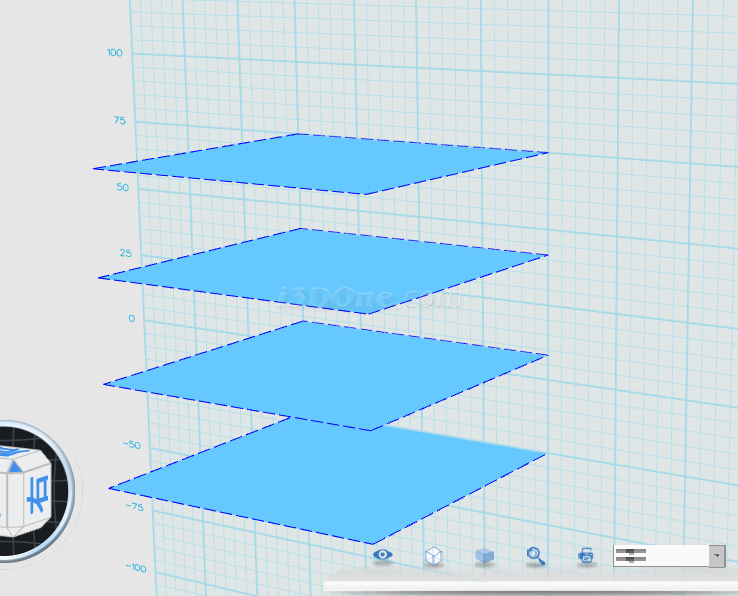

1、建立四個等距離平面,間距25,大小100*100。

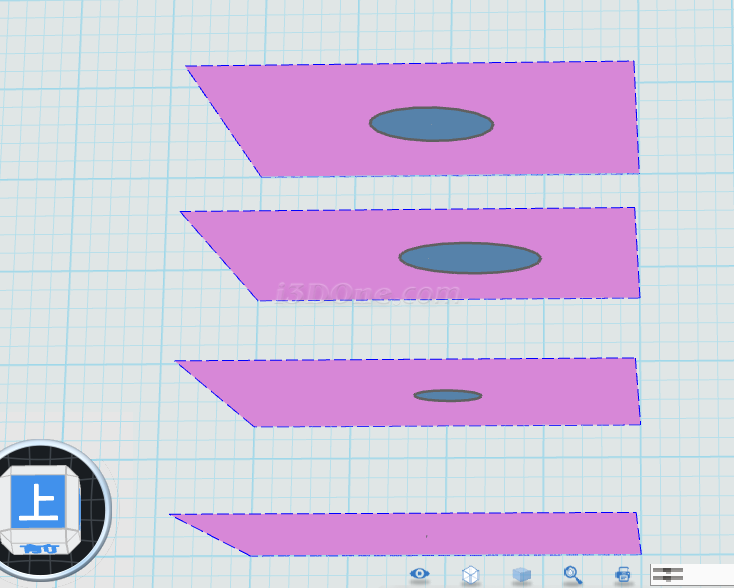

2、在平面1上畫草圖,圓形,圓心(0,0),R=15;在平面2上畫草圖,圓形,圓心(-10,0),R=17;在平面3上畫草圖,圓形,圓心(-5,0),R=8;在平面1上畫草圖,圓形,圓心(0,0),R=0.1。

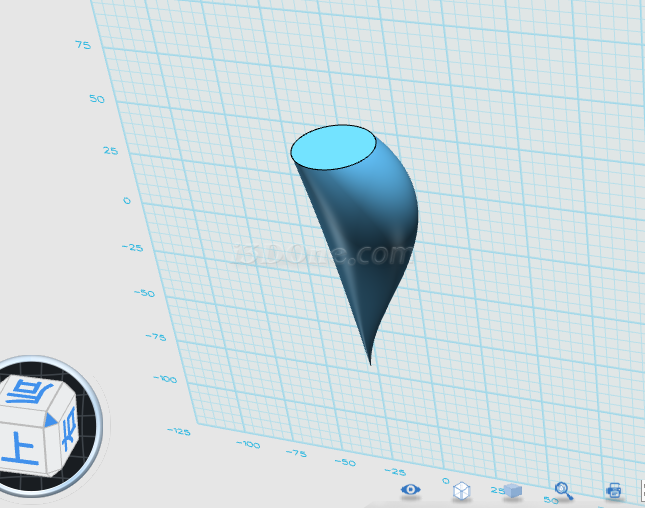

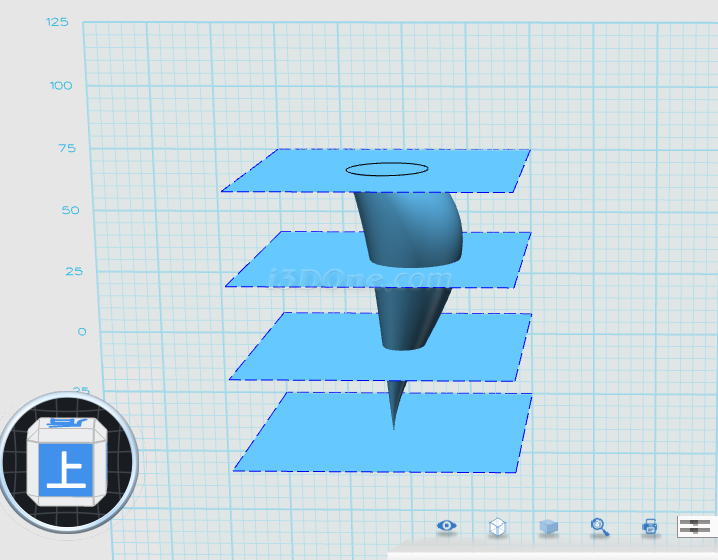

3、放樣。依次選中四個平面上的圓形,進行放樣。注意:選擇平面是的方向要一致。
4、刪除平面。保存文件,導出牛角.IGS文件。
二、頭盔主體:
1、新建文件

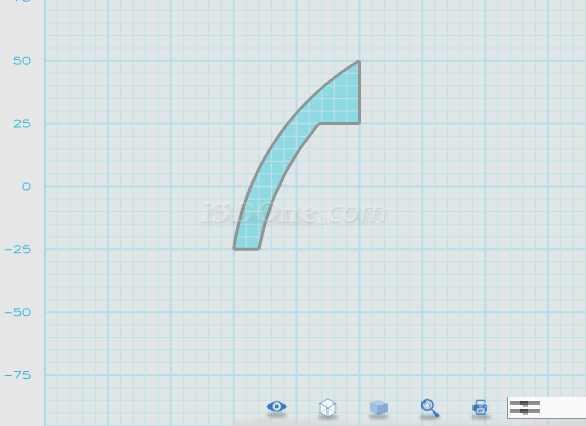

2、畫草圖。圓弧1(0,5)(-50,-25),R=105;圓弧2(-40,-25)(0,-40),R=105;直線1(0,50)(0,25);直線2(0,25)(-16.035,25);直線3(-50,-25)(-40,-25);修剪如圖。

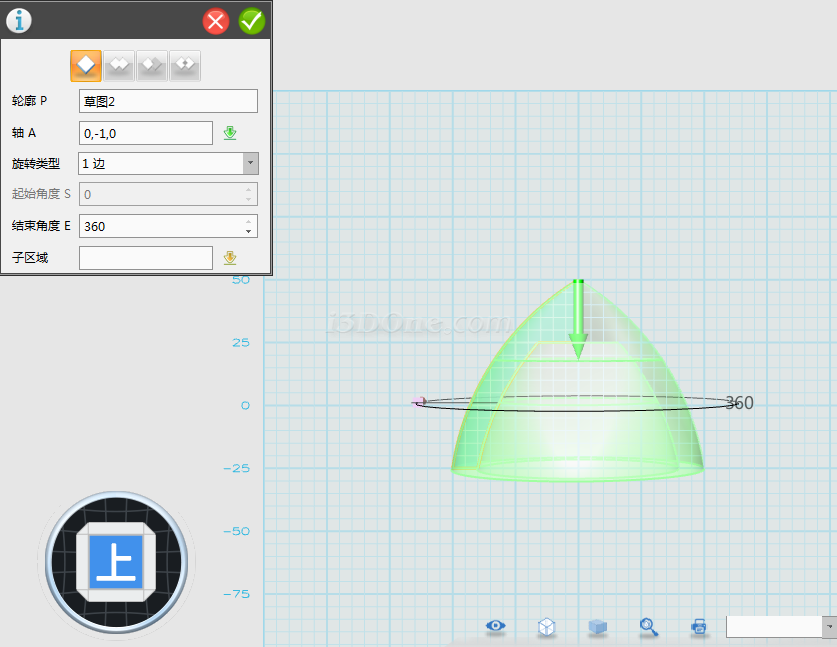

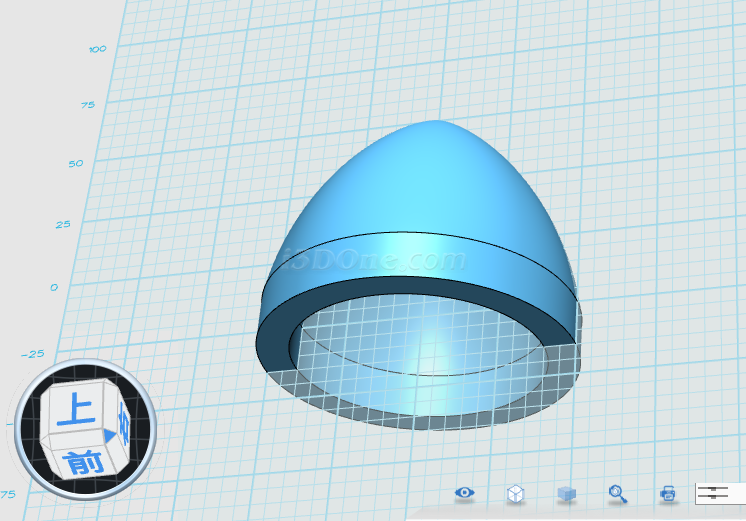

3、旋轉,如圖。
4、盔沿。圓柱體1,中心(0,-25,0),R=50,H=15; 圓柱體2,中心(0,-40,0),R=40,H=20;沿Y軸方向移動圓柱體2,距離15;

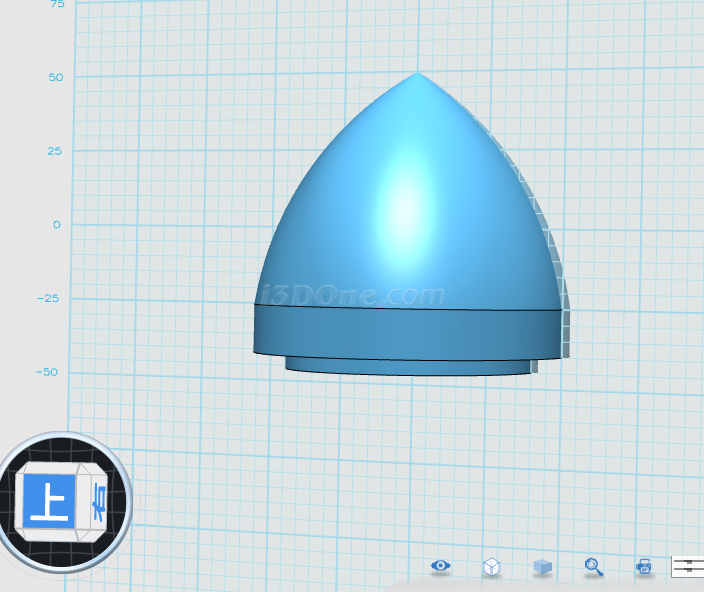

圓柱體1與圓柱體2組合,類型布爾減,得到盔沿圓環,圓環Y軸方向移動15;圓柱體1與圓柱體2組合,類型布爾減,得到盔沿圓環,圓環Y軸方向移動15;

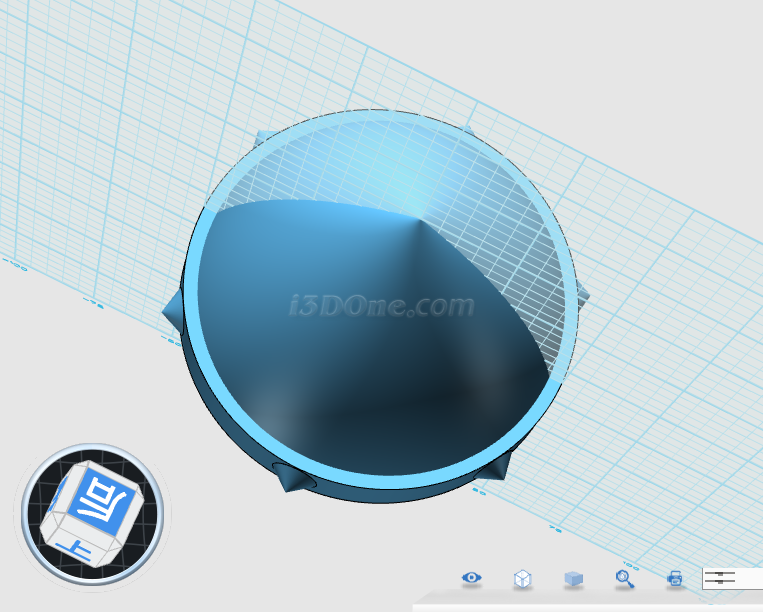

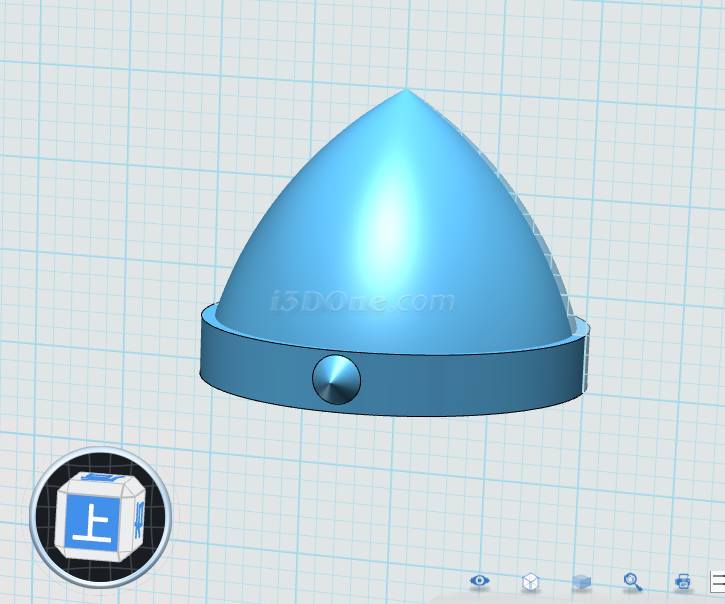

盔沿上的尖角,拖入圓錐體,中心點(0,-17,50),R=6,H=5,環形陣列,數量6,完成(注意方向選擇)。
三、組合:

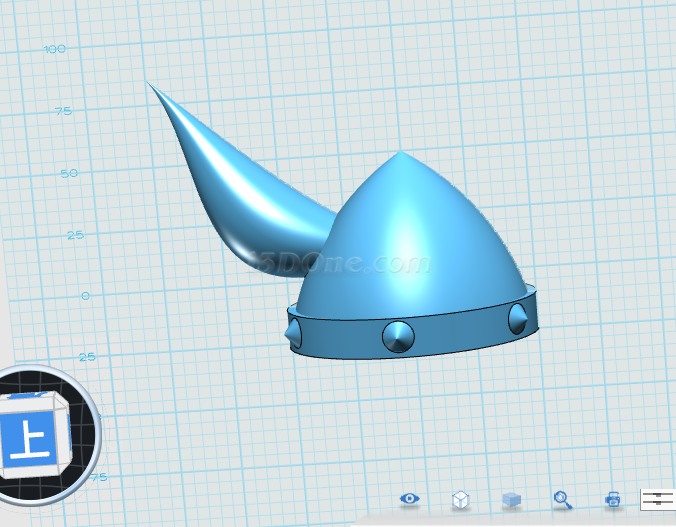

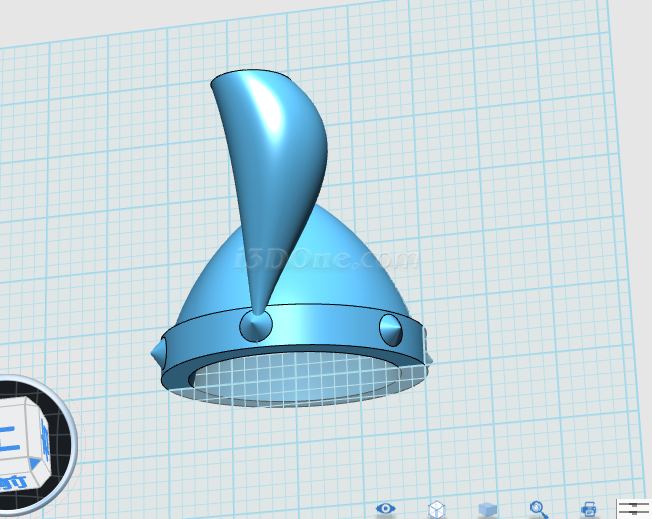

1、導入牛角.IGS文件,調整大小、角度、位置,如圖(注意頭盔內部不要露出牛角根部)。

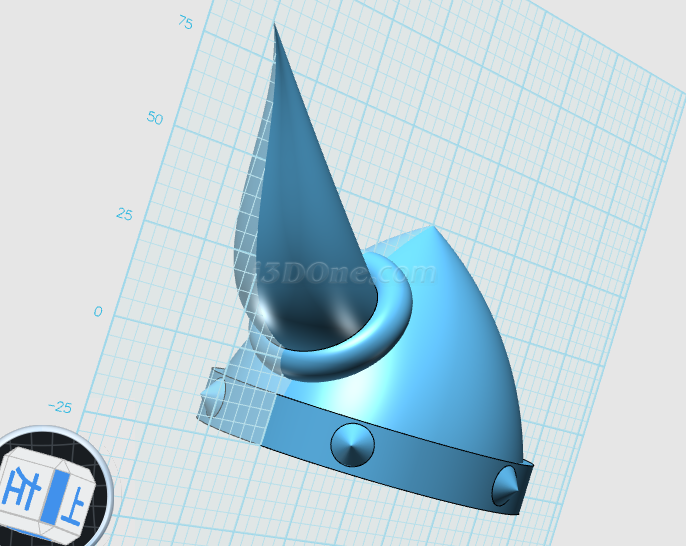

2、加入圓環到牛角根部(可隱藏頭盔,方便操作),調整大小(外徑24,環徑6),調整位置、角度如圖,組合牛角、圓環,鏡像。
3、組合所有的部件。

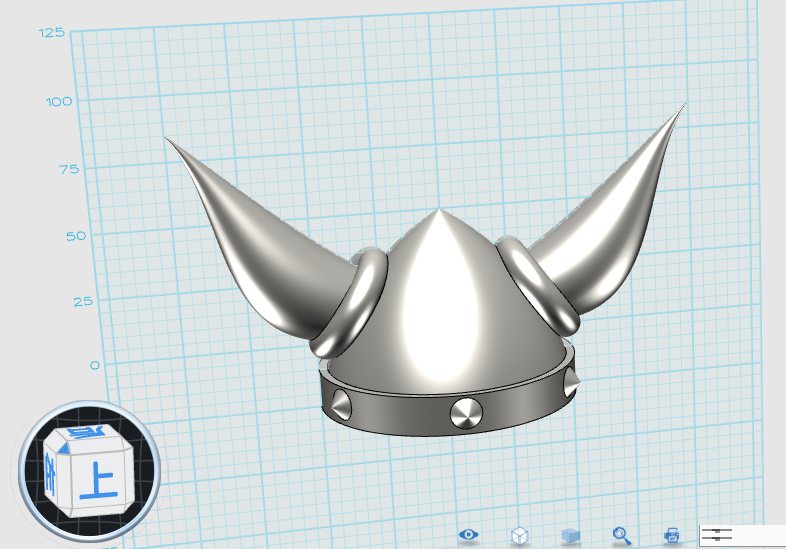

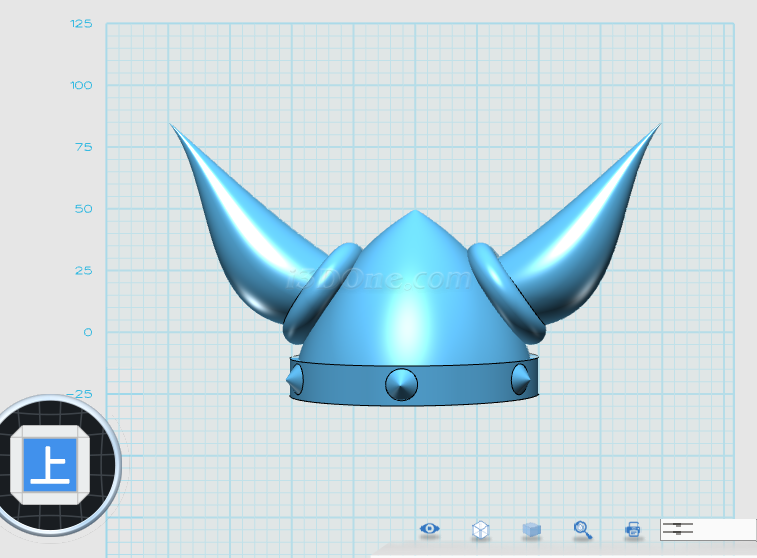

4、渲染,選擇自己喜歡的顏色和效果吧!
以上就是制作海盜頭盔的步驟,相信小伙伴們很快就會做出屬于自己的頭盔,感受一下維京人的威武雄壯吧!PS:不止是海盜頭盔,只要你想象到的都可以哦!
