一般情況下,有軸承的地方就要有支撐點,軸承的內支撐點是軸,外支撐就是常說的軸承座。軸承座的結構較為復雜,但主體仍為方塊結構,所以在設計建模的過程中,可以通過三維CAD設計軟件的拉伸、拉伸切除、倒角等功能來完成整個軸承座的建模設計。

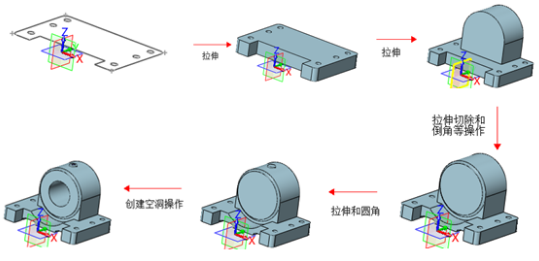

本次小編將向大家介紹中望3D是如何快速完成軸承座的建模設計的。如圖1所示,這是我們接下來即將進行的基本建模思路。首先拉伸出模型主體,然后通過“拉伸切除”和“倒角”等操作來完成模型的創建。此外,在創建本實例草圖的過程中也會用到鏡像和陣列實體等功能。


圖1 繪制軸承座的主要流程

下面,我們一起來看看具體的操作步驟:

第一步:繪制草圖并拉伸

1、新建一“零件”類型的文件后,單擊草圖按鈕,選擇XY平面,進入草圖繪制。

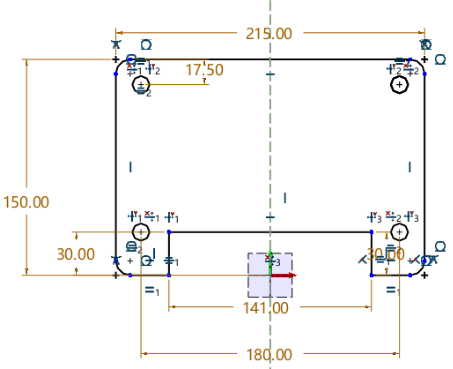

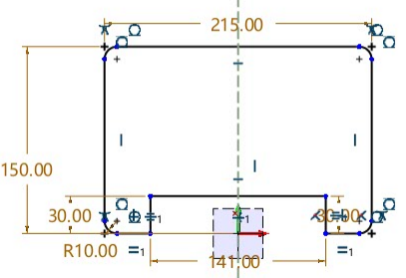

2、單擊繪圖按鈕,繪制如圖2所示繪制中心線和線框。單擊草圖工具欄中圓角按鈕,在圖3所示位置添加半徑為10mm的圓角。

圖2 繪制軸承座基本線框

圖3  軸承座基礎線框倒圓角

3、單擊草圖工具欄中圓按鈕,在與下部缺口水平線的位置繪制一個直徑為12mm的圓,在繪制好的圓的圓心豎直方向,且離頂部線17.5mm處繪制一個直徑為12mm的圓。單擊草圖工具欄鏡像按鈕,選擇繪制好的圓,再選擇中心線為鏡像線,鏡像出兩個圓,如圖4所示。

圖4  繪制鏡像圓操作

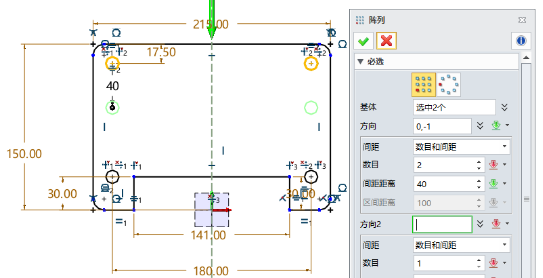

4、單擊草圖工具欄中的陣列按鈕,選擇上方兩個圓為基體,方向向下,數目為2個,距離為40mm。如圖5所示。

圖5  執行陣列操作

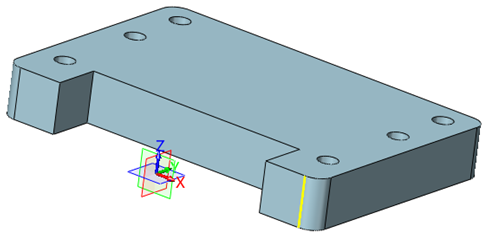

5、退出草圖,點擊造型工具欄拉伸按鈕,選擇所繪制的草圖拉伸一個厚度為30mm的實體,如圖6所示。

圖6  基體拉伸效果

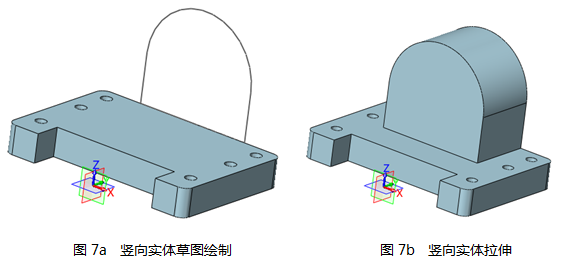

6、在實體底部平面繪制如圖7a所示草圖,單擊拉伸按鈕,拉伸出一個厚度為75mm的實體,如圖7b所示。

第二步:拉伸切除和圓角處理

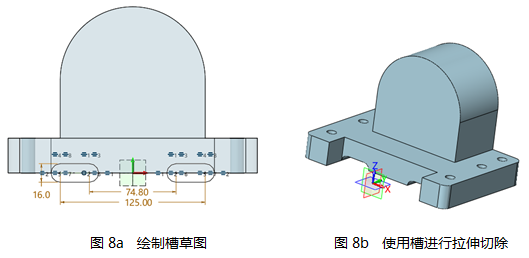

1、單擊草圖按鈕,選擇實體背面為平面,選擇預制草圖中“槽”,繪制如圖8a所示兩個槽(可先繪制出一個槽然后鏡像出另外一個槽),然后進行完全貫通的拉伸切除操作,如圖8b所示。

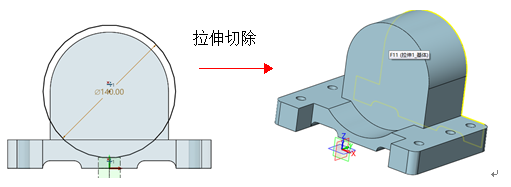

2、在如圖9所示的平面繪制一個直徑為140mm的圓(以右側實體圓弧為圓心),并進行到指定面的拉伸切除操作。

圖9  圓拉伸切除操作

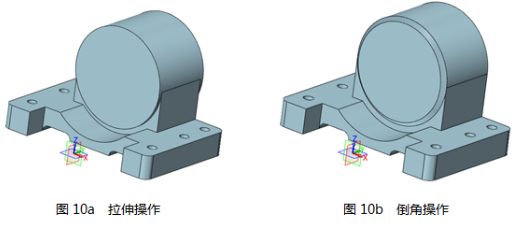

3、在豎向拉伸體的兩個面上分別繪制草圖(與實體圓弧同圓心、同大小的圓),向兩側實行拉伸操作,拉伸距離為5mm,如圖10a所示,然后選擇拉伸出的實體的邊線,執行倒角距離為5mm的“倒角”操作,如圖10b所示。

4、在實體底部平面繪制一個直徑為18mm的圓,并向上拉伸146mm,創建實體,再單擊造型工具欄中圓角按鈕,設置圓角角度為1,如圖11所示。

圖11  創建頂部“油孔”臺體的操作

第三步:孔洞處理

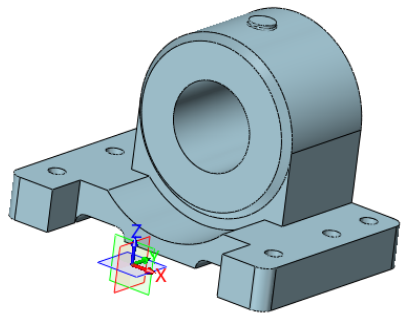

1、在豎向實體繪制圓,執行拉伸切除操作,豎直圓的直徑為63mm,拉伸切除深度為完全貫穿,如圖12所示。

圖12  拉伸切除操作

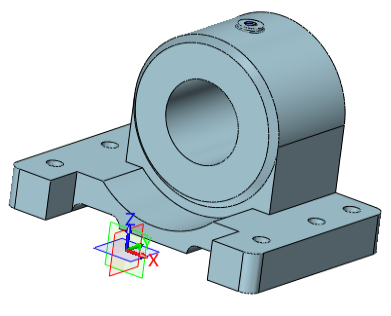

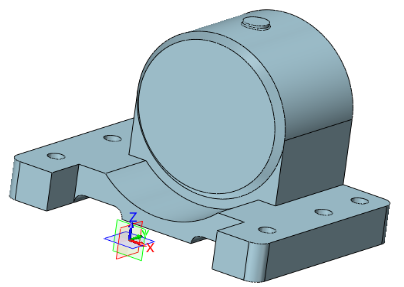

2、單擊造型工具欄孔按鈕,選擇頂部凸臺圓心同心,繪制一個螺紋孔,最終完成整個模型創建,如圖13所示。

圖13  創建頂部油孔后完整模型

經過了上述的操作,我們即可完成軸承座的快速建模操作。軸承座的型號根據所搭配的軸承不同,或者根據企業的收錄情況不同,都會多種類、多樣式的軸承,通過中望3D的建模操作,工程師即可快速地完成所需的軸承座的設計,并把常用的型號通過中望3D進行歸類入檔整理,方便后續的二次利用,做到高效、專業。
