加強筋這個名詞相信大家都不陌生，對于產品的結構設計來說，加強筋是最普遍的，它對一些經常受到壓力、扭力、彎曲的產品尤其適用，也是產品結構設計不可或缺的一部分。

目前大家常用的三維CAD設計軟件中，基本上是沒有獨立的模塊對加強筋特征進行設計的，而是通過使用常規的拉伸命令來代替完成，這看似簡單，但其實操作起來費時費力，而且設變也很不方便。與此不同，中望3D作為國產專業的三維CAD設計軟件，具有專門的加強筋設計模塊來進行加強筋特征的設計工作，能完美解決其他軟件操作過程中所遇到的一些繁瑣的問題。

本文將向大家重點介紹下中望3D關于加強筋設計的模塊。根據加強筋類型的不同，設計模塊可分為普通加強筋設計和網狀加強筋設計，下面我們通過實例來介紹該功能的詳細操作步驟。

首先我們看看中望3D在加強筋設計過程中涉及的幾個專業名詞介紹（圖1）。


圖1  中望3D加強筋

下面，我們再來看看中望3D在加強筋模塊下的兩種不同類型的情況。

【普通加強筋】

單擊工具欄“造型模塊”中的“筋”命令，系統將彈出“筋”對話框，如圖2所示，該命令可直接創建常規的加強筋位。

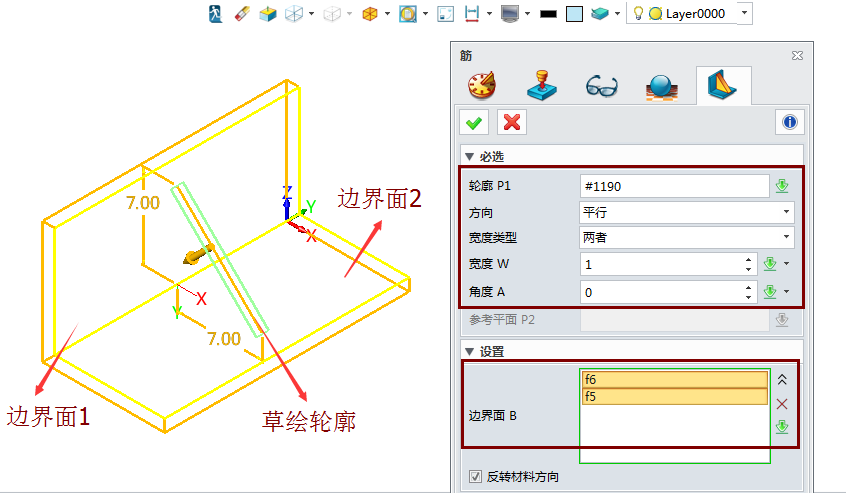

圖2  中望3D普通加強筋設計界面

● 輪廓 P1：指定筋的開放輪廓草圖，可以在該選項上單擊鼠標右鍵實時插入草圖；

● 方向：該選項包含平行和垂直兩個選項，平行表示拉伸方向與輪廓草圖所在的平面平行，垂直表示拉伸方向與輪廓草圖所在的平面垂直。系統將會自動獲取一個拉伸方向，如圖2中紅色箭頭所示，若與所需結果不符，可以勾選“反轉材料方向”選項即可；

● 寬度 W：用于定義筋位厚度位置，有“第一邊”、“兩者”、“第二邊”三個選項，選擇“兩者”時，草繪輪廓線處于加強筋厚度的中間位置；

● 寬度：定義加強筋的總寬度；

● 角度：定義加強筋的拔模斜度；

● 參考平面：若設置了拔模斜度，該選項用于定義拔模斜度的參考平面，涉及產品的出模方向；

我們還要注意，草繪加強筋的輪廓時，草圖不受邊界限制，可以超出外形邊界面如圖3所示，圖4是最終生成的效果圖。

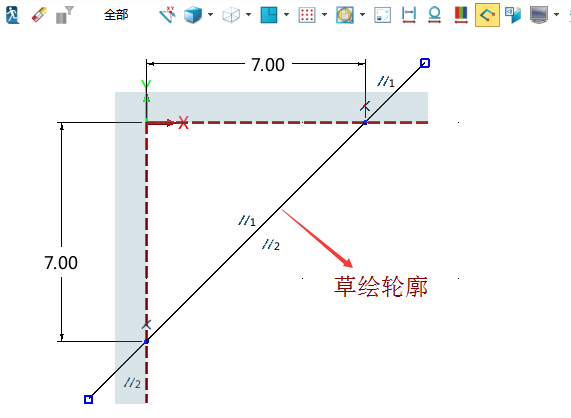

圖3  中望3D普通加強筋草繪界面

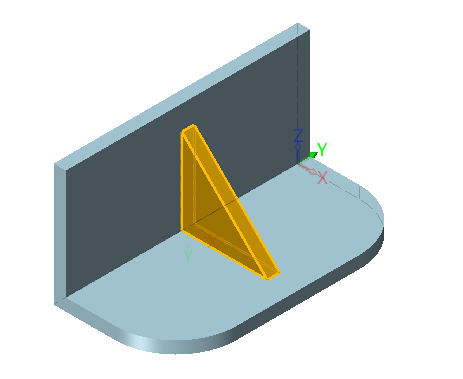

圖4  中望3D普通加強筋效果

【網狀加強筋】

使用此命令可創建一個網狀加強筋，主要用于大面積增加加強筋的情況，該命令可以支持用多個輪廓來定義網狀筋，每個輪廓均可用于定義不同寬度。

操作時，單擊工具欄“造型模塊”的“網狀筋”命令，系統將彈出“網狀筋”對話框，如圖5所示。

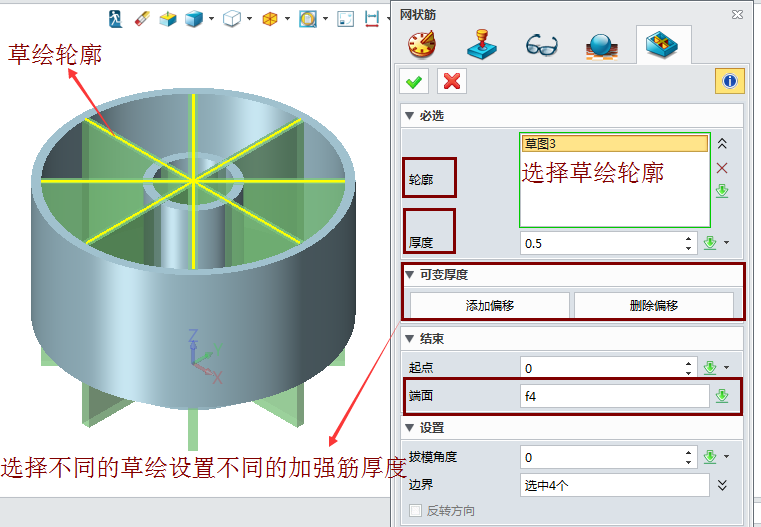

圖5  中望3D網狀加強筋設置界面

關于網狀加強筋的設置下面幾個參數，大家需要注意:

● 可變厚度：該選項可以添加/刪除草繪輪廓，實現設置不同厚度的網狀加強筋；

● 起點/端面：設置加強筋拉伸的起點和終止的位置，注意在端面選項中，即終止的位置需要選擇實體曲面；

● 邊界：定義加強筋相交的邊界曲面，設定后加強筋的范圍將不會超過所選邊界，這樣能大大提升了網狀加強筋的設計效率。一般三維CAD設計軟件都是要提前想好操作步驟，再通過多次拉伸進行切除，非常麻煩，但這樣的問題，在中望3D中只需要選擇邊界曲面即可。邊界曲面的選擇如圖6所示。

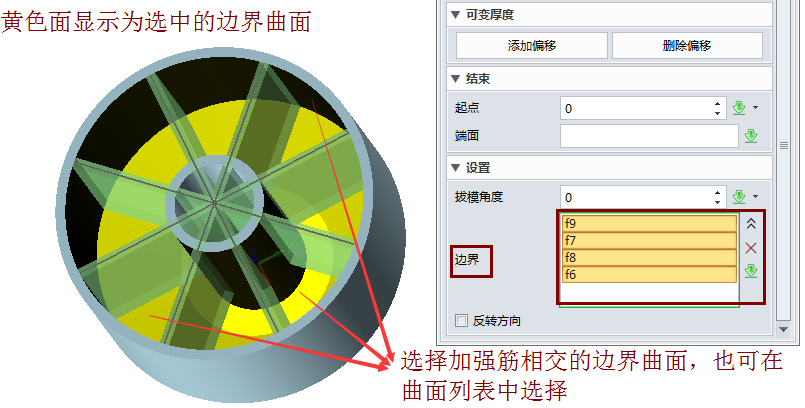

圖6  中望3D網狀加強筋邊界選擇

進行網狀加強筋操作的時候，所有輪廓必須位于同一平面上，輪廓允許自相交，但我們需要注意由于偏移而產生環封閉/環相交后突出的區域，避免命令操作失敗。當然，該命令再執行的時候，還支持自動將輪廓加厚，即使厚度選項中參數設置為O也能同樣操作。

通過了本文的介紹，相信大家都了解到中望3D在加強筋設計方面的對應功能模塊了，在以后的設計工作中，如果遇到加強筋特征的設計需求，只要通過中望3D的高效操作，就能快速地完成對應的加強筋設計，從而得到所需的實體造型。
