LOGO作為品牌塑造的載體之一,往往代表著企業或者具體的產品系列,出現在線上線下媒體、產品本身或者外包裝等可傳播的渠道或者載體上。相對于媒體和外包裝這種相對固定的渠道和載體,加載在產品上的LOGO更需要設計師在安排LOGO放置的時候,能根據產品本身的造型特點,因地制宜地來放置,如圖1所示,根據產品的造型特點,我們會發現LOGO沿圓弧放置的這種處理美觀度更高。那么這種圓弧放置的LOGO,在產品設計時是如何處理的呢?本文將以中望3D為例,向大家介紹具體的操作。
圖1 LOGO放置效果對比圖
如圖1中的對比效果看,左邊橫向放置的這種是比較簡單的,只需要把LOGO 直接放置在對應位置,調整好大小尺寸即可,而右邊的這種沿圓弧放置,則需要結合產品造型的弧度,合理設置好LOGO的各項屬性,才能確保其放置后的整體美觀、自然。我們來看看從產品設計到產品LOGO放置的具體操作步驟:
第一步:創建外殼形狀。
a.使用掃掠功能創建產品的主外形面,如圖2所示。
圖2 掃掠創建主外形面
b.使用拉伸命令,創建周邊形狀邊界面(圖3),拉伸后對所有銳邊倒R60圓角(圖4)。
圖3拉伸面
圖4倒R60圓角效果
c.使用拉伸面剪切主外形面(圖5),然后使用抽殼功能創建2mm厚度的產品外殼(圖6)。
圖5 剪切主外形面
圖6 抽殼2mm

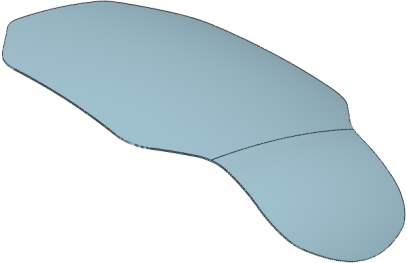

到這里,產品外觀的設計就完成了,如圖7所示。
圖7 完成產品外觀設計
第二步:在產品表面創建LOGO。

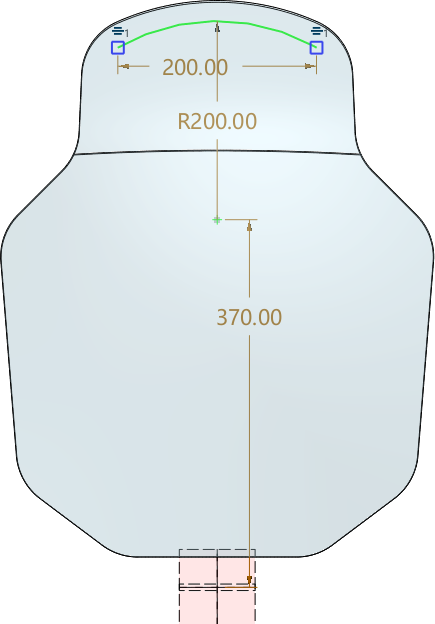

a.首先圓弧草圖,如圖8所示,尺寸可根據實際需要進行調整。
圖8 圓弧草圖

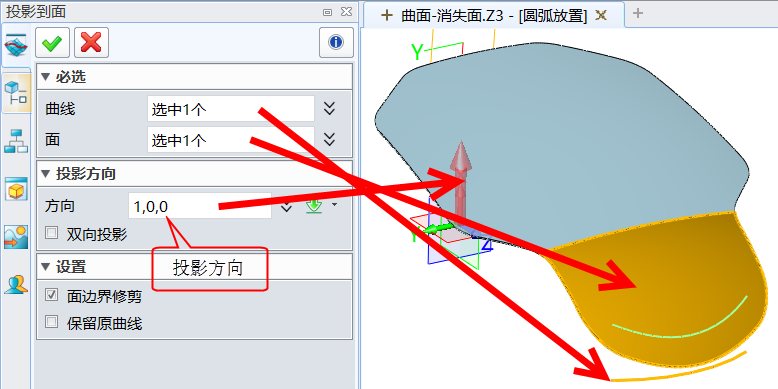

b.使用投影線功能把圓弧草圖投影到產品面上,如圖9所示。
圖9 圓弧草圖投影
c.創建LOGO草圖(圖10),大小可以根據產品大小以及整體美觀效果進行調整,調整時可以通過比例功能進行縮放。另外,LOGO可以通過輸入功能直接導入DWG文件或者直接在CAD軟件上crtl+C,在中望3D草圖ctrl+V把LOGO導入。
圖10 創建LOGO草圖
d.使用造型模塊中的纏繞到面功能,把LOGO草圖附著到產品面上,如圖11所示。
圖11 LOGO草圖附著到產品面上
如果要把LOGO做成凹凸效果,我們也可以通過鑲嵌功能來快速實現。在設置的時候,偏移值為負值可以做出字體凹效果,而如果要做出凸效果,則只需要把偏移值設置為正值即可。圖12為L(zhǎng)OGO的凸效果設置,完成后我們即可得到如圖13所示的最終效果。
圖12 鑲嵌設置
圖13 最終效果
在中望3D纏繞和鑲嵌等功能的操作下,設計師們可以快速實現LOGO沿弧線放置、凹凸表面的效果,讓整個產品的設計方案更靈動、美觀。
