行李箱、辦公椅、購物車……萬向輪在日常生活中的應用越來越廣泛，成為了很多產品及設備不可缺少的部件。正常情況下，企業生產制造萬向輪，會在滿足移動的基本功能上，結合承載能力、美觀度、摩擦系數等因素進行不同設計，因此市面上萬向輪的產品種類也非常豐富。在本篇教程中，小編將給大家介紹如何使用三維CAD軟件——中望3D進行常見萬向輪的設計。

圖1即是設計完成后的效果圖。設計過程主要用到中望3D的建模功能，掌握建模操作也是進行產品設計的基礎。中望3D易學易用，相信看完本篇實例教程，你也能輕松上手。

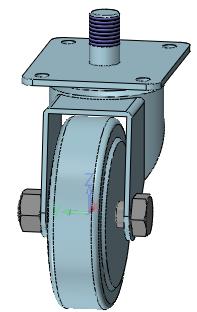

圖1 萬向輪效果圖

下面，小編就分步向大家介紹哪些操作方法可以實現萬向輪建模設計。

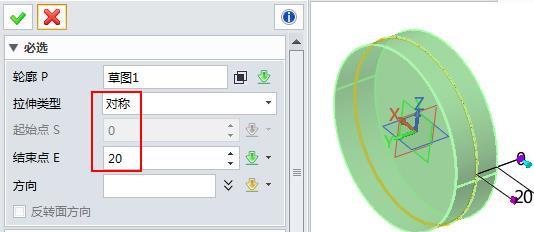

第一步，在XZ平面下繪制中心在原點，半徑75mm的圓，然后運用“拉伸”命令建立車輪輪廓，如圖2所示。

圖2 車輪輪廓

第二步，運用“拉伸”命令做出車輪兩側凸出部分（半徑60，高度3），并且圓臺邊緣倒角R3和車輪邊緣倒圓角R5，見下圖3、圖4。

圖3 凸臺尺寸

圖4 添加圓角倒角

第三步，運用“孔”命令在車輪中心打孔，直徑大小為20，如圖5所示。

圖5 車輪中心打孔

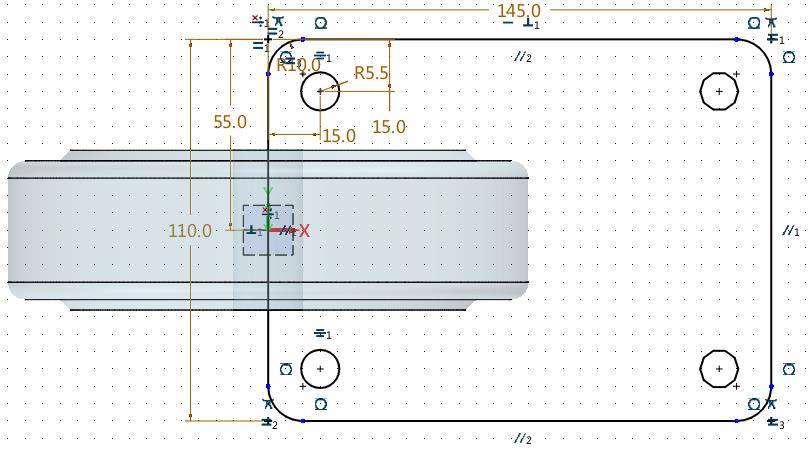

第四步，在XY平面繪制如下圖6草圖，然后運用“ 拉伸”草圖距離由100到105構建連接板，如圖7所示。

圖6 草圖

圖7 連接板

第五步，運用“圓柱體”命令在連接板中心構建連接螺柱（圖8），然后運用“標記外部螺紋”添加螺紋，如圖9所示。

圖8 連接柱

圖9 連接螺紋

第六步，在XZ平面繪制如圖10草圖，然后使用“拉伸”命令構建護板，如圖11所示。

圖10 護板草圖

圖11 護板構建

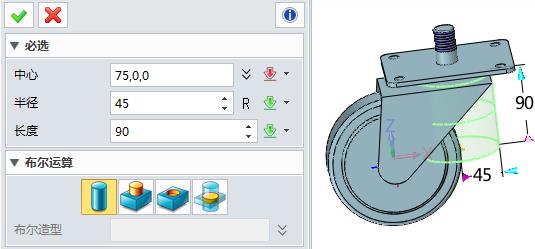

第七步，運用“圓柱體”命令建立護板連接部分（圖12），然后運用“替換”命令剪掉多余部分，如圖13所示。

圖12 圓柱體

圖13 “替換”掉多余部分

第八步，對護板部分進行“抽殼”處理，厚度為4，如圖14所示。

圖14 抽殼護板

第九步，對圓柱體頂部倒角R5，接著“拉伸”邊建立圓臺特征，高度為4，見圖15

圖15 建立圓臺特征

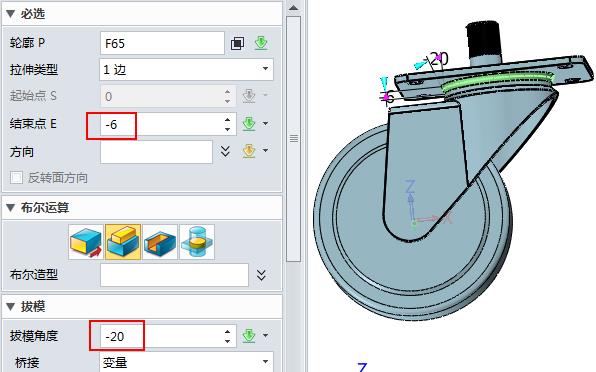

第十步，繼續“拉伸”命令建立圓臺特征，高度為6，注意添加拔模角度-20，如圖16所示，并且在護板打孔，見下圖17。

圖16 拔模圓臺

圖17 打孔

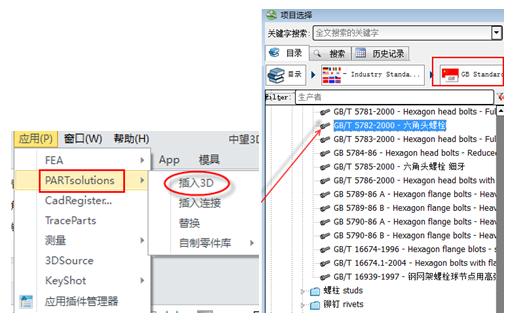

第十一步，通過PARTsolutions零件庫調用M20的六角頭螺栓及螺母將車輪與其余部分連接起來就組成完整的萬向輪，如圖18-圖20所示。

圖18 調用國標六角頭螺栓

圖19 螺栓和螺母尺寸規格

圖20 螺栓和螺母

至此，就完成了萬向輪的建模設計了，后續大家可以根據需要或者自己的喜好對該產品進行渲染處理。整個設計過程中，我們只通過三維CAD軟件——中望3D的草圖繪制、拉伸、抽殼、圓柱體、螺紋外部標記、替換、組合等常用命令就可完成整個產品的建模。除此以外，通過中望3D內置PARTsolutions零件庫的模塊，工程師在設計中可直接調用其中任何一個標準件，快速便捷。中望3D易學易用，帶給我們帶來更多高效的設計體驗！
