本文由廣州第八十七中學的彭振建老師提供
兩岸同心、夫妻同心、情侶同心。心與心的契合是無數種關系所追求的最高境界。這次利用圓形陣列設計一對同心杯，它是心心相連的象征，代表兩岸同心，風雨無阻。借此給祖國獻禮，祝愿祖國的明天更美好。

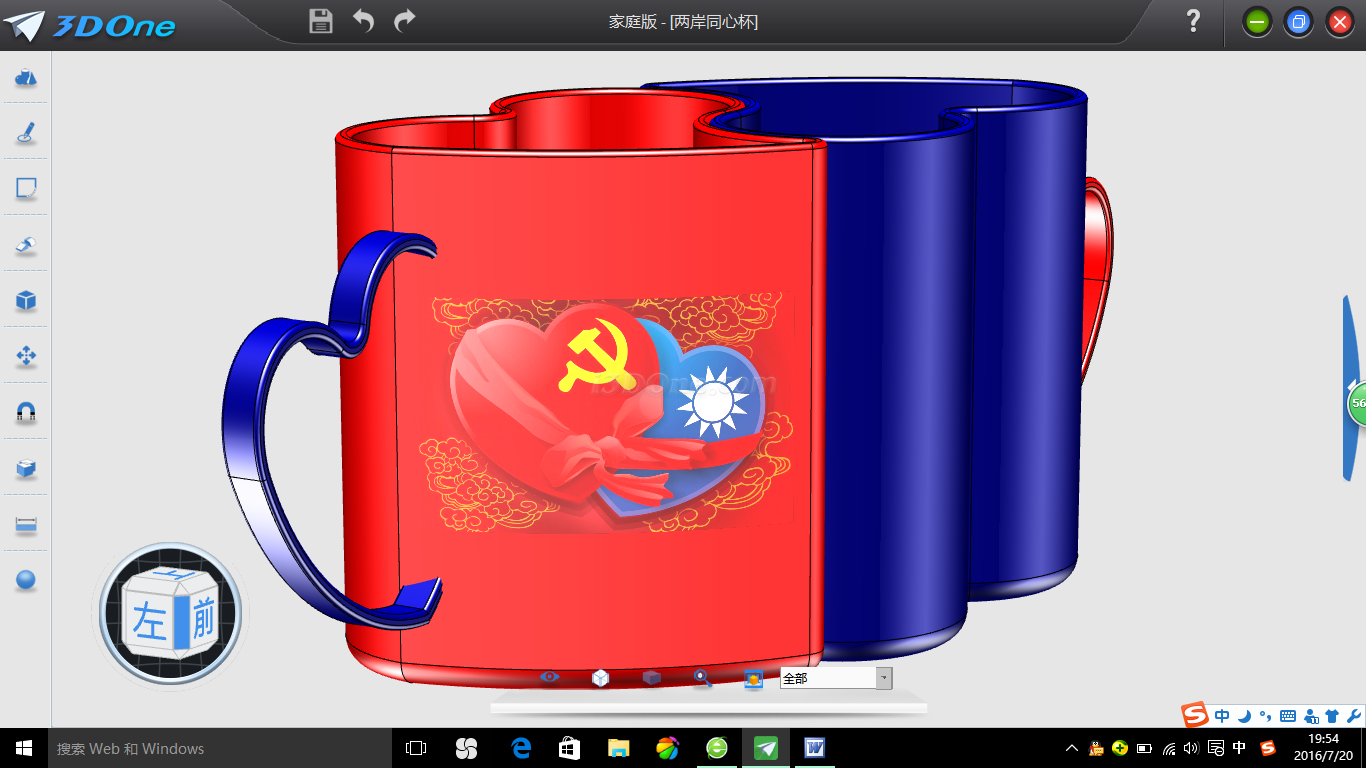

大家可以觀察上圖分析“同心杯”的構造，發現能利用其中一個“心杯”旋轉出另一個“心杯”，而“心杯”可利用草圖繪制后拉伸再抽殼即可，杯耳同樣能利用草圖拉伸后位置調整后切割完成。整個繪制過程將一步步為大家展示，有更好的方法請不吝指教，謝謝。
一、“心形”草圖的繪制與拉伸

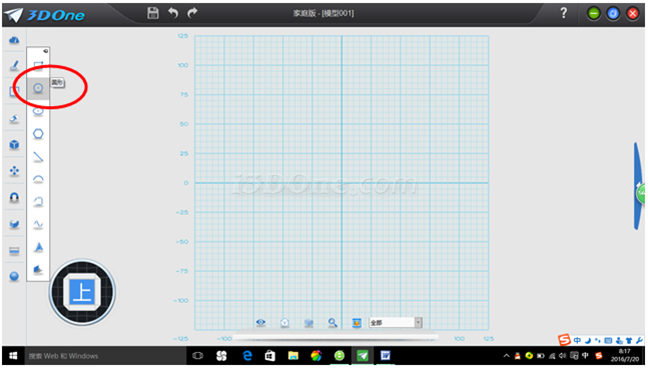

1、點擊：草圖繪制→圓形

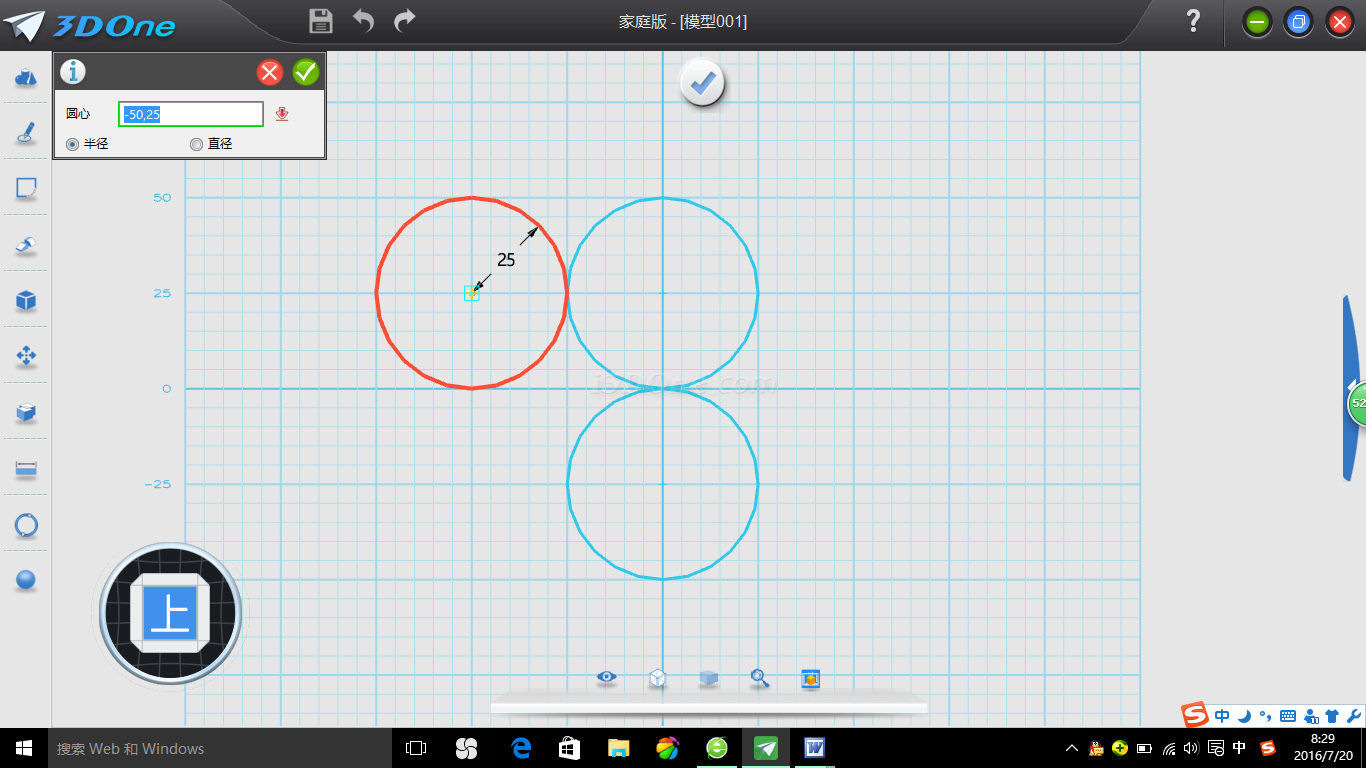

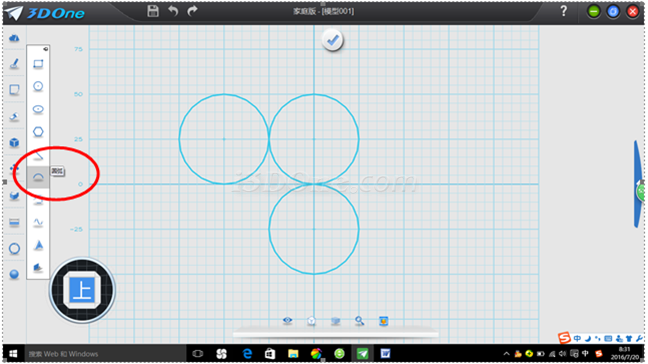

2、繪制三個圓：圓心分別是（0,25）、（0，-25）、（-50,25），半徑為25mm

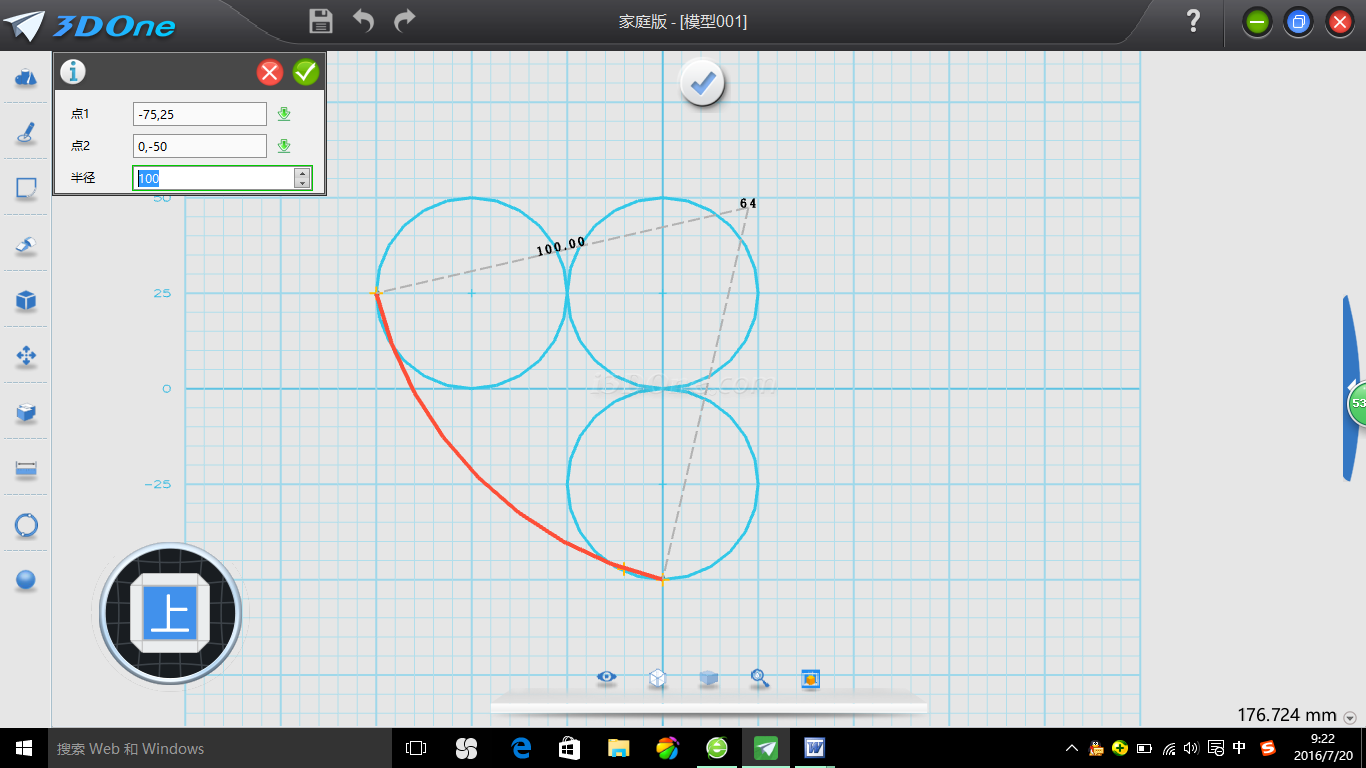

3、利用圓弧工具勾勒心房：草圖繪制→圓弧，選取點（-75,25）、（0，-50）、半徑100mm

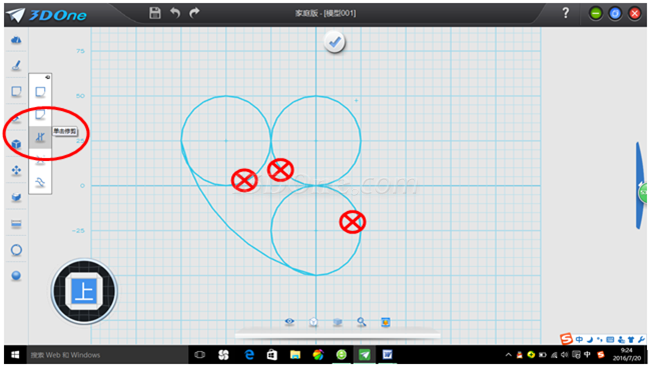

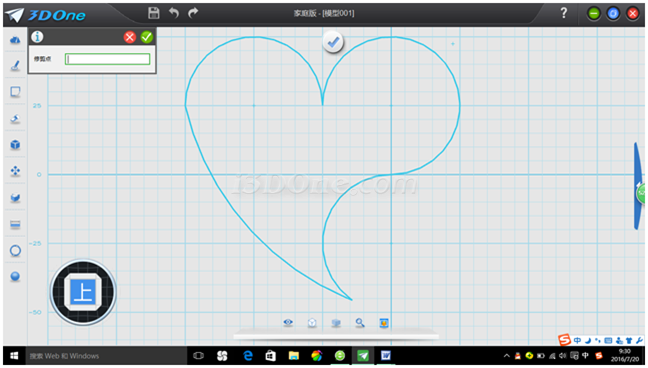

4、修剪多余曲線：草圖編輯→單擊修剪

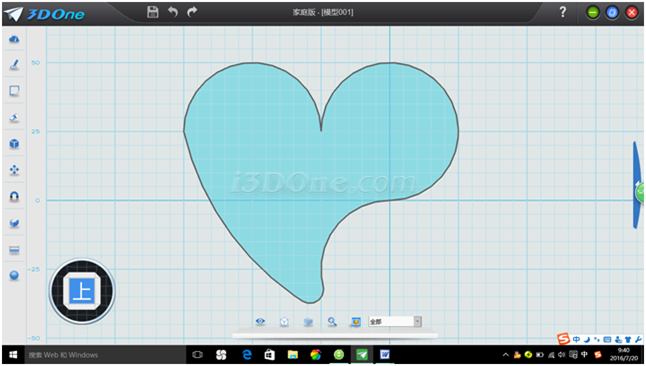

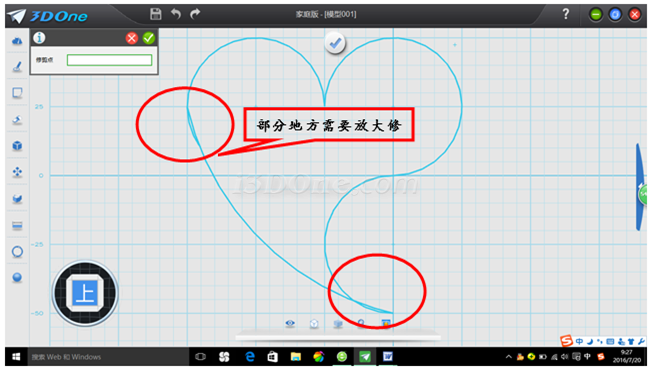

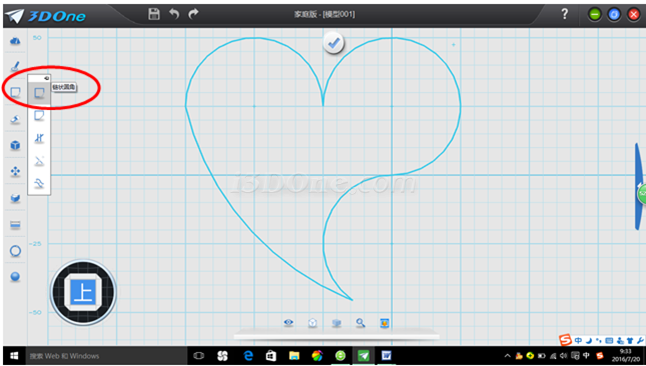

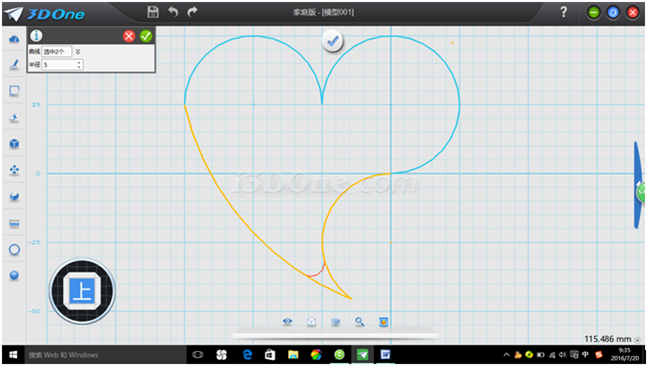

5、草圖倒圓角：草圖編輯→鏈狀圓角→完成得到封閉圖形

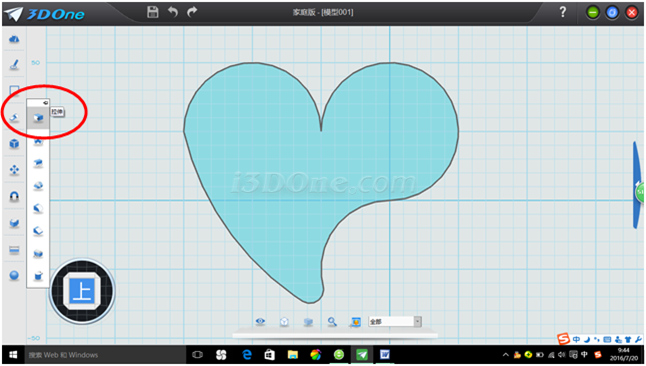

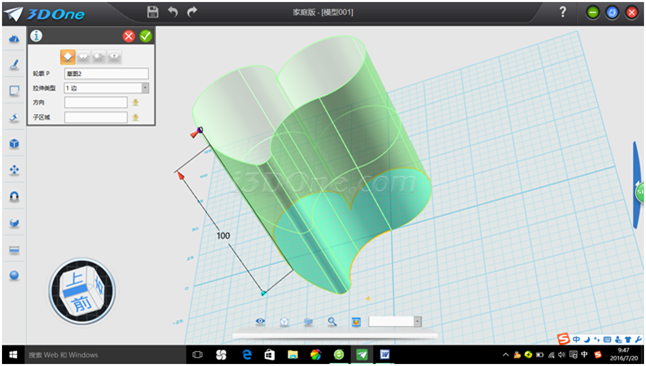

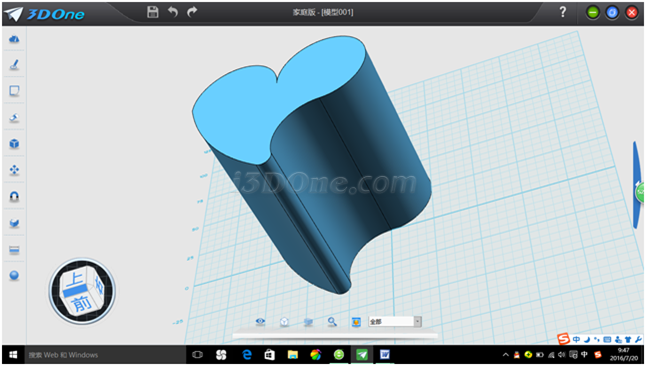

6、草圖拉伸：特征造型→拉伸→100mm（根據初中杯子直徑與高度的相等關系）
二、 “心形”杯耳的繪制

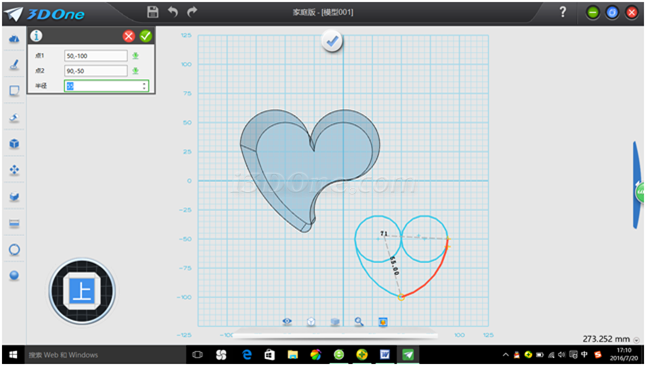

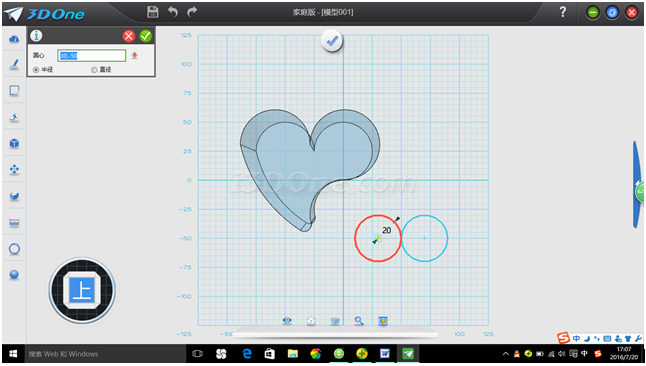

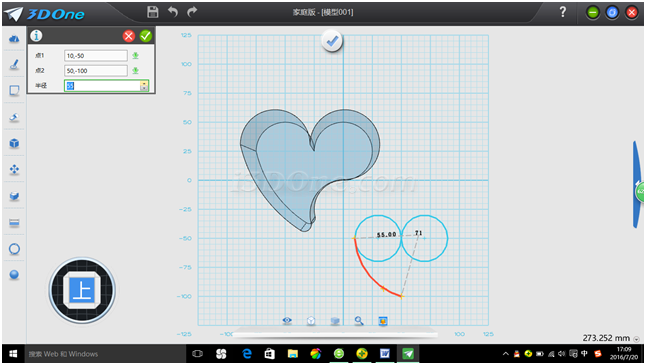

1、心形”草圖繪制：繪制兩個半徑20mm的圓形，按圖繪制兩段圓弧

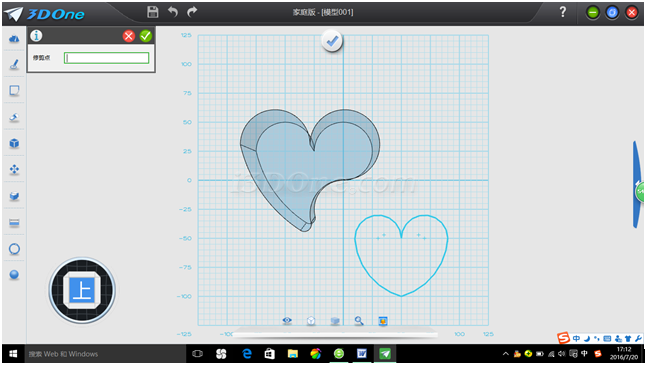

2、修剪多余的曲線得下圖

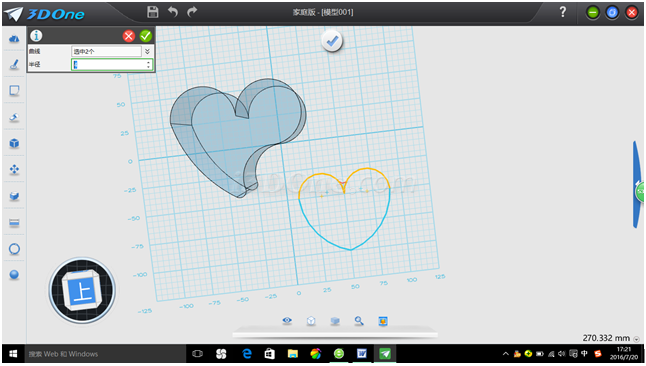

3、倒圓角：草圖編輯→鏈狀圓角（半徑：4mm）

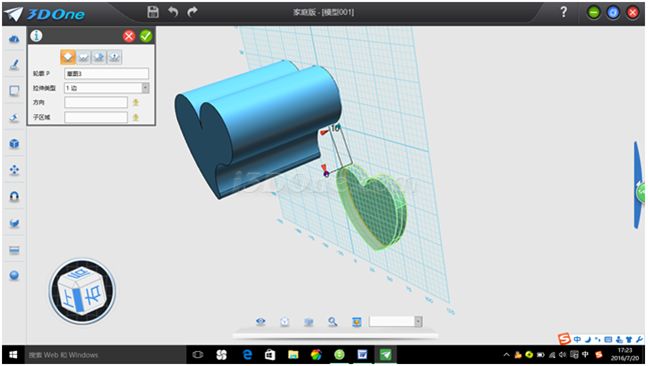

4、拉伸得實心“心形”

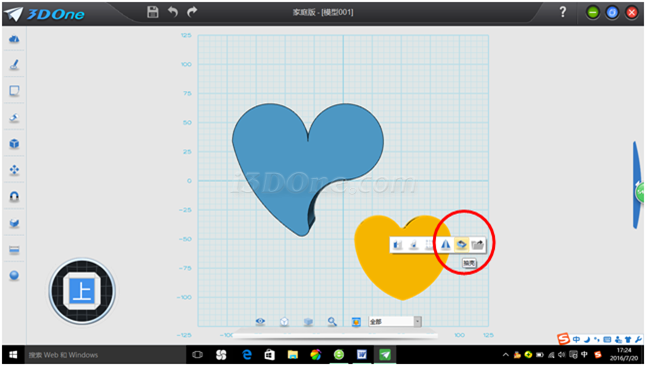

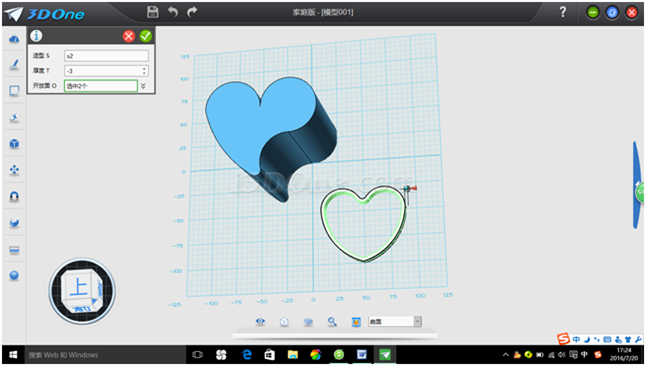

5、抽殼“心形”得到杯耳（注意選擇兩個開放面）

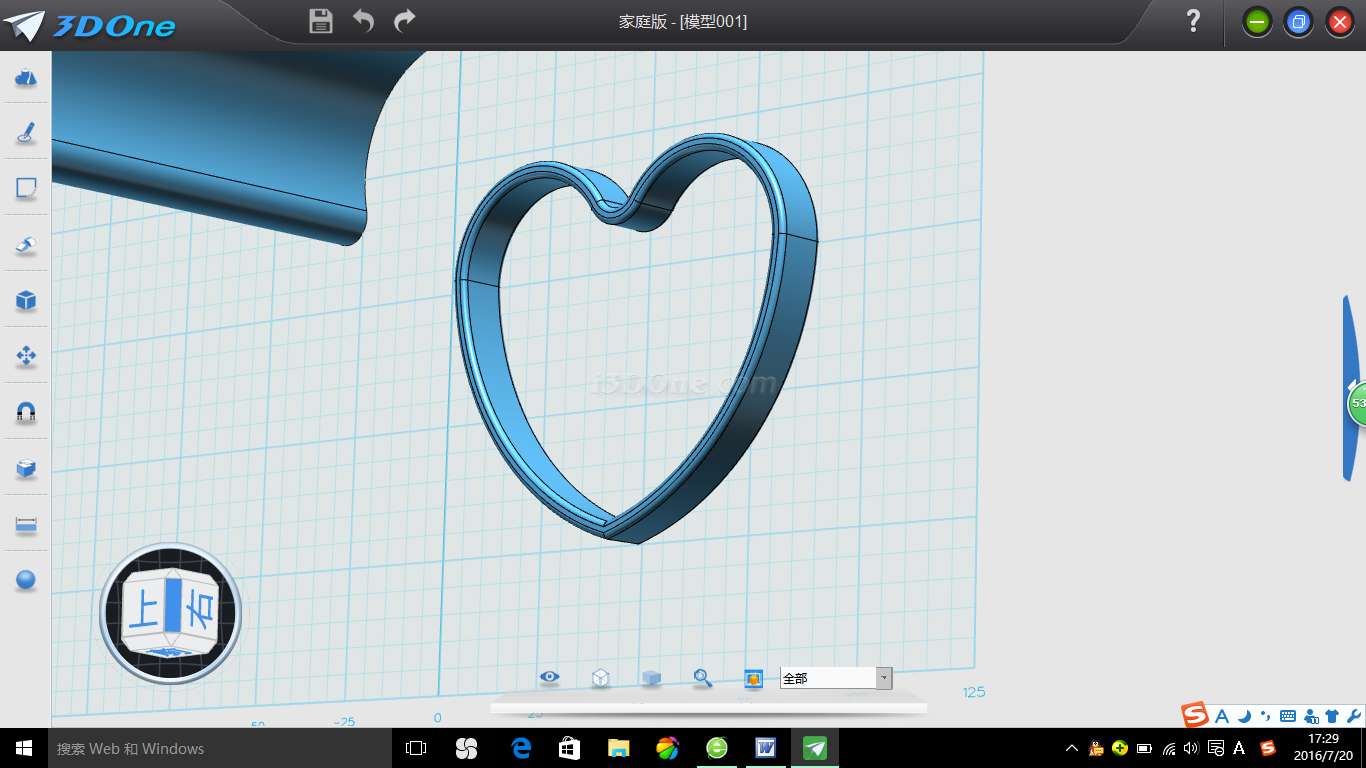

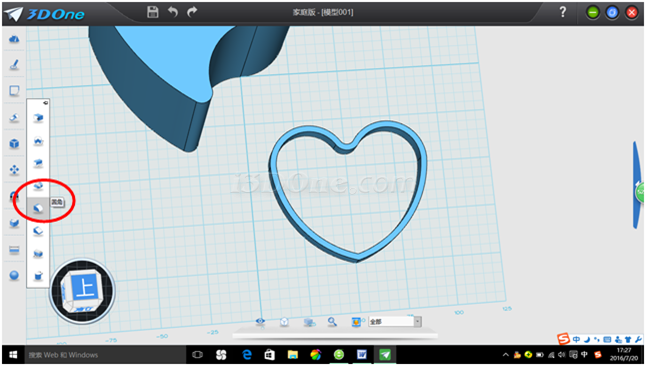

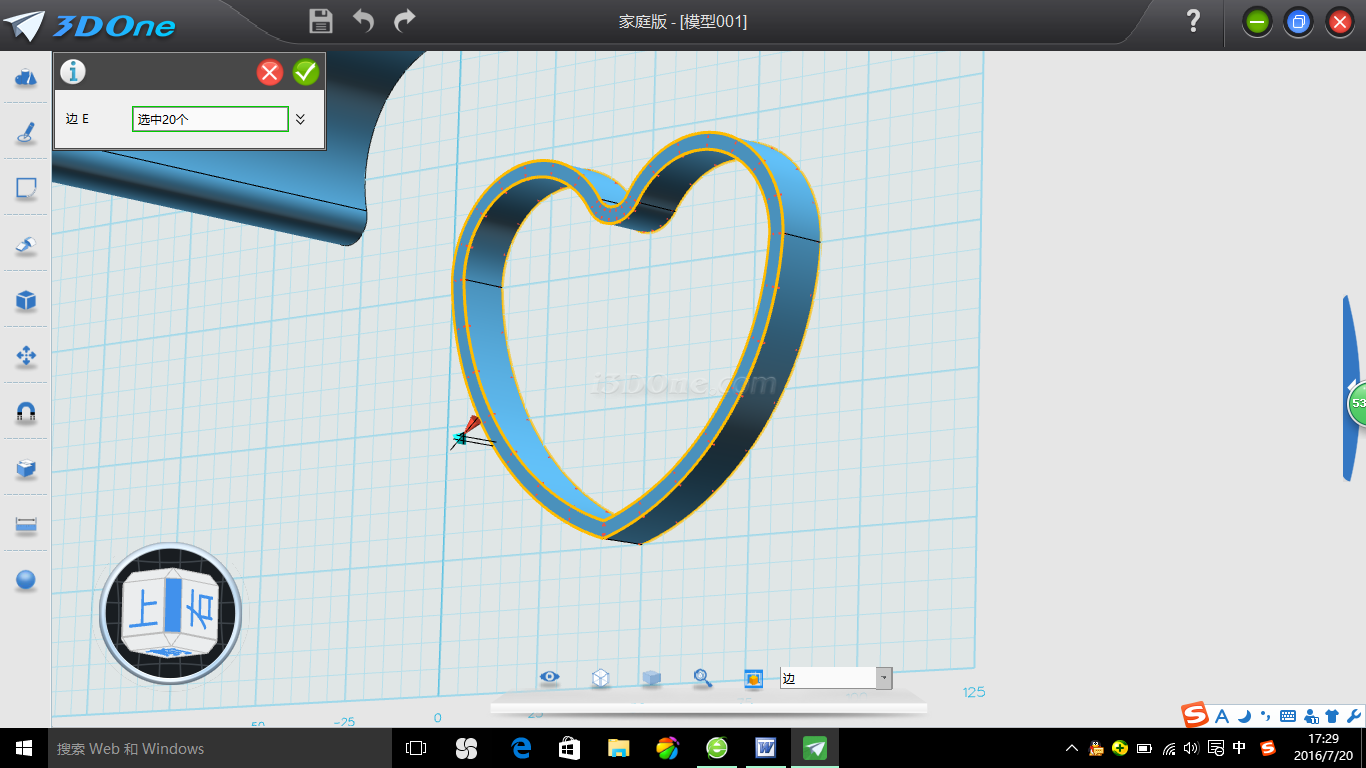

6、“心形”杯耳的圓角修飾：特征造型→圓角（1mm）
三、“心形”杯耳的移動

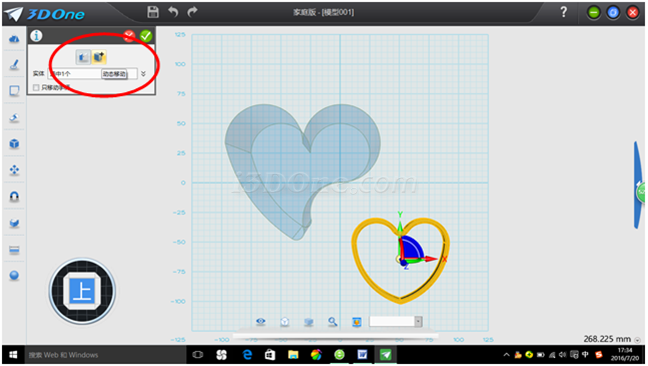

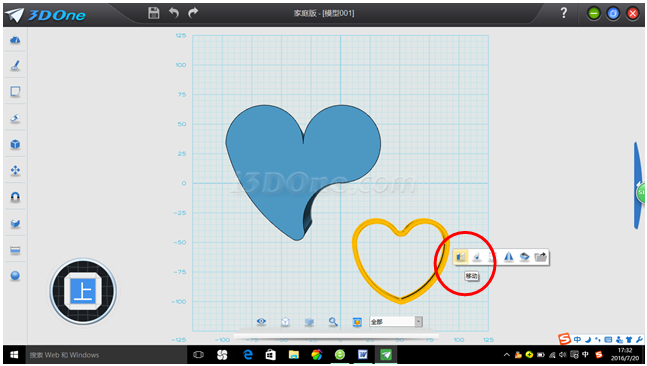

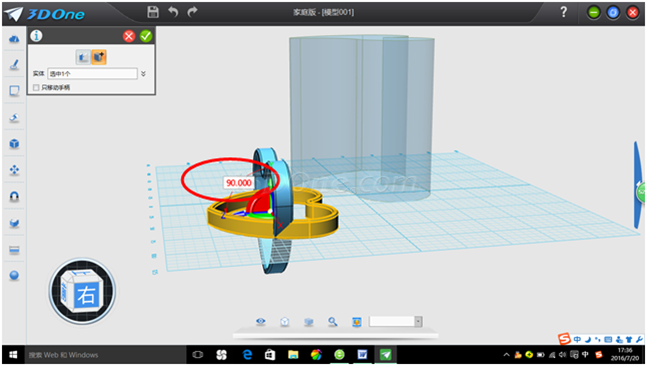

1、動態移動：YZ軸方向旋轉90°

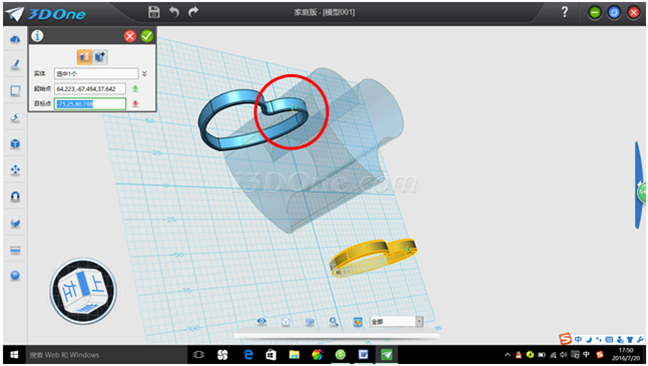

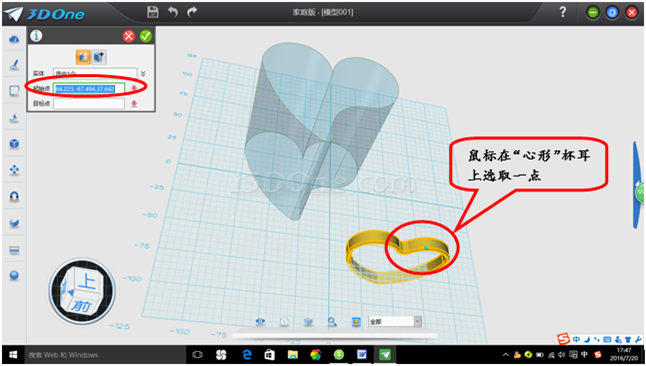

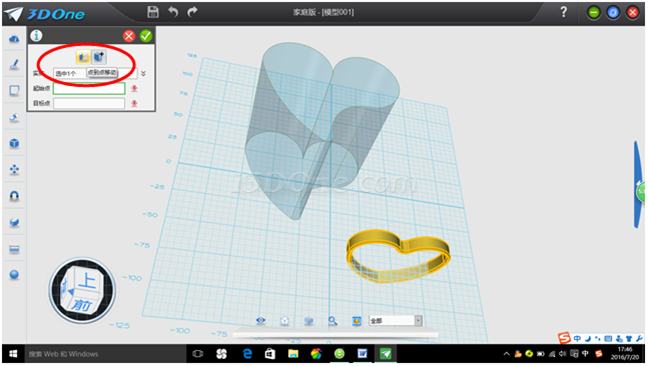

2、點到點移動將“心形”杯耳移動到杯子上

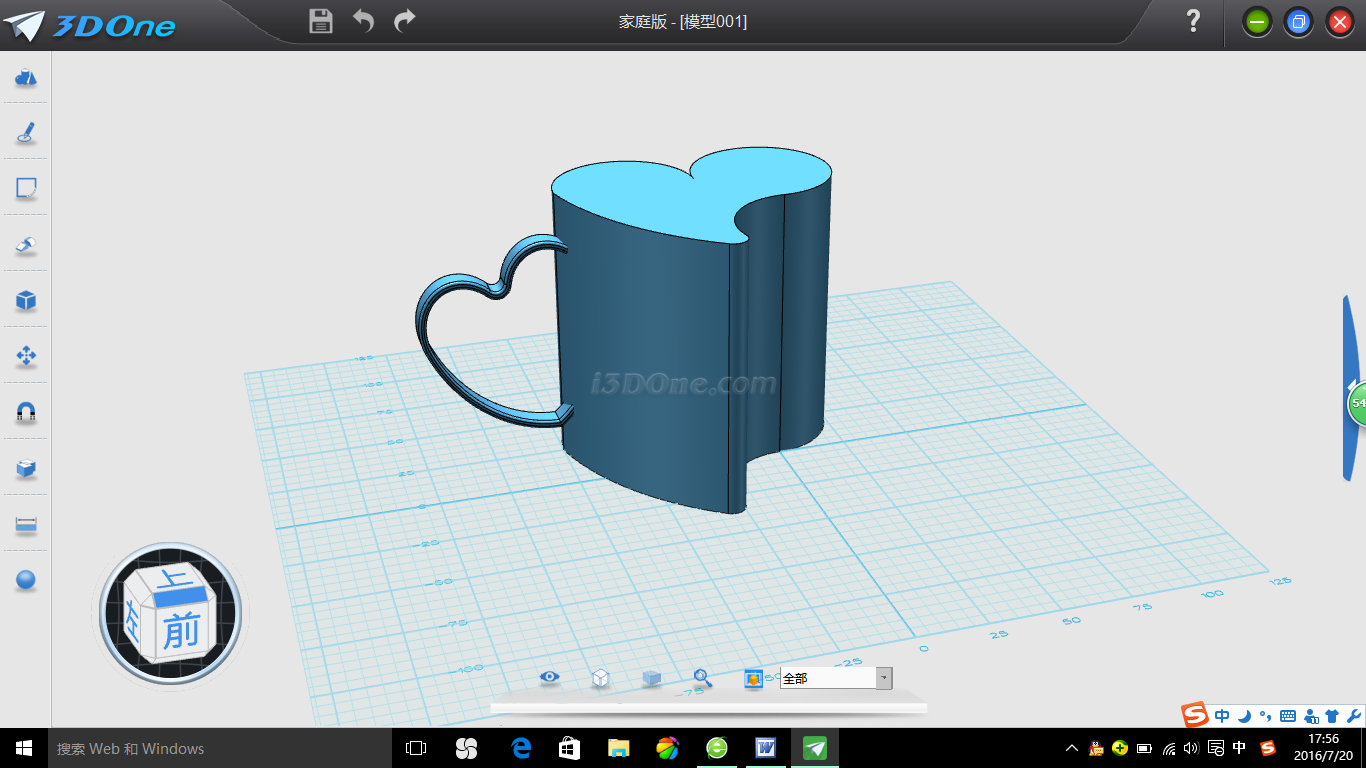

3、根據自己的喜好利用移動、縮放等工具對“心形”杯耳進行調整得到下圖
四、“心形”杯的成型

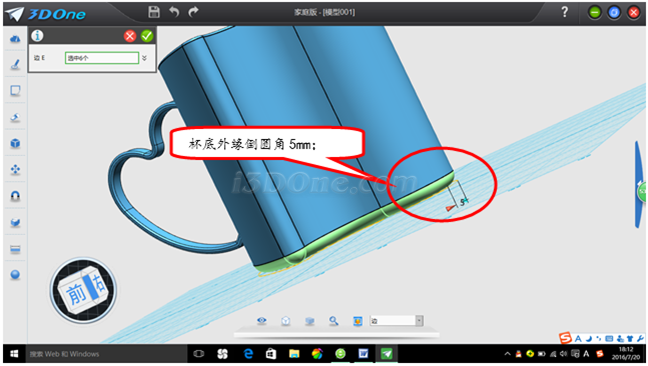

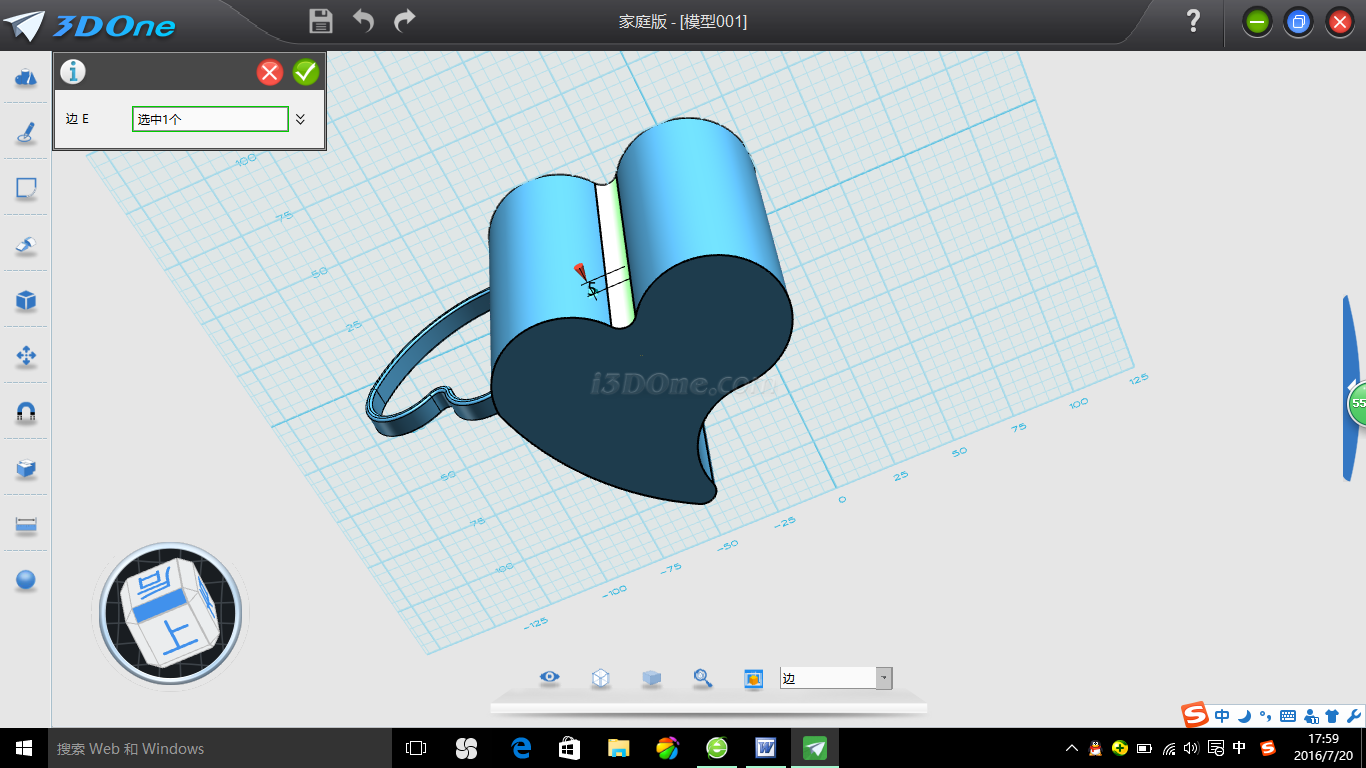

1、“心形”杯的倒圓角（5mm）

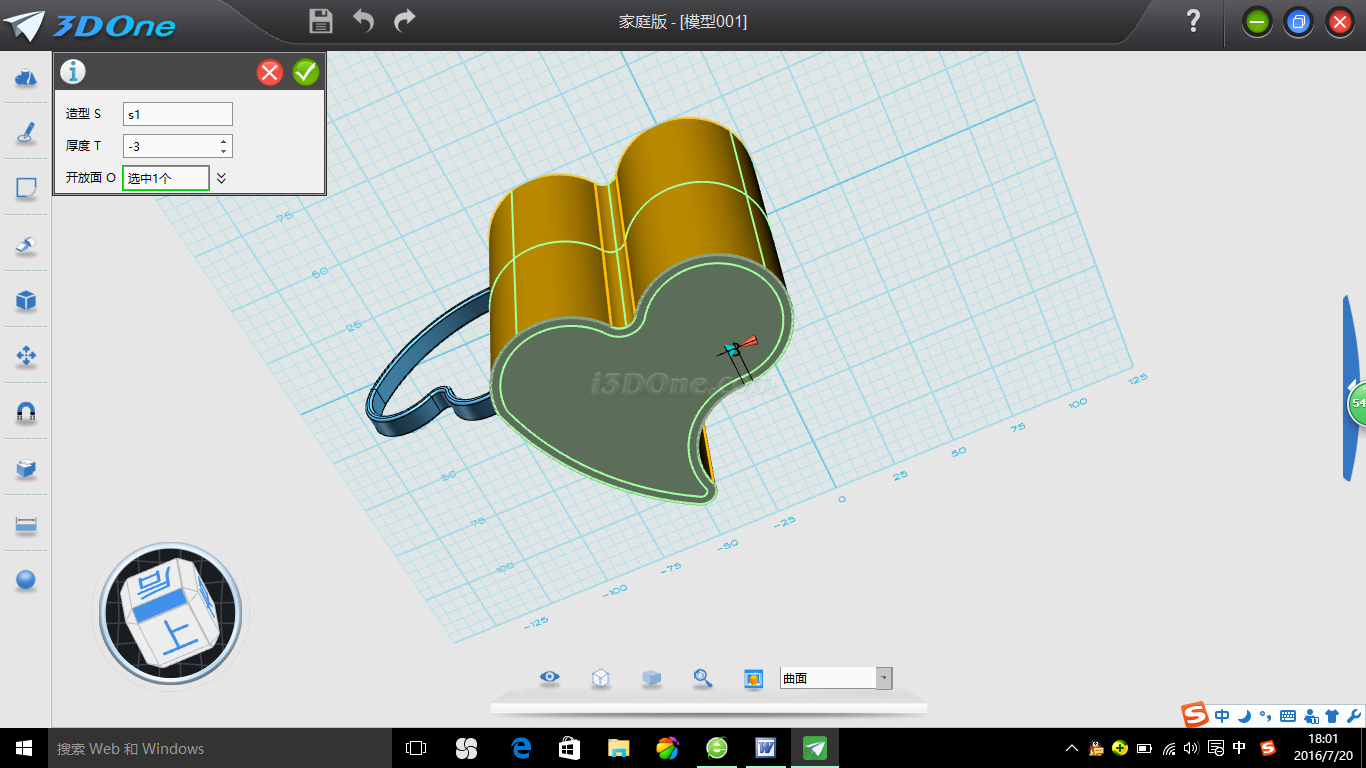

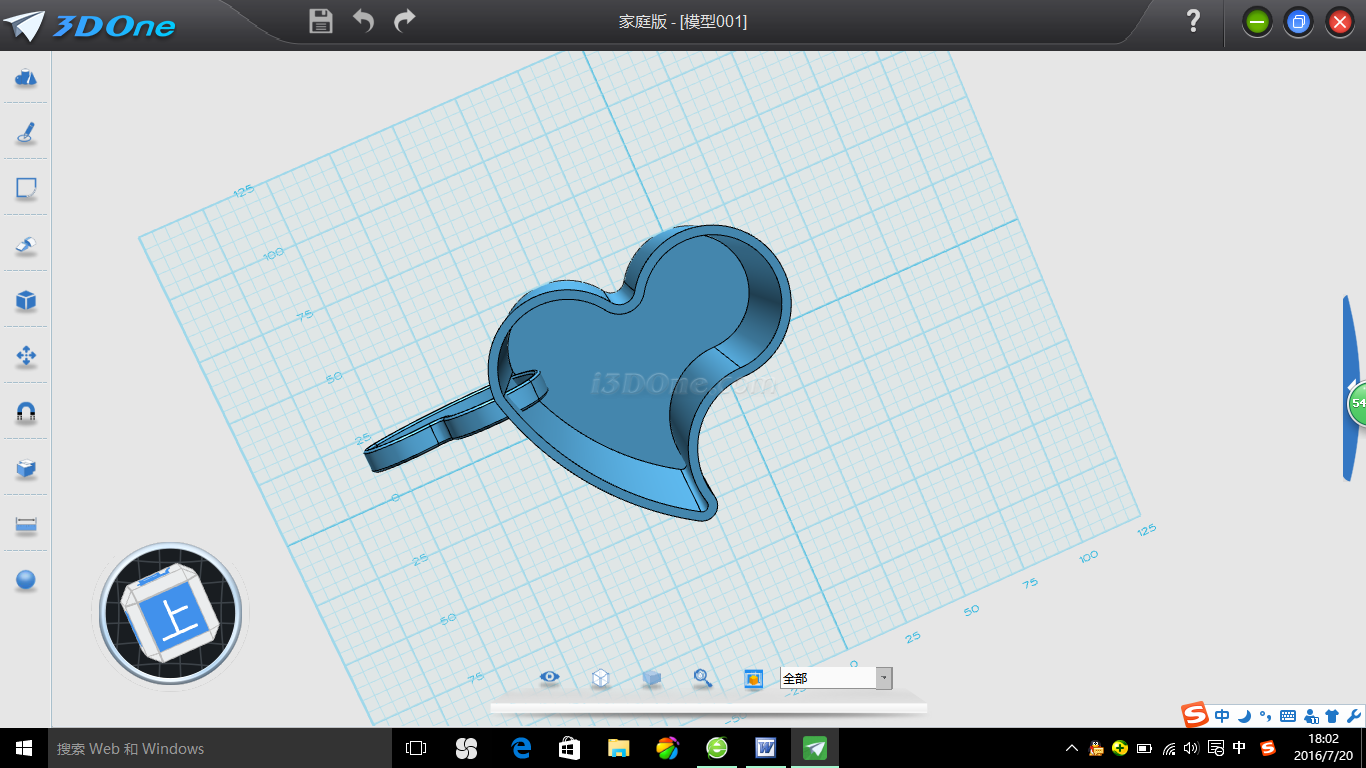

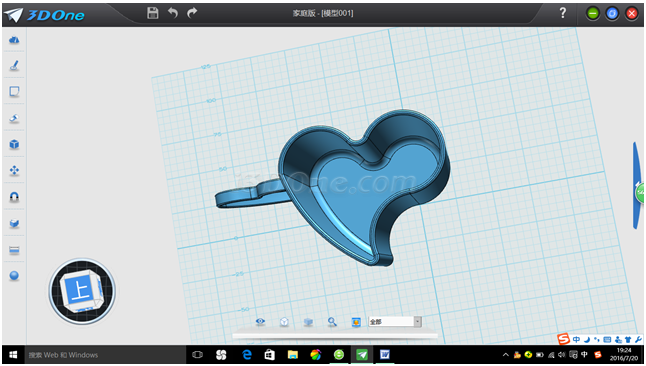

2、“心形”杯的抽殼（選擇一個開放面）

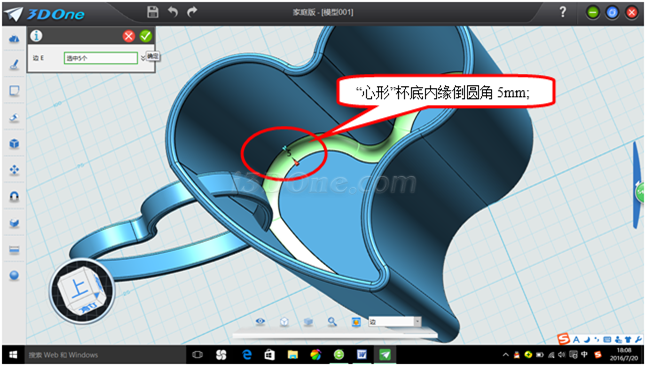

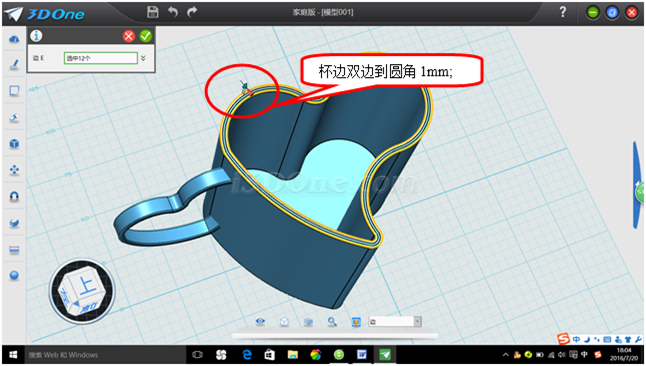

3、“心形”杯內外倒圓角修飾
五、“心形”杯耳的裁剪

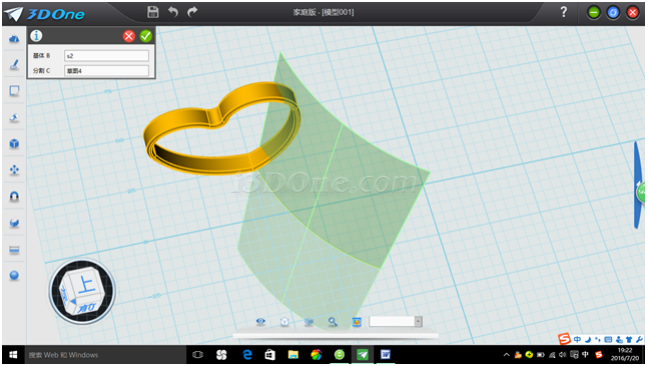

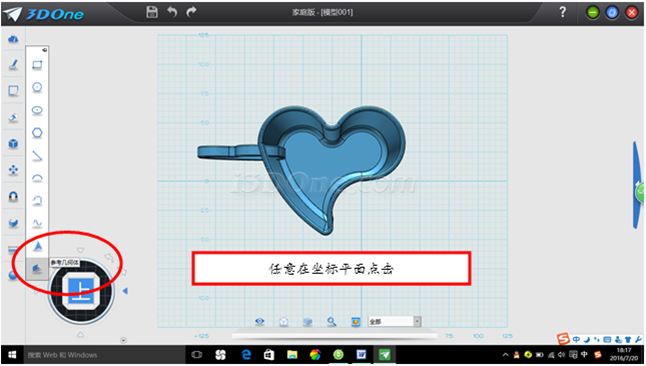

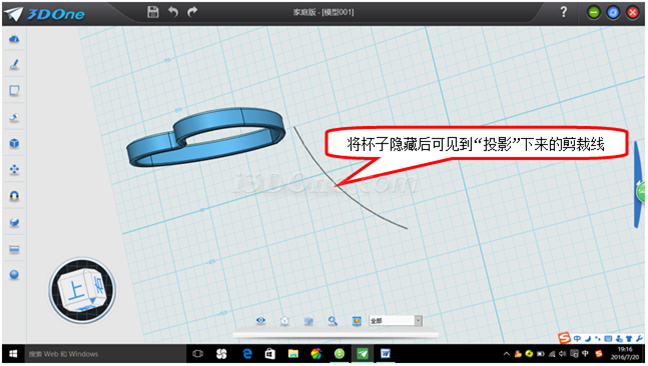

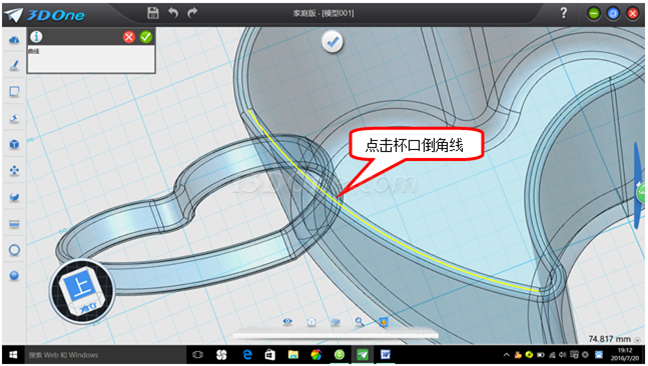

1、 剪裁線的繪制：草圖繪制→參考幾何體

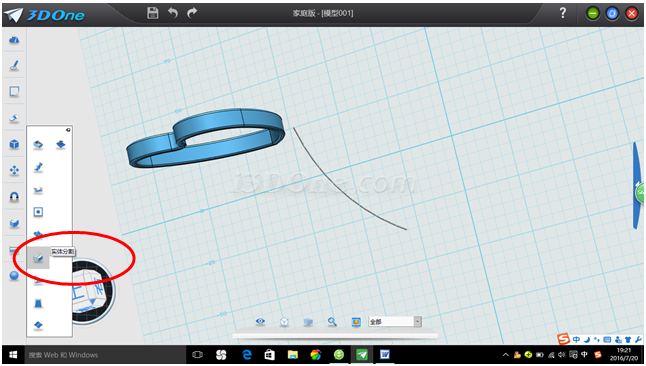

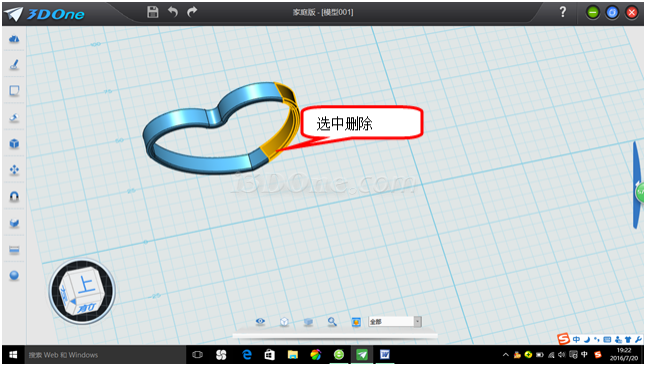

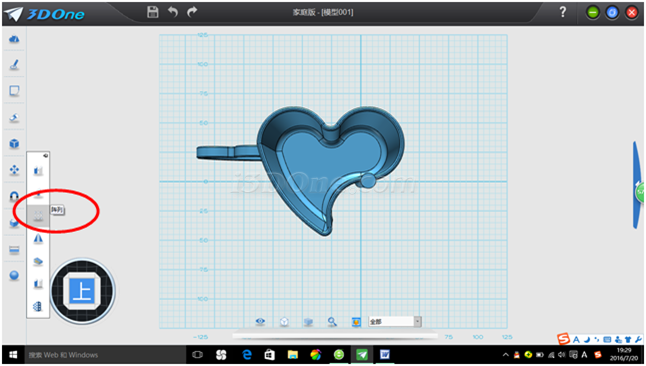

2、“心形”杯耳的分割：特殊功能→實體分割→刪除
六、“同心杯”的圓形陣列

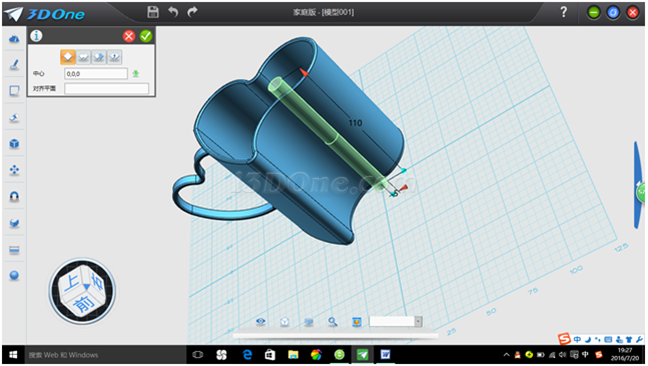

1、圓形陣列輔助圓柱：半徑5mm、高度110mm、中心（0,0,0）

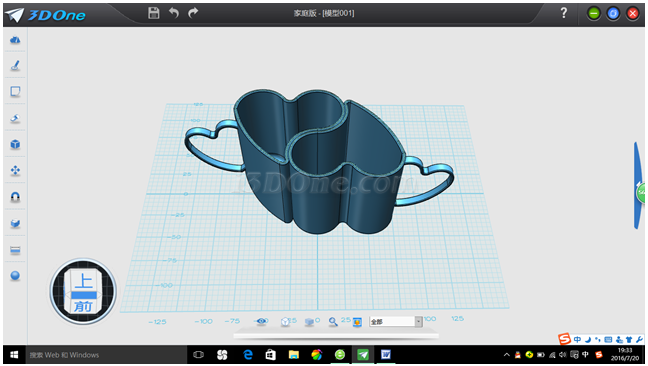

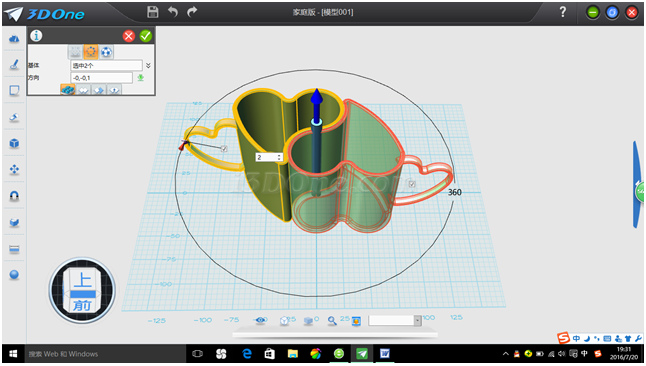

2、圓形陣列：基本編輯→陣列→圓形陣列→√→刪除輔助圓柱體

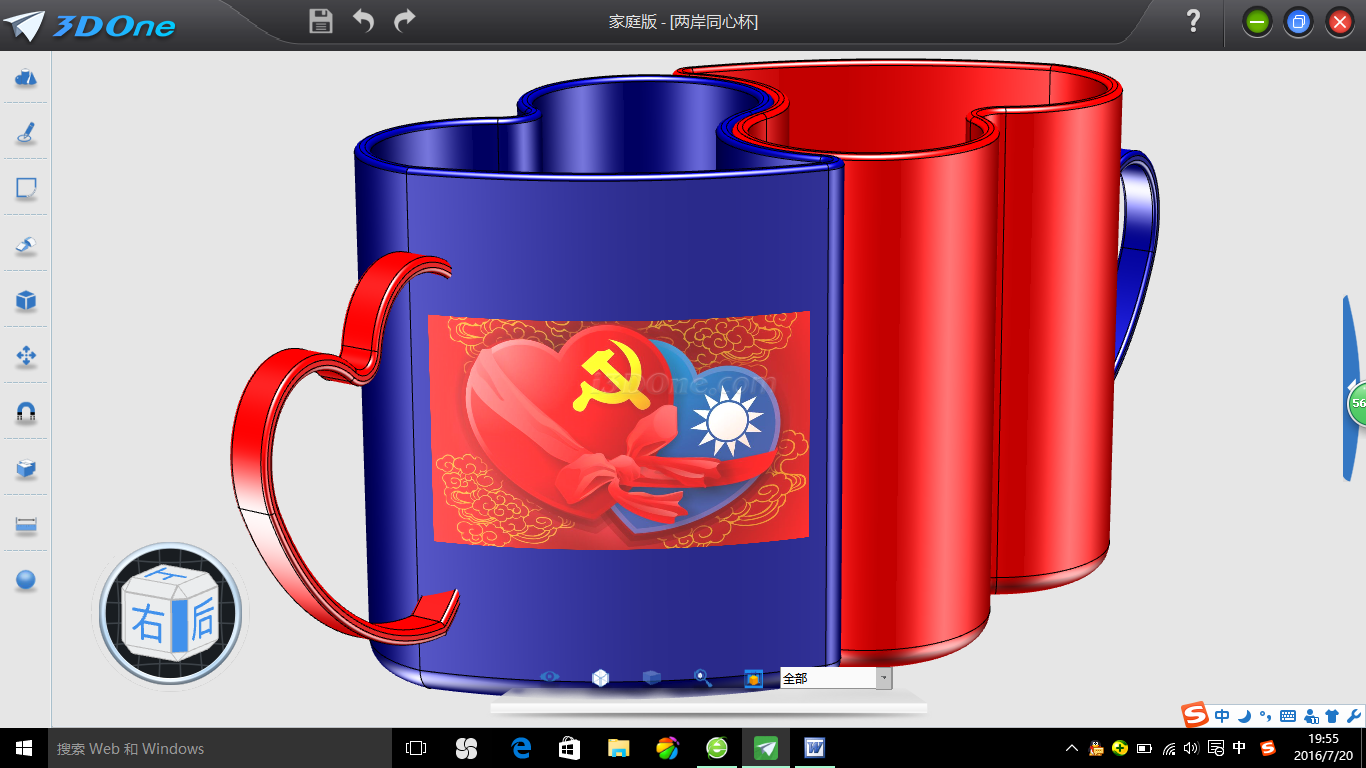

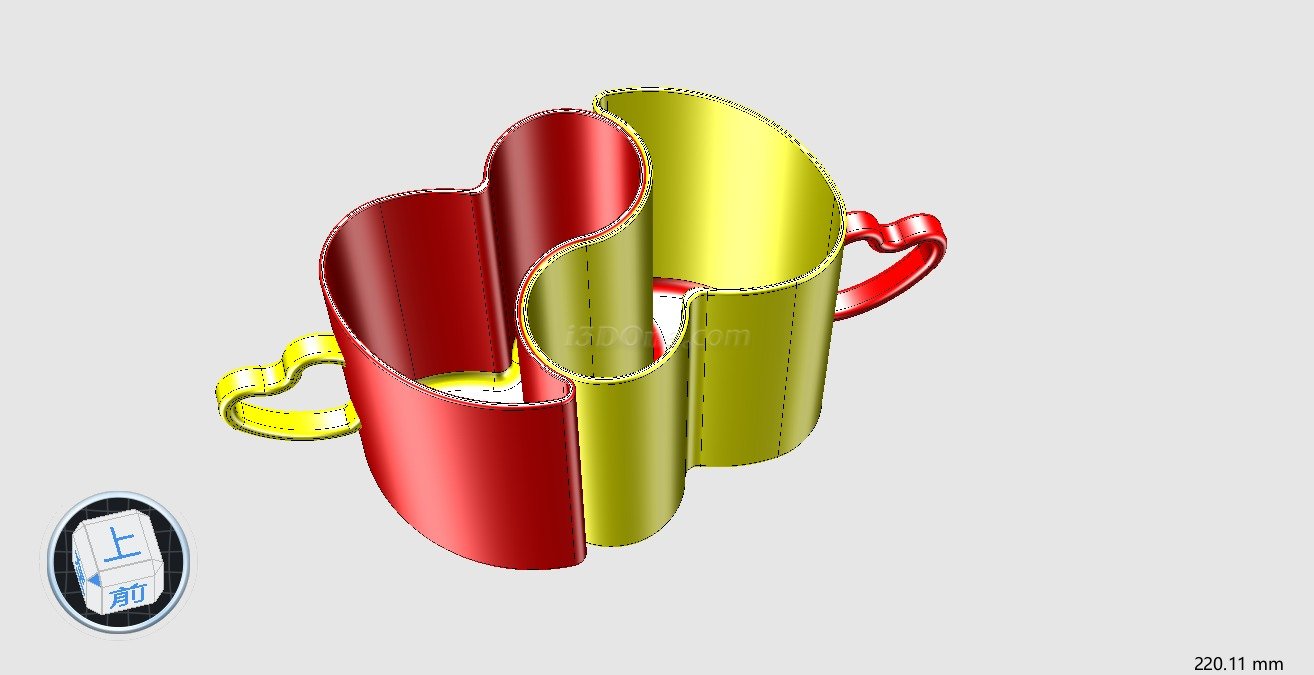

七、“同心杯”的渲染
至此，一個裝滿對祖國滿滿愛意的同心杯制作完成。如果你也有想要珍惜的人或者物，不如動手做一份特別的禮物送給ta！
