在產品設計過程中，設計師經常需要用到同樣的零部件。如果每次設計時，都要對這類零件進行重新建模設計的話，不但會加大了設計師的工作量和時間成本，同時也容易出現一些人為的誤差，影響產品最終效果。在中望3D中，上述問題可以得到很好地解決。

中望3D是國產專業的三維CAD設計軟件，可以將各種系列化零件設置成一個全參數化的標準零件，這樣，設計師無需重復建模，就可以根據不同需要直接調用所需零件，并設置其對應的大小尺寸，不但操作靈活，更有效提高了設計師的工作效率。

在本文中，我們將以墊圈為例，向大家展示在中望3D中如何進行全參數化系列化標準零件的制作和相關設置，相信對大家設計提效會有極大幫助的，我們一起來掌握這個技巧吧！

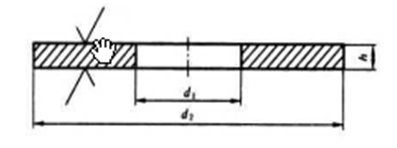

如圖1所示，這是標準墊圈的尺寸，一共有三個參數。


圖1 標準墊圈尺寸

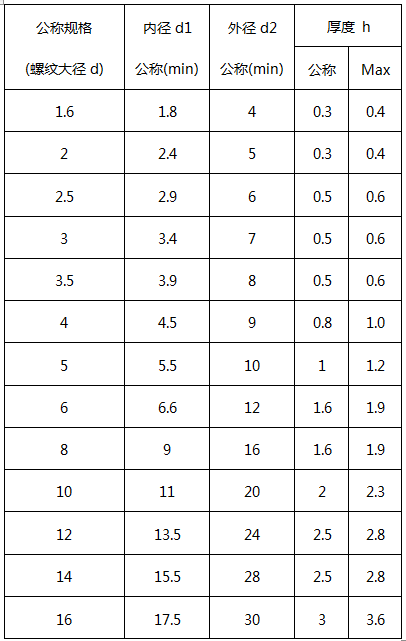

下表是墊圈系列化的尺寸，我們只選用了常用的1.6-16的規格，如圖2所示。


圖2 墊圈系列化規格表

下面，我們來進行具體的設置操作：

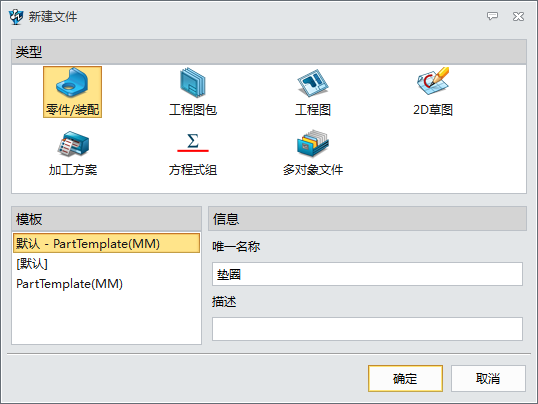

1、新建零件 新建一個名稱為“墊圈”的零件，如圖3所示。


圖3 新建墊圈零件

2、設置參數 在插入下拉菜單下進入變量，如圖4所示。


圖4 下拉菜單

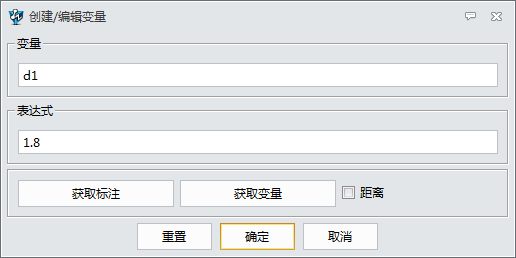

設置參數d1，賦予初始值為上表的第一行數據1.8，如圖5所示。


圖5 創建變量

使用同樣的方法插入?yún)?shù)d2和h，高度使用公稱尺寸，完畢后在模型樹區域會出現表達式，設置的參數都在里面，如圖6所示。


圖6 表達式

3、拉伸建模 使用造型頁面下的拉伸命令，以XY工作平面為基準進入草圖，繪制如圖7所示草圖。


圖7 草圖

雙擊尺寸進行修改，直接輸入剛才設置的參數d1和d2為它們內外圓直徑，如圖8所示。


圖8 輸入標注值

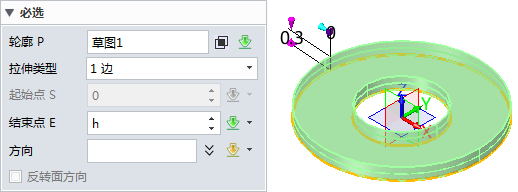

退出草圖后進行拉伸，在尺寸區直接輸入厚度參數h，確認完成建模，如圖9所示。

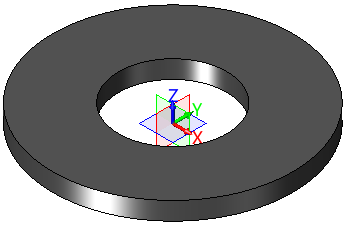

圖9 完成建模

4、賦予材質和顏色 使用工具頁面下的材料命令，拾取造型，定義材料為65Mn，密度為7.81，如圖10所示。


圖10 材料窗口

選擇實體，賦予顏色，如圖11所示。


圖11 賦予墊圈顏色

5、運行參數設置 在屬性下拉菜單下，進入零件，如圖12所示。


圖12 屬性下拉菜單

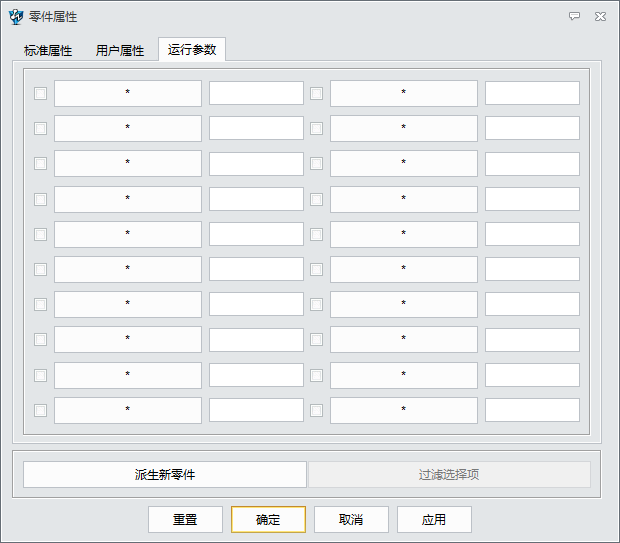

切換到如圖13所示的運行參數頁面。


圖13 運行參數頁面

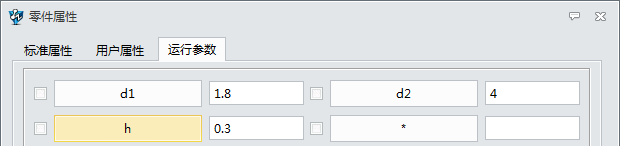

單擊*號后到模型樹分別選取參數d1、d2和h，參數和初始值會出現在運行參數里，應用并確認，如圖14所示。


圖14 確認參數和初始值

可在人工輸入尺寸后點擊應用，觀察模型的變化。對于一些需要經常修改的參數，可以把參數提取到運行參數里，在這里進行批量的修改，然后生成模型。

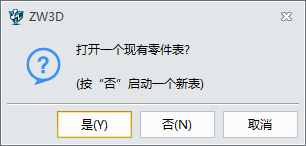

6、零件庫制作 開啟工具頁面下的零件制表命令，會彈出如圖15所示窗口詢問，單擊否。


圖15 詢問窗口

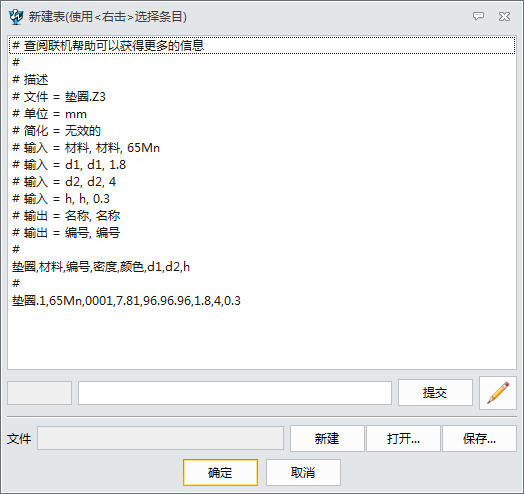

彈出編輯對話框，如圖16所示。


圖16 編輯對話框

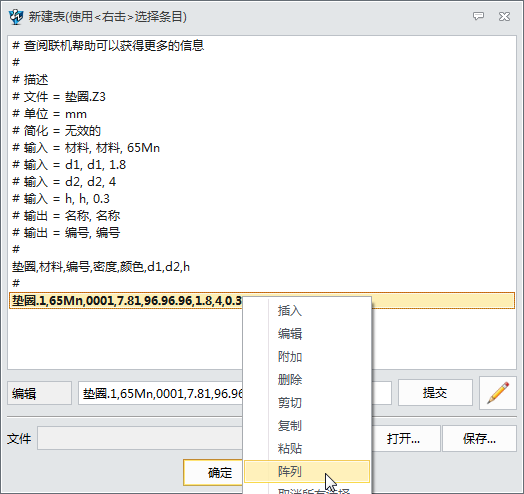

拾取最后一條信息，進入右鍵菜單下的陣列，如圖17所示。


圖17 進入陣列

輸入如圖18所示設置，目的是陣列13行數據。


圖18 設置陣列數據

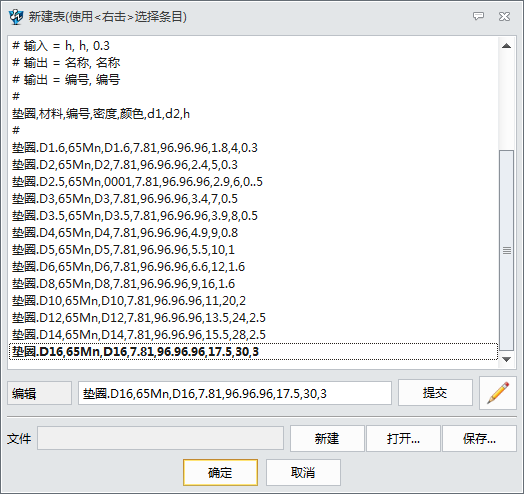

從第一列數據起對于excel表格依次編輯數據，如圖19所示。


圖19 編輯數據

編輯完數據后點擊確定，如圖20所示。


圖20 完成編輯

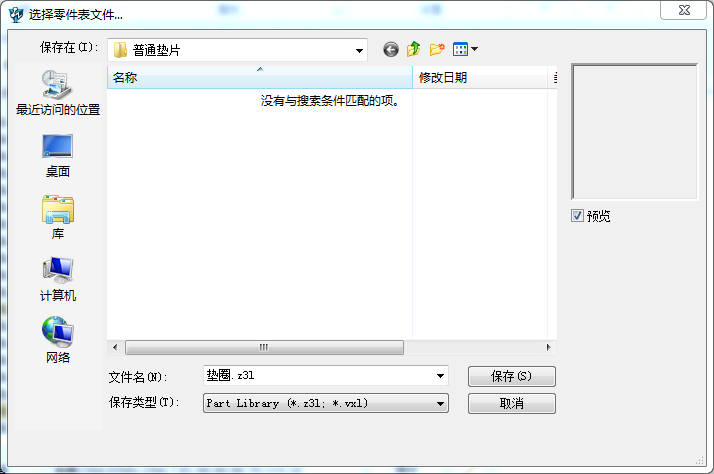

保存零件表文件，如圖21所示，我們便完成了系列化數據的輸入工作。


圖21 保持零件表

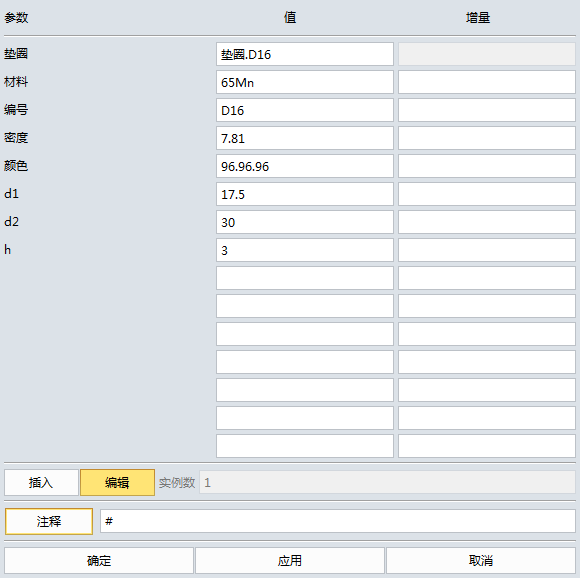

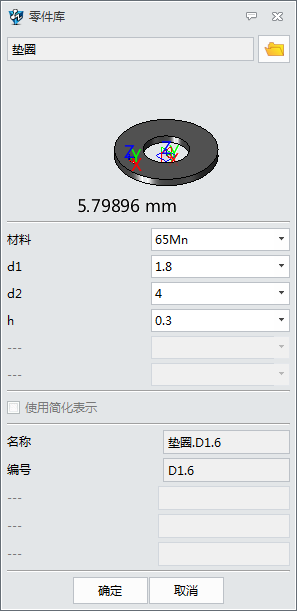

7、標準件的使用 使用工具下的零件庫命令，使用瀏覽方式找到數據表文件打開，即呈現如圖22所示的對話框，可選取自己想要的規格后生成零件。


圖22 零件庫

通過上述的操作過程，設計師能直接通過運用中望3D，簡便、快捷的進行全參數化、系列化的標準零件庫的創建，設計時按需調用和設置，不但可以免去多次重復建模的麻煩，還可以確保零件的標準性。中望3D，讓您的設計工作事半功倍，快來體驗下吧！
