本文由北京宏志中學的刁彬斌老師提供

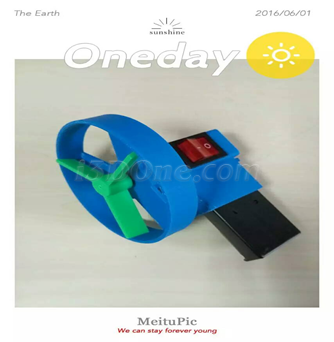

社區1周年來臨之際,我用3DOne制作了一道特別的“美味菜肴”,獻禮社區生日快樂!它不似空調帶來的那種極致的冷凍感,而是希望咱們青少年三維創意社區,讓創客之火,席卷全國,越燒越旺。

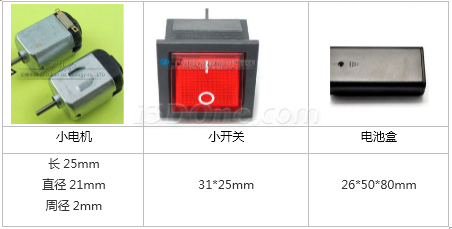

說起這道“佳肴”,我們先來認識一下它的主料和輔料。主料就是不可或缺的3DOne軟件和3d打印機。配料如下:

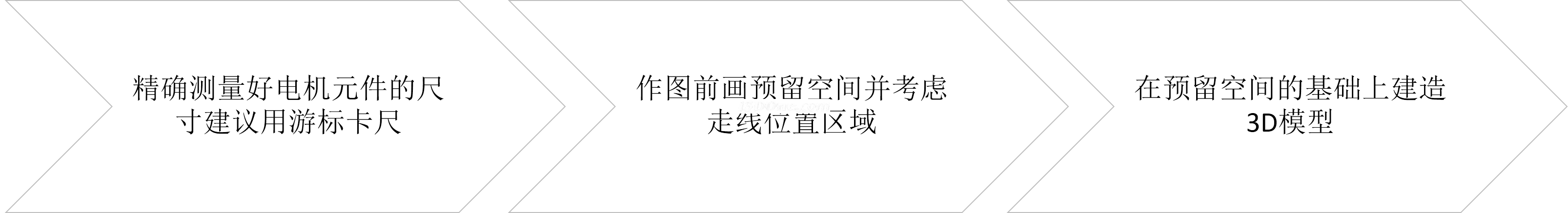

如何做好這道“菜”呢,我的秘方可以歸納為三點:




下面我主要介紹下作圖的難點(敲黑板):

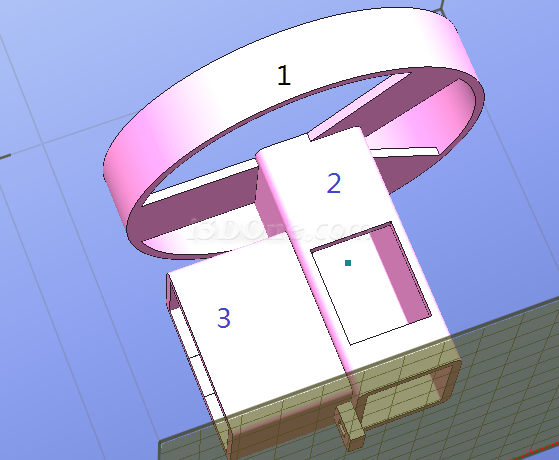

風扇主體由1扇葉罩、2電機和開關護套、3電池盒架組成,其中開關護套和電池盒架需要預先考慮電機原件的預留位置問題。




(1)繪制1的要點是以(0,0)為圓心畫一個直徑40mm的圓形,然后拉伸15mm,進行底部抽殼處理。


(2)繪制2時,需要比較零件的尺寸,取最大值作為預留空間的長、寬。經比較預留矩形大小取開關的24mm作為寬度,電機的26mm作為長度,先畫預留空間。在預留空間外繪制2部分。又因為電池盒和手指需要留有位置,所以拉伸距離設置為70mm


(3)繪制3時,預留電池盒的26mm*50mm作為預留空間,繪制電池盒架子。


(4)做完以上步驟,還需要拉伸出電機座,切除電機軸的孔、開關孔、電線孔,主體就完工了。


扇葉部分涉及的要點是軸的預留孔位要,否則扇葉會松動。另外三片扇葉可以采用鏡像的方式完成。用打印機打出零件,安裝電路的時候注意別造成電池短路。


至此純DIY的風扇就完工了,小伙伴們快來一起玩耍吧最后,在3DOne社區建立一周年之際,祝愿社區如同最近的天氣紅紅火火!
