本文由山東省萊蕪市魯礦第一小學的李紀洲山老師提供
i3DOne社區成立一周年了,看到同學們積極性很高,都摩拳擦掌想為自己的“家”獻上自己的禮物(設計作品)以示祝賀。紀念金幣既有彰顯功勛偉業的作用,也有收藏的價值。在這里,我想用這枚紀念金幣鐫刻i3DOne社區一周年的輝煌成就,也愿社區的前程如它一樣金光閃閃。

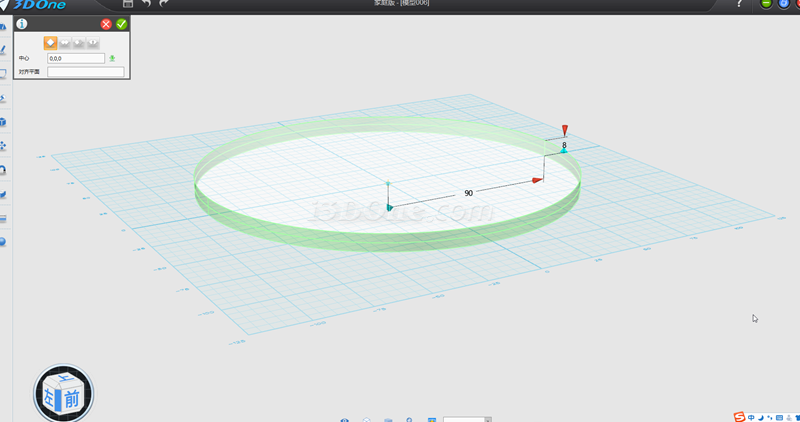

1、首先選擇基本實體:圓柱體,設置半徑為90mm,高為8mm。

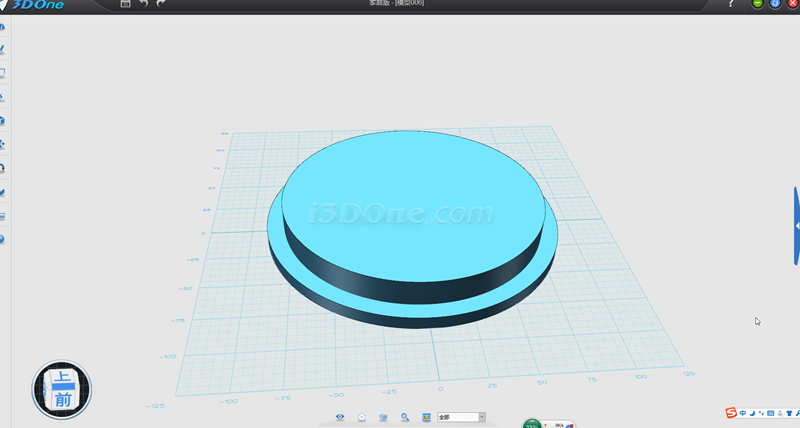

2、 在幣身上再建立實體圓柱體,半徑為80mm,注意兩個圓心重合。

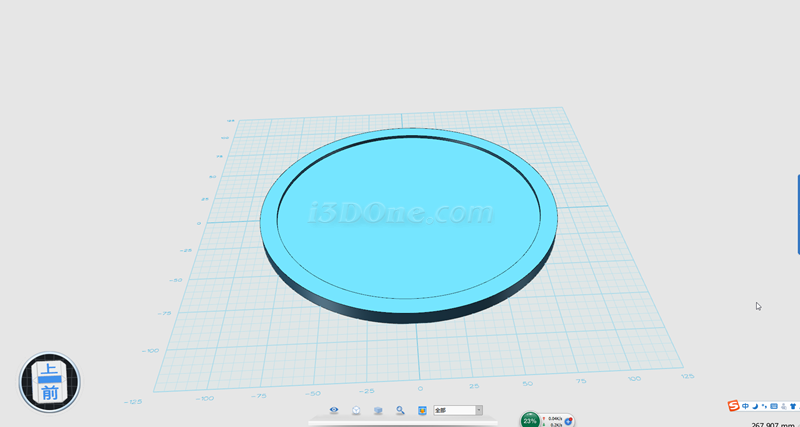

3、把小的圓柱體下拉2,運用組合減命令,做出下圖。注意不要挖的太深!

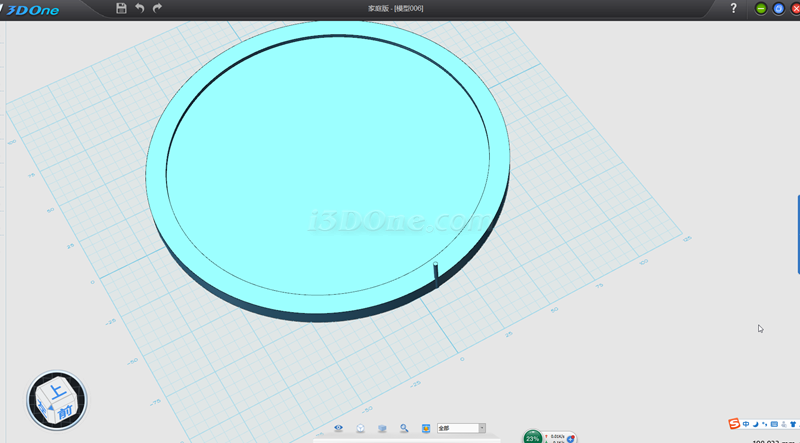

4、在幣體邊拉出一個半徑為1的小圓柱,移動,使它與幣體鑲嵌一起,注意控制深淺。

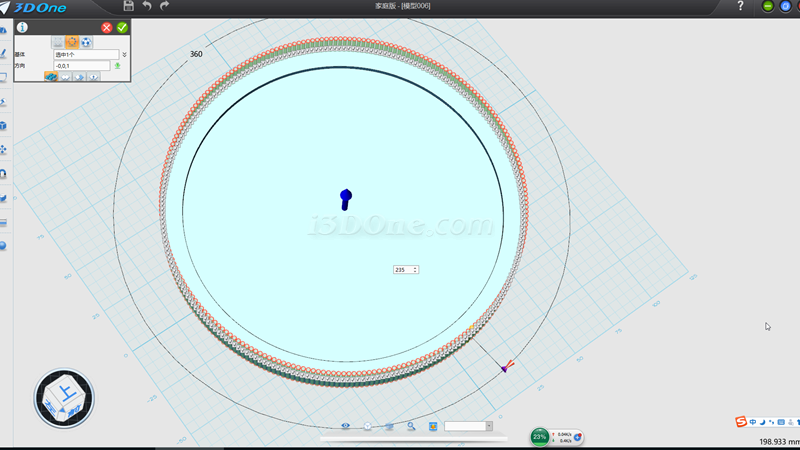

5、運用圓形陣列命令,小圓柱大概230左右。

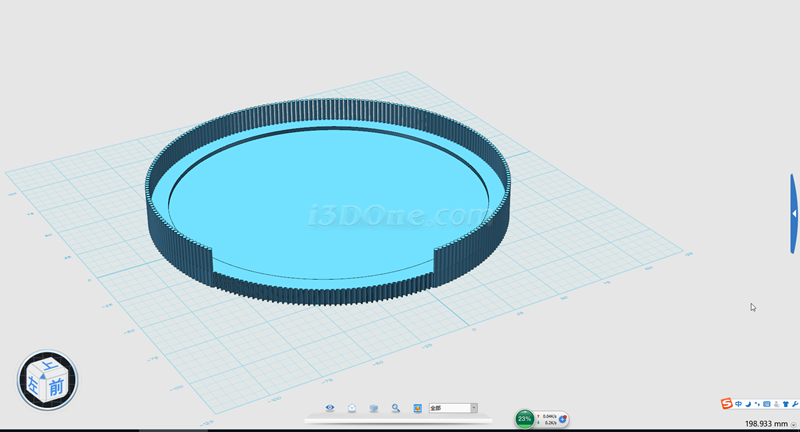

6、確定后再運用組合減命令,挖出金幣的邊齒。

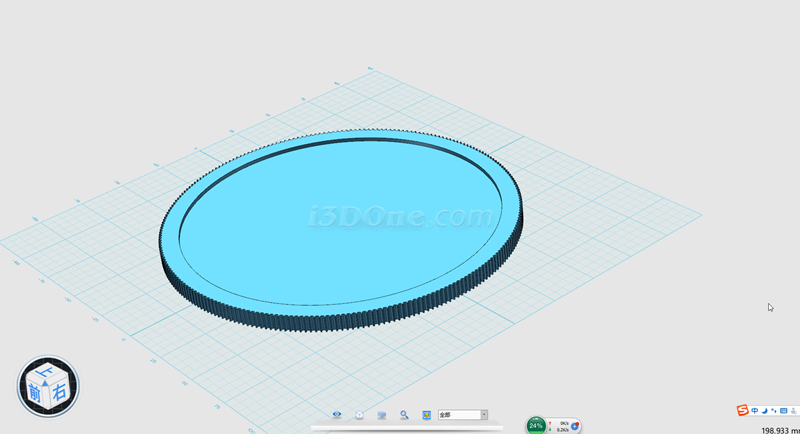

7、效果如圖。

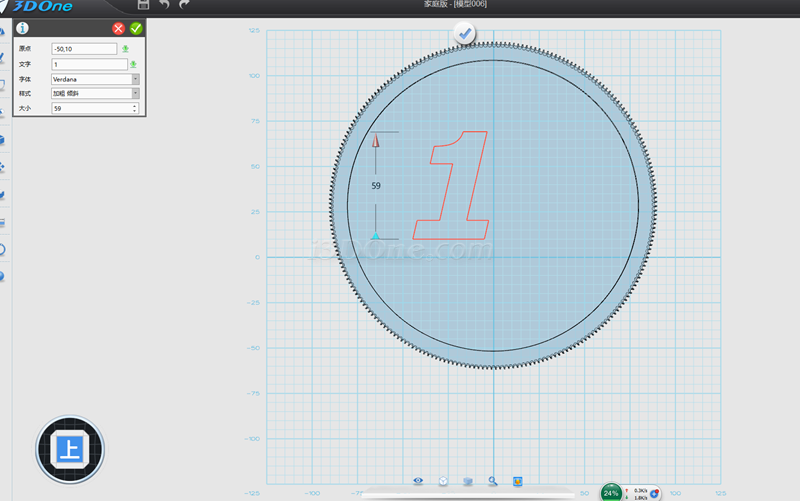

8、輸入文字1,選好字體,因為是要突出一周年,這個1要選擇粗些的字體,傾斜,加粗。放到中間偏左位置。

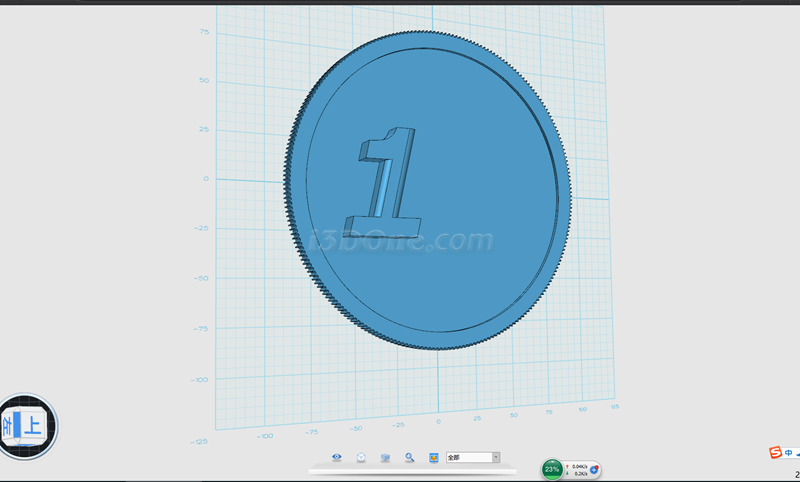

9、拉伸,使數字1有一定厚度。用圓角工具修飾一下。
10、同樣的,添加拉伸出另外的字。注意根據你的創意安排位置,主題突出。畫出五角星,拉伸出來。

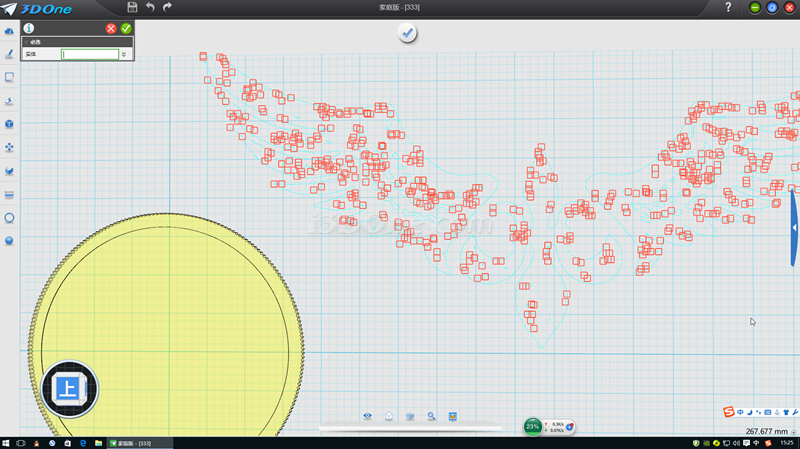

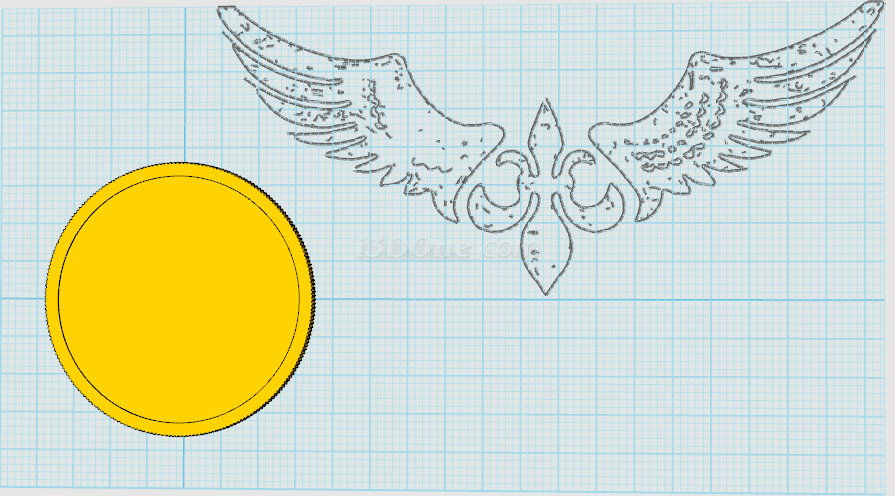

11、重點說下翅膀的做法,先搜出翅膀圖案備用。然后導入翅膀圖畫文件到當前,如圖,導進來不能馬上拉伸,需要處理,比較麻煩些,同學們要細心,把多余的線去掉,沒封口的線封口。直到可以拉伸為止。可用顯示曲線連通性命令查看,如果有紅的方塊表示有多余的線,或者沒有閉合。一點點處理。
12、處理過程。直到可以拉伸。

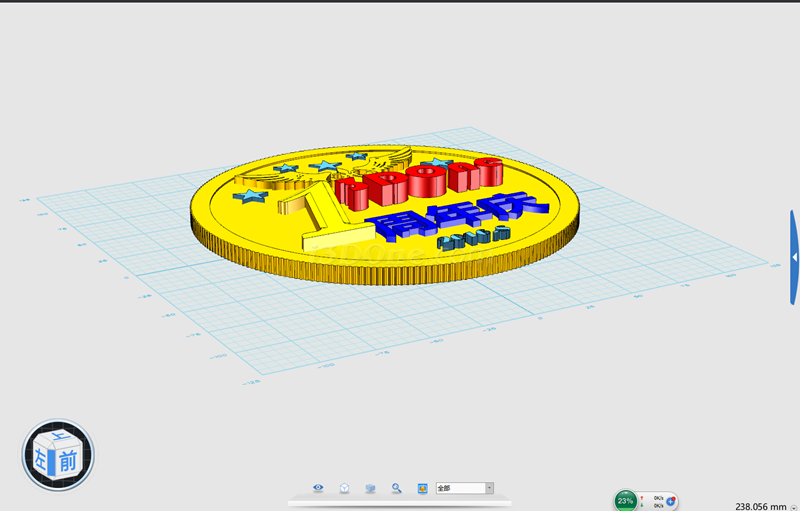

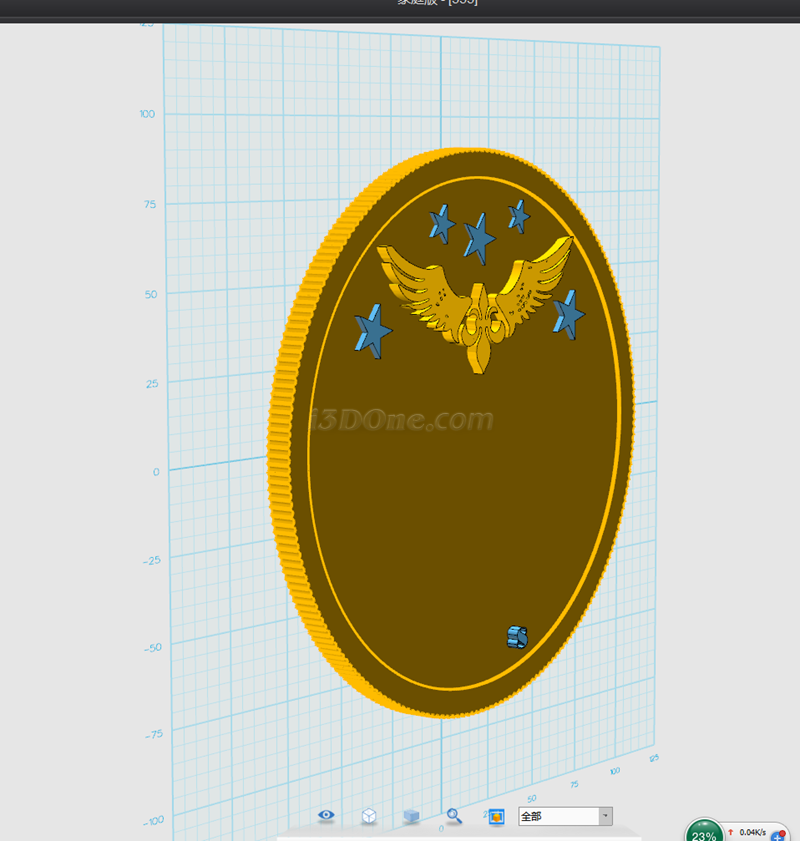

13、縮放處理好的翅膀,放到金幣合適位置。拉伸,注意高度要小于文字。把五角星拉伸點綴于翅膀周圍。

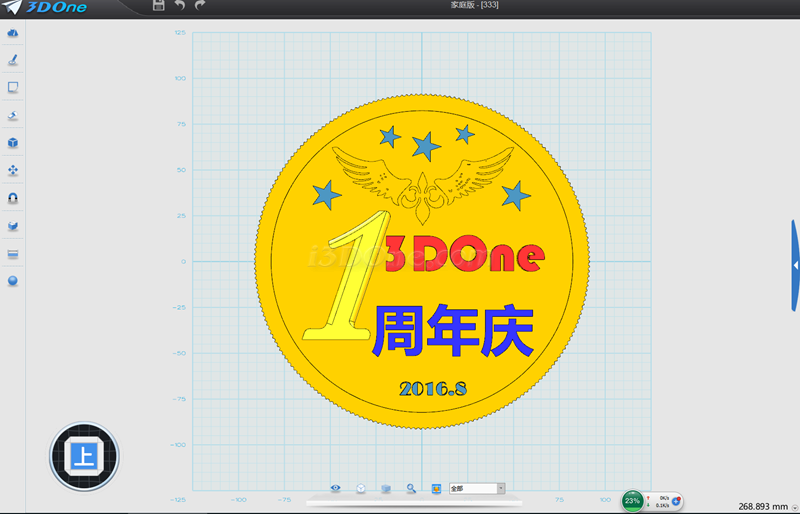

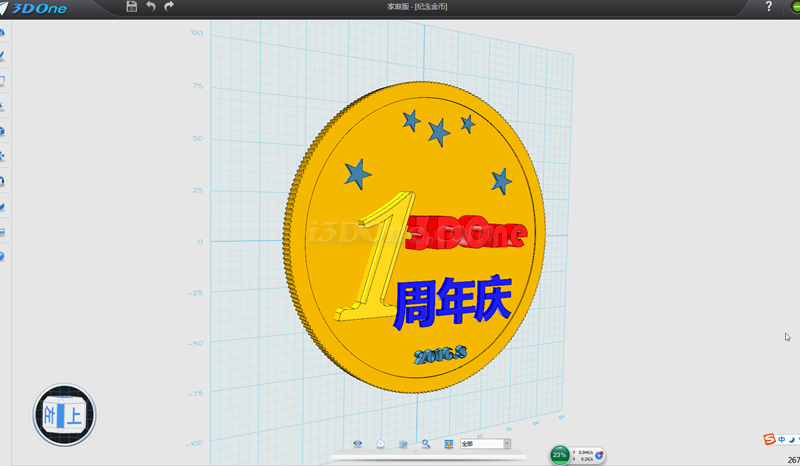

14、可以分別設置顏色,增加效果。

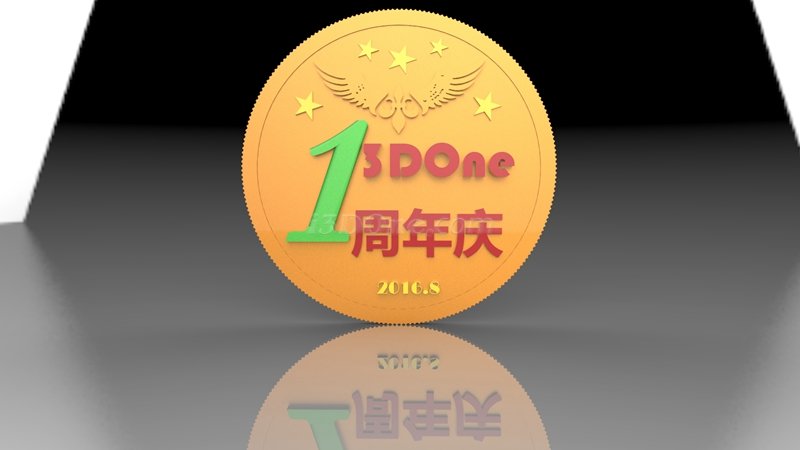

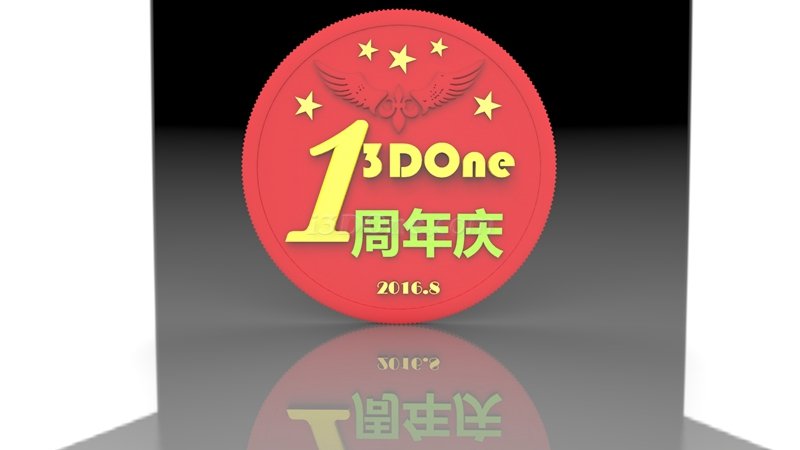

15、完成。可以導出用ks渲染效果,更美觀。
這也是我設計的一個簡單的紀念金幣案例,也趁機奉獻給大家,拋磚引玉,希望同學們能舉一反三,設計出自己的更好的作品。
