本文由北京市昌平區康康創客工作室的康奎哲老師提供


在社區里開辟了魔獸內容的模型商店,目的不是賺豌豆,而是希望能拋磚引玉,看到同學們能做出更好的作品,今天開始阿哲童靴將陸續推出商店里模型的做法,希望同學們做出更多有自己特色的魔獸作品。今天的內容是聯盟城堡筆筒,難度不大,即使是初學的同學也能夠做出來哦!

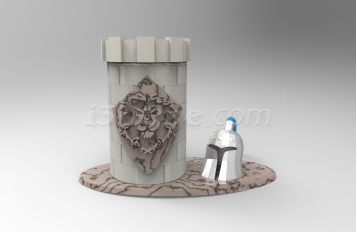

先上完整的效果圖,如下圖:




以下是制作步驟:

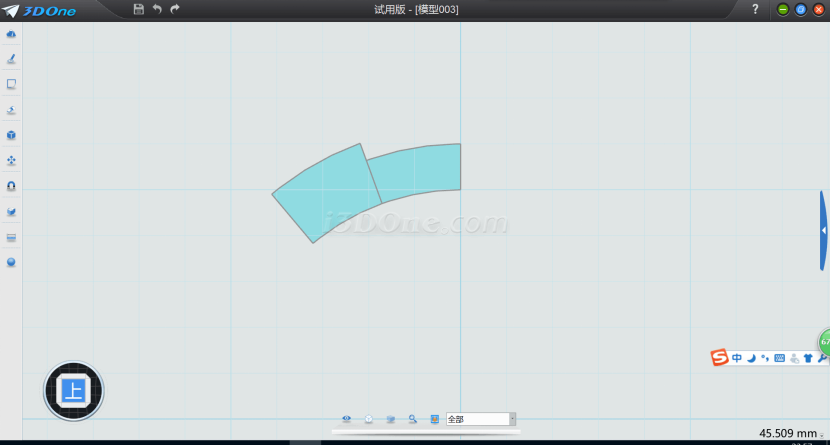

1、做草圖如下圖,注意這是兩個獨立的草圖,不要畫在同一個草圖里面,因為稍后它們拉伸的高度不同。

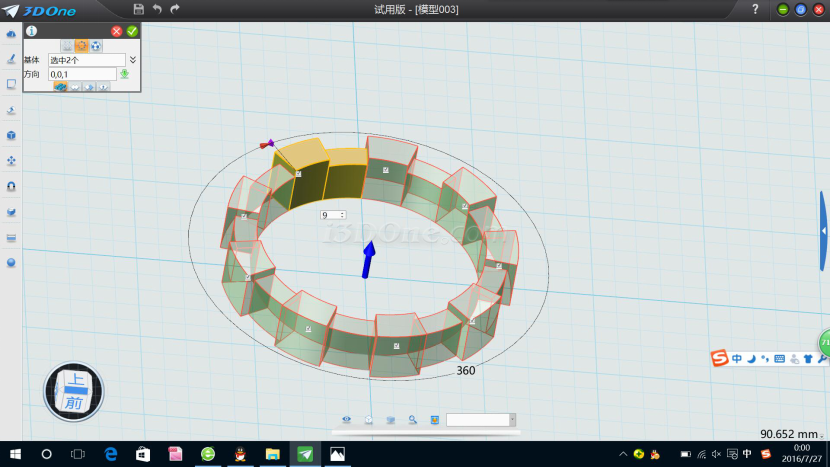

2、將兩個草圖拉伸,窄的圓弧草圖拉伸高度較低,寬的圓弧草圖拉伸高度較高,形成一高一低,一厚一薄的兩個圓弧狀實體,然后環形陣列如下圖,做出堡壘城墻垛口的造型。

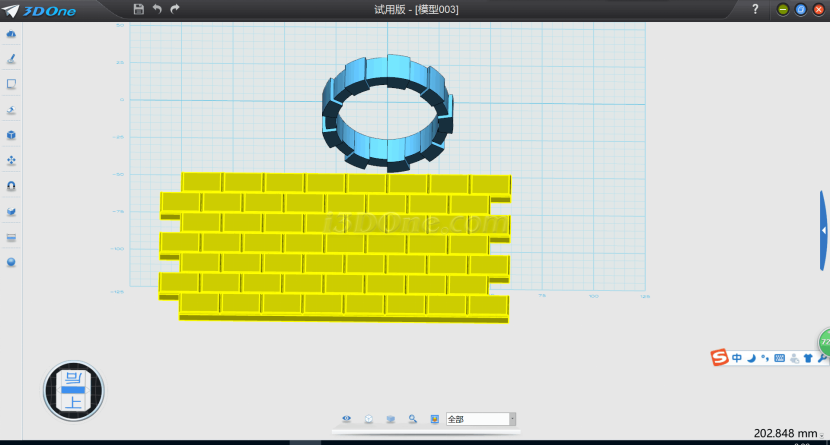

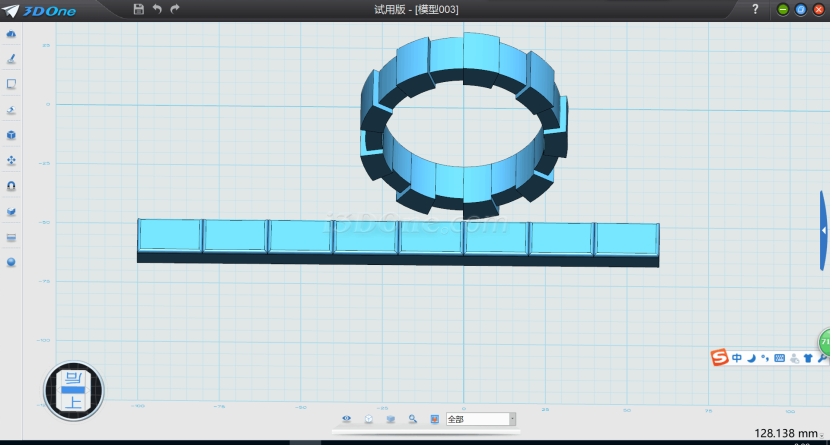

3、城墻。拖入六面體,大小參照垛口自己掌握,利用圓角功能做出磚縫效果,陣列復制如下圖:

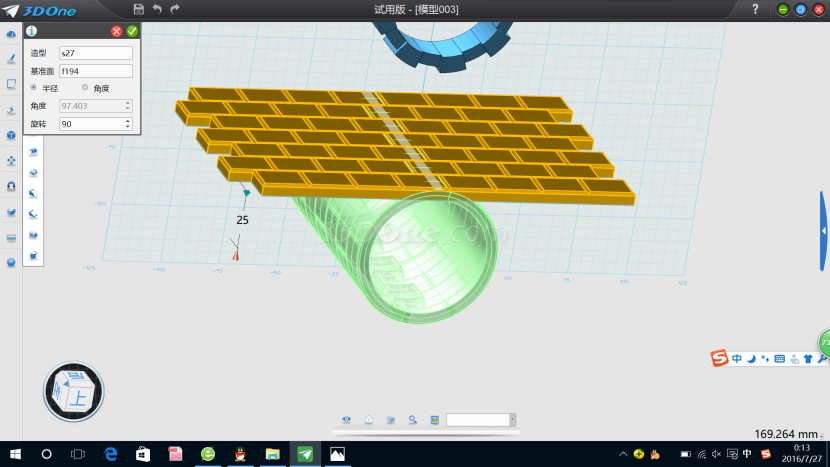

組合之后,進行圓柱折彎,注意半徑的設置,如下圖。

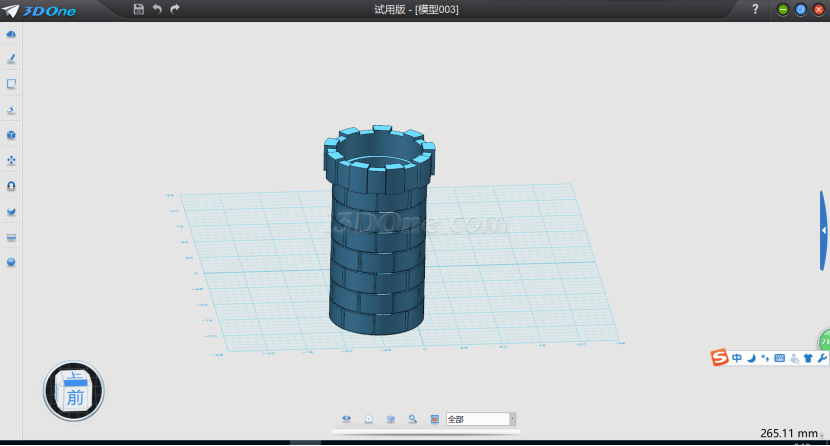

4、通過吸附和移動將垛口和城墻的位置調整好。

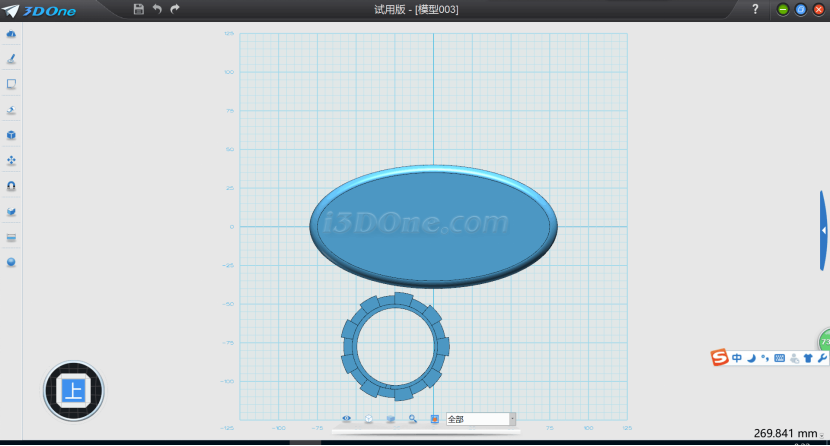

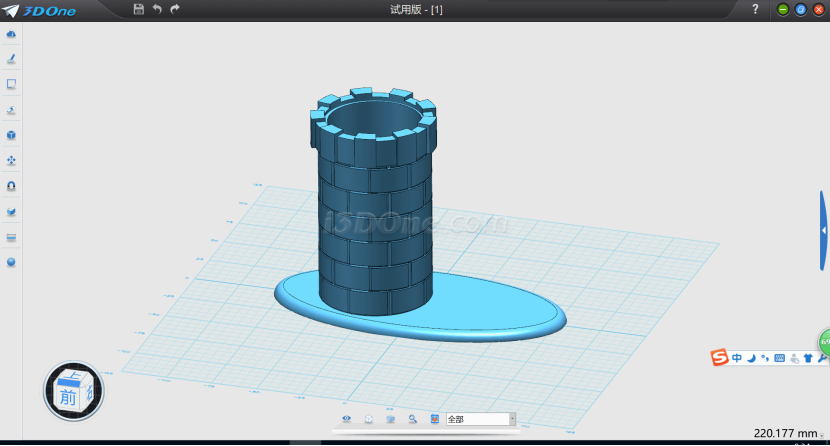

5、底座。畫橢圓形草圖,尺寸適當。拉伸,圓角修飾,并調整位置如下圖:

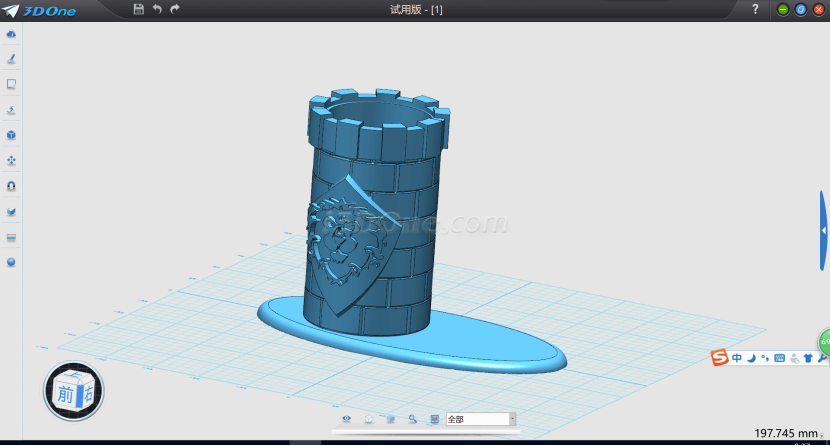

6、聯盟標志。上網下載聯盟標志的單色素材,在畫草圖界面導入,然后拉伸,加背板,圓柱折彎,半徑與城墻相同,調整位置如下圖。

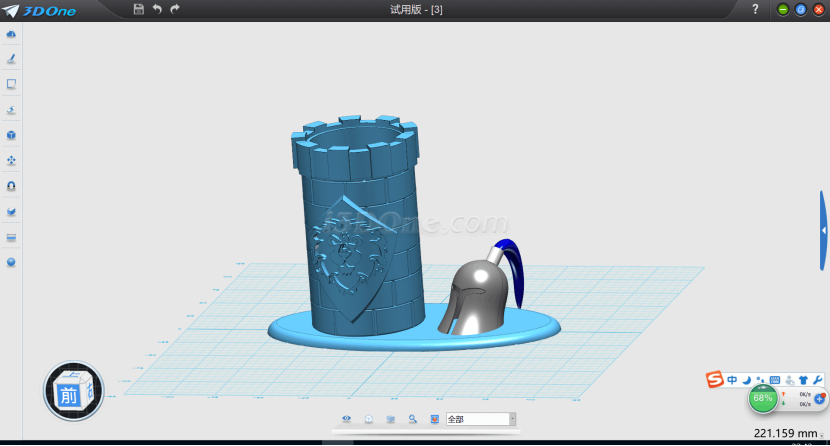

7、導入人族頭盔在底座右部作為裝飾。人族頭盔做法之前已經講過,可參考之前的《【導師分享】康奎哲:魔獸來襲,制作人族戰士頭盔應戰!》




至此渾身散發著魔獸氣息的聯盟城堡筆筒就完成了,個性滿分。如論是初學者還是骨灰級的都值得一試的個性3D設計作品,也相信同學們可以發揮自己的想象做出更好的作品!
