模具對于產品生產的重要性不言而喻,而一套好的模具是需要模具設計師對生產工藝有深刻理解。同時,有一套功能強大的模具設計軟件也是必不可少的。
模具設計需要涉及分模操作,硬砍分模是目前模具行業主流的分模方法。中望3D作為一款專業的三維CAD設計軟件,其靈活的做面及實體布爾操作功能,可以幫助設計師在進行硬砍分模時達到更加高效的效果。下面我們以一個結構部件來向大家介紹中望3D是如何實現硬砍分模操作的。

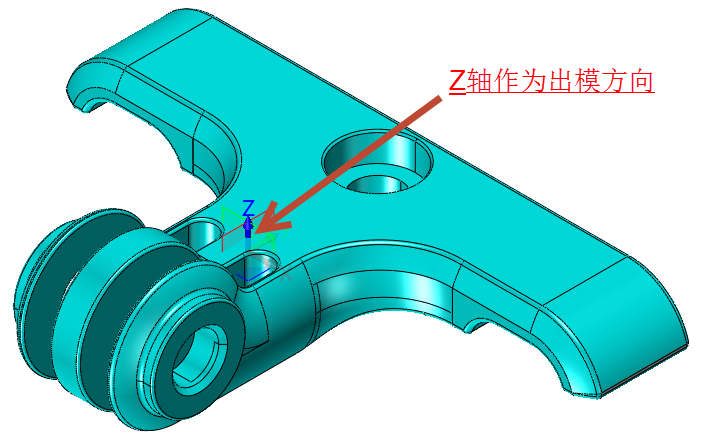

第一步:確定產品出模方向,如圖1所示,以Z軸方向作為出模方向。
圖1 確定出摸方向
第二步:創建主分型面。
1、使用拉伸功能,沿著Y方向拉伸如圖2所示曲面。
圖2 拉伸曲面

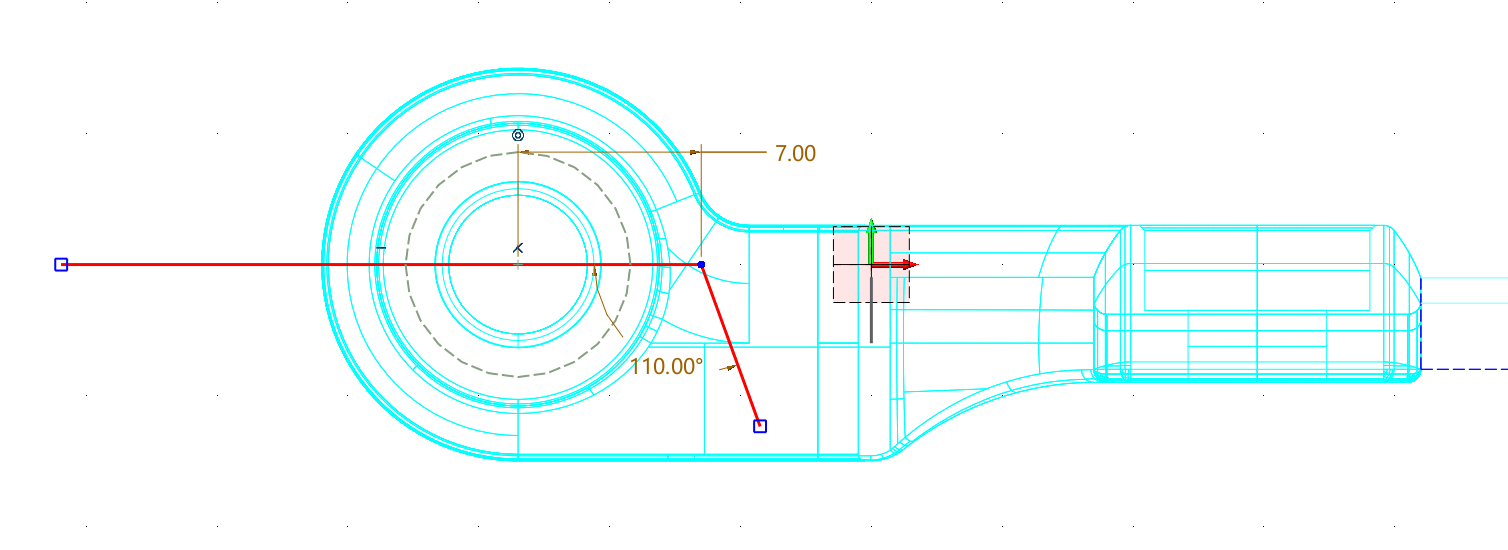

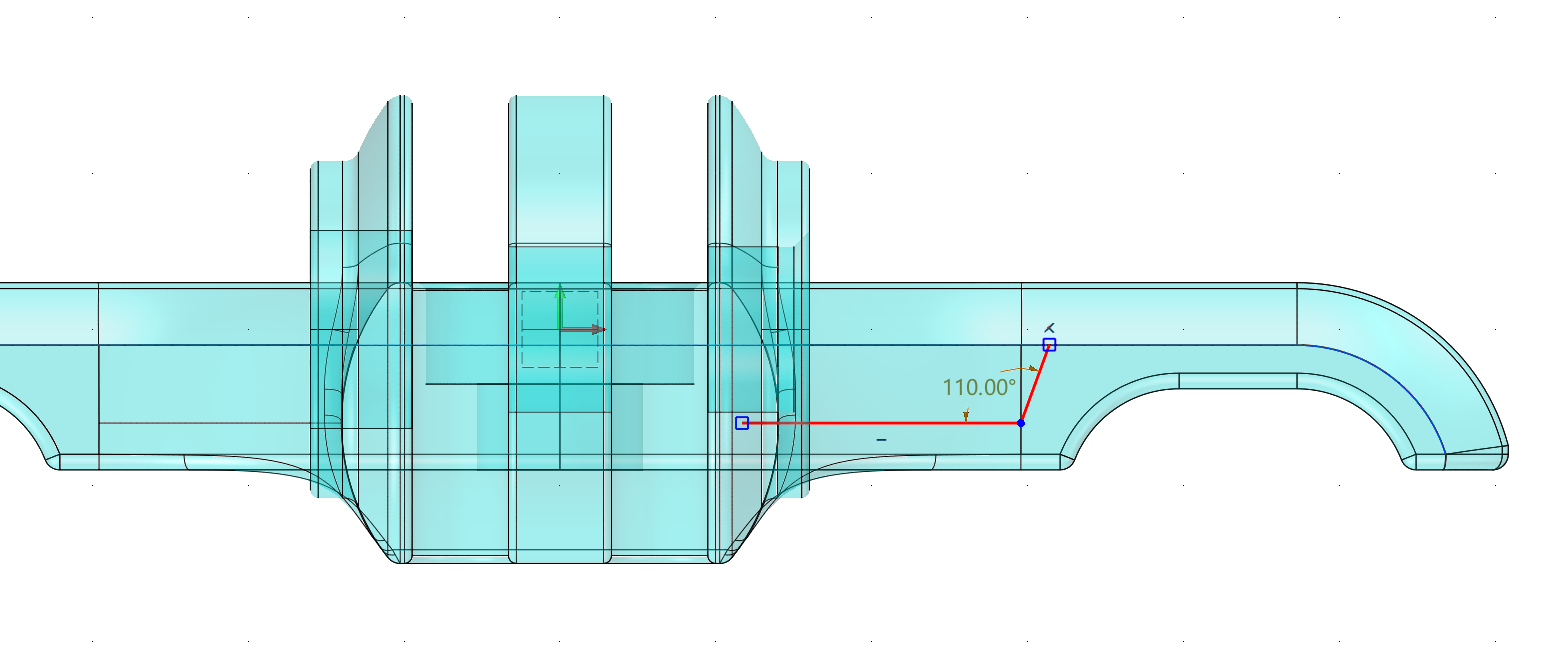

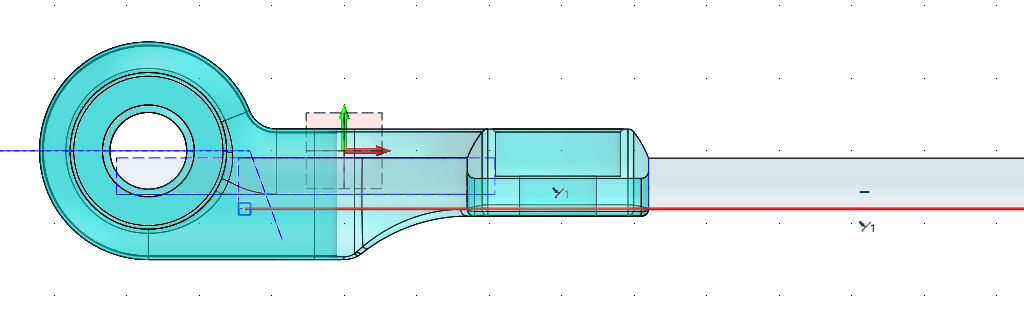

2、分別創建圖3與圖4所示兩個草圖,紅色線段為草圖線段。
圖3 草圖1
圖4 草圖2

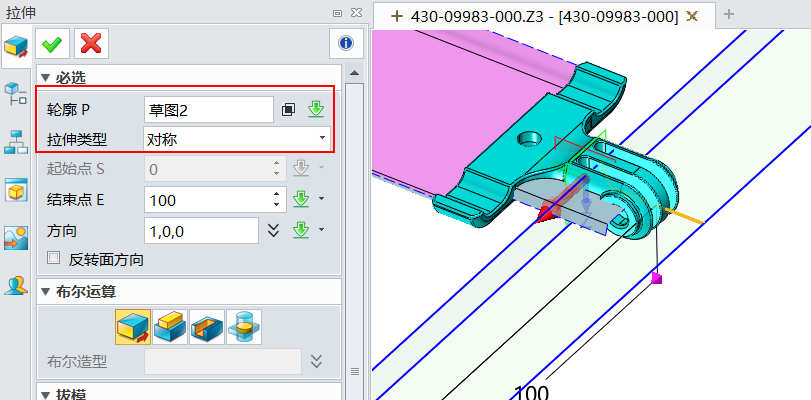

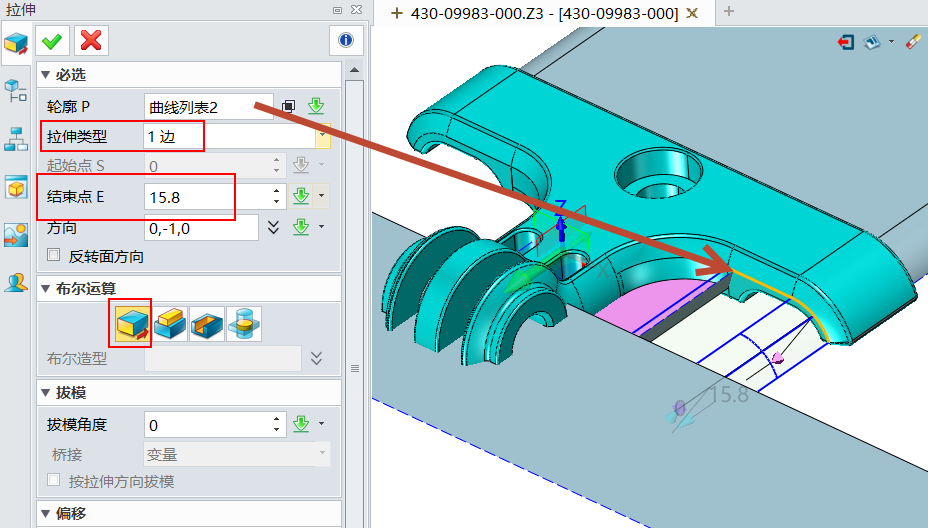

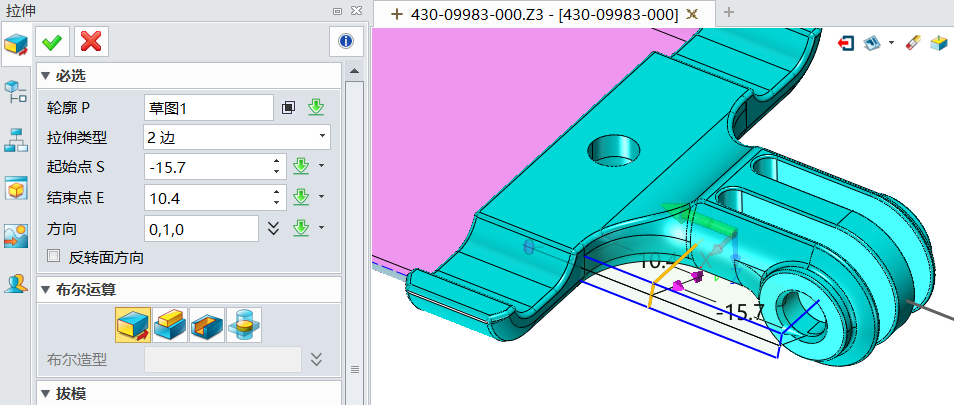

3、以草圖1、2分別拉伸兩個分型面,如圖5、圖6所示。
圖5 草圖1拉伸效果
圖6 草圖2拉伸效果

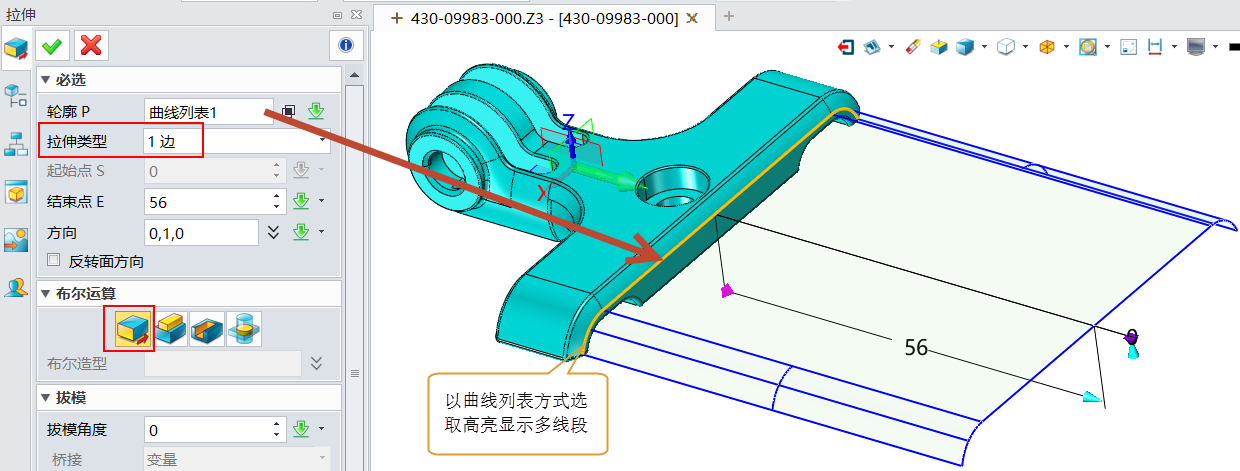

4、以曲線列表方式選取高亮線段拉伸分型面,如圖7所示。
圖7 選取拉伸分型面

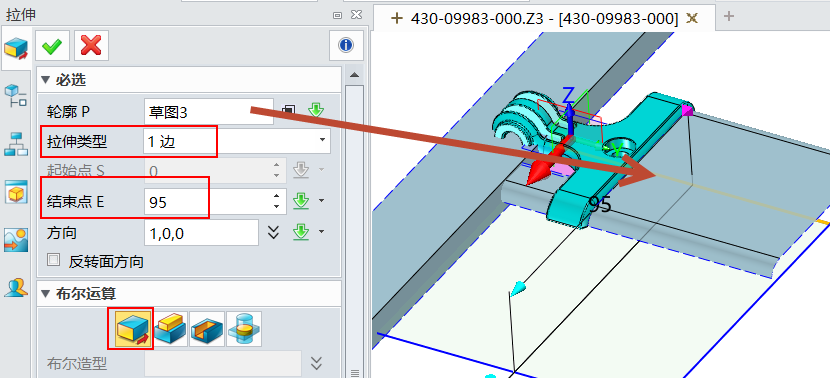

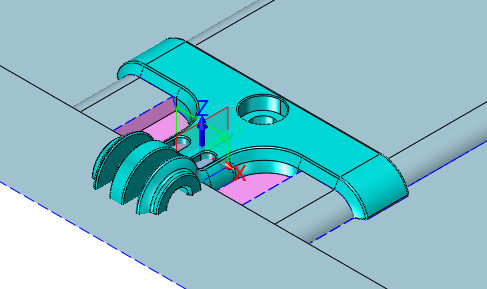

5、以圖8所示草圖3為拉伸對象,創建分型曲面,如圖9所示。
圖8 草圖3
圖9 草圖3拉伸效果

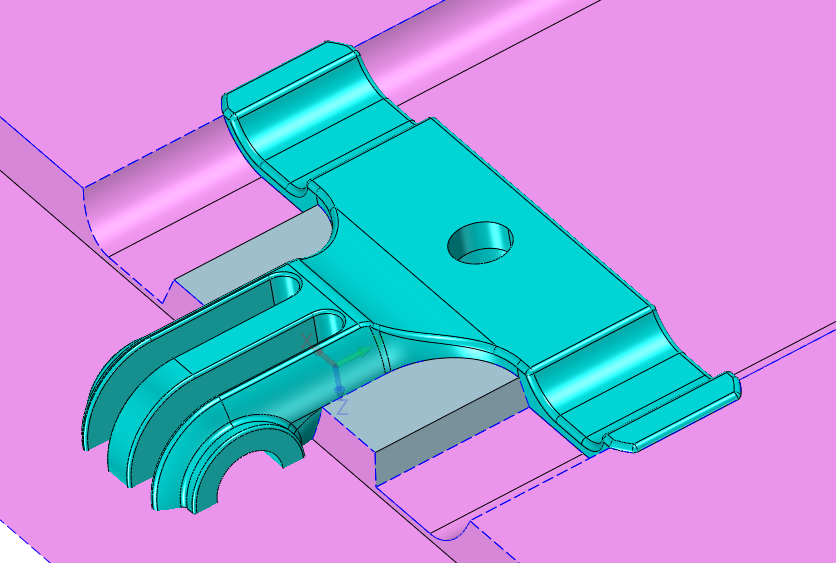

6、如圖10所示修剪分型面,使用曲面模塊的曲面、曲線修剪功能分別對上面創建的分型面進行修剪操作,圖11是修剪后的效果圖。
圖10 修剪分型面
圖11 修剪后效果圖

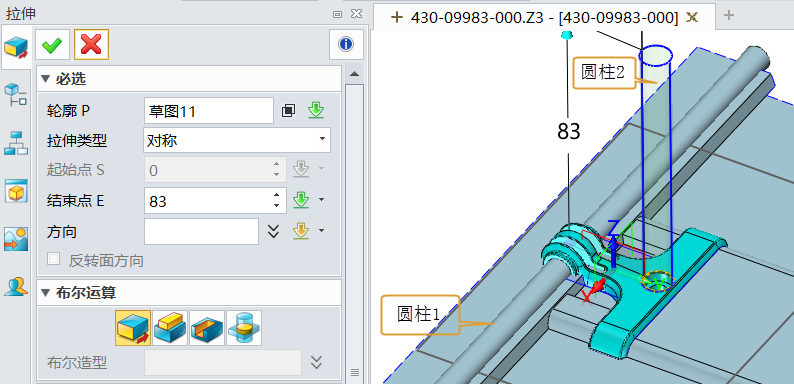

第三步:分別拉伸兩個圓柱體作為分割碰插穿孔使用,如圖12所示。
圖12 拉伸圓柱體

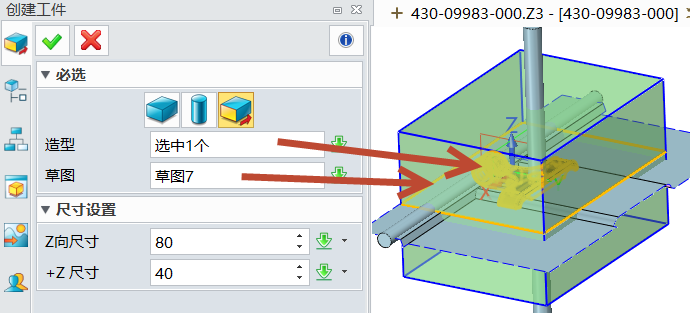

第四步:創建分模坯料體,如圖13所示。
圖13創建分模坯料體

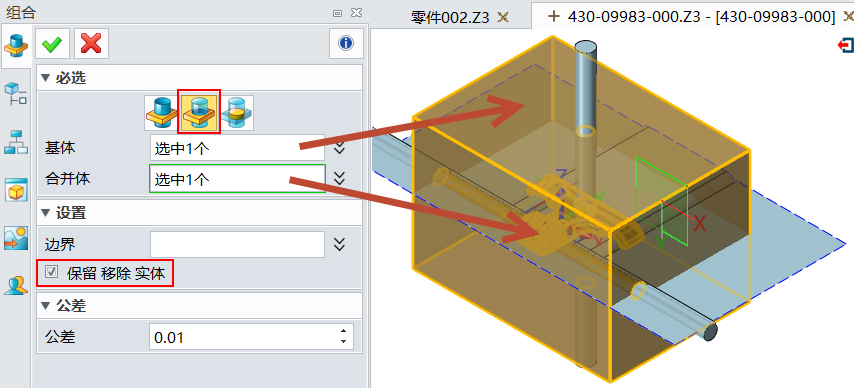

第五步:使用造型模塊中的“組合”功能,利用產品對坯料進行求差操作,如圖14所示。
圖14 求差操作

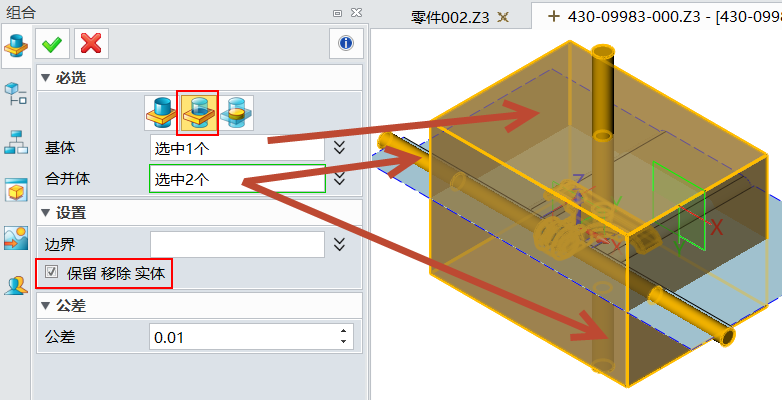

第六步:使用造型模塊中的“組合”功能,利用兩圓柱體對壞料進行求差操作,如圖15所示。
圖15 求差操作

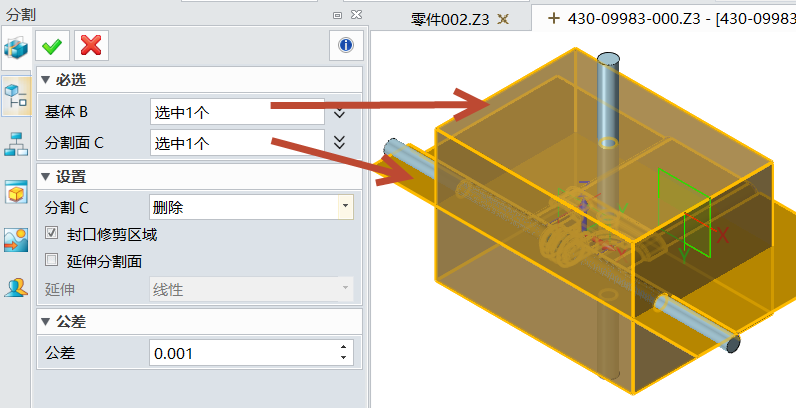

第七步:使用造型模塊中的“分割”功能,利用分型面對求差后的坯料進行分割操作,分割后就把前后模分出來,如圖16所示。
圖16 分割操作

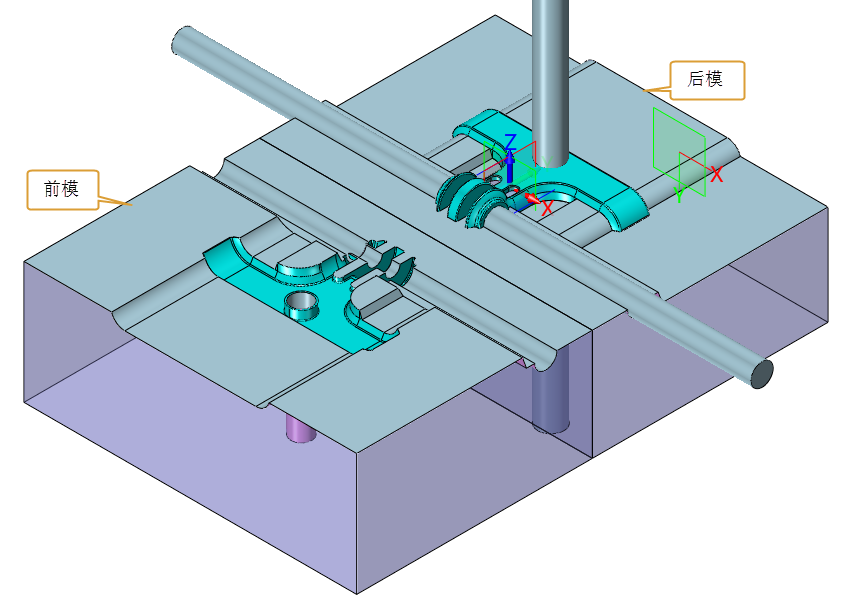

分割后效果如圖17所示,最后得到前后模仁。
圖17 分割后效果
通過上面的操作,產品的分模就全部完成了。中望3D支持直接選取產品邊作為拉伸的對象,讓分型面創建更靈活,而且不需要像其他軟件一樣,要把完整的前后模面抽取出來才能進行分模,而只要創建好分型面后就可以使用分割功能把前后模分割出來,操作非常的簡單快捷。中望3D是設計師高效完成模具設計的最佳利器。
馬上下載中望3D 2016版,享受高效靈活的設計體驗:http://www.zw3d.com.cn/product-58-1.html
Z3是什么格式文件:http://www.zw3d.com.cn/blog/201503131763.html
更多詳情,歡迎訪問中望3D官方網站:www.zw3d.com.cn
