本文由佛山市榮山中學的趙粵平老師供稿
學習目標:
1.熟練使用草圖相關繪制工具
2.學會使用“旋轉”命令構造三維實體的方法
4.學會使用“浮雕”貼圖功能
3.學會使用“扭曲”命令修改實體
在這一節里,我們學習旋轉類實體的設計方式,通過這種方法,我們能將一個封閉的二維草圖,沿著指定的軸進行旋轉,進而生成三維實體,下面我們學習如何用這種方法設計出一個漂亮的花瓶。
一、設計過程
1.畫出花瓶整體輪廓

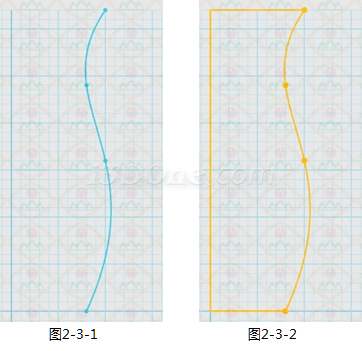

在“草圖繪制”中選擇“通過點繪制曲線”,可以通過輸入坐標來確定四個拐點(也可以通過鼠標點擊):(40, 0)、(50, 80)、(40, 120)、(50, 160),按鼠標中鍵確定,得到如圖2-3-1所示曲線;利用“直線”,將曲線連接成如圖2-3-2所示封閉圖形。

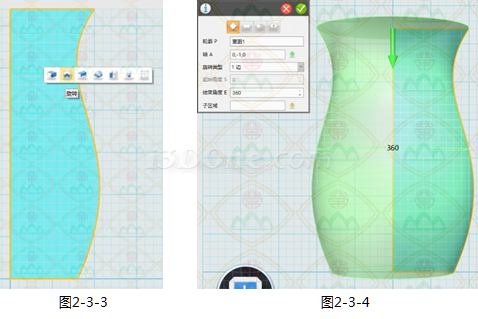

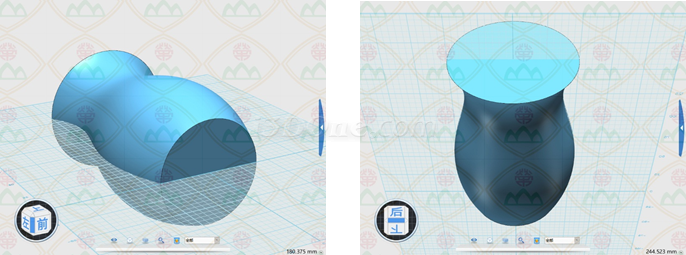

2.確定之后,退出草圖編輯模式,選中花瓶輪廓,在快捷菜單中選擇“旋轉”(如圖2-3-3),按圖2-3-4的設置作出花瓶整體輪廓(如圖2-3-5)。
圖2-3-5

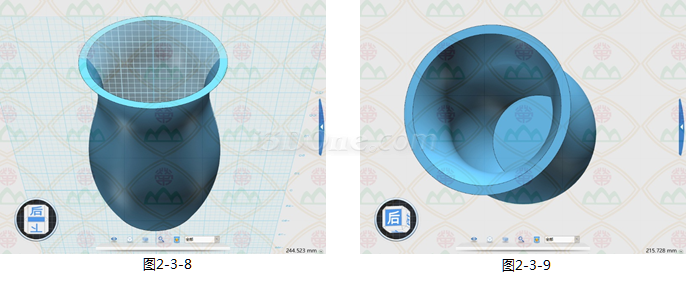

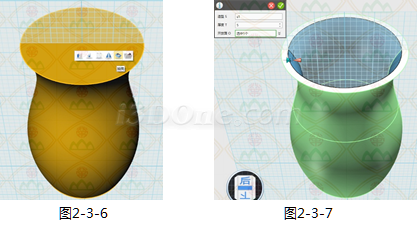

3.現在做出來的是一個“實心”的花瓶,需要把它“挖空”。選中整個花瓶,在快捷菜單中選擇“抽殼”(如圖2-3-6);厚度為“5”,開放面選中上表面(如圖2-3-7),即可得到所要花瓶(如圖2-3-8)。為方便觀察,通過“顯示/隱藏”中的“隱藏網格”來“刪除”網格(如圖2-3-9)。
4.裝飾瓶身,給花瓶身貼上圖片
在“特殊功能”中選擇“浮雕”,在“面”中選擇花瓶的外表面,“最大偏移”為“0”。負數,向實體內部凹陷;正數,向實體外部凸出;0,實體表面。

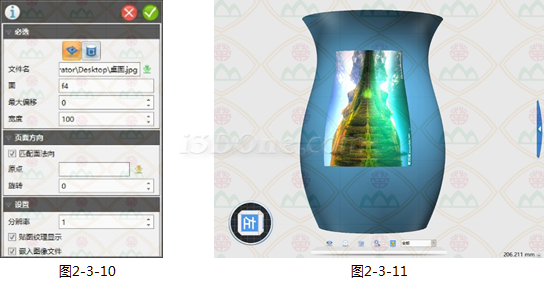

適當調整“寬度”值(如圖2-3-10),數值太小,就無法貼滿整個瓶身(如圖2-3-11),數值太大,又無法顯示整張圖片(如圖2-3-12)。
圖2-3-12
原點留空,則是以瓶身側面中心為貼圖的中心點。

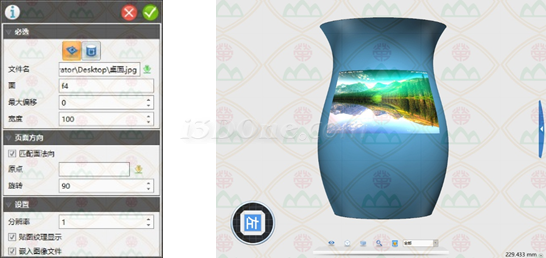

根據情況,是否需要將圖片“旋轉”一個角度(如圖2-3-13)。
圖2-3-13

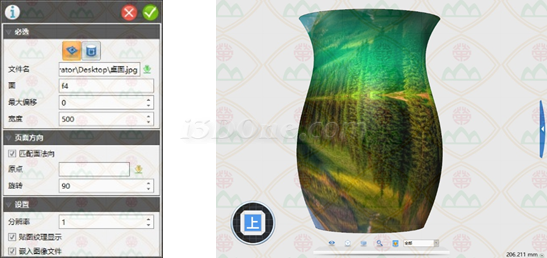

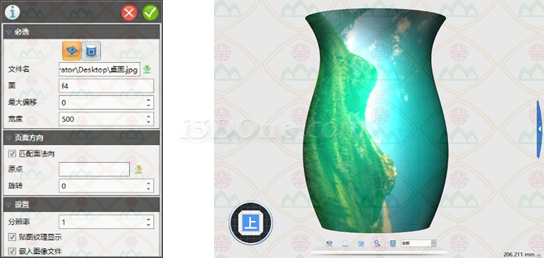

“分辨率”為“1”,勾選“貼圖紋理顯示”和“嵌入圖像文件”(如圖2-3-14)。
圖2-3-14
5.扭曲花瓶瓶身

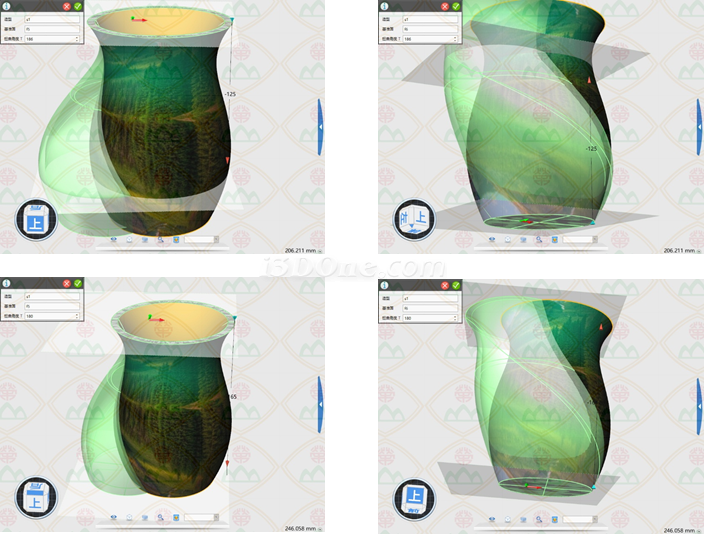

在“特殊功能”中選擇“扭曲”,“造型”選擇整個花瓶,“基準面”可選上表面,也可選下底面,適當調整扭曲的范圍(即哪些部分進行扭曲)和“扭曲角度”,設置如圖2-3-15所示。
圖2-3-15

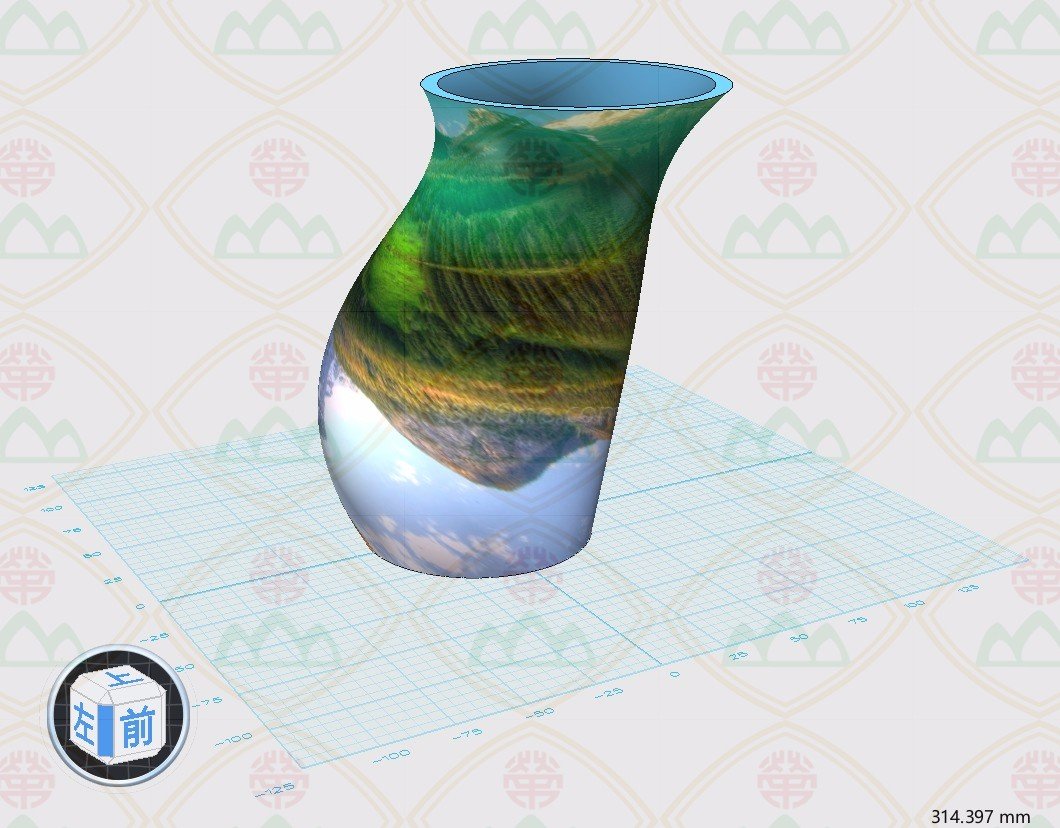

確定之后就可得到最終的花瓶模型,如圖2-3-16。
圖2-3-16
二、小拓展
像酒杯、礦泉水瓶等旋轉體都可以使用本節花瓶的方法進行制作,同學們可以使用旋轉這種方法試著設計這些作品。
