本文由佛山市榮山中學的趙粵平老師供稿

學習目標：

1.學會使用圓柱折彎命令

2.能夠使用直線命令繪制封閉草圖并拉伸

3.能夠使用預制文字命令在實體上進行刻字

4.能夠有創造性的設計三維實體作品

5.初步培養將生活中的常見物品在三維設計環境中進行表達的能力



同學們，經過上一章的學習，我們了解了三維實體設計技術的主要功能，了解了3DOne三維設計軟件的強大功能和簡單易用的操作，并掌握了使用3DOne三維設計軟件進行設計的基本能力，下面我們繼續學習它其他的工具和命令，讓我們進入設計小天地，一展小身手！在這一節里，我們學習臺燈的設計過程和方法。

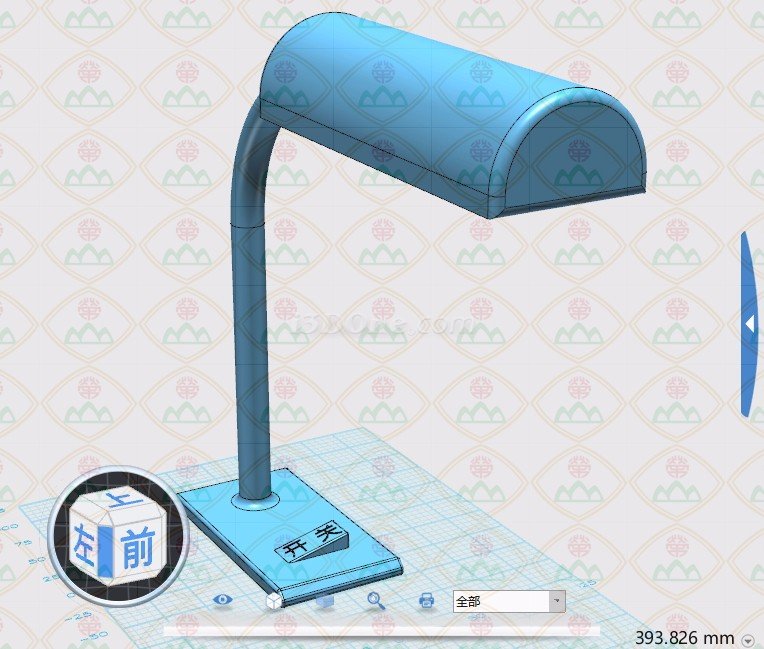

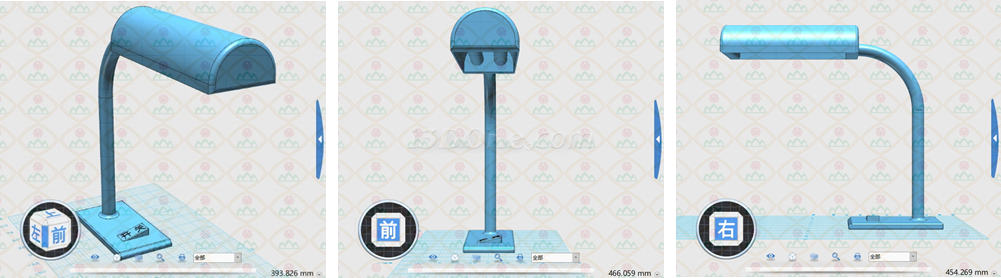

臺燈一般是由底座、支撐燈罩的燈桿、燈罩、光管等部分組成的，我們依次設計完成這幾個部分，然后渲染材質，還可以刻上文字，這樣一臺精致的臺燈就制作完成了。

圖2-1-1



一、設計過程

1.繪制臺燈底座

臺燈底座是個長方體，除了常用的“六面體”命令外，也可以再嘗試一下使用“草圖繪制”中的“矩形”命令完成。

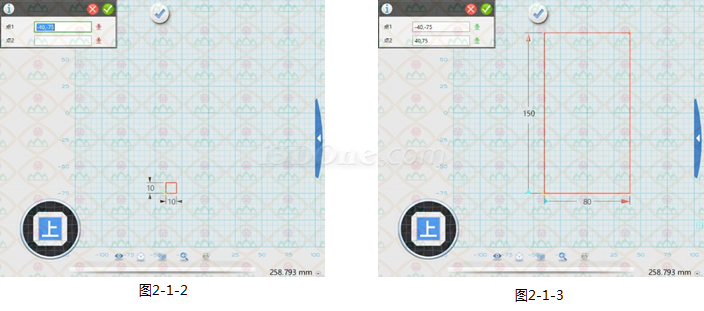

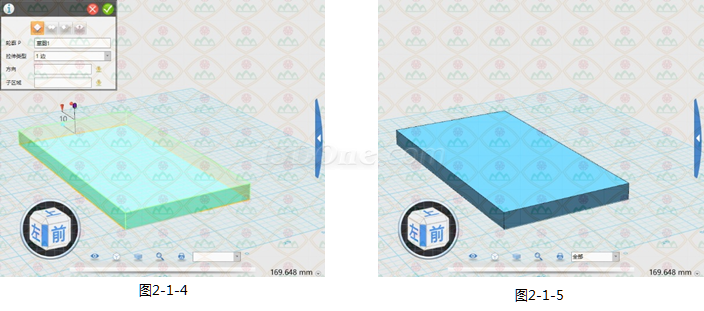

在“草圖繪制”中選擇“矩形”，進入草圖編輯模式，首先定義矩形的左下角位置（如圖2-1-2），再定義右上角位置（如圖2-1-3）， 繪制完成后退出草圖編輯模式，“拉伸”，厚度“10”（如圖2-1-4），繪制完成（如圖2-1-5）。





2.繪制臺燈豎立燈桿

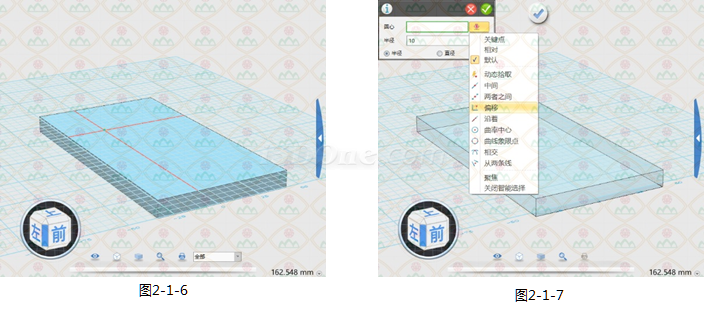

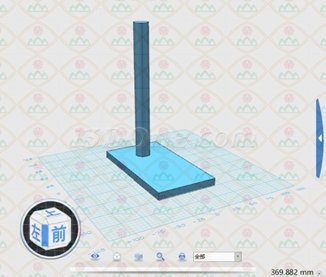

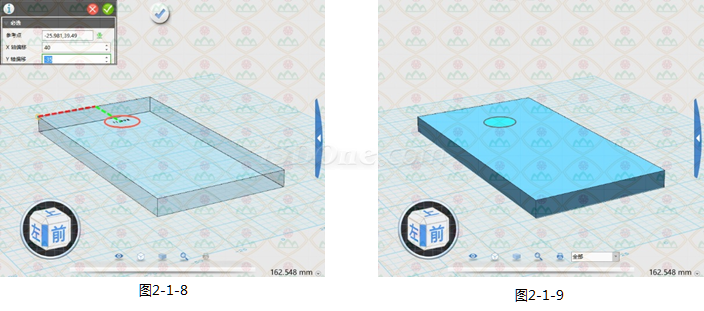

這根燈桿是建立在底座的上底面之上，在“草圖繪制”中選擇“圓形”，在底座的上底面上任意位置點擊一下，這樣就選好了是以底座的上底面為草圖所在平面（如圖2-1-6）。進入草圖編輯模式， 燈桿是建立在上底面的中軸線上，因此先要定好圓心的位置，通過拖動鼠標的方式，難以保證圓心是在中軸線上。這次使用“偏移”的方式（如圖2-1-7），以底座的一個頂點為參考點，此時的偏移就是以這個參考點為坐標軸原點，底座的寬是80，因此x軸偏移量為“40”，y軸的偏移量可設為“-35”（如圖2-1-8，為何剛才是正40，現在是負35？這是和x、y軸的正負方向有關），圓的半徑取10，繪制完畢，退出草圖編輯模式（如圖2-1-9）。在底座上拉伸剛畫好的圓，高度180（如圖2-1-10）。

圖2-1-10



2.繪制臺燈彎曲燈桿

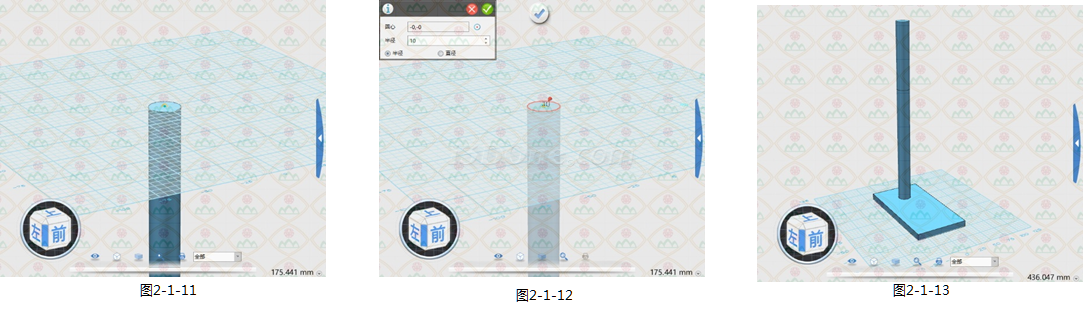

彎曲燈桿是在豎立燈桿的基礎上彎曲了90度。同樣，在“草圖繪制”中選擇“圓形”，在燈桿的上底面上任意位置點擊一下，選好以燈桿上底面為草圖所在平面（如圖2-1-11），通過“曲率中心”方式定義好圓心位置，半徑同樣為“10”（如圖2-1-12），拉伸高度為“100”（如圖2-1-13）。

_ueditor_page_break_tag_

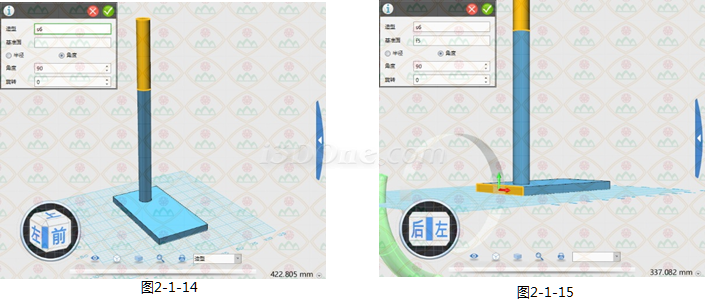

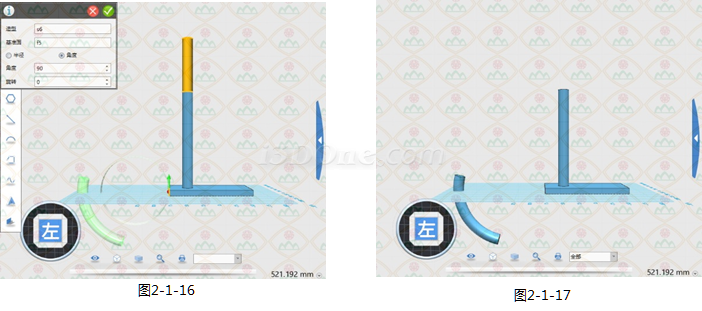

再把這根新建立的燈桿折彎。在“特殊功能”中選擇“圓柱折彎”，在“造型”中選擇這根燈桿（如圖2-1-14），在“基準面”中選擇底座的后底面（如圖2-1-15），使用“90”度“角度”，旋轉“0”度（如圖2-1-16），繪制完成，效果如圖2-1-17。

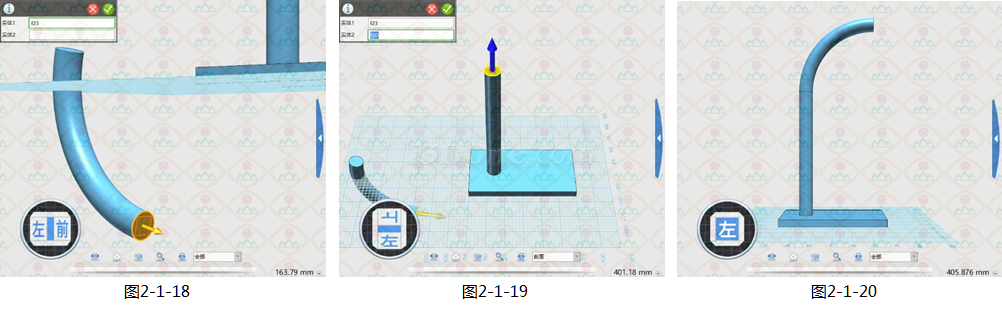

選擇“自動吸附”，“實體1”選擇彎曲燈桿的下底面（如圖2-1-18），“實體2”選擇豎立燈桿的上底面（如圖2-1-19），完成放置，如圖2-1-20。

3.繪制臺燈燈罩

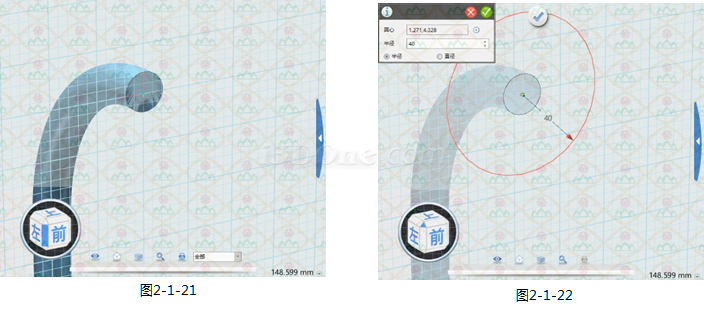

選擇“草圖繪制”中的“圓形”，在彎曲燈桿的底面上任意位置點擊一下，選好所在平面（注意：有時如果平面不好選擇的話，可放大后再行選擇，如圖2-1-21），通過“曲率中心”方式定義好圓心位置，半徑同樣為“40”（如圖2-1-22）；

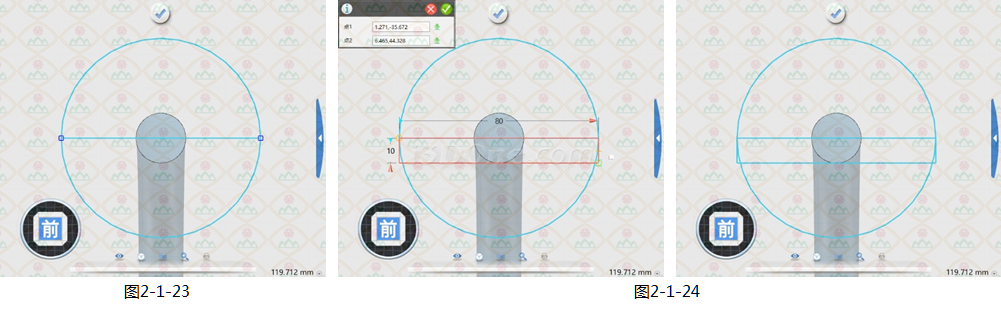

選擇“草圖繪制”中的“直線”，繪制出一條水平直徑（如圖2-1-23）；點擊“草圖繪制”－“矩形”命令，以直徑的左端為“點1”，10×80（注意：操作時可在定好點1位置后先向右拖動鼠標，隨著長度為圓的直徑“80”時，再轉向下方定義“點2”，如果寬度很難通過拖動調整為“10”時，可以先隨意拖動出一個寬度，再點擊寬度數值進行修改，如圖2-1-24）；

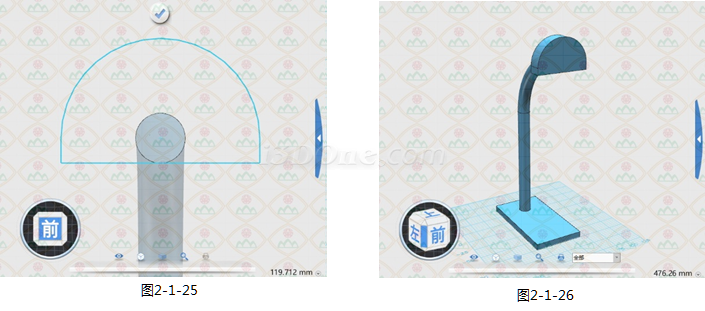

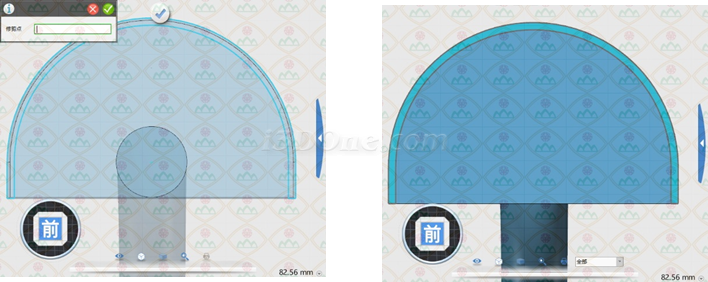

選擇“草圖編輯”中的“單擊修剪”，刪除多余的線段，形成半圓＋矩形的形狀（如圖2-1-25）；“拉伸”，厚度“20”，燈罩左側部分繪制完成（如圖2-1-26）。

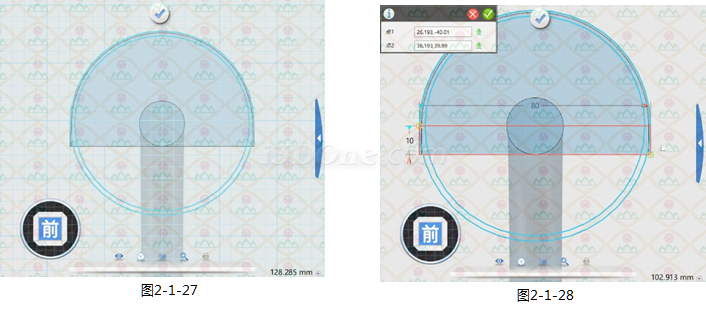

再以燈罩為平面，通過“曲率中心”方式定義好圓心位置，先繪制一個半徑同樣為“40”，再繪制一個半徑為“38”的同心圓（如圖2-1-27）；同樣地，以大圓直徑的左端為“點1”，繪制10×80的矩形（如圖2-1-28）。

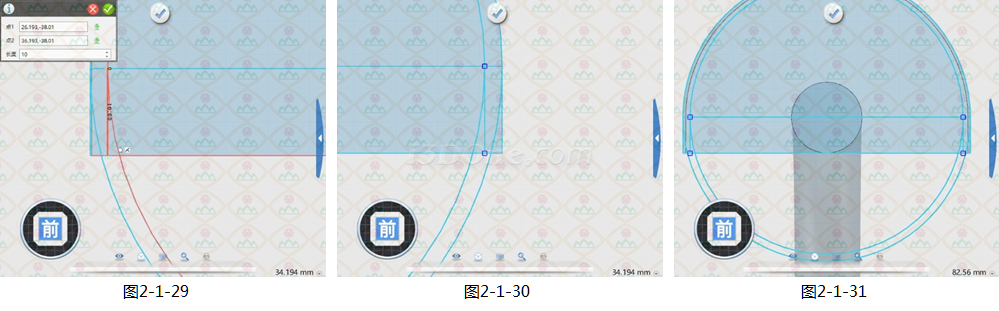

點擊“草圖繪制”－“直線”命令，在左端從小圓與矩形的交點起作長為10的線段，構成一個2×10的小矩形（如圖2-1-29），同樣地，在右端也繪制出一個2×10的小矩形（如圖2-1-30）。即，在左右兩端各有一個2×10的小矩形（如圖2-1-31）。



點擊“草圖編輯”－“單擊修剪”命令，把圖2-1-31中多余的線段刪除掉，只剩下如圖2-1-32中的線段。

圖2-1-32

_ueditor_page_break_tag_

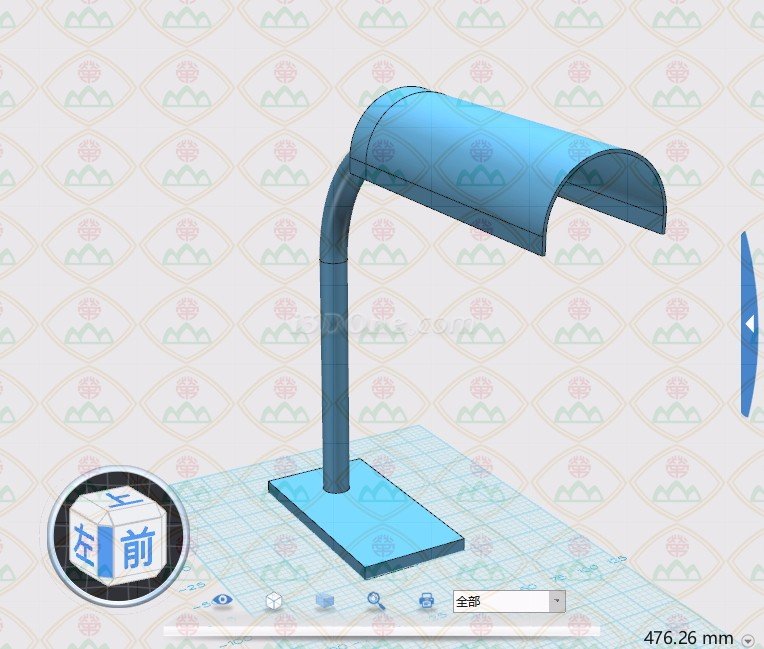

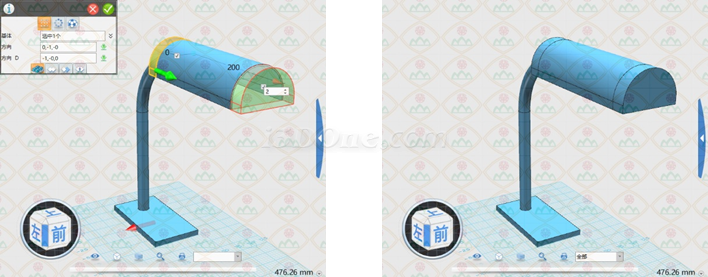

“拉伸”，長度180，繪制成燈罩的中間部分，如圖2-1-33。

圖2-1-33



通過“陣列”命令，繪制完成燈罩的右側部分（如圖2-1-34）。

圖2-1-34



4.繪制臺燈燈管

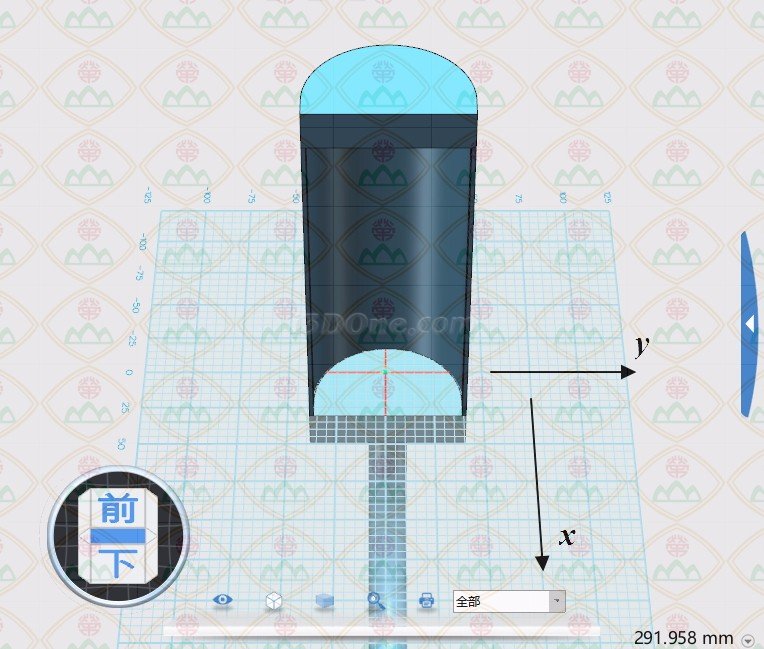

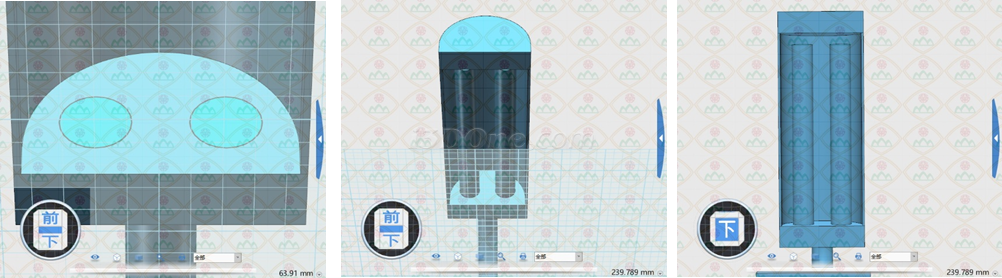

燈管是隱藏在燈罩里面的，因此需要調整適當的視角，在左側燈罩面上繪制草圖，注意：在這個草圖中的x、y軸正向跟以往不同，如圖2-1-35所示。

圖2-1-35

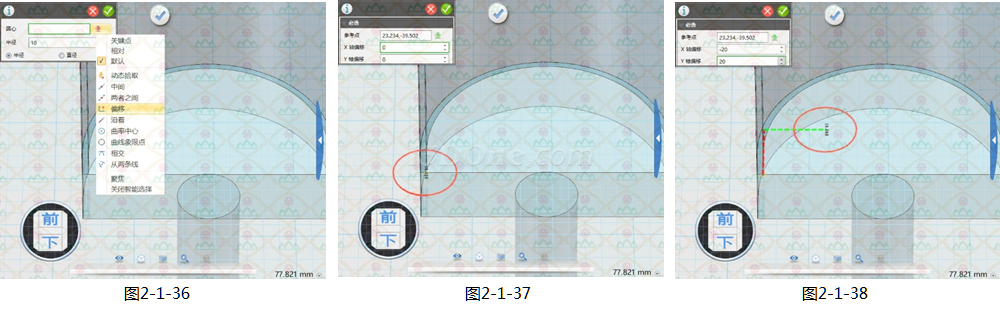

兩根燈管的位置是對稱的，先繪制左邊的燈管，使用“偏移”方式來定義圓心位置（如圖2-1-36）。“參考點”選擇燈罩內側左邊與截面交點（如圖2-1-37），X軸偏移“-20”，Y軸偏移“20”（如圖2-1-38），半徑“10”。

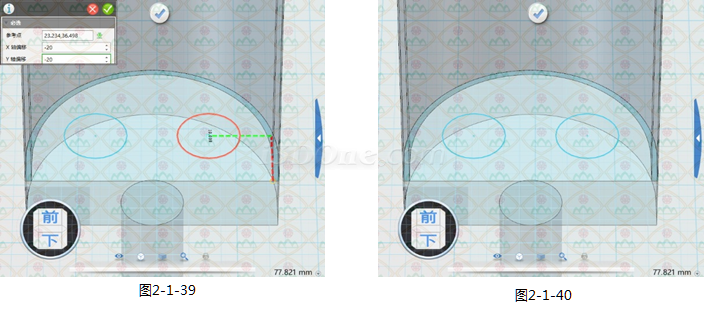

對稱地，繪制右邊的燈管，這時的X軸偏移“-20”，Y軸偏移也是“-20”（如圖2-1-39），半徑“10”，兩根燈管繪制完畢（如圖2-1-40）。



拉伸170，燈管繪制完畢。

圖2-1-41

_ueditor_page_break_tag_

5.繪制臺燈開關

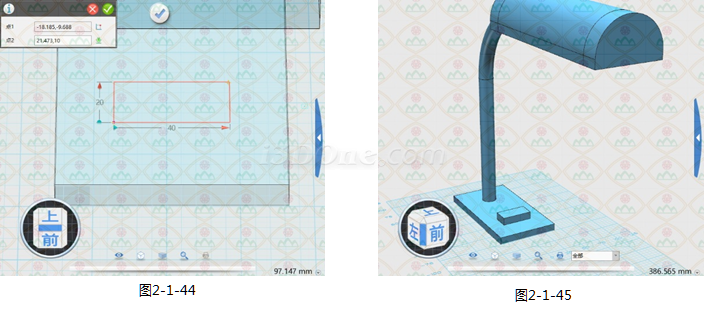

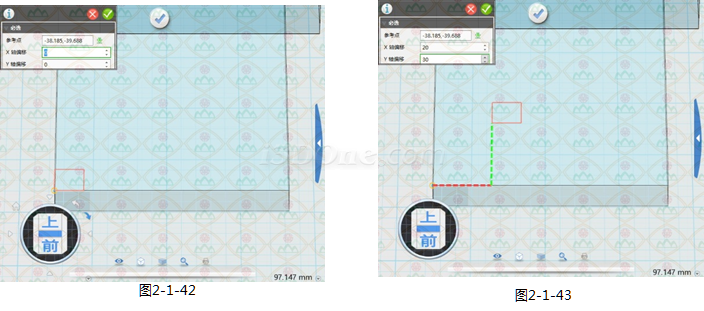

在臺燈底座上繪制“矩形”，通過“偏移”方式，先以左下角為“參考點”（如圖2-1-42），再X軸偏移“20”，Y軸偏移“30”（如圖2-1-43），矩形寬20、長40（如圖2-1-44），拉伸10（如圖2-1-45）。

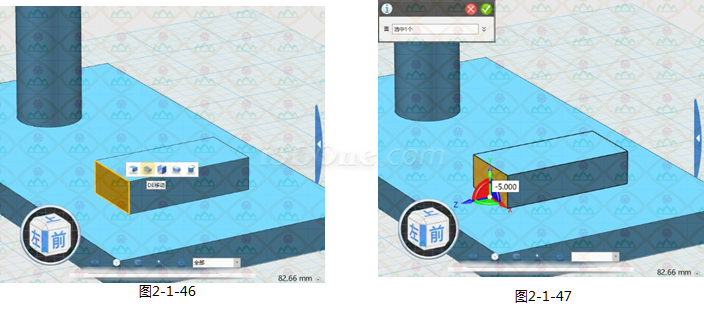

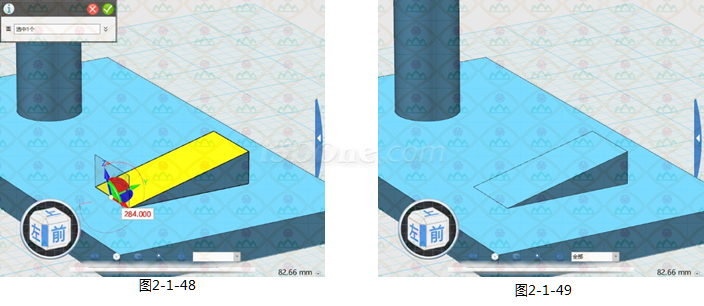

選中開關的左底面，“DE移動”命令（如圖2-1-46），在Y軸上向下移動高度的一半即“-5”（如圖2-1-47），繞X軸旋轉“284”度（如圖2-1-48），將其“削除”一半（如圖2-1-49）。

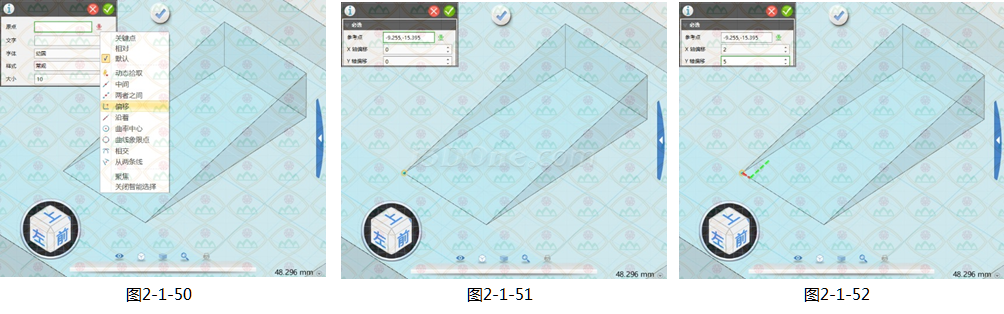

點擊“草圖繪制”－“預制文字”，在開關的傾斜平面上建立草圖平面，“原點”使用“偏移”方式（如圖2-1-50），“參考點”選擇開關的左上角（如圖2-1-51），X軸偏移“2”，Y軸偏移“5”（如圖2-1-52）。

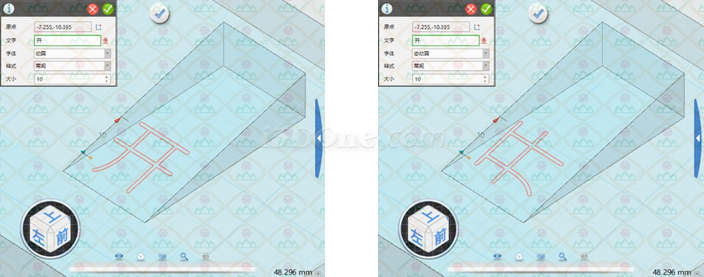

輸入文字“開”，此時的文字方向與我們設想的不一樣（如圖2-1-53），修改字體為“@幼圓”，文字方向左轉90度（如圖2-1-54），大小為“10”。



類似地，輸入“關”字，由于文字大小為10，邊距為5，因此X軸仍偏移“2”，Y軸偏移量為“5＋10＝15”，方向相反，為“-15”（如圖2-1-55）。

圖2-1-55

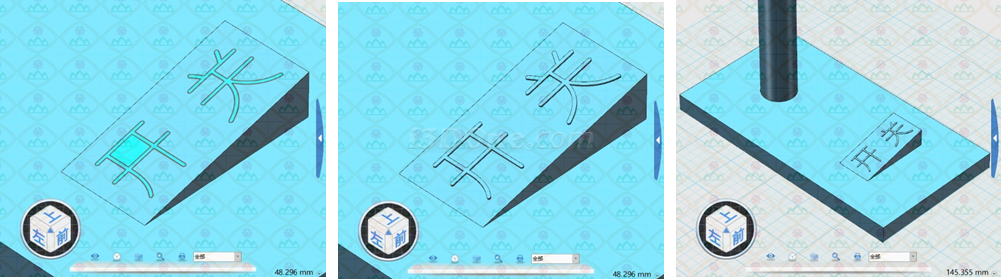

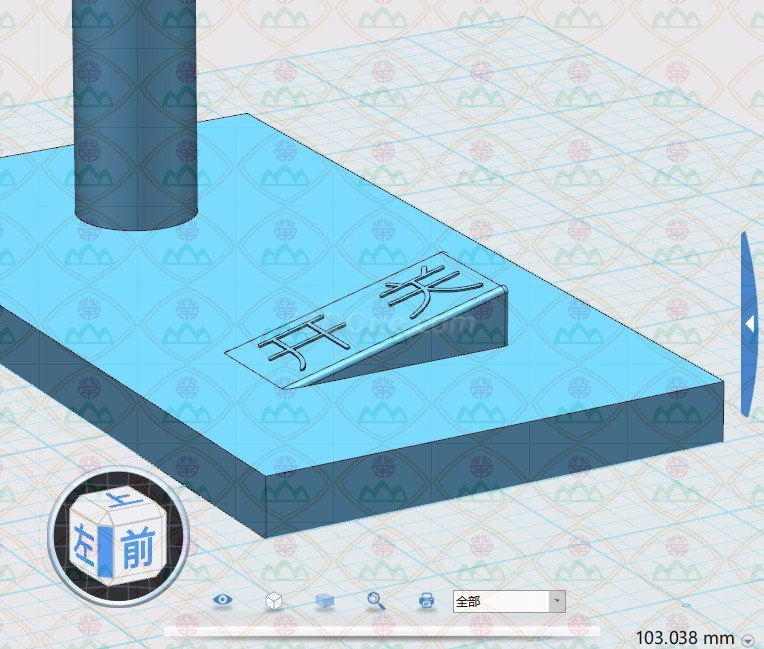

拉伸，不能太厚，“0.3”左右即可（如圖2-1-56）。

圖2-1-56

_ueditor_page_break_tag_

6.美化

將開關各邊設置圓角，范圍“1”，如圖2-1-57。

圖2-1-57

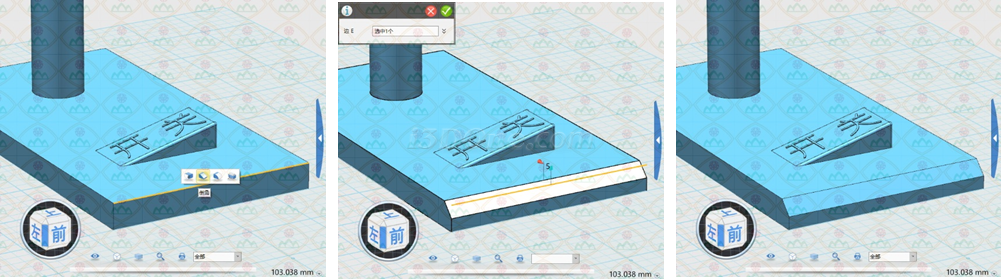

臺燈底座，選中棱，點擊“倒角”，如圖2-1-58。

圖2-1-58

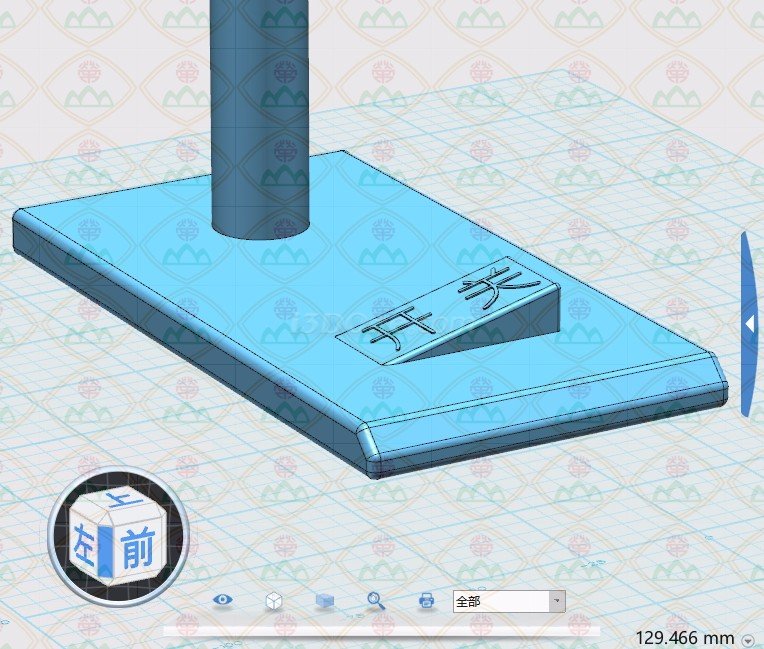

為臺燈底座的各條邊設置圓角，范圍“2”（如圖2-1-59）。

圖2-1-59

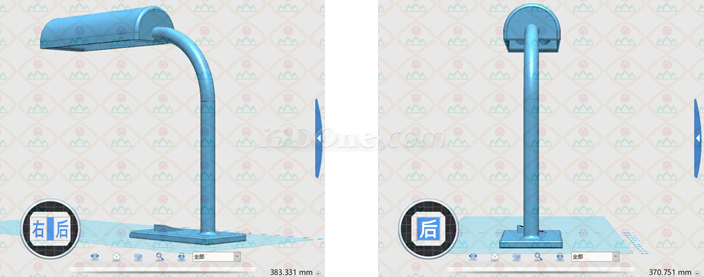

再為臺燈的其它各個部件設置圓角，如圖2-1-60。

圖2-1-60



至此，臺燈繪制完畢。



二、小拓展

1.在這次繪制過程中，我們都是使用草圖編輯再拉伸的方式完成，制作出來的效果跟以前使用基本實體（六面體、圓柱體）是一樣的，請同學們嘗試一下使用實體來制作。

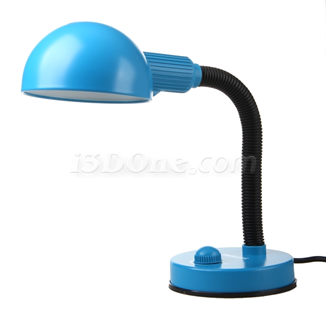

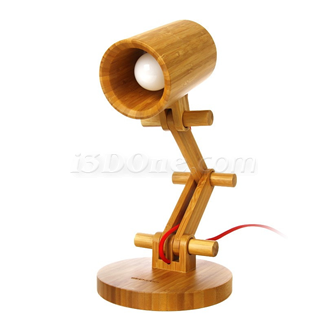

2.隨著生活水平的不斷提高，產品的極大豐富，臺燈的造型也變得越來越豐富，越來越美觀，請同學們試著把自己的臺燈設計處理，并嘗試著把臺燈進行修改、美觀和完善。
