評價一個產品結構設計好壞最主要的標準之一,就是看該產品能否順利的進行大批量投產,而每一個結構件批量化投產,都必須依托模具成型。產品等壁厚設計是模具成型最關鍵的因素之一,當然這個等壁厚并不是要完全一致,在成型允許條件范圍內,是允許有一定差異存在的。為了確保設計出來的產品具有良好的結構,對產品結構進行厚度檢測就顯得尤為重要。

在本篇文章中,小編將向大家介紹如何在中望3D中進行厚度檢測。

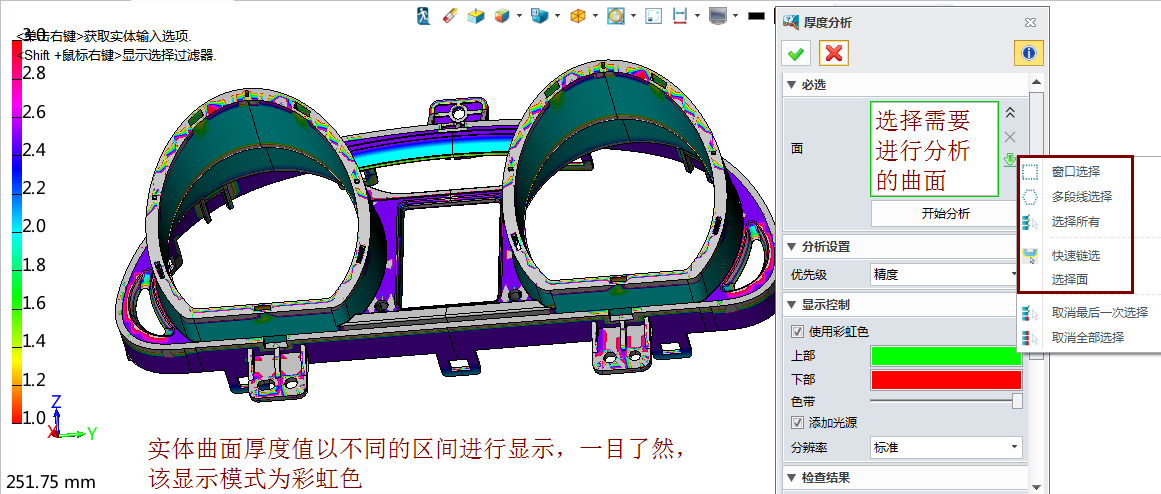

首先單擊工具欄“查詢”模塊中的“厚度分析”功能圖標,系統將彈出“厚度分析”設置對話框,如圖1所示。


圖1 厚度分析設置界面

在這個設置過程中,小編總結了一下幾點注意事項供各位讀者參考:

第一,必選項中的“面”,如果選擇單個曲面,那么系統就只分析所選面的厚度,可以用窗口選擇全部或者局部曲面。

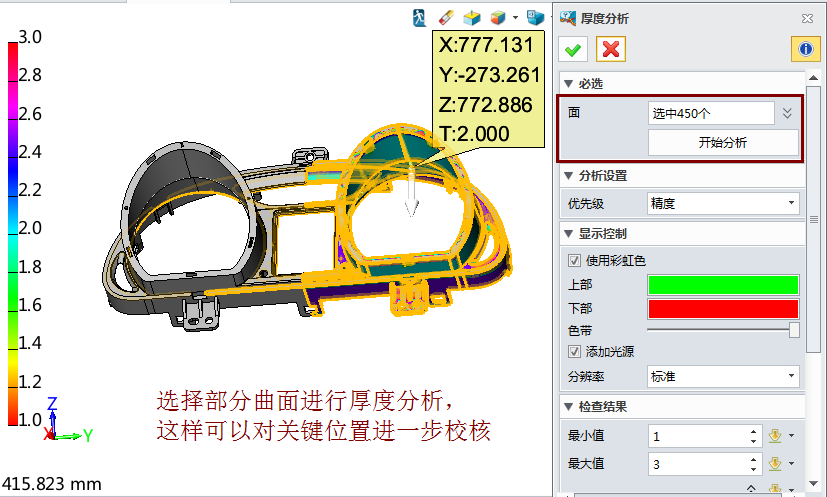

如圖2所示,在設置對話框中,在必選項“面”中選擇目標曲面,即可得到部分曲面的分析效果。


圖2 部分曲面厚度分析

如果該選項為空,系統默認對所有曲面進行厚度分析,定義厚度最大值與最小值,點擊開始分析即可。

第二, 曲面厚度值將根據設置的顏色區間進行劃分。

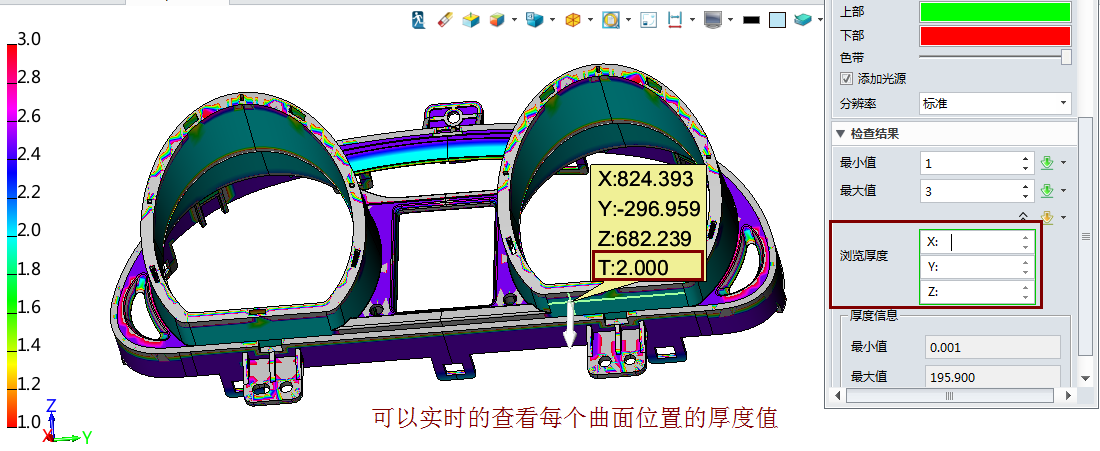

第三, 中望3D支持實時查看任意坐標曲面的厚度值,如圖3所示。


圖3查看目標位置的厚度值

以上就是中望3D厚度分析功能和操作的一些簡單介紹。總的來說,中望3D的厚度分析在操作和結果展示層面,是比較便捷、合理的:首先,與其他軟件相比,在中望3D中不同區間的厚度一目了然,設計師不需要通過切剖面來查看厚度值;此外,中望3D只需要選擇好分析目標、設置好厚度最大最小值即可,其分析結果會以3D形態、不同顏色進行展示,更加直觀,有利于設計師快速定位問題點并加以修改,確保產品設計高質量。
