產品的質量信息對于廠家在產品重量控制,前期的成本預算、價格控制等方面都具有重要的指導意義。本文將向大家介紹專業高效的國產三維CAD軟件——中望3D在質量測量方面的使用方法,以便大家可以通過中望3D的質量查詢模塊即可輕松掌握準確的產品質量信息。

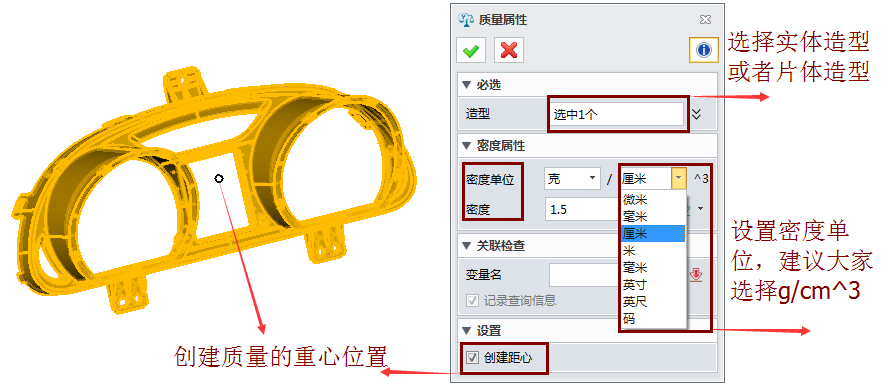

首先,我們單擊工具欄“查詢”模塊中的“質量屬性”,系統將彈出“質量屬性”對話框,選擇需要計算的造型,單擊“確定”按鈕,系統將計算出造型的質量,詳細操作界面如圖1所示。


圖1 中望3D質量屬性設置界面

這里需要注意的是:

第一,在中望3D中,支持對實體造型、片體造型、裝配體文件進行質量計算。如果需要對裝配體文件進行質量計算,在“質量屬性”對話框中的“造型”選項下不做任何操作,系統將默認對繪圖區所有組件進行質量計算。

第二,在一個裝配內的隱藏和禁用組件,在求解期間將會被忽略。

第三,中望3D通過質量屬性命令,可直接得到重心位置,方便設計師直觀地查看,在得到重心位置的同時也計算質點,這對于結構力學分析是有很大幫助的。

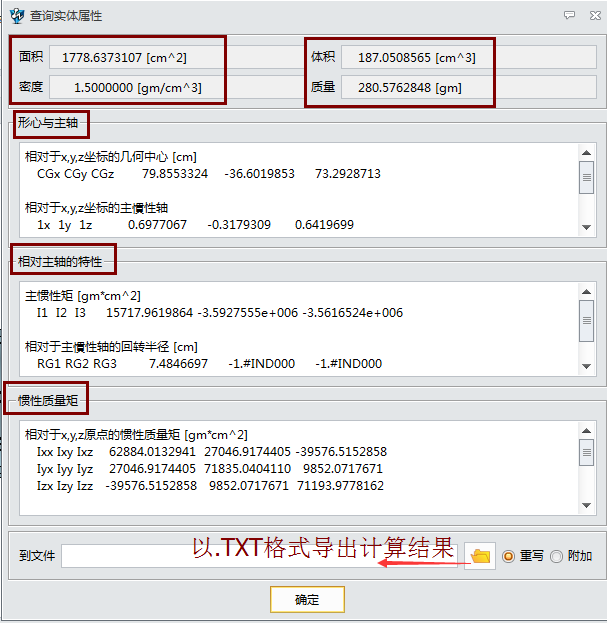

下圖2中是中望3D實體造型質量計算的結果,設計師可以根據需要,把這些信息通過.txt文檔的格式導出,方便后續查看和調用。


圖2 中望3D實體造型質量計算結果

以上,就是中望3D質量檢測功能的簡單介紹。相比其他一些三維軟件,中望3D的質量檢測操作便捷,計算結果也更加直觀,不需要進行繁瑣的質量換算等操作,更有利于設計師高效地完成設計工作。
