隨著市場競爭的日趨激烈,模具企業對模具加工工藝技術的要求更高,模具異形流道的加工就是其中之一,由于其加工復雜,因此,需要有高效、專業的CAM編程軟件才能確保加工的品質和效率。中望3D是集產品造型設計、模具設計、2-5軸加工于一體的專業CAD/CAM一體化軟件,能幫助模具企業高效應對各種新挑戰。本文將結合一個實例,向大家介紹中望3D在模具異形流道的加工方法——驅動線切削。
下圖1即是我們本次的例子圖示,下面我們看看具體的步驟:

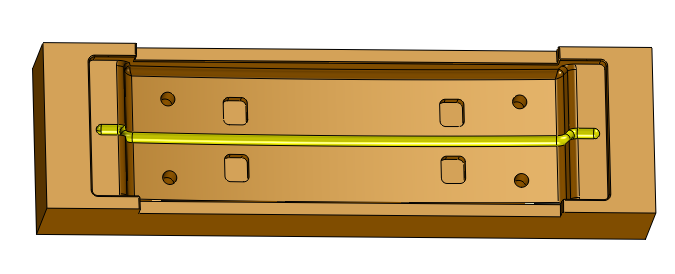

圖1 案例圖示
第一步:提取驅動線
點擊“邊界曲線”提取流道的邊界(圖2),再使用“3D中間曲線”計算出流道的中心線,也就是驅動線(圖3)。

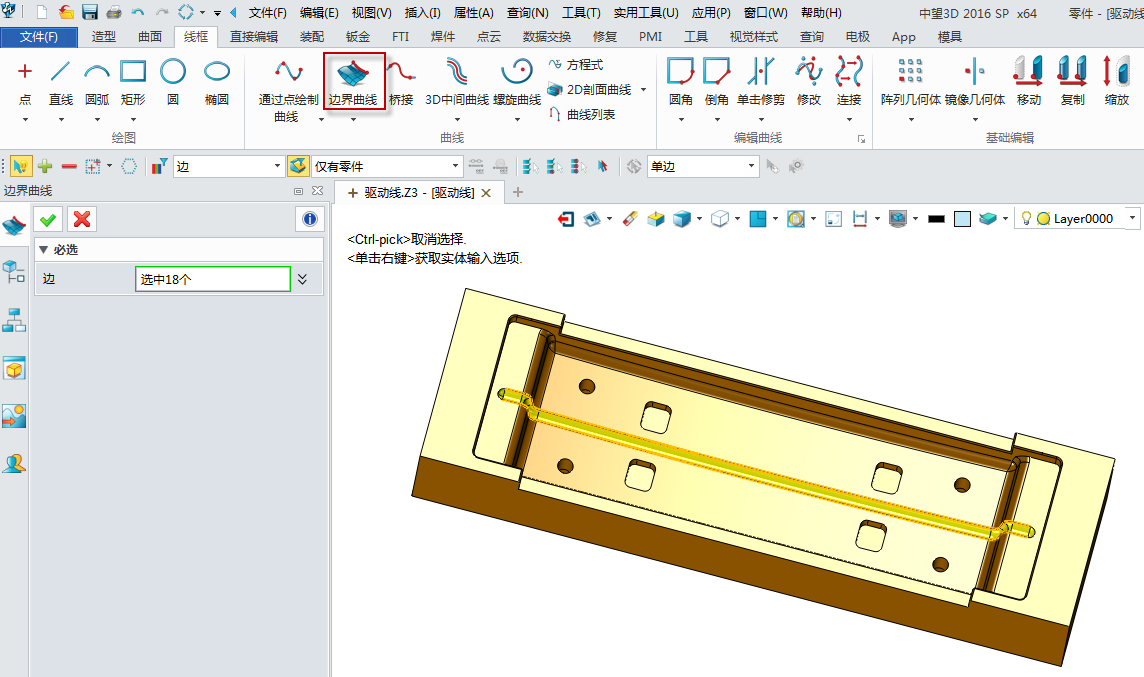

圖2 提取流道邊界

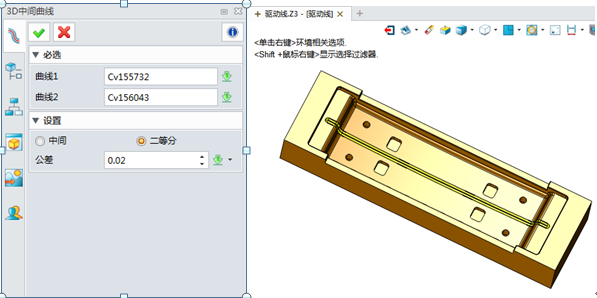

圖3 計算出驅動線
第二步:使用驅動線切削加工流道
進入加工方案,點擊“驅動線切削”,選擇剛才計算出的驅動線為輪廓(圖4)。

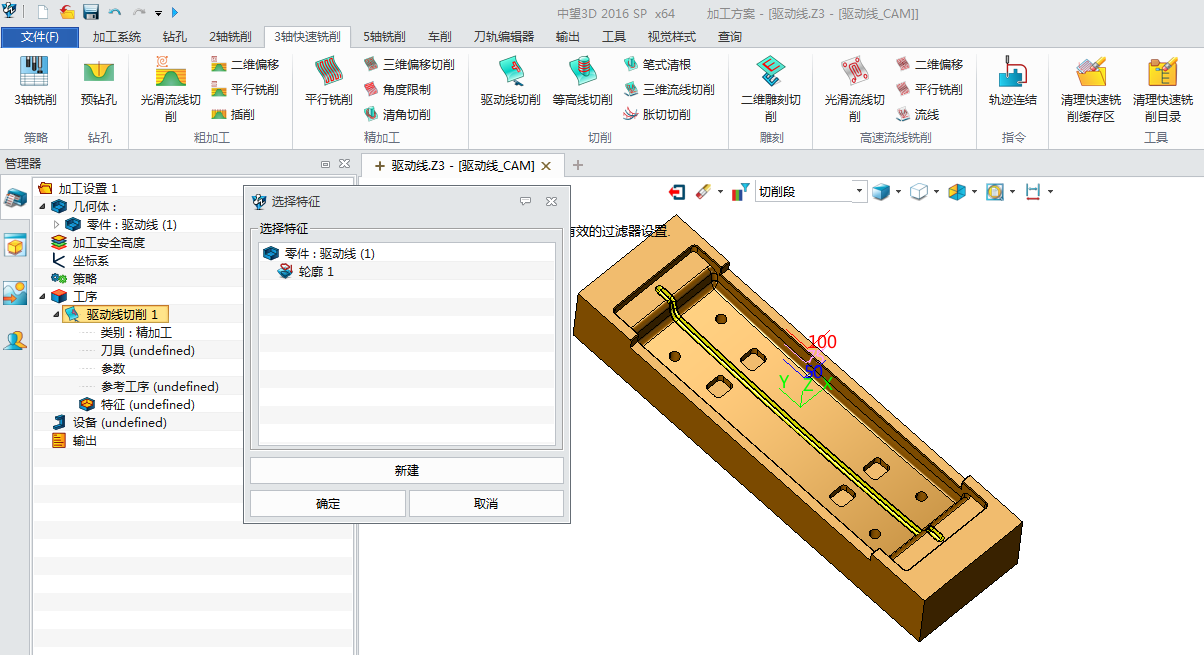

圖4 選擇驅動線
再選擇加工刀具R1(圖5),其它使用默認參數。

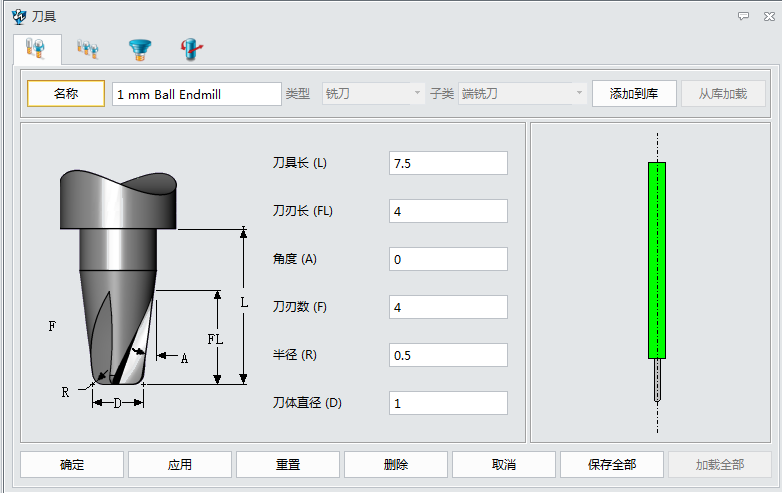

圖5 選擇刀具
點擊計算刀軌得到刀軌(圖6)。

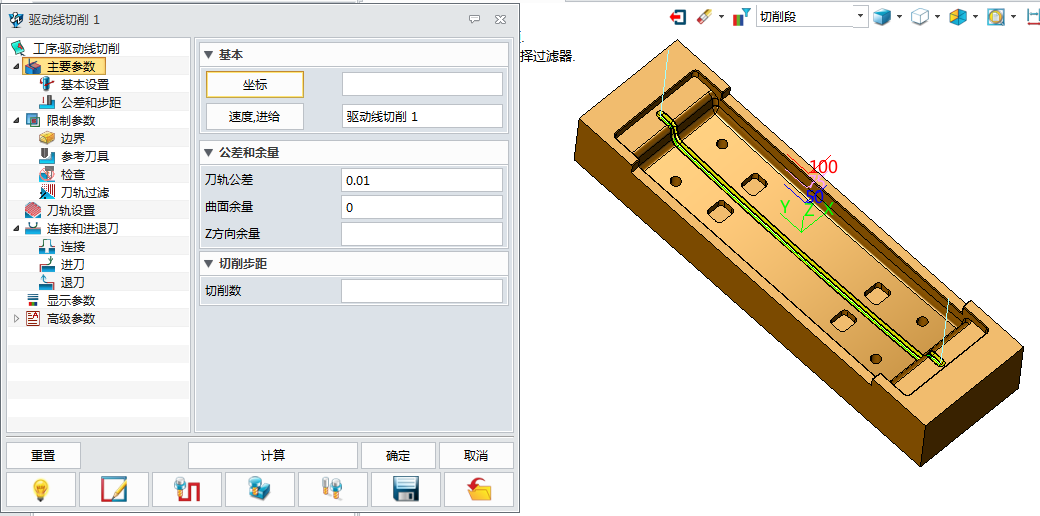

圖6 計算刀軌
通過以上兩步操作,我們就可以輕松完成模具異形流道的CAM工作,再生成G代碼輸入到加工中心,即可完成模具異形流道的加工,非常高效便捷。
馬上下載中望3D 2016版,享受高效靈活的設計體驗:http://www.zw3d.com.cn/product-58-1.html
