在產品設計和制造過程中,為了更清楚地掌握產品的內部結構,工程師們經常需要通過三維CAD軟件的剖面視圖功能來了解產品的結構情況。新發布的中望 3D2017版,對剖面視圖的功能進行了升級強化,更加智能,有助于工程師們更好地掌握產品內部信息。下面,我們以圖1中的聯軸器為例,一起來看看中望 3D2017版剖面視圖功能的新亮點。
圖1聯軸器
亮點一:提供智能手柄控制剖面

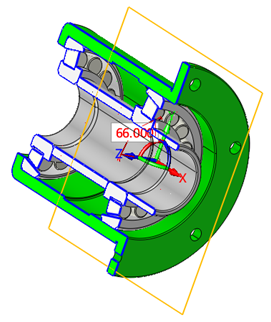

工程師只需要通過鼠標,即可對模型進行直接拖拽移動,并且通過360°旋轉坐標軸來控剖面位置,從而獲得需要的剖面效果,如圖2所示。
圖2智能手柄控制剖面
亮點二:動態剖面視圖保存功能

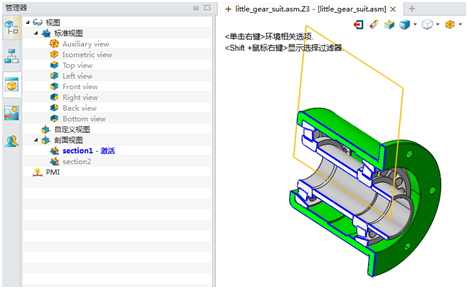

視圖管理器新增了“剖面視圖”節點,可用于保存創建的剖面視圖,如圖3所示,保存后的剖面視圖支持重定義、重命名、刪除和激活等操作。
圖3視圖管理器新增“剖面視圖”

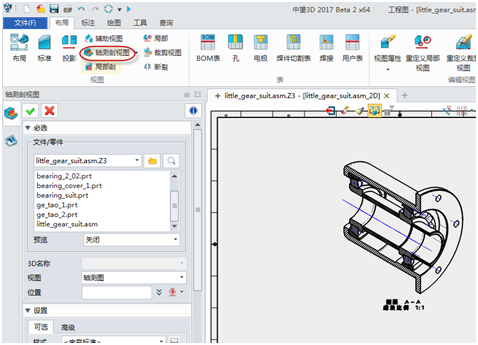

在3D環境定義并保存的“剖面視圖”,可直接應用到工程圖中“軸測剖視圖”的創建,如圖4所示,更加方便快捷。
圖4 工程圖中“軸測剖視圖”
亮點三:剖面視圖支持不同模式

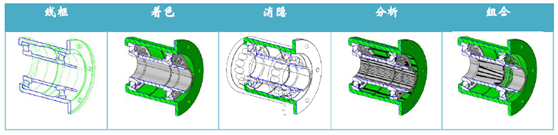

剖面視圖支持在線框、著色、消隱、分析、組合等顯示模式下顯示剖面視圖,如圖5所示。
圖5剖面視圖支持不同模式
亮點四:剖面視圖支持尺寸測量

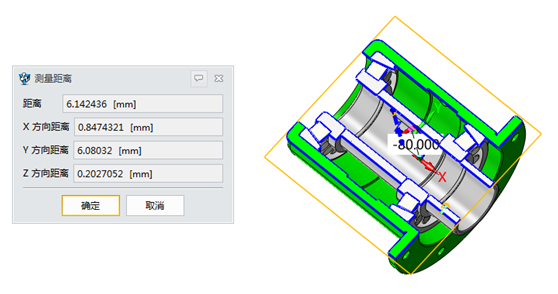

升級強化后的剖面視圖功能,支持在動態剖面視圖命令過程中測量相關的尺寸,如圖6所示。
圖6剖面尺寸測量
中望3D2017版的剖面視圖功能,新增了智能手柄控制、保存、多模式顯示、尺寸測量等功能亮點,強化后的剖面視圖更加貼合工程師的應用需求,并且操作便 捷,能幫助工程師更加清晰、全面地掌握產品的內部結構。
馬上下載中望3D2017版,體驗智能設計,讓創意無極限:http://www.zw3d.com.cn/product-58-1.html
