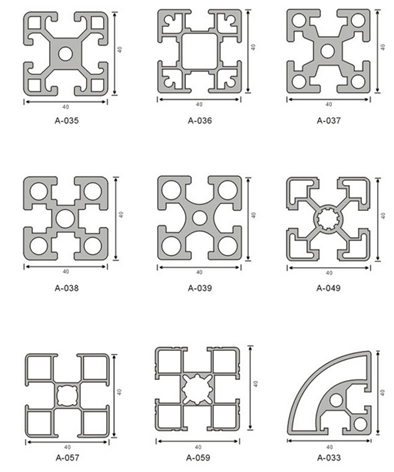

設計師在開發新產品的設計工作中,經常會遇到需要利用之前產品的某些特征、草圖截面,例如產品設計時所繪制的火箭腳、模具設計中的燕尾槽、鋁型材結構的框架等等。如圖1所示,這些草圖一般比較復雜,繪制起來會耗費較多的時間,而設計師在重復利用時,對草圖截面的形狀與尺寸往往不需要太大的變動。
圖1 復雜的草圖截面
當產品設計完成后,發現截面需要修改時,相信設計師們都希望在修改截面時,產品設計能自動進行變更,并且,能有一個管理器能體現出哪些零件已經變更,哪些零件沒有變更等信息,以便更清晰、有條理地管理這些數據。
新發布的中望3D2017版本中,Link鏈接管理器有所強化,新增了對外部草圖中的關聯關系進行管理的功能。以圖1中的鋁型材為例,用戶可以將需要使用到的鋁型材截面繪制在一個獨立的草圖檔中,以型號進行各草圖的命名,在后續使用中直接選取所需要的型號即可,非常高效便捷。
下面我們來看看具體的操作:
首先,新建一個零件,命名為“鋁型材截面”,如圖2所示。
圖2 新建零件

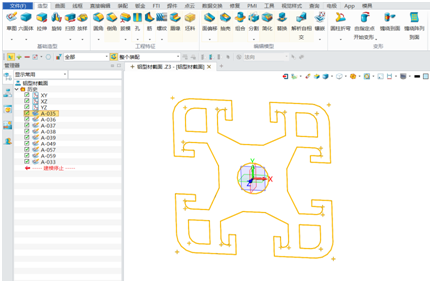

然后,繪制多張草圖,每張草圖按照截面型號進行命名,在各自草圖中繪制好各自所需要的截面,如圖3所示。
圖3 繪制草圖截面
下面,我們以設計辦公桌框架為例,在設計這個產品時我們需要用到鋁型材。我們先繪制出辦公桌的框架結構線,然后選擇“編輯”—“復制”—“外部草圖 ”命令(圖4)進行下一步操作。
圖4 選擇外部草圖命令

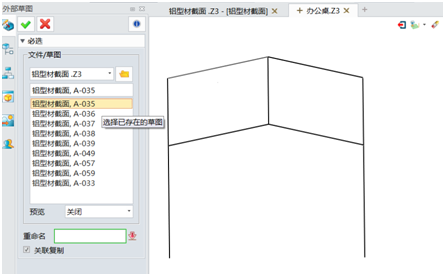

接下來,可以選擇所需要的截面形狀,導入到設計模型中,如圖5所示。
圖5 導入所需的截面形狀

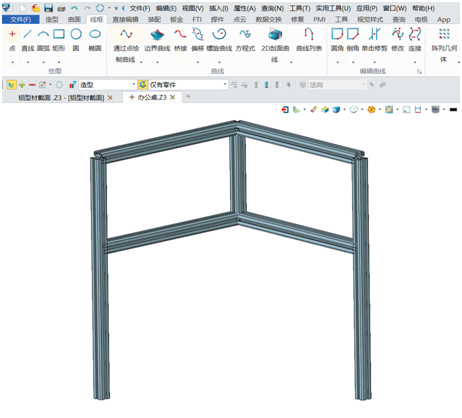

然后,使用“掃掠”功能,即可快速完成所需要的框架結構,如圖6所示。
圖6 掃掠得到所需框架結構
如果此時設計師需要對使用的型材進行修改,在中望3D2017版中,只需要修改“鋁型材截面”零件中相對應的截面即可。

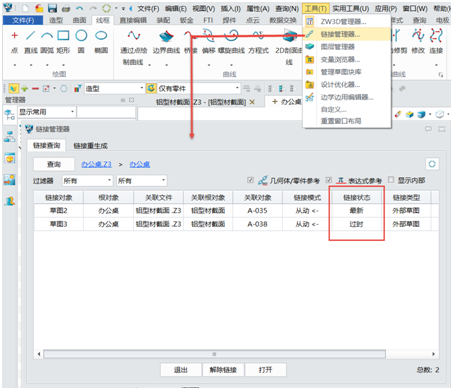

打開設計模型,使用“鏈接管理器”功能即可查看此零件中使用的外部引用是否是最新的。如下圖7所示,我們可以看出此設計中引用了兩種鋁型材截面,其中A-035未變更,A-038已經變更,但是模型未更新,此時只需要更新模型即可。
圖7 鏈接管理器
中望3D2017版強化了Link鏈接管理器的功能,幫助設計師靈活調用草圖、特征等設計數據,快速完成產品設計,并且能夠對零件信息進行清晰的管理,更加智能,更加高效。
