在產品設計過程中,設計師需要計算產品的最終質量并給出相應的材料清單,而專業的三維CAD設計軟件能提供材料屬性工具以及豐富的材料屬性庫,支持設計師輕松完成相關操作。
中望3D新發布的2017版,提供了強大的材料屬性工具,能全面滿足設計師們的日常工作需求,同時新增材料庫的導入導出功能,幫助設計師們定制專用材料庫,下面我們一起來看看這個功能吧!
一、制作零件材料屬性

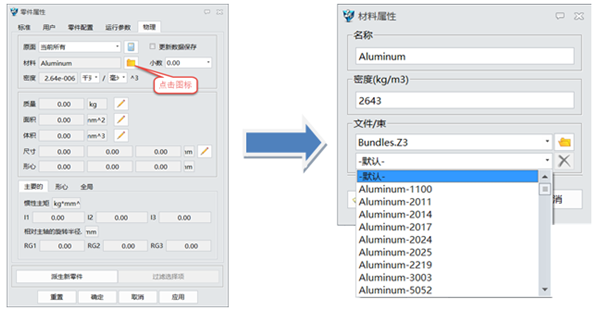

從工具選項卡進入“零件屬性”選項,彈出零件屬性彈窗,如圖1所示,點擊材料庫圖標,彈出材料屬性彈窗,從文件/束中選擇材料或者自定義材料名稱和密度,并點擊確定,這樣即完成了零件材料屬性制作,整個過程的操作都非常簡單方便。
圖1 零件屬性界面
二、材料庫的自定義及導入導出
中望3D 2017版還支持自定義材料庫并進行共享,設計師可以擁有自己的專用材料庫,我們來看看如何操作:

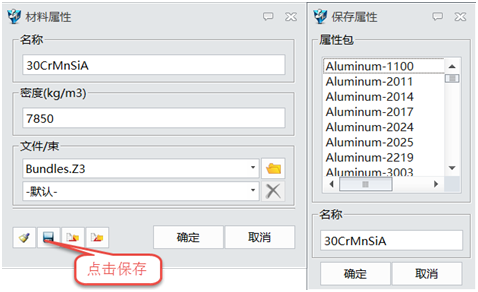

當需要自定義的材料較少時,可以直接在“材料屬性”彈窗中點擊保存,生成“保存屬性”彈窗,然后點擊確定即可,如圖2所示。
圖2 自定義材料操作

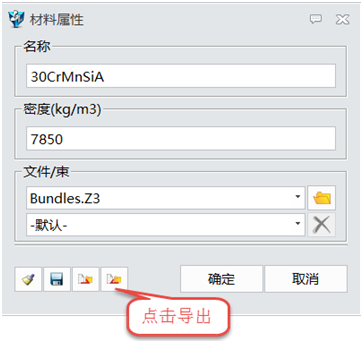

當需要自定義的材料較多時,可以在“材料屬性”彈窗中點擊導出(圖3),生成名稱為materials.txt的文件,如圖4所示;
圖3 材料屬性

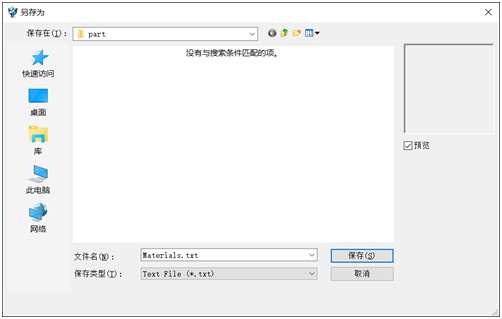

圖4 生成文件

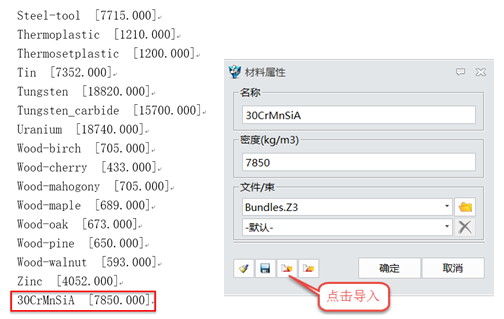

打開該文件,按文檔中其它材料的格式編輯新材料屬性,并保存,然后回到“材料屬性”彈窗,點擊導入修改后的materials.txt文件,點擊確定,這樣就完成了材料庫的自定義,如圖5所示;通過共享materials.txt文件,我們也能實現材料庫的共享。
圖5 導入文件完成材料庫自定義
三、材料庫的分類管理
當材料庫內材料數量較多時,所有材料放在同一個文件包會影響材料檢索選擇,下面而通過對自定義材料庫進行分類管理,能很好的解決這一問題。
首先復制前面產生的materials.txt文件,重命名為“結構鋼.txt”,打開文件,刪除多余材料,只保留30CrMnSiA,點擊保存;
來到D:\Program Files\ZWSOFT\ZW3D 2017(x64)\resource 文件夾,找到Bundles.Z3文件,復制一個副本,重命名為“結構鋼.Z3”;

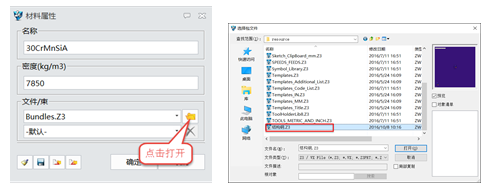

回到“材料屬性”彈窗,點擊打開文件/束,來到D:\Program Files\ZWSOFT\ZW3D 2017(x64)\resource 文件夾,選擇結構鋼.Z3,點擊打開,完成結構鋼族文件包的創建如圖6所示;
圖6 創建結構鋼族文件包

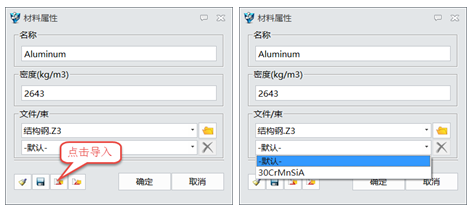

接著在結構鋼.Z3文件/束下點擊導入結構鋼.txt文件,點擊確定,完成材料庫的分類管理,如圖7所示,其余的類別則按相同方法完成即可。
圖7 材料庫分類管理
以上即是中望3D2017版中材料屬性工具的改進情況,該功能的強化,能幫助設計輕松定義零件材料屬性和定制專用材料庫,讓設計工作更輕松,更高效。
