圖層在二維CAD中的作用是對不同線型、線寬、標注、打印等進行整理歸類,而在三維CAD中,只有小部分三維CAD軟件是具有圖層這個概念的,有助于設計師在模具等設計中對不同零件進行整理歸類,使設計工作更快捷更方便。中望3D也具有圖層功能,本篇文章中,小編將為大家就中望3D圖層使用過程中的一些問題進行說明。

1、中望3D打開二維CAD后是否可以保留原先的圖層設置

如下圖1、圖2所示,中望3D打開二維CAD后,可以完整保留原先的圖層設置,對線型,線寬,標注等分類整理。

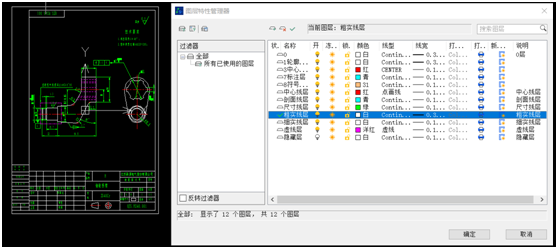

圖1 二維CAD的圖層

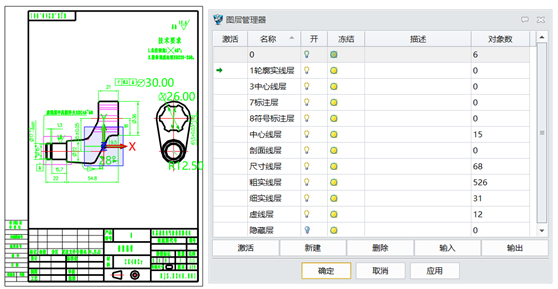

圖2 中望3D讀取后的圖層信息

2、中望3D打開UG(.prt)文件后,能否保留原先的圖層設置

中望3D打開UG(.prt)文件后,圖層數量名稱和圖層內的實體、曲面、線條都會保留,如圖3、圖4所示。

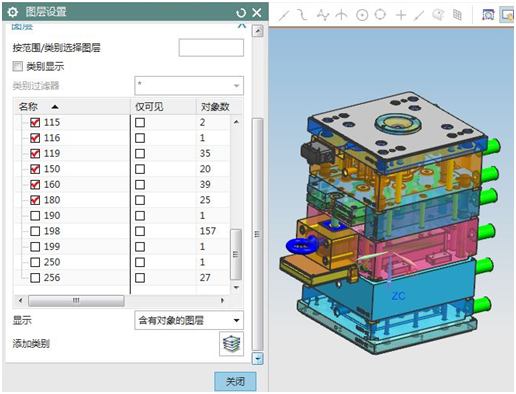

圖3 UG的圖層設置

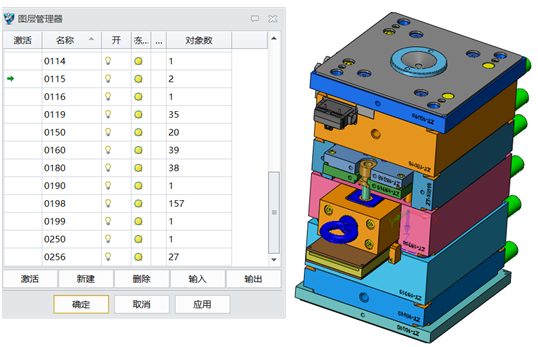

圖4 中望3D讀取后圖層信息

如果在UG軟件中隱藏了部分圖層或實體曲面,需在中望3D導入或打開設置中,勾選“隱藏實體和抑制組件”,才能顯示全部圖形,如圖5所示。

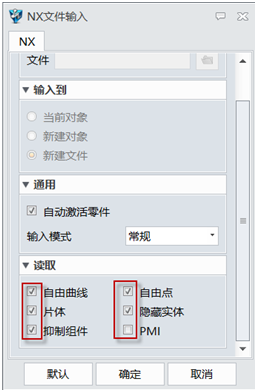

圖5 導入設置選項

3、中望3D如何查詢模型(實體,曲面,線條)圖層位置

鼠標點選模型,圖層管理器會自動顯示圖層的位置,如圖6所示。

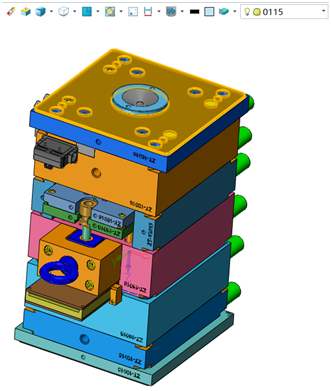

圖6 圖層查詢

4、中望3D如何把模型(實體,曲面,線條)移動到圖層

在過濾器是“造型”的狀態下,鼠標點選模型(實體,曲面,線條)再選擇移動后的圖層即可,如圖7所示。


圖7 圖層移動

5、中望3D如何實現復制圖層內所有模型

先用“復制”命令復制模型,再把復制后模型移動圖層,如圖8所示。

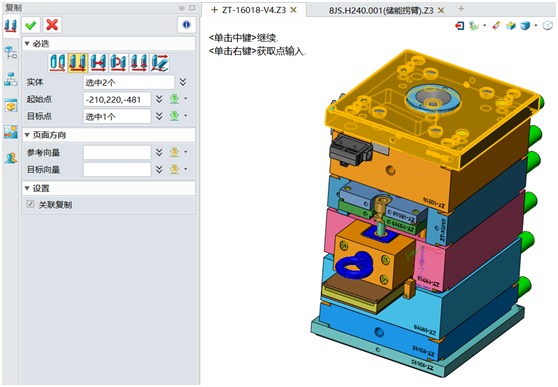

圖8 圖層復制

6、圖層的其它操作

新建圖層,直接點擊“新建”輸入圖層名稱,圖層名稱支持中文數字和字母;

激活圖層,雙擊圖層就可激活圖層,所有的模型默認保存在激活圖層內;

刪除圖層,如圖9所示,不能刪除激活圖層和有對象的圖層,需移動沒有對象后才能刪除。


圖9 刪除圖層

本文對中望3D圖層在使用過程中一些常見問題的處理技巧進行了介紹,相信能幫助各位設計師在后續的設計工作中達到更加便捷、方便的效果。
