制造型企業在鈑金零件和裝配出工程圖(平面圖)時,經常會遇到這樣的問題:軟件按照機械制圖原理默認出圖的方式,會顯示消隱線、折邊切線等,而這些線卻會影響到工程圖的識圖效果,特別是當這些線條數量很多時,還會讓圖紙看起來比較凌亂。如果我們要在CAD軟件中通過手動操作來刪除這些不需要的線條,雖然可以達到畫面簡潔的效果,但是操作起來的話會比較繁瑣,特別是在圖形比較復雜或是裝配零件較多時,帶來的刪除工作量也是非常大的。在本篇文章中,小編將以鈑金工程圖為例,向大家分享中望3D的一個實用技巧,解決上述的線條顯示問題。
如下圖1的零件所示,這些線條在鈑金生產圖紙中會影響視覺效果,在大型的裝配工程圖和復雜的鈑金件工程圖中,也會嚴重影響了車間工人識圖的效果。

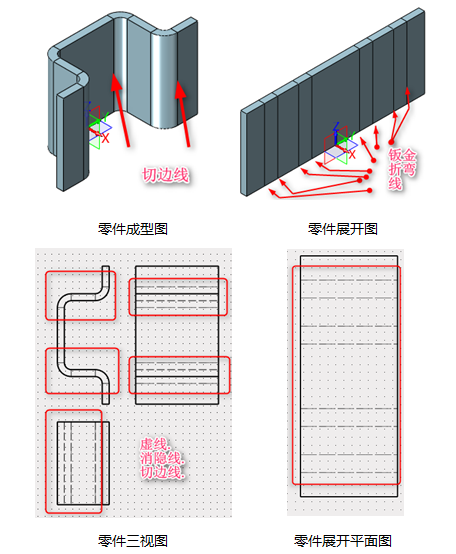

圖1 零件效果圖
因此,工程師們就需要把一些不需要用到的線條,通過處理,讓其在工程圖中不要顯示出來。下面為大家介紹中望3D實用的解決方法:
在工程圖插入視圖時,在菜單的“設置”選項中選擇“線條”-“單獨設置”,然后選擇要消除的線條類型,最后選擇“忽略”,操作可參照圖2所示的指引。另外,在視圖屬性里也可以實現這樣的設置功能。

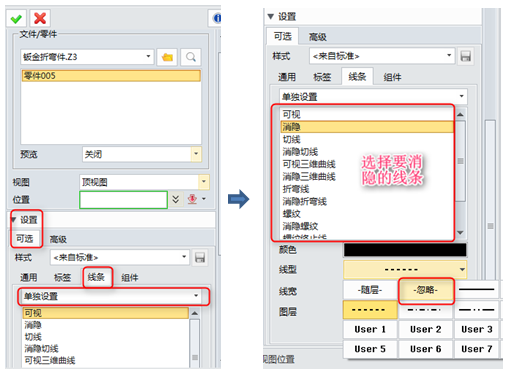

圖2 插入視圖的設置
如圖3所示,這就是設置后的樣式效果,明顯比圖1要簡潔、清晰得多。
圖3 設置后的效果
如果需要顯示鈑金折彎線條時,我們可以在“視圖屬性”里做出如下圖4的選擇,即會出現鈑金折彎線了,效果如圖5所示。

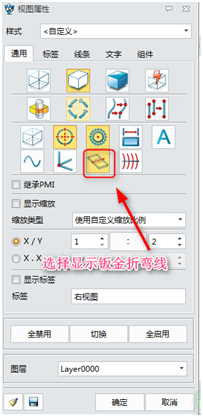

圖4 視圖屬性

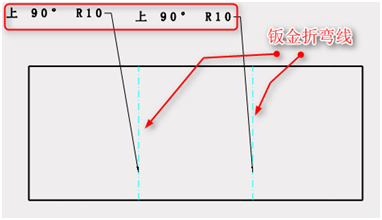

圖5 鈑金折彎線效果圖
按照以上的操作,我們就可以解決一些工程圖線條顯示的問題,根據需要進行消隱或者顯示設置,確保最終的顯示效果簡潔、清晰。掌握了本文介紹的實用技巧,您也可以按照這樣的方法去設置其它一些類似的屬性特征哦,快來試試看吧!
馬上下載中望3D 2017版,享受高效靈活的設計體驗:http://www.zw3d.com.cn/product-58-1.html
