混合建模，是三維建模設計中比較高效的一種建模方式。本次課程我們將通過向大家介紹玩具飛機的鈑金設計過程，來幫助大家掌握中望3D鈑金設計的技巧，以及過程中 對曲面、直接建模、布爾運算等多種建模方式的應用。

本課程將分成上、下兩節進行學習，現在，我們先來一起學習上半節設計課程吧。

第一步，新建一個名稱為飛機的零件，并保存文件，命名為“Plane”。

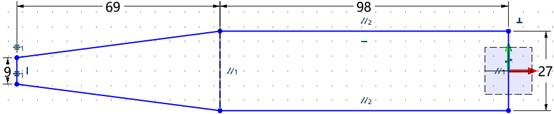

第二步，使用鈑金頁面下的草圖，在XY工作平面上創建草圖1，如圖1所示。

 圖1 繪制草圖-1

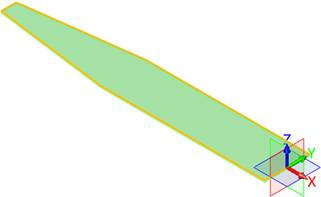

第三步，使用拉伸平板對上步草圖進行拉伸，料厚為反向1mm，如圖2所示。

圖2 草圖拉伸

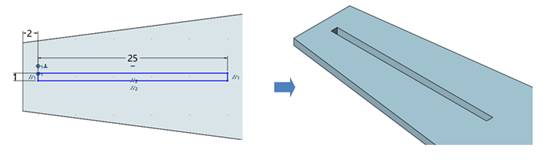

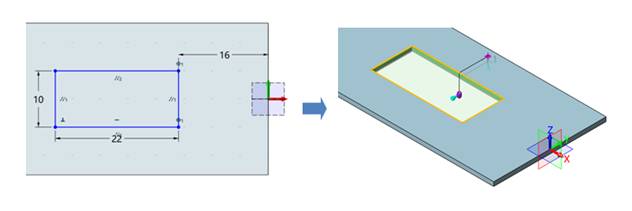

第四步，在鈑金上表面創建草圖2，并拾取草圖2進行拉伸切除，如圖3所示。

 圖3 草圖拉伸切除-1

第五步，在鈑金上表面創建草圖3，并拾取草圖3進行拉伸切除，如圖4所示。

 圖4 草圖拉伸切除-2

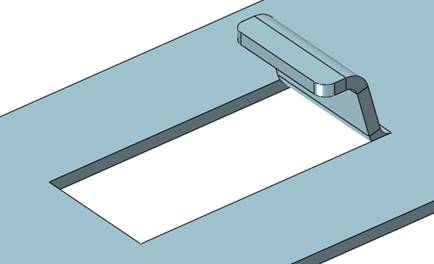

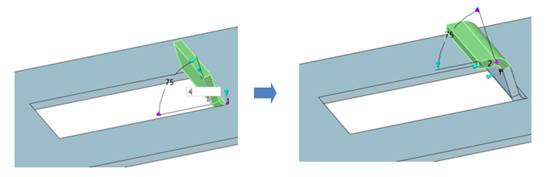

第六步，使用全凸緣，拾取上步矩形切口的邊，折彎半徑為1mm，往下折彎75°，長度為4mm；再此使用使用全凸緣，拾取上步折彎邊，折彎半徑為1mm，角度為75°，長度 為2mm，效果如圖5所示。

 圖5 全凸緣操作-1

第七步，使用圓角，倒圓角半徑為1mm，拾取邊，如圖6所示。

 圖6 倒圓角操作-1

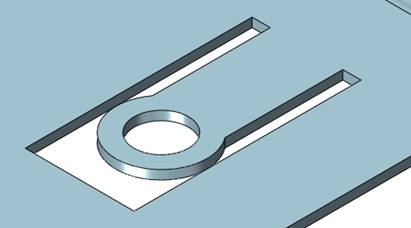

第八步，在鈑金上表面創建下面草圖，并使用拉伸平板對此草圖進行拉伸，與基體合并，料厚為反向為1mm，如圖7所示。

圖7 創建草圖、基體合并

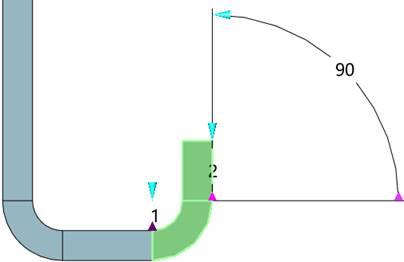

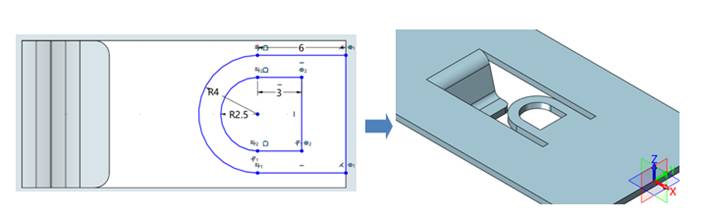

第九步，在鈑金上表面創建下面草圖，繪制直線，退出草圖后使用沿線折疊，折彎線在內側，角度為90°，折彎半徑1mm，如圖8所示。

圖8 創建直線草圖、沿線折疊

第十步，使用全凸緣，使用S折彎，半徑為1mm，長度為3mm，高度類型為長度，長度為23.5mm，完成后如圖9右所示。

圖9 全凸緣操作-2

第十一步，再次使用全凸緣，拾取邊并反轉凸緣，使用簡單折彎，半徑為1mm，長度為2mm，如圖10所示。

 圖10 全凸緣操作-3

第十二步，在圖11左圖鈑金面上創建草圖，方向為Z軸正方向，原點在邊緣中心；草圖繪制設置參考圖11右圖所示。

 圖11 創建草圖-1

第十三步，對上步草圖進行拉伸，拾取草圖，拉伸類型為1邊，結束點到目標點，拾取目標點，進行布爾運算，如圖12所示。

 圖12 草圖拉伸設置-1

第十四步，拾取邊，倒圓角為1mm，如圖13所示。

 圖13 倒圓角操作-2

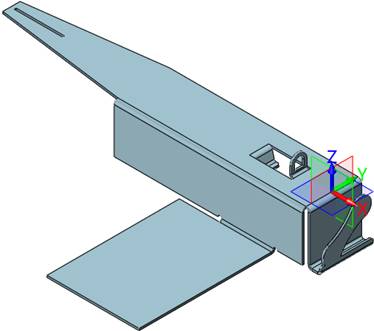

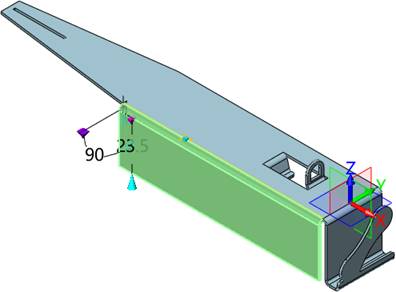

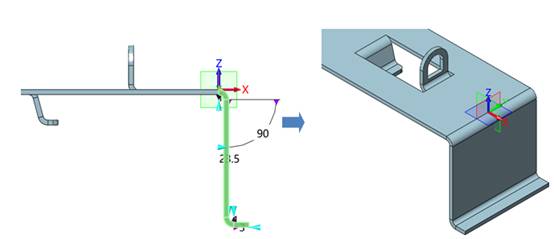

第十五步，使用全凸緣，拾取對稱兩邊同時折彎，長度為23.5mm，如圖14所示。

 圖14 全凸緣操作-4

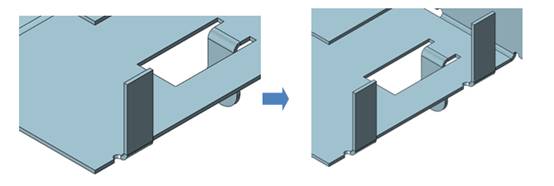

第十六步，使用局部凸緣，寬度類型為起始-寬度，起始距離為15mm，寬度為27mm，折彎半徑為1mm，圓形止裂槽直徑為2mm，直線段的出差為非0的任意值（這里是使用的是 5mm），如圖15所示。

 圖15 局部凸緣操作

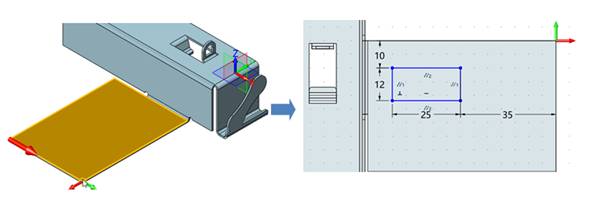

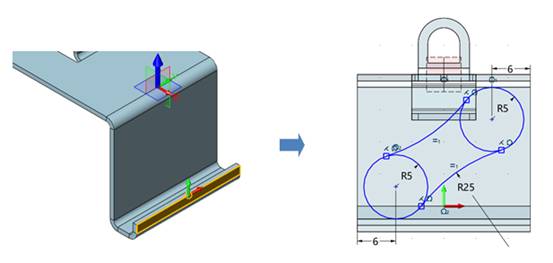

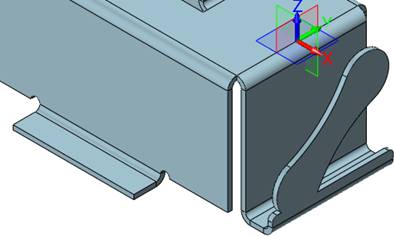

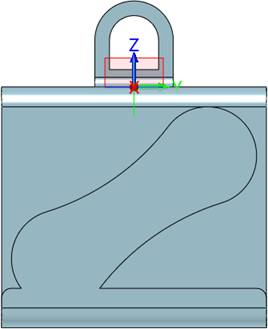

第十七步，在圖16左圖位置創建草圖，使用該圖的Z方向和原點位置；草圖繪制設置參考圖16右圖所示。

圖16 創建草圖-2

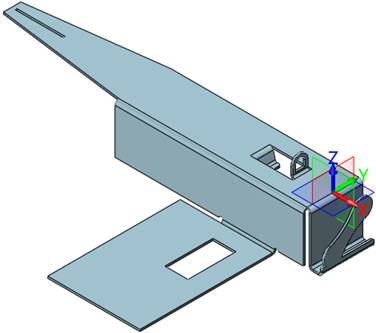

第十八步，對上步草圖進行拉伸平板，如圖17所示。

 圖17 草圖拉伸設置-2

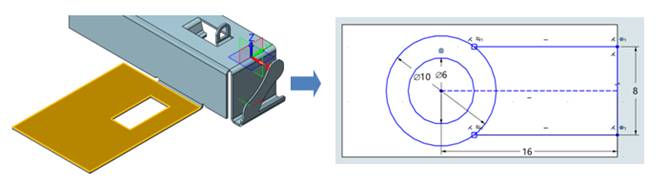

第十九步，在圖18左圖位置創建草圖，使用該圖的Z方向和原點位置；草圖繪制設置參考圖18右圖所示。

 圖18 創建草圖-3

第二十步，對上步草圖進行拉伸切除，如圖19所示。

 圖19 草圖拉伸設置-3

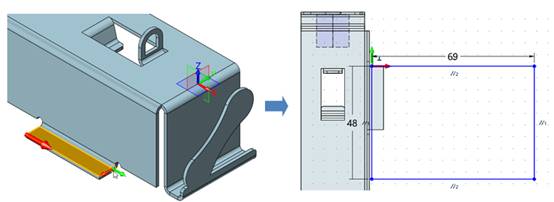

第二十一步，在圖20左圖位置創建草圖，草圖繪制設置參考圖20右圖所示。

圖20 創建草圖-4

第二十二步，對上步草圖進行拉伸切除，如圖21所示。

 圖21 草圖拉伸設置-4

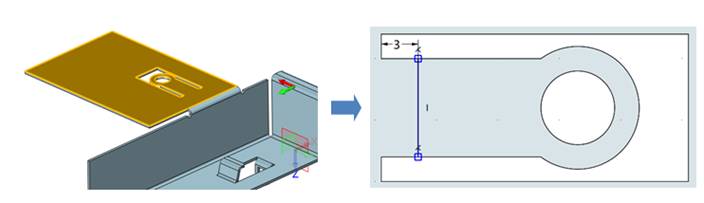

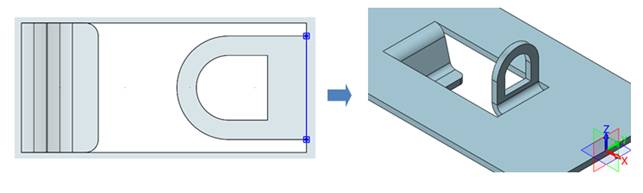

第二十三步，在圖22左圖位置表面創建草圖，繪制一條直線，如圖22所示。

圖22 創建草圖-5

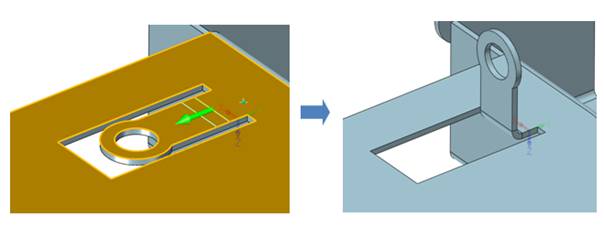

第二十四步，在上步草圖上使用沿線折疊，注意折疊方向，如圖23所示。

 圖23 沿線折疊

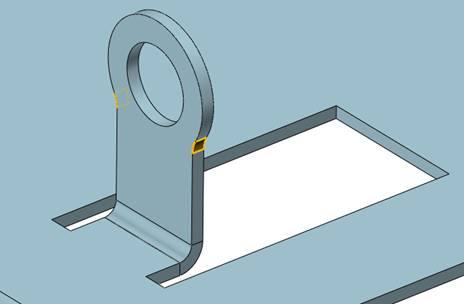

第二十五步，拾取邊，倒圓角為2mm，如圖24所示。

 圖24 倒圓角操作-3

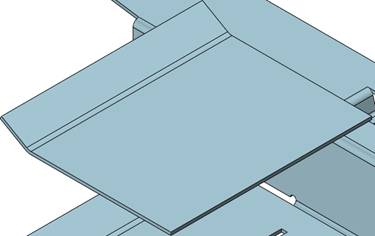

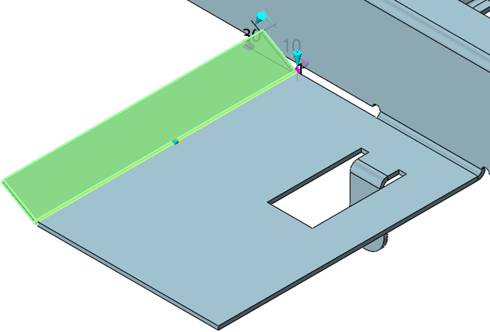

第二十六步，使用全凸緣，折彎半徑為3mm，角度為30°，長度為10mm，如圖25所示。

 圖25 全凸緣操作-5

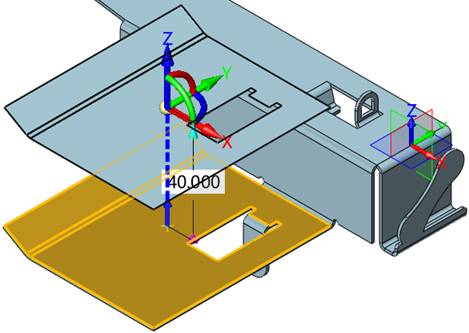

第二十七步，復制圖26的三個鈑金面。

 圖26 復制鈑金面

第二十八步，使用抽殼，厚度設置為-1mm，如圖27所示。

 圖27 抽殼操作

第二十九步，拾取中間部分的面進行簡化，如圖28所示。

 圖28 簡化

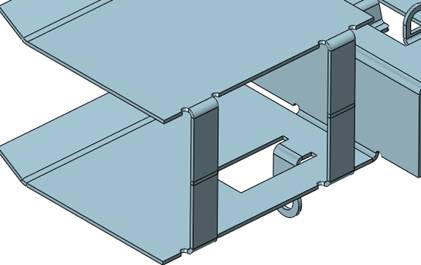

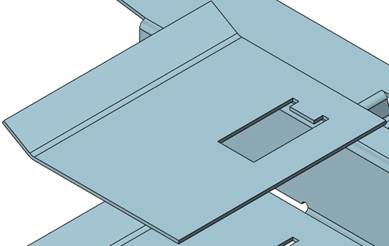

第三十步，分別使用局部凸緣，寬度類型為起始-寬度，起始距離為8mm，寬度為8mm，內部高度為20mm，止裂槽直徑為2mm，在兩頭依次創建兩個局部凸緣，如圖29所示。

 圖29 創建局部凸緣-1

第三十一步，使用上步一樣的參數，在圖30所示位置的鈑金邊緣再創建兩個局部凸緣 ，如圖30所示。

 圖30 創建局部凸緣-2

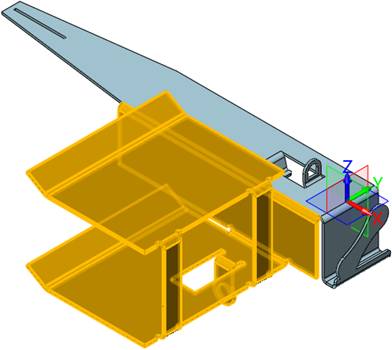

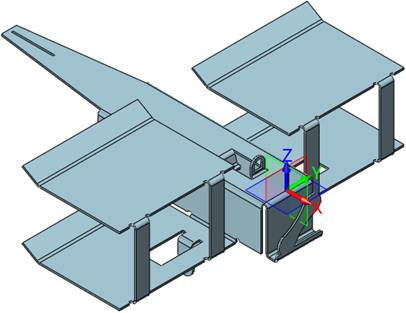

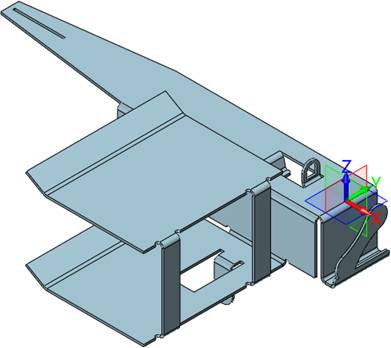

第三十二步，使用組合，對上面機翼進行布爾運算，和其它部分形成一個整體，如圖31所示。

 圖31 整體組合

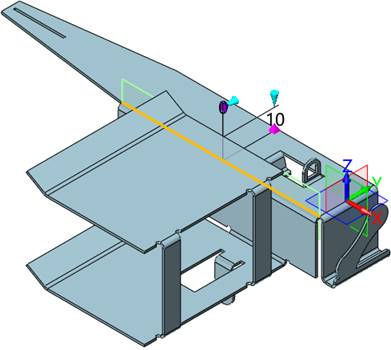

第三十三步，使用拉伸，輪廓為圖32的邊，對稱拉伸10mm。

 圖32 對稱拉伸

第三十四步，使用分割，以上步的曲面做為分割面，把機翼部分造型分割開，如圖33所示。

 圖33 分割造型

第三十五步，對機翼進行鏡像，然后和機身進行布爾運算，如圖34所示。

 圖34 鏡像操作

到此，這個典型的混合建模鈑金上半節設計課程就完成了，在下節教程中，我們將繼續進行鈑金飛機設計下半節課程的操作介紹。
