足球建模是一個非常典型的三維建模案例,建模方法各有千秋。本課程的任務是使用中望3D進行足球建模,希望通過本課程可以幫助大家對中望3D軟件進行進一步的學習和了解。
第一步,新建一個名稱為足球的文件。

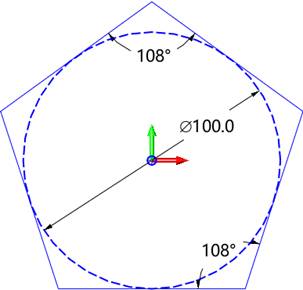

第二步,使用草圖工具,在XY工作平面上,使用子草圖繪制五邊形草圖,如圖1所示。
圖1 繪制五邊形草圖

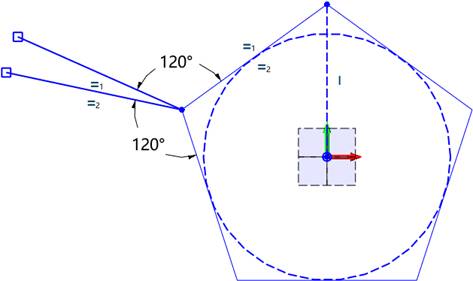

第三步,退出子草圖,使用直線繪制兩條和五邊形等長的直線,進行等長約束、角度標志以及水平約束后,得圖2。
圖2 進行約束以及角度標志

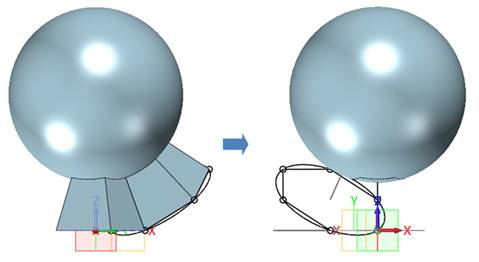

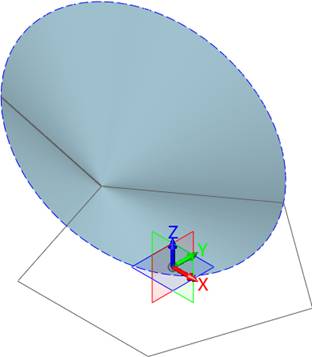

第四步,退出草圖,使用旋轉,過濾器切換至曲線,使用上步草圖的線,創建圖3曲面。
圖3 創建曲面-1

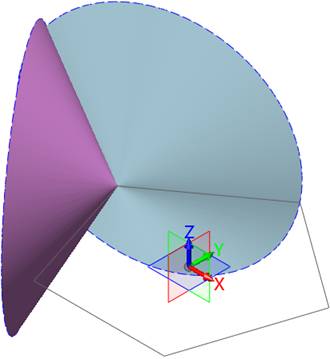

第五步,使用旋轉,使用上步草圖的線,創建圖4曲面。
圖4 創建曲面-2

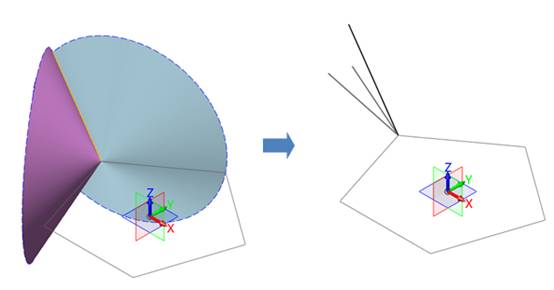

第六步,使用相交曲線,提取兩旋轉曲面相交所產生的曲線后,隱藏曲面,如圖5所示。
圖5 提取相交曲線

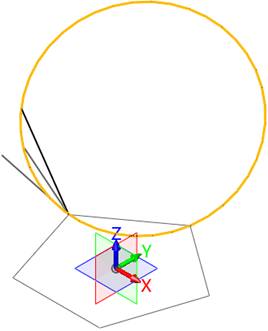

第七步,使用三點繪圓,創建空間圓,如圖6所示。
圖6 創建空間圓

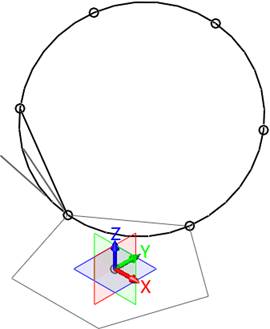

第八步,使用點在曲線上,在圓上創建6個等分點,如圖7所示。
圖7 創建等分點

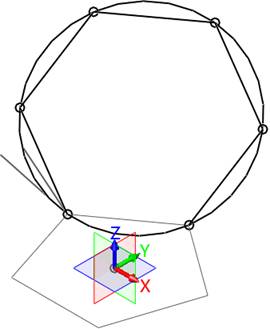

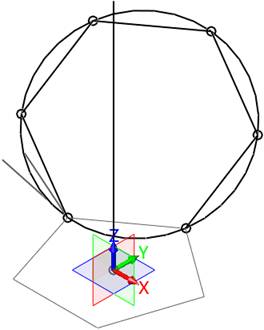

第九步,使用線框下的直線命令,在點之間創建下圖直線,如圖8所示。
圖8 創建直線-1
第十步,使用線框下的直線命令,以原點為起點,方向為Z軸正方向,長度為200mm繪制直線,得圖9。
圖9 創建直線-2
第十一步,在下圖直線中點處,創建工作平面,如圖10所示。
圖10 創建工作平面-1

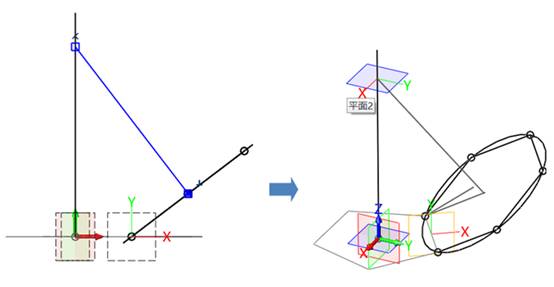

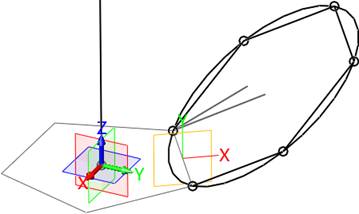

第十二步,在上步所創建的工作平面上繪制草圖,繪制一條圓心位置到直線的垂線,并在下圖兩直線交點處,創建工作平面,如圖11所示。
圖11 繪制垂線并創建工作平面-2

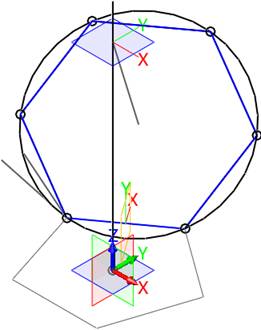

第十三步,使用曲線列表,繪制下圖藍色部分曲線列表,如圖12所示。
圖12 繪制曲線列表-1

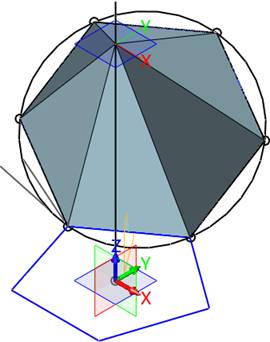

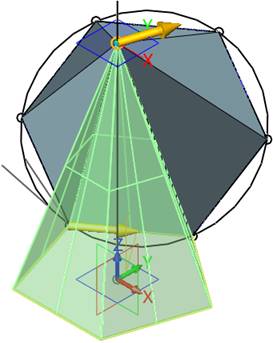

第十四步,使用放樣,放樣類型為終點和輪廓,輪廓為上步創建的曲線列表,終點為下圖所示的兩線交點,兩端連續方式為無,曲面類型為兩端開放,如圖13所示。
圖13 設置放樣參數-1
第十五步,再次使用曲線列表,繪制下圖藍色部分曲線列表,如圖14所示。
圖14 繪制曲線列表-2

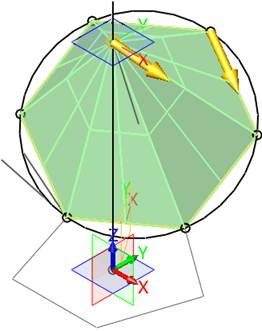

第十六步,使用放樣,放樣類型為終點和輪廓,輪廓為上步創建的曲線列表,終點為下圖所示的兩線交點,布爾運算為基體,兩端連續方式為無,曲面類型為兩端開放,如圖15所示。
圖15 設置放樣參數-2

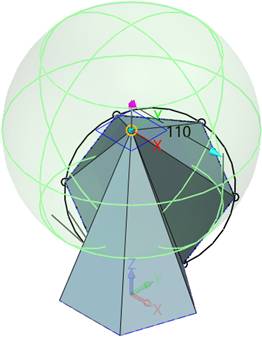

第十七步,使用球體,創建半徑為110mm的球體,布爾運算類型為基體,如圖16所示。
圖16 創建球體

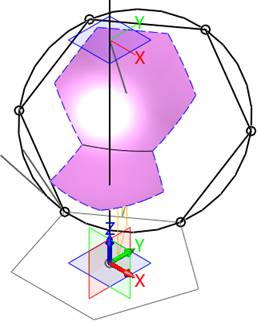

第十八步,使用曲面分割,球體為基體,兩個放樣面為分割體,并隱藏放樣面,如圖17所示。
圖17 曲面分割及放樣面隱藏
第十九步,刪除不需要的部分球面;使用炸開,把上圖顯示曲面炸開成兩個獨立曲面,如圖18所示。
圖18 刪除部分球面并炸開曲面

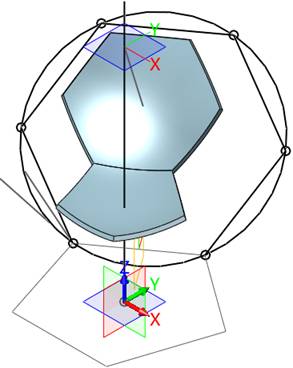

第二十步,使用抽殼,對上圖兩個單獨曲面,分別做兩次抽殼操作,厚度為-3mm,如圖19所示。
圖19 抽殼操作

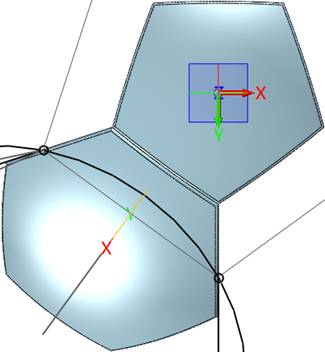

第二十一步,對下圖兩個造型外部的5邊和6邊進行1mm倒圓角,如圖20所示。
圖20 圖倒圓角

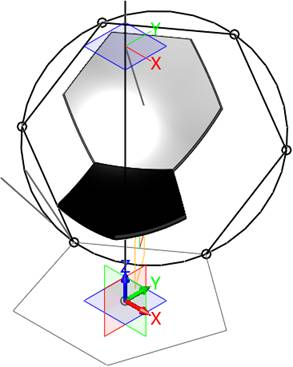

第二十二步,對下圖兩個造型的顏色進行修改,一個黑色,一個白色,如圖21所示。
圖21 顏色修改

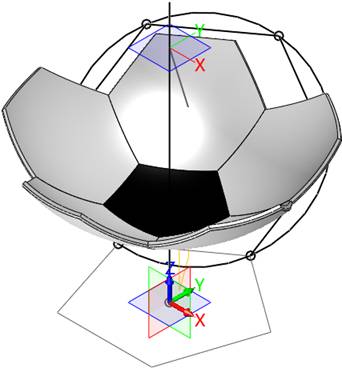

第二十三步,使用陣列,繞著Z軸均勻分布5個,如圖22所示。
圖22 均勻分布陣列

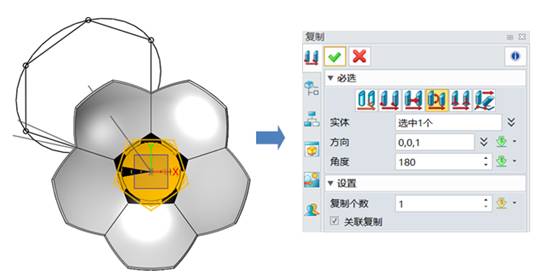

第二十四步,對底部黑色造型繞Z軸進行180旋轉,進行復制,如圖23所示。
圖23 造型旋轉、復制

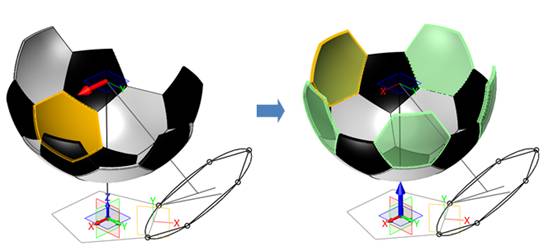

第二十五步,對上步復制的造型進行移動,繞著下圖坐標旋轉63.43°,使用陣列,繞著Z軸均勻分布5個,如圖24所示。
圖24 造型旋轉、列陣設置-1
第二十六步,對下圖造型進行復制,繞著下圖坐標旋轉-41.81°;使用陣列,繞著Z軸均勻分布5個,如圖25所示。
圖25 造型旋轉、列陣設置-2

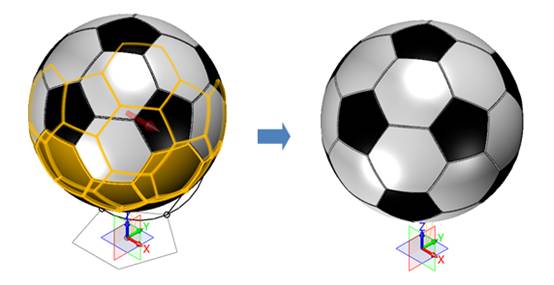

第二十七步,拾取所有,旋轉180°進行復制,完成足球設計;隱藏不需要的對象,如圖26所示。
圖26 完成設計
到此,足球建模課程就完成了。希望能通過這個案例讓大家能進一步了解中望3D軟件的建模操作。同一個模型有很多種畫法,大家可以在更加熟悉軟件的過程中發揮自己的能力,用不同的方法去繪制你想要的三維模型哦。 馬上
下載中望3D2017版,體驗智能設計,讓創意無極限:http://www.zw3d.com.cn/product-58-1.html
