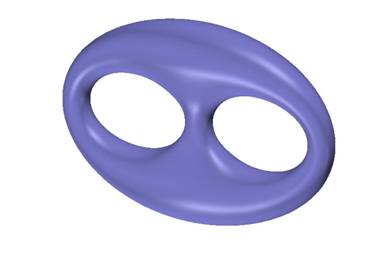

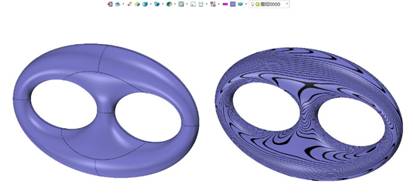

在繪制曲面模型時,想要得到全局順滑的效果,是有一些技巧的。本文將以一個8字形曲面為例,講解如何使用中望3D將其繪制出來。其中重點是鏡像順滑如何處理、如何拆面,最終做出的效果如下圖:


此文章相對應的模型文檔為“8字曲面.Z3”,同時大家也可以使用中望3D軟件特有的Show-n-Tell邊學邊用功能,按步驟進行練習。Show-n-Tell邊學邊用文件“8字曲面SNT.snt”。

  1. 邊學邊用:

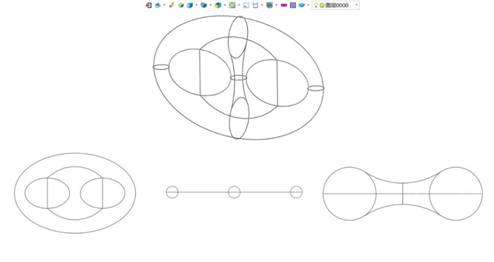

此模型看起來是異性的,但其實模型的形狀是由一些關鍵節點處的線條決定的。關鍵節點線條如下,分別是從頂視圖、前視圖、右視圖看過去的形狀。


在繪制模型時,曲面的質量是由架構曲線決定的。只有好的曲線框架及連接,才能創建出高質量的曲面。

2.邊學邊用:

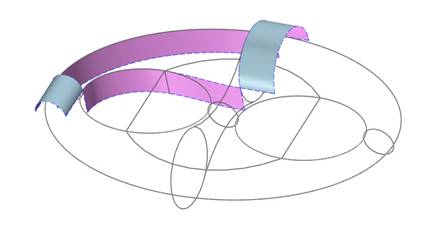

此模型基于中心是完全對稱的,所以只需創建出1/8,剩余部分通過鏡像得出。但是要讓鏡像之后的曲面與原始曲面順滑過渡,則需要在創建原始曲面之前,先創建出輔助面。如下圖:


輔助面是基于關鍵節點的草圖拉伸得出,各草圖平面也是后面的鏡像平面。如果鏡像平面不同,則做的輔助曲面也不同。

3.邊學邊用:

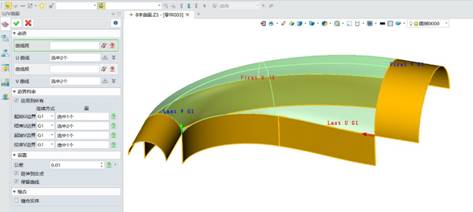

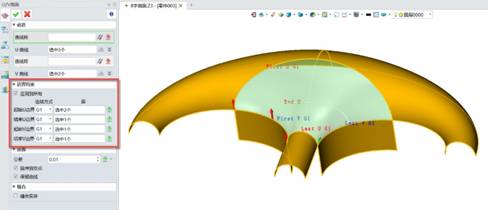

隱藏關鍵節點草圖,只留下輔助曲面,并使用UV曲面功能創建出一張大面。如下圖:

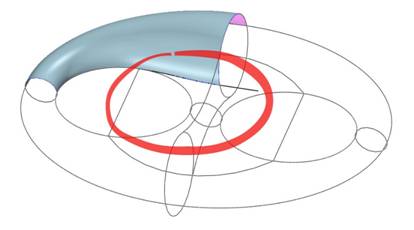

創建曲面時,曲面邊緣需要與輔助曲面全部相切。這里需要注意的是,如果前面沒有隱藏節點草圖,那么在選擇邊線的時候,有可能會選擇到草圖的線作為邊,這時,在曲面創建時就沒有相切連續的選項。所以,在選擇邊時,需要確定選擇到的是輔助曲面的邊緣而不是草圖曲線。 得到曲面之后,如下圖所示的區域就是此模型需要處理的難點所在。


此處如何接順,就需要拆面了。在三維設計軟件中,偶數邊的面,是質量好的。奇數邊的面,很難通過一個命令來創建出高質量的面。通常的做法都是將奇數邊的區域拆成偶數邊。所以在創建曲面時,我們需要將線框架構,形成偶數邊圍成的區域。

4.邊學邊用:

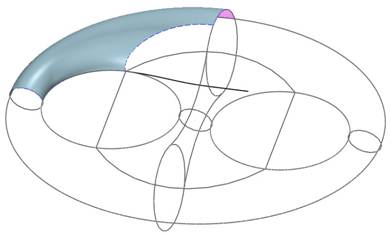

使用關鍵節點橢圓曲線裁剪曲面,將曲面拆解


5.邊學邊用:

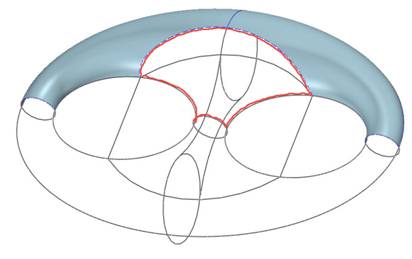

將修剪后的曲面進行鏡像


可以看到,上圖中鏡像之后,紅色區域圍成了一個規則的一一對應的四邊形區域。

6.邊學邊用:


依照前面步驟所講的原則,做出三張輔助曲面,然后使用UV曲面,創建出銜接曲面,效果如下圖:


7.邊學邊用:


通過兩次鏡像得出所有,并縫合所有曲面,得出最終模型。通過斑馬紋可以看出,產品整體光順。


8.邊學邊用:

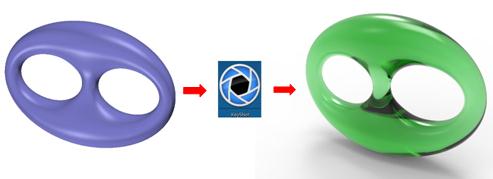

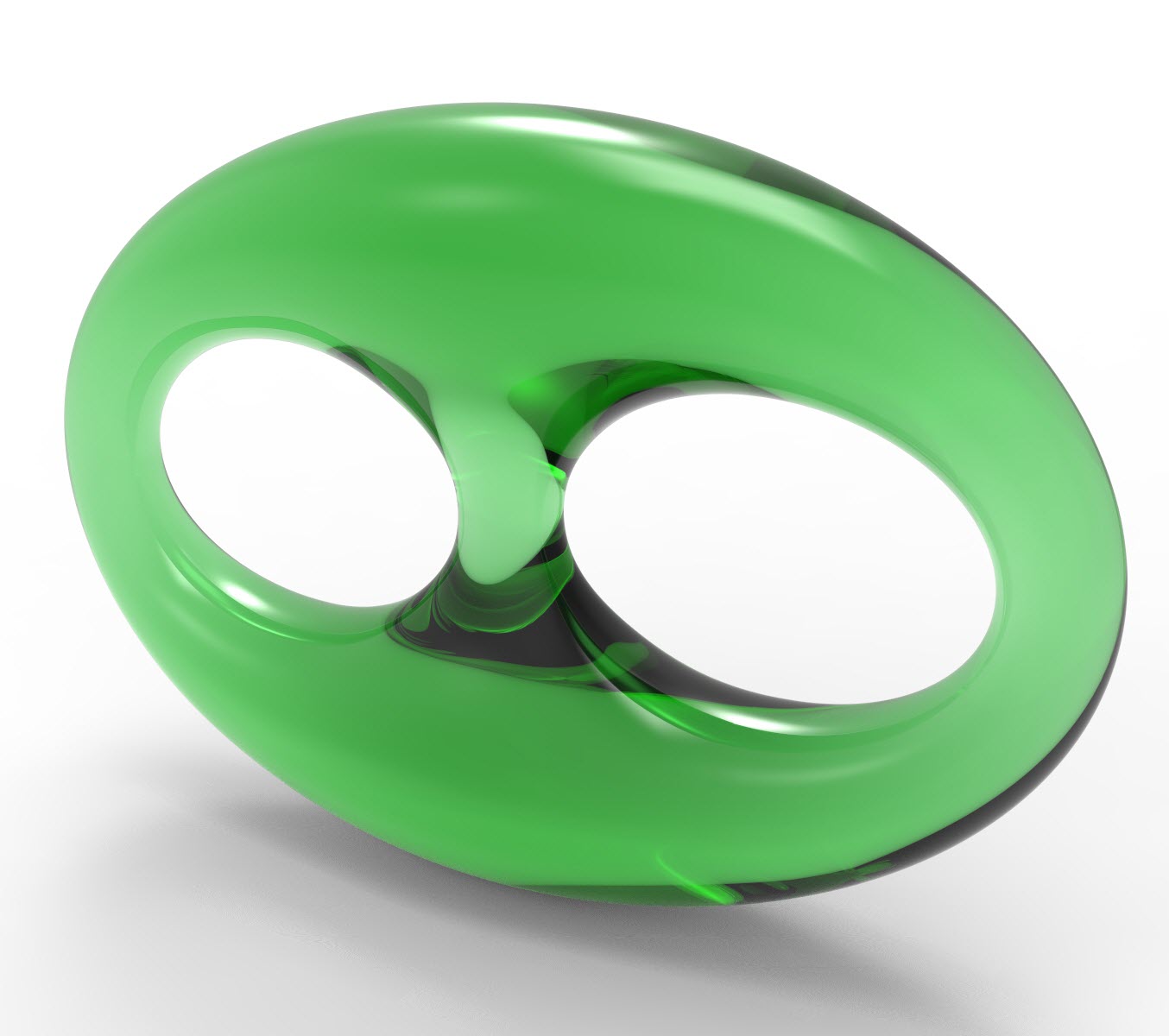

通過中望3D完成的模型,可以直接使用Keyshot進行渲染,最后得出照片級的效果圖。
