金戒指的款式十分多,在上次課程中,我們完成了S形金戒指的相關設計操作,那在本次課程,我們就來學習下設計另一 款的金戒指----黃金閉口指環,希望以此來幫助大家進一步掌握中望3D倒圓角、渲染等相關功能,以便高效使用這些功能 ,靈活完成更多同類設計需求。

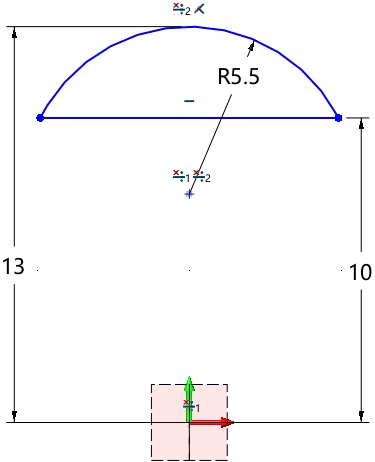

第一步,在YZ工作平面上繪制如下草圖(圖1)。


 圖1 繪制草圖-1

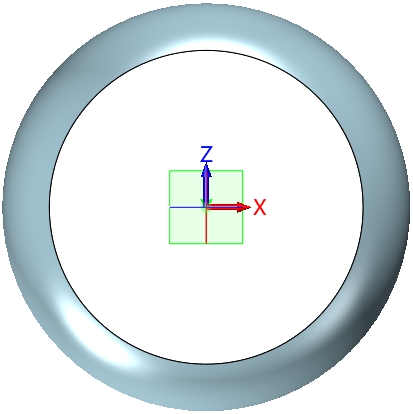

第二步,選上一步草圖,以Y軸為旋轉軸,形成回轉體,如圖2所示。


 圖2 回轉體

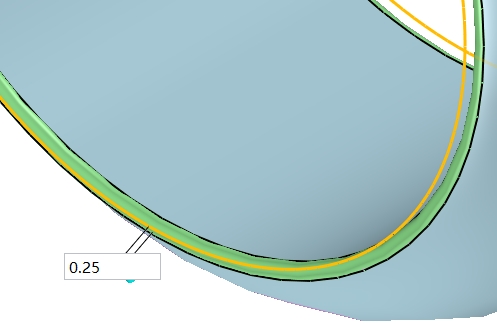

第三步,兩邊倒0.25mm圓角,如圖3所示。


 圖3 倒圓角-1

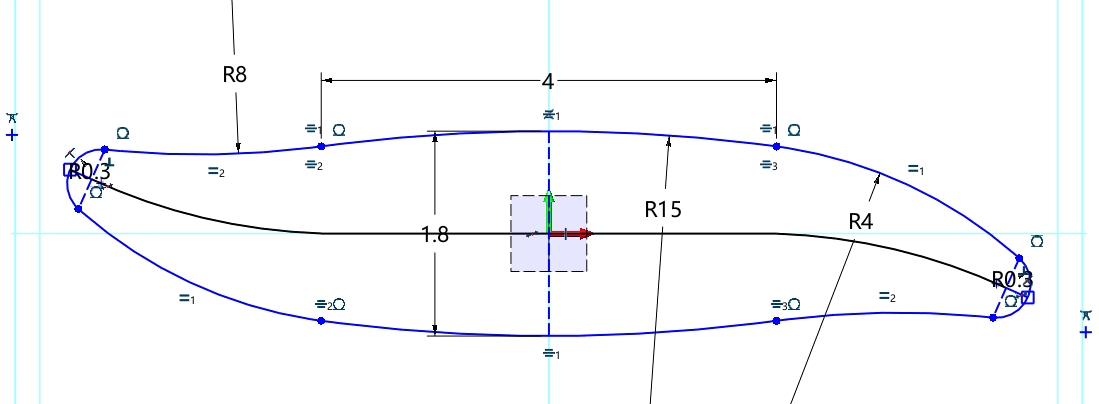

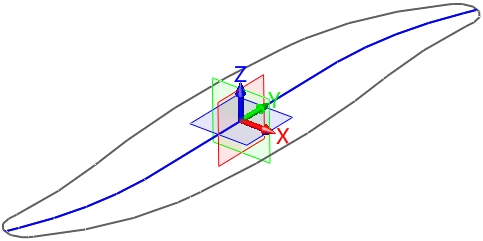

第四步,在XY工作平面上繪制如下草圖(圖4),當中黑色未全約束的線為中線,兩頭草圖如圖5所示。


 圖4 繪制草圖-2

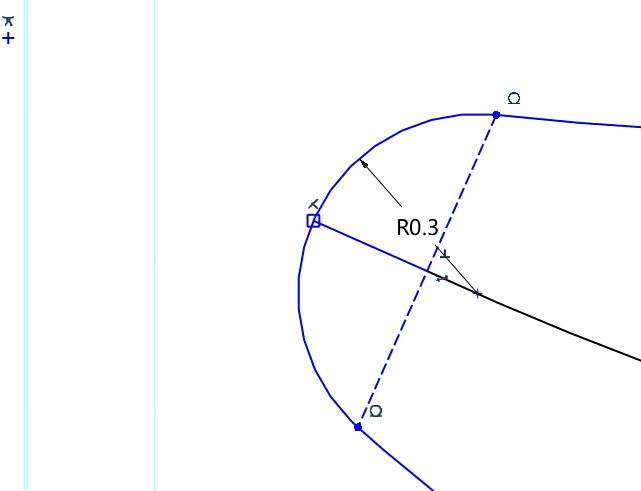

 圖5 兩頭草圖參數

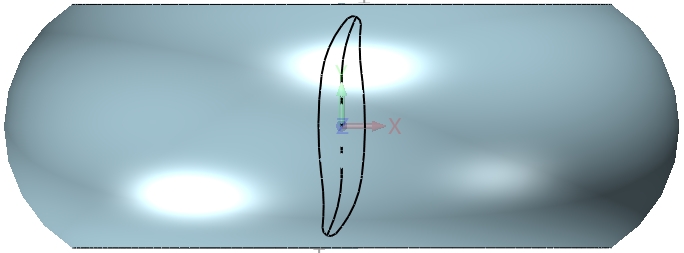

第五步,使用投影到面,把上步草圖投影到指環頂面方向,如圖6所示。


 圖6 投影到面

第六步,使用中創建曲線列表,如圖7所示。


 圖7創建曲線列表

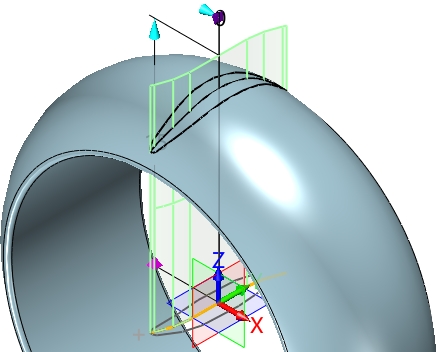

第七步,拉伸曲線列表,形成曲面,如圖8所示。


 圖8 曲面形成

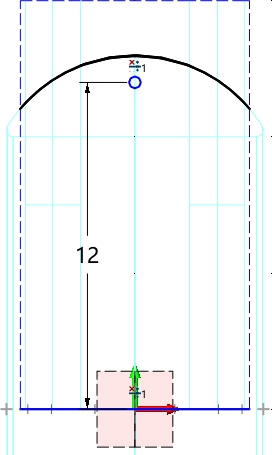

第八步,在YZ工作平面上創建草圖,繪制點,如圖9所示。


 圖9 繪制草圖-3

第九步,創建空間圓弧曲線,如圖10所示。


 圖10圓弧曲線

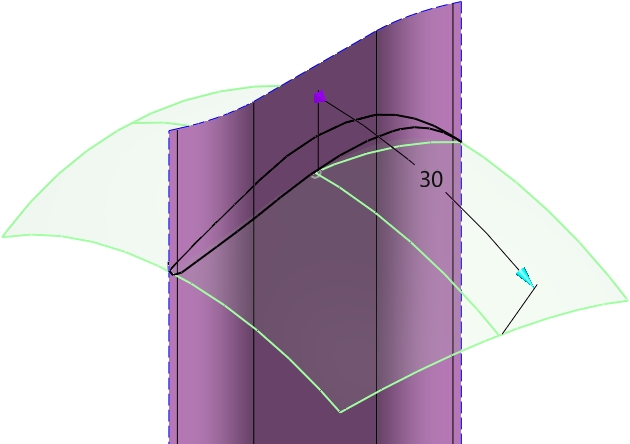

第十步,隱藏旋轉實體,對上步圓弧進行旋轉,如圖11所示。


 圖11圓弧旋轉

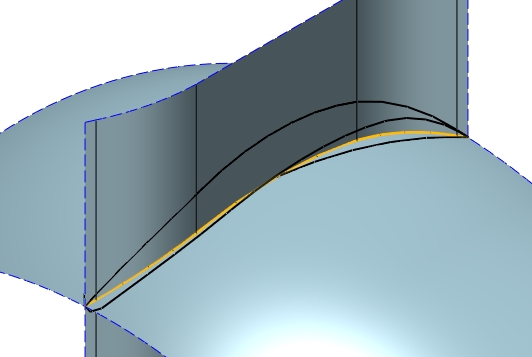

第十一步,使用相交曲線,提取兩曲面相交處形成的曲線,如圖12所示。


 圖12提取曲線

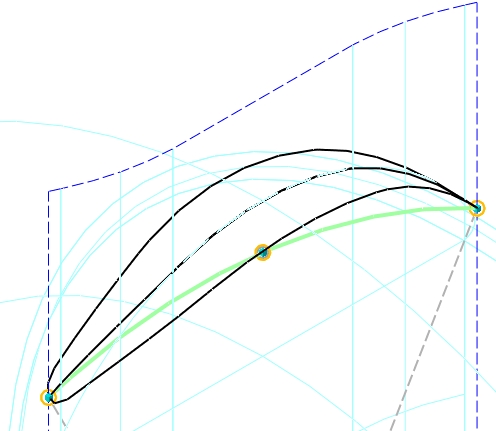

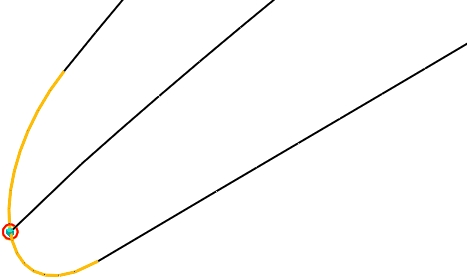

第十二步,隱藏曲面、不需要的曲線和曲線列表,通過點打斷兩端圓弧,如圖13所示。


 圖13 打斷圓弧

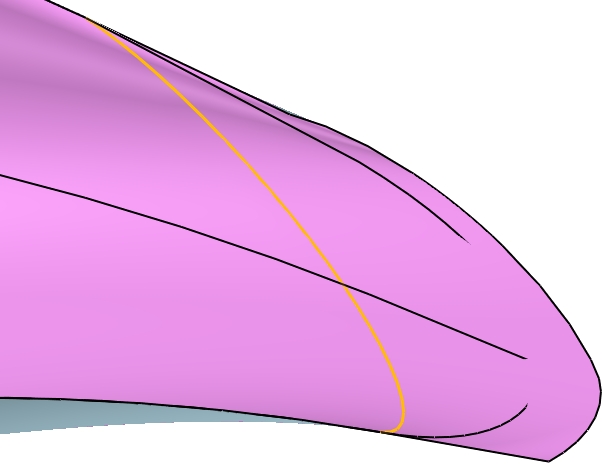

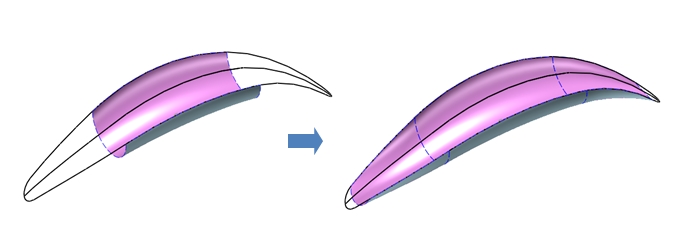

第十三步,放樣中段曲面,此后,再分別放樣兩端曲面,如圖14所示。


 圖14放樣操作

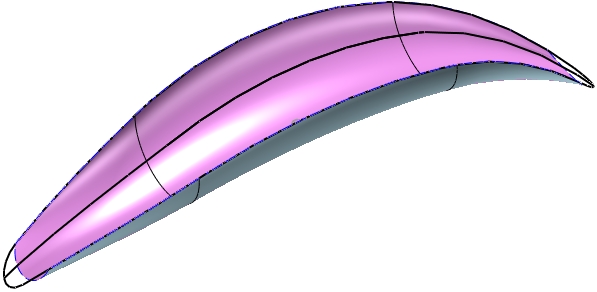

第十四步,縫合上步3段放樣曲面,如圖15所示。


 圖15 縫合放樣曲面

第十五步,兩端圓弧延伸曲面0.3mm,如圖16所示。


 圖16 曲面延伸

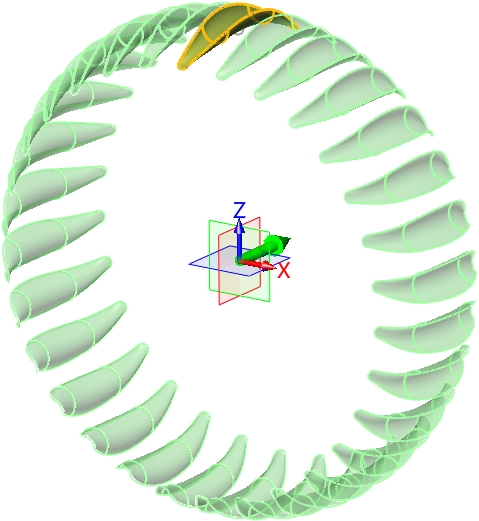

第十六步,隱藏曲線,對曲面進行圓形陣列,數目為30,角度為12°,如圖17所示。


 圖17圓形陣列

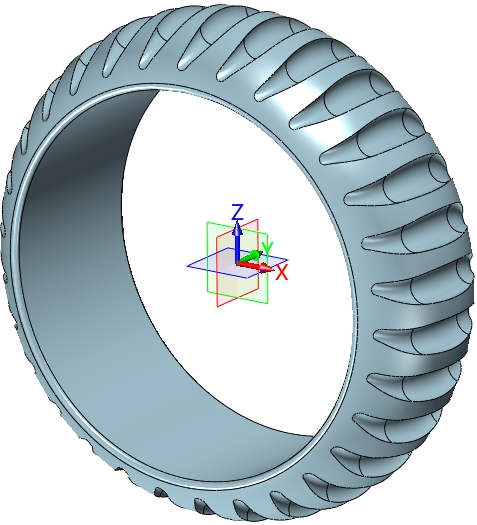

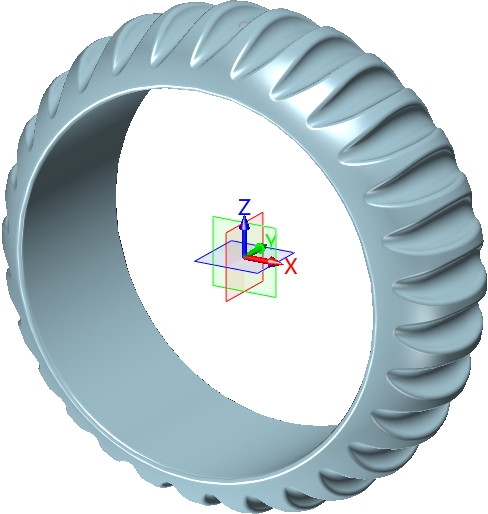

第十七步,顯示回轉實體,讓實體和陣列曲面進行減運算,如圖18所示。


 圖18約束操作-2

第十八步,倒0.3mm圓角,如圖19所示。


 圖19倒圓角-2

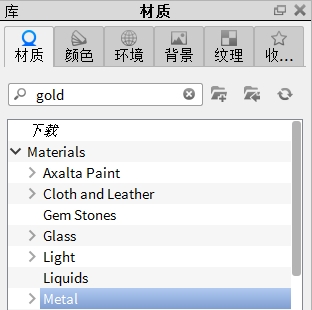

第十九步,插進入KeyShot,搜索gold材質,如圖20所示。


 圖20搜索材質

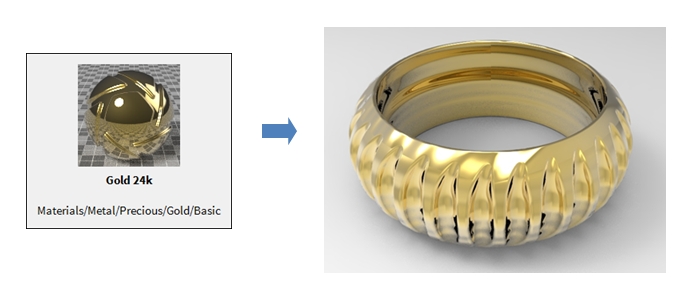

第二十步,附加材質到戒指模型上,得到被賦予金材質后的戒指模型,如圖21所示。


 圖21賦予材質

到此,黃金閉口指環設計課程就完成了,希望通過這個黃金閉口指環的設計,讓大家更熟練掌握中望3D中渲染等技巧。
