江蘇某公司是專業電路板的制造廠家，設計師們日常工作中會接到客戶發來的不同格式的三維模型文件，使用軟件讀取文件后需要進行不同部分的拆分出圖，并且導出DWG格式文件。針對此種情況，中望3D提供了設計師們多種出圖的方式方法。

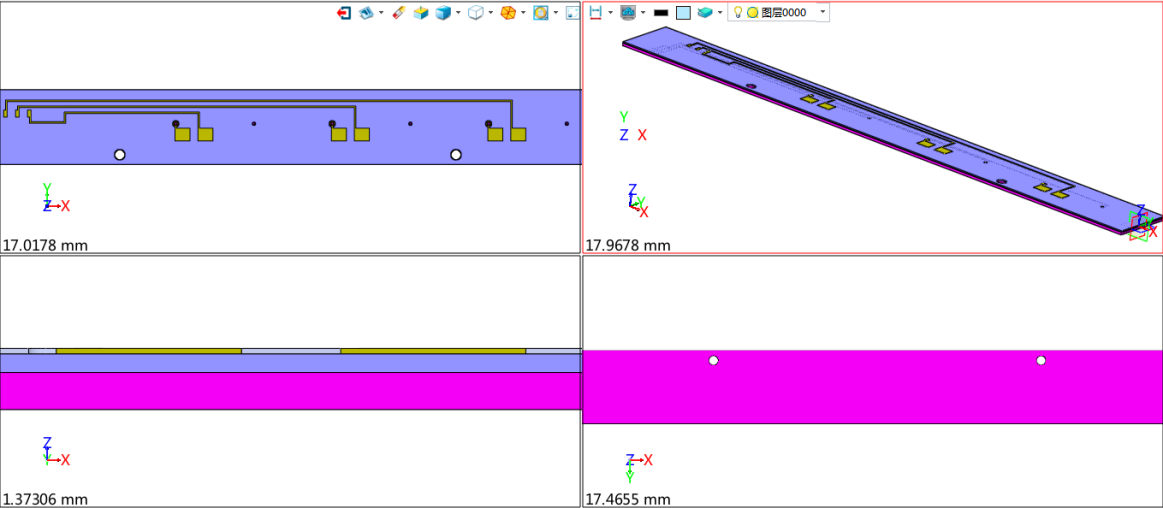

今天先給大家介紹其中一種方法：借助“隱藏”命令進行拆分出圖。我們先來看看需要拆分的三維模型情況，如圖（1）所示

圖（1）

模型分為線路板與孔板兩部分，需要將他們拆分開來進行二維出圖，最終所需二維圖效果如圖（2）所示（左邊為線路板，右邊為孔板）

圖（2）

接下來，我們詳細看看如何通過“隱藏”命令達到所需圖的效果。

首先，點擊“DA工具欄”上的“隱藏”命令，選擇下面的孔板為隱藏對象，進行隱藏，此時，可借助過濾器切換為“造型”來快速選擇

圖（3）

圖（4）

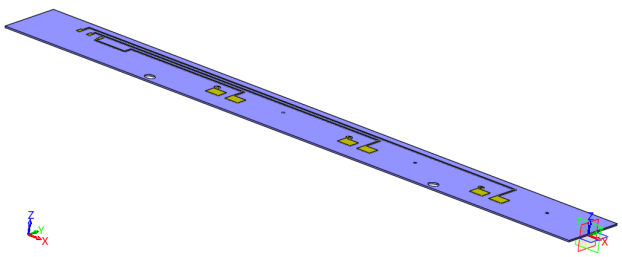

隱藏孔板后，留下的線路板情況如圖（5）所示

圖（5）

接著在工作區空白處點擊右鍵，選擇右鍵菜單中的“2D工程圖”

圖（6）

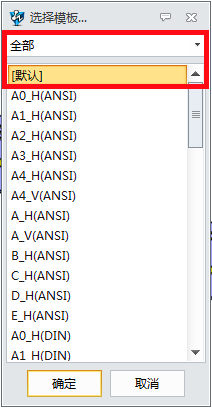

選擇“默認”（可根據實際情況選擇其他的模板），進入工程圖界面

圖（7）

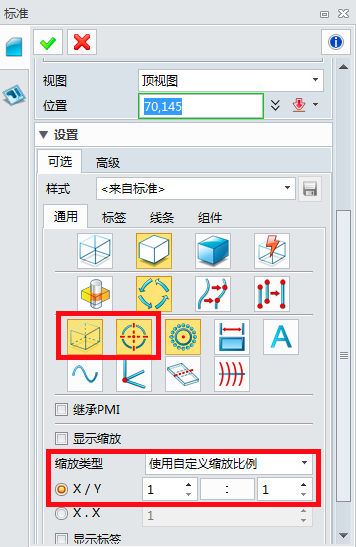

在對話框中的“通用”頁簽中點擊紅框所示按鈕，使他們彈起處于未被選擇的狀態，同時設置所需比例

圖（8）

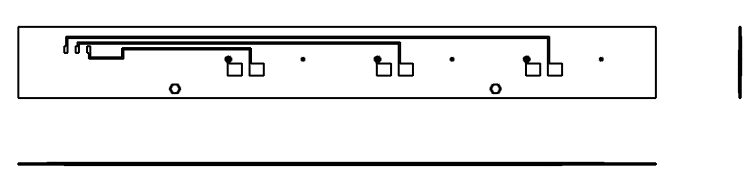

設置完成后，放置所需三視圖如圖（9）所示

圖（9）

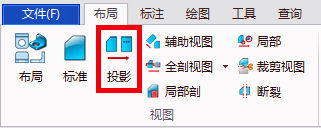

點擊“投影”命令，將線路板背面的形狀進行出圖

圖（10）

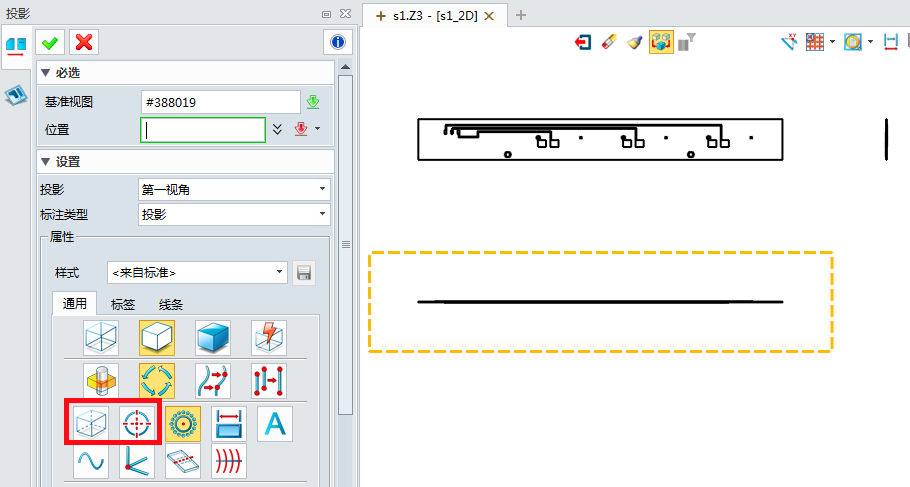

將對話框中紅框所示按鈕彈起處于未選擇狀態，如圖（11）所示

圖（11）

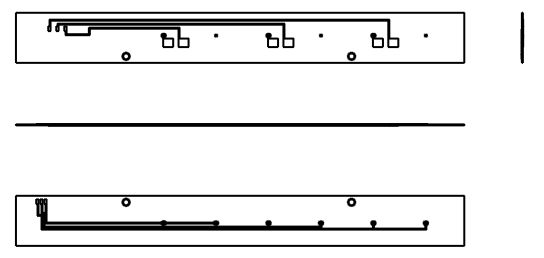

最終結果如圖（12）所示

圖（12）

點擊“退出”按鈕回到三維建模界面

圖（13）

接著，點擊圖（14）所示隱藏命令旁的黑色小三角，選擇“轉換實體可見性”，以便顯示孔板

圖（14）

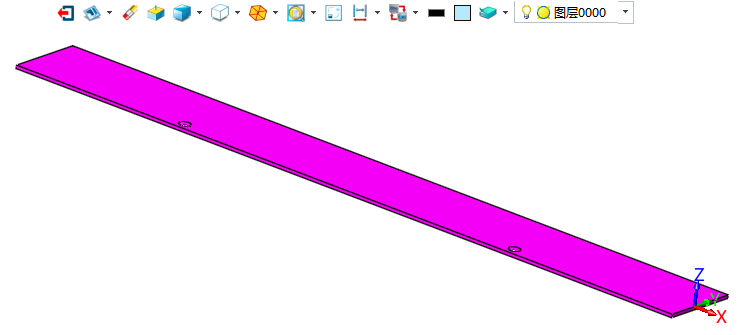

孔板模型如圖（15）所示

圖（15）

同樣，在工作區空白處點擊右鍵，選擇右鍵菜單中的“2D工程圖”，當提示警告時，選擇“否”，進入工程圖界面

圖（16）

 圖（17）

點擊工程圖繪圖區左下角的加號，如圖（18）所示，新建圖紙，以便用來生成孔板的視圖

圖（18）

點擊“布局---標準”命令進行視圖的生成

圖（19）

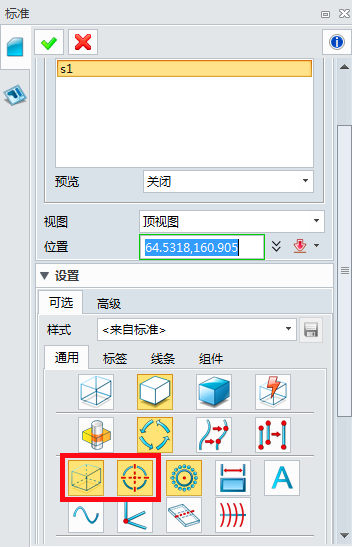

在對話框中點擊紅框所示按鈕使之彈起處于未選擇狀態，生成如圖所示的孔板視圖

圖（20）

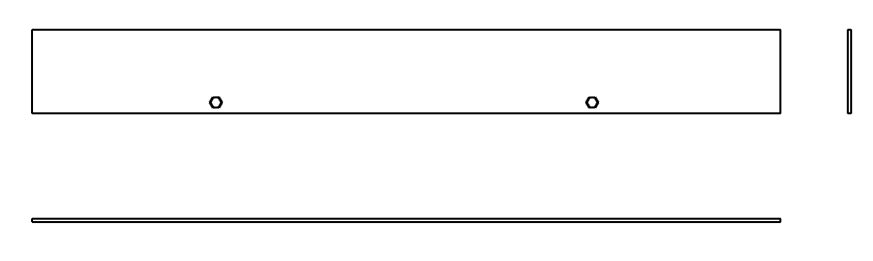

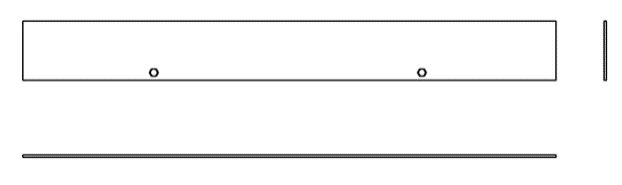

孔板三視圖如圖（21）所示

圖（21）

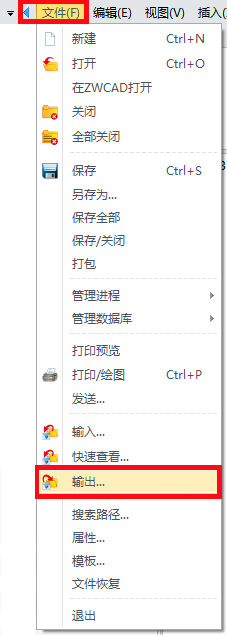

最后，我們來看看如何導出為DWG格式文件。點擊菜單“文件---輸出”命令，打開對話框

圖（22）

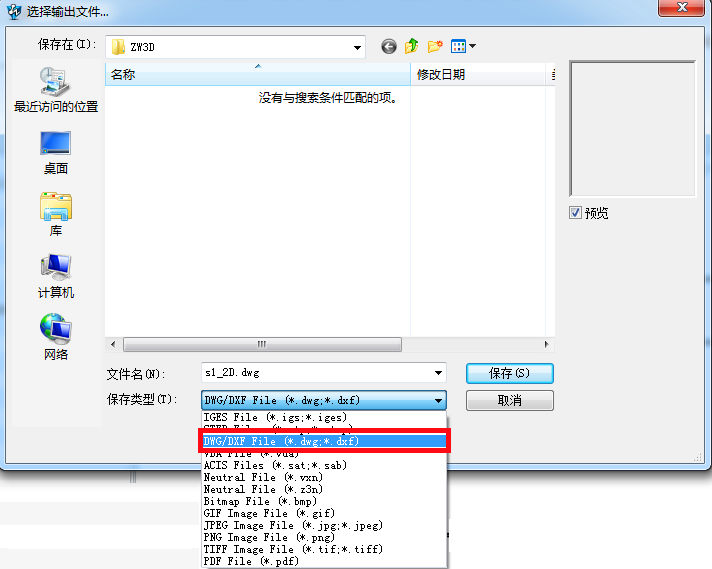

設置保存的“文件名”以及“保存類型”為DWG，點擊“保存”

圖（23）

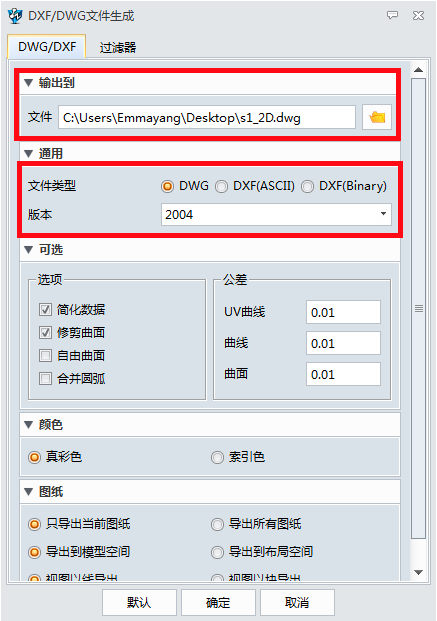

設置保存路徑以及輸出版本等相關信息后，點擊“確定”即可輸出所需二維文件。

圖（24）

綜上所述，靈活的使用“隱藏”命令，不但可以讓我們的設計高效，也能提供不同部分出圖要求的工程師們有效出圖。
