前面的課程,我們使用中望3D先后完成兩款金戒指的相關設計操作,初步了解了中望3D的建模及渲染相關功能使用。這次課程,我們來繼續學習使用中望3D來進行男女鉆石對戒,來更深入感受下中望3D的戒指建模以及渲染等功能。
首先,我們來學習男鉆戒初步建模(開環男戒的主體部分)設計課程。

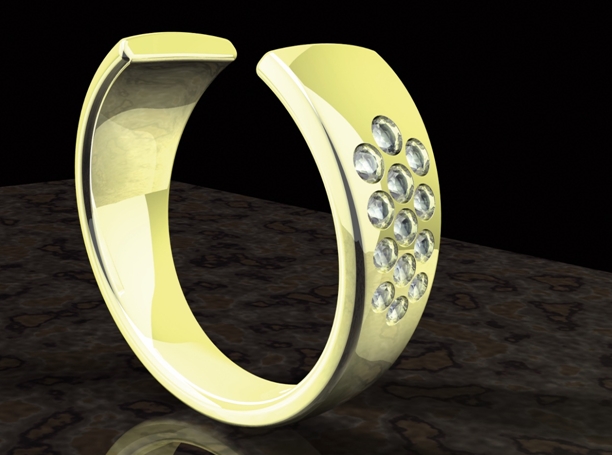

圖1 男鉆戒
第一步,分別新建名稱為鉆石對戒的多對象文件,以及新建名稱為開環男戒的零件。

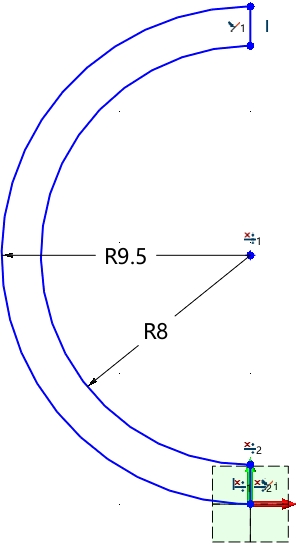

第二步,在XZ工作平面上創建下面草圖并保存該草圖,草圖參數如圖2所示。
圖2 創建草圖-1

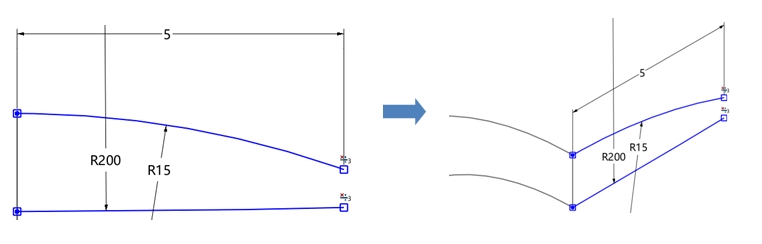

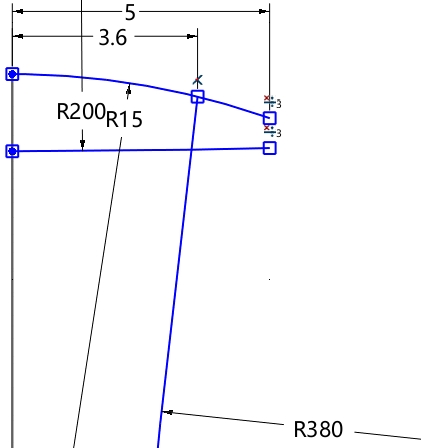

第三步,在YZ工作平面上創建草圖-2,分別繪制兩條圓弧并標注相應尺寸,添加垂直約束以及圓弧高度,上方位置草圖參數如圖3所示。
圖3 創建草圖-2

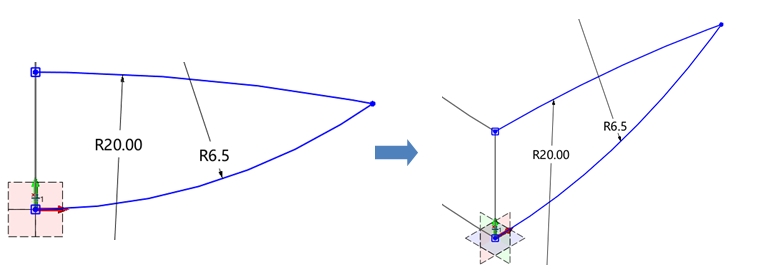

第四步,在YZ工作平面上創建草圖-3,分別繪制兩條圓弧并標注相應尺寸,添加垂直約束以及圓弧高度,下方位置草圖參數如圖4所示。
圖4創建草圖-3
第五步,繪制圓弧,上下方位置尺寸標注分別如圖5、圖6所示。
圖5 繪制上方圓弧
圖6繪制下方圓弧

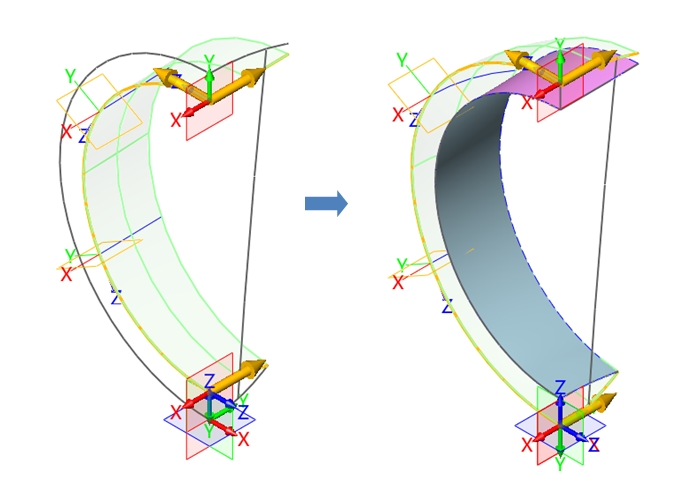

第六步,退出草圖,設置過濾器為曲線,分別使用驅動曲線放樣和放樣創建曲面,如圖7所示。
圖7創建曲面
第七步,使用拉伸將圓弧曲線進行拉伸,和指定曲面使用布爾減運算,如圖8所示。
圖8 曲面拉伸
第八步,進行曲面修剪,移除不需要部分,如圖9所示。
圖9 曲面修剪

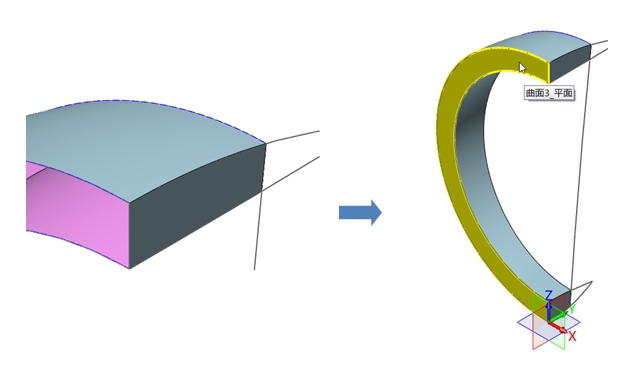

第九步,分別拾取封閉輪廓,依次形成兩個曲面,如圖10所示。
圖10曲面形成

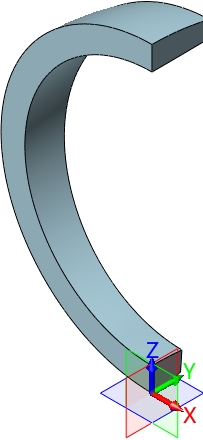

第十步,隱藏輔助草圖,使用縫合把封閉曲面縫合成實體,如圖11所示。
圖11曲面縫合
第十一步,在XZ工作平面上創建草圖-4;并對該草圖進行拉伸,使用布爾運算切除造型,如圖12所示。
圖12草圖拉伸切除
第十二步,隱藏使用過的輔助草圖,得圖13。
圖13 隱藏草圖

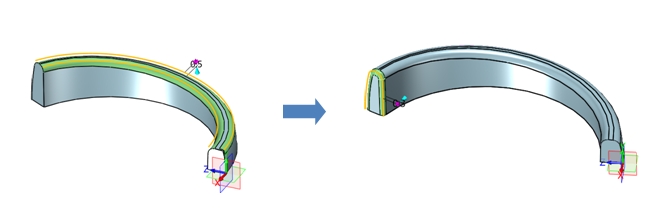

第十三步,依次對實體邊緣進行倒 0.5mm、0.3mm圓角,如圖14所示。
圖14倒圓角操作-1
第十四步,在XZ工作平面上創建草圖-5,提取實體邊緣,繪制一個圓作為構造線,如圖15所示。
圖15 構造線

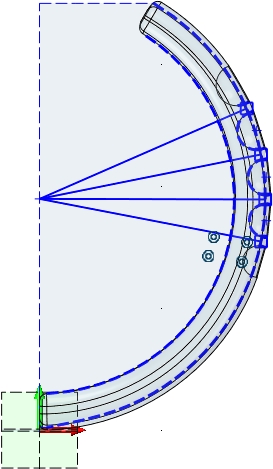

第十五步,依次繪制經過圓心的5條直線,使它們和圓弧構造線相交,標記角度,參數如圖16所示。
圖16 繪制直線-1

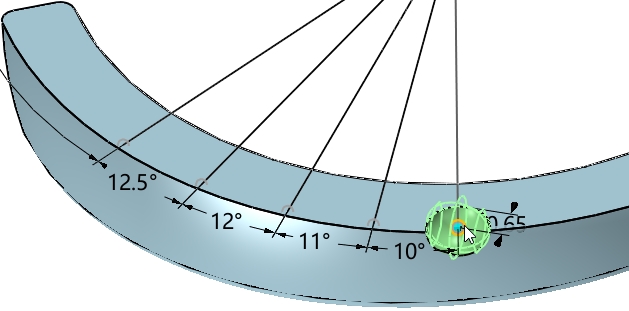

第十六步,退出草圖后調整模型視角,捕捉關鍵點,創建一個起始半徑為0.65mm的球體,和實體造型進行減運算,如圖17所示。
圖17球體創建-1

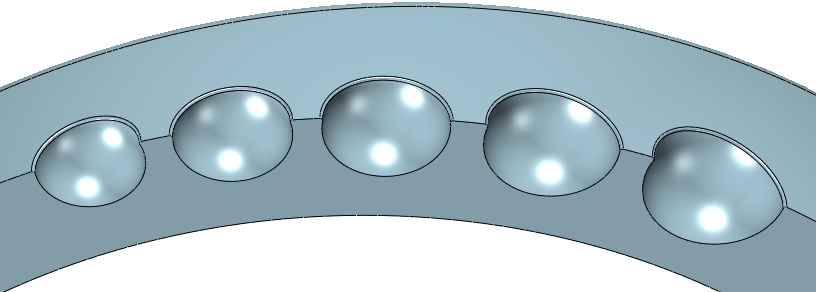

第十七步,捕捉關鍵點,半徑以0.05mm遞增,創建5個球體,隱藏含有點的草圖,如圖18所示。
圖18球體創建-2
第十八步,倒0.3mm圓角,如圖19所示。
圖19倒圓角操作-2

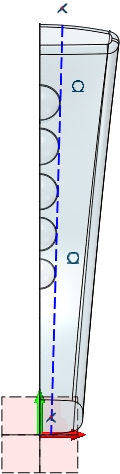

第十九步,在YZ工作平面上創建草圖,繪制一根構造線,和上下兩個球體邊緣相切,如圖20所示。
圖20 繪制相切構造線

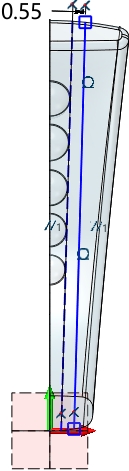

第二十步,繪制平行構造線,偏移距離為0.55mm,如圖21所示。
圖21 繪制平行構造線

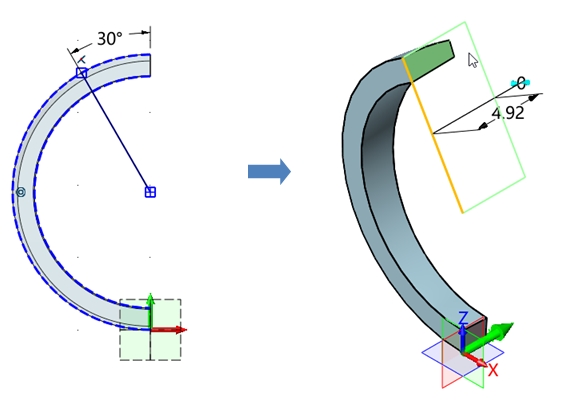

第二十一步,拉伸上部草圖直線,形成曲面,終止位置到面,如圖22所示。
圖22 草圖拉伸
第二十二步,對上步曲面的圓弧部分進行縮進,往內延伸0.15mm,如圖23所示。
圖23 曲面反伸

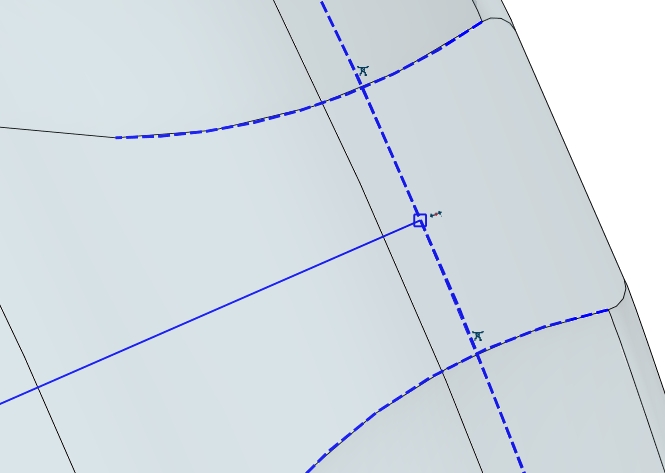

第二十三步,在上步曲面上創建草圖,提取需要的球體邊緣和曲面邊緣,使用直線連接兩交點,形成新的構造線,繪制經過圓弧中心的直線,一遍的端點落在繪制構造線的中點處,如圖24所示。
圖24 繪制直線-2
第二十四步,使用上部同樣的方法創建另外三條直線,如圖25所示。
圖25 繪制直線-3

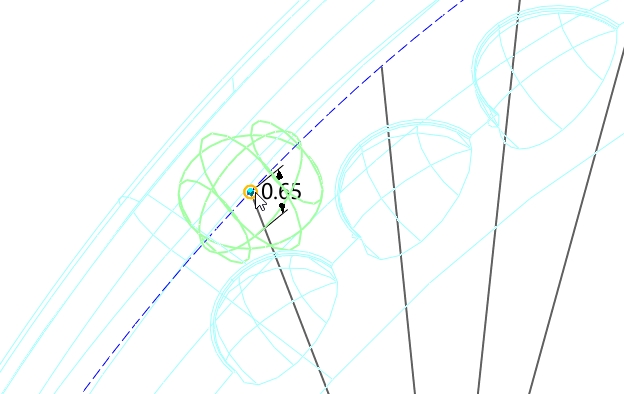

第二十五步,捕捉關鍵點,創建一個起始半徑為0.65mm的球體,位置落在上步草圖直線的端點上,并和造型進行減運算,如圖26所示。
圖26球體創建-3

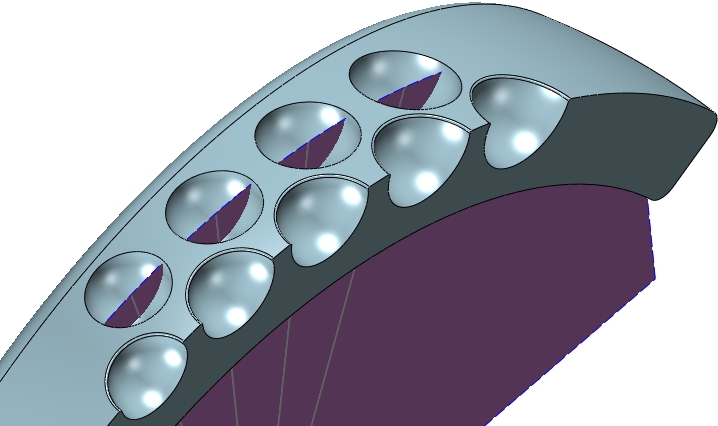

第二十六步,捕捉關鍵點,半徑以0.05mm遞增,創建4個球體,如圖27所示。
圖27球體創建-4
第二十七步,隱藏為創建球體進行定位的輔助工作平面和輔助草圖,并進行0.03mm倒圓角,如圖28所示。
圖28倒圓角操作-3
第二十八步,設置過濾器為造型,拾取鏡像平面,布爾加運算對鏡像后的造型進行合并,鏡像1/2戒指造型,得到開環男戒的主體部分,如圖29所示。
圖29鏡像操作
到此,開環男戒的主體部分建模設計課程就完成了,由于篇幅原因,我們將使用中望3D在后續教程中繼續完成此鉆石對戒系列課程的學習。
馬上下載中望3D2017版,體驗智能設計,讓創意無極限:http://www.zw3d.com.cn/product-58-1.html
