模具設計有硬砍模和使用模具工具兩種設計方法,但無論那種方法,處理交叉面都是無法回避的問題,以下圖的塑膠件為例介紹一下中望3D處理交叉面的兩種方法。


 圖1

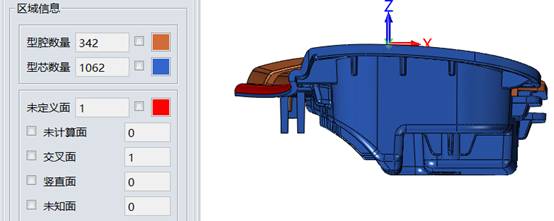

首先簡單說明一下模具的交叉面:如圖(2),從側面觀察紅色面最大輪廓線不在面的下邊緣,如果分模線沿面的下邊緣分型,上模就會出現倒扣影響模具的生產。因此需要快速的處理模具的交叉面,再重新調整分模線。


圖(2)

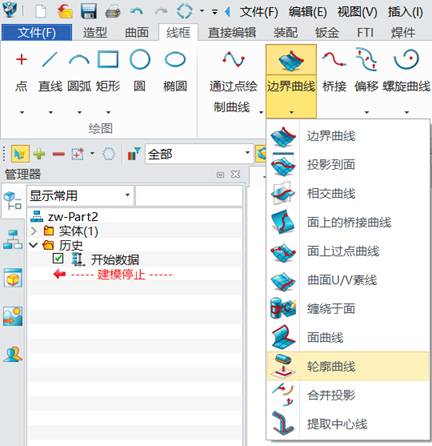

我們先介紹一下常規方法:提取“最大輪廓曲線”再用曲線修剪面。點擊“線框”里的“輪廓曲線”命令圖(3)所示。


 圖(3)

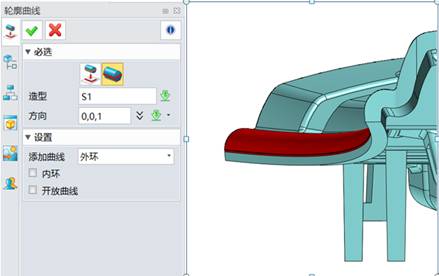

造型選擇“塑膠件”,方向選擇“Z+軸”也就是出模方向,添加曲線選擇“外環”確定,軟件會自動計算出塑膠件的最大輪廓線,如圖(4)所示黑色曲線。


 圖 (4)

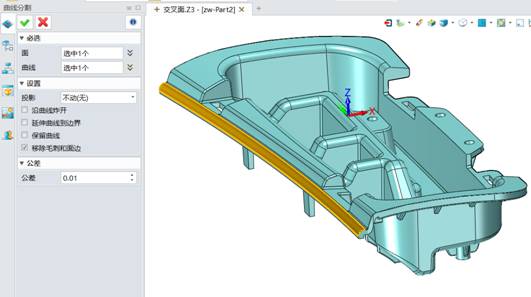

接著點擊“曲面”里的“曲線分割”命令如圖(5),選擇“紅色面”為被分割面,選擇剛提取的“最大輪廓線”為分割曲線如圖(6),確定就分割完成。


 圖(5)


 圖(6)

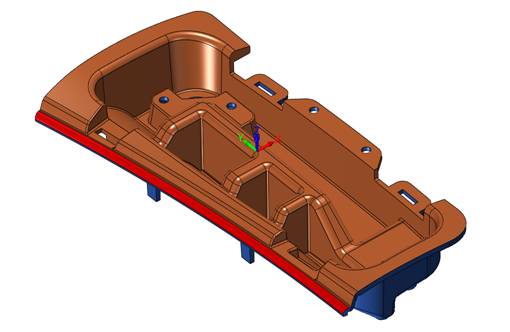

最后我們使用“模具”模塊的“區域”命令,檢查一下交叉面的情況,如圖(7)所示交叉面已處理完成。


 圖(7)

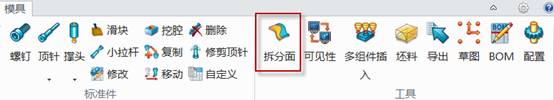

常規方法也是目前其它軟件處理模具的交叉面方法,操作步驟多,較為繁瑣。中望3D包含專業的模具模塊,擁有全流程的模具設計功能。 接下來我們主要介紹應用中望3D處理交叉面的快捷方法:使用“模具”模塊的“拆分面”命令如圖(8),一步就可以完成交叉面的處理。


 圖(8)

選擇紅色面為“被分割面”,分割方法選擇“側影線”,方向選擇“0,0,1”也就是出模方向,確定完成分割如圖(9).


圖(9)

我們再使用相同的方法,檢查交叉面,如圖(10)所示交叉面已處理完成。


 圖(10)

通過以上的對比,中望3D模具模塊的“拆分面”,可以更快更方便的完成交叉面的處理。此外,中望3D還擁有全流程的模具設計功能和模架標注件庫,可以滿足模具設計師的不同需求,大家快來下載體驗吧!http://www.zw3d.com.cn/
