前兩節課,我們使用中望3D分別完成開環男戒的主體部分和鉆石零件相關設計操作,那接下來這次課程,我們來把這兩個設計裝配起來,形成一個完整的男鉆戒。在這節課中,我們主要學習、熟悉中望3D的零件裝配功能。

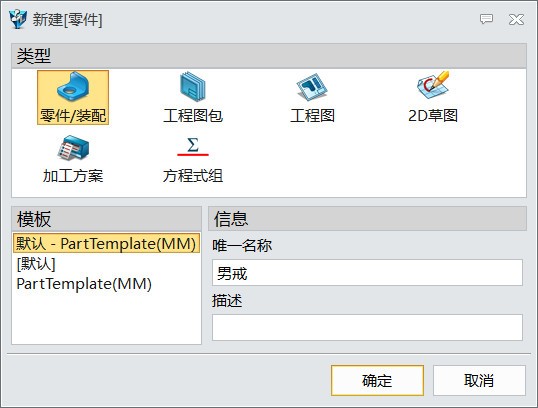

第一步,新建一個名稱為男戒的裝配文件,并進入該文件。
圖1 創建零件

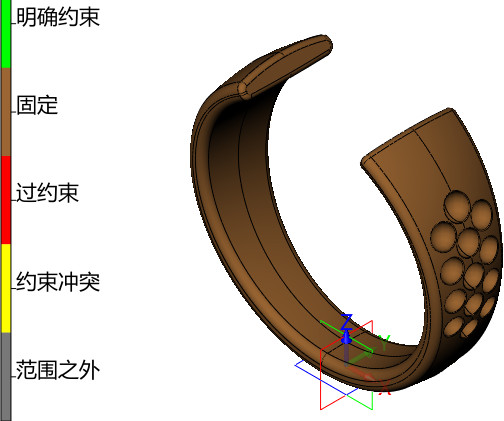

第二步,插入開環男戒零件,并固定組件,如圖2所示。
圖2 插入零件

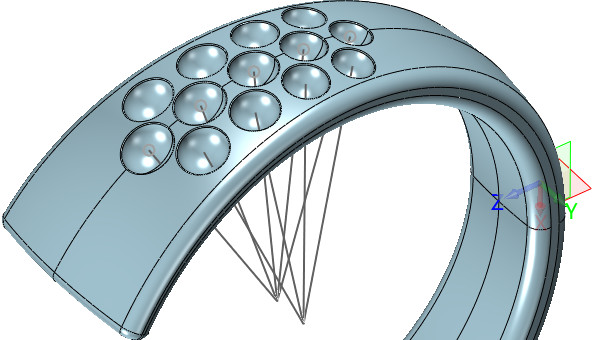

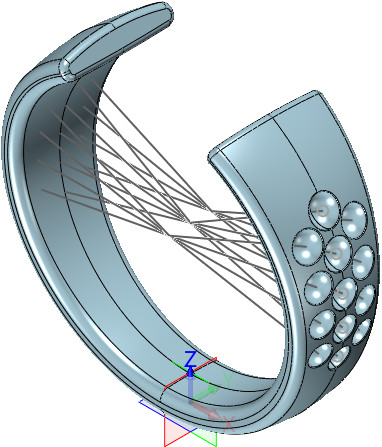

第三步,在裝配環境下激活男戒零件,顯示草圖4和草圖6,并關閉標注,如圖3所示。
圖3 顯示草圖
第四步,沿XZ工作平面鏡像草圖6,如圖4所示。
圖4 鏡像操作-1

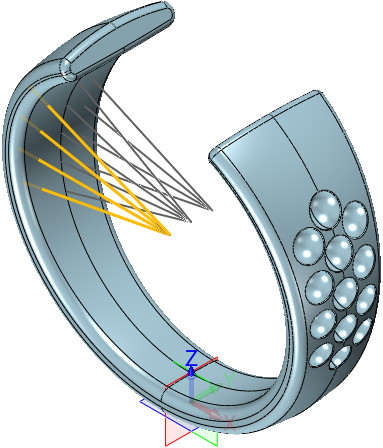

第五步,在對左側三個草圖進行鏡像,退出零件界面,進入裝配界面,如圖5所示。
圖5 鏡像操作-2
第六步,切換過濾器,使得在裝配環境下可以同時捕捉到零件和組件對象。
圖6 切換過濾器

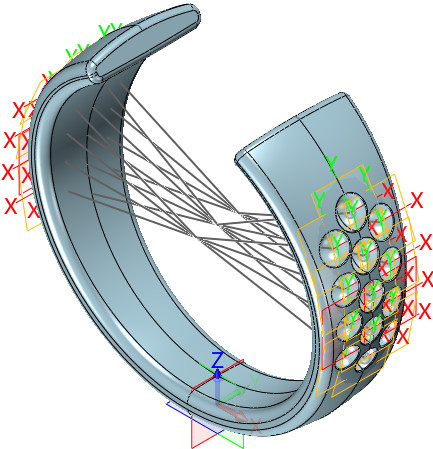

第七步,在直線的端點上依次創建工作平面,如圖7所示。
圖7 創建工作平面

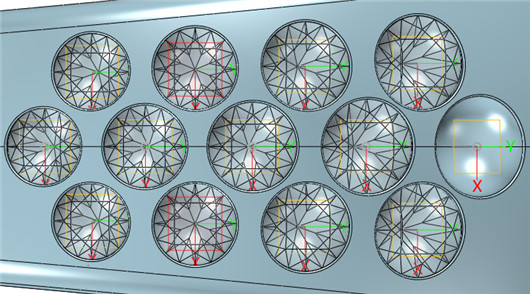

第八步,逐個插入鉆石零件到男戒裝配下,插入鉆石類型為坐標,插入后固定組件,如圖8所示。
圖8 插入鉆石零件

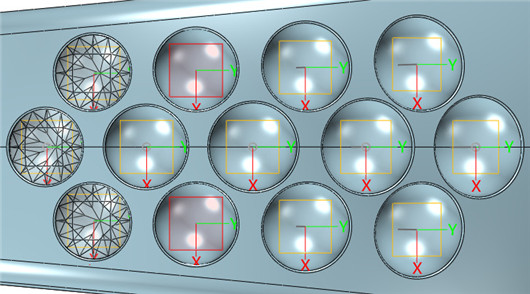

第九步,完成兩側1.3鉆石的裝配,如圖9所示。
圖9 鉆石裝配-1

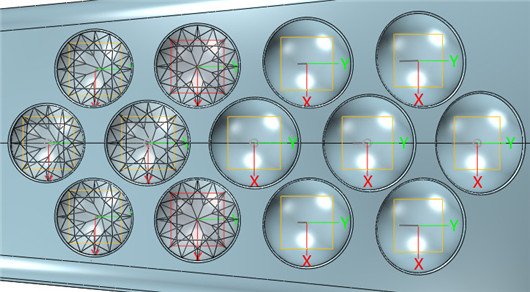

第十步,完成兩側1.4鉆石的裝配,如圖10所示。
圖10 鉆石裝配-2

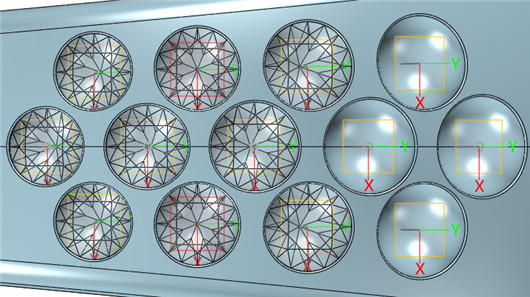

第十一步,完成兩側1.5鉆石的裝配,如圖11所示。
圖11 鉆石裝配-3
第十二步,完成兩側1.6鉆石的裝配,如圖12所示。
圖12 鉆石裝配-4

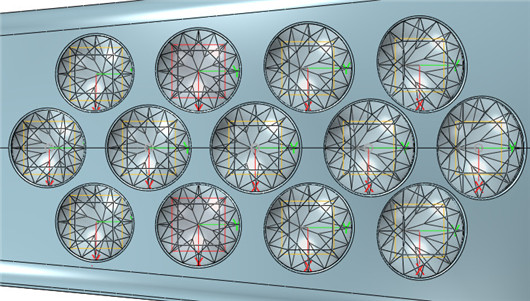

第十三步,完成兩側1.7鉆石的裝配,如圖13所示。
圖13 鉆石裝配-5
第十四步,完成零件裝配后到男戒零件里隱藏草圖,再回到裝配環境下隱藏工作平面和基準面,如圖14所示。
圖14 隱藏

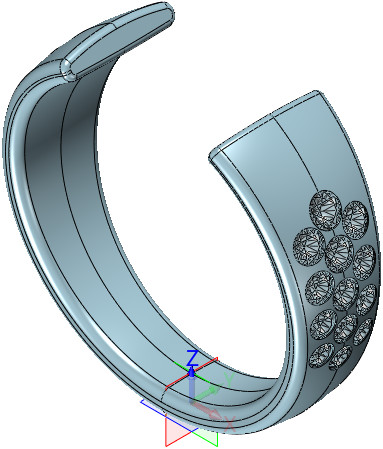

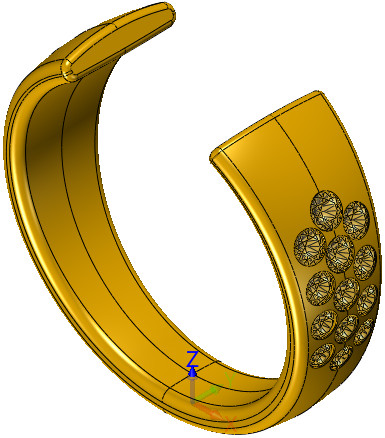

第十五步,激活開環男戒,修改顏色完成設計,如圖15所示。
圖15 設計完成
經過三節課的學習,男鉆戒的整體設計就完成了,希望通過這個實例教程可以幫助大家進一步掌握建模和裝配的技巧,后續教程中我們將在中望3D中學習一款女鉆戒的設計,以完成男女鉆石對戒的課程。
馬上下載中望3D2017版,體驗智能設計,讓創意無極限:http://www.zw3d.com.cn/product-58-1.html
