經過三節課的學習，男鉆戒的整體設計就完成了。接下來的兩節課，我們將繼續在中望3D中完成男女鉆石對戒設計中女鉆戒部分的課程，通過女鉆的主體設計和鉆石裝配的操作，來進一步了解中望3D的建模及裝配功能。
那現在，我們先來學習女鉆戒的主體設計和鉆石裝配的操作吧。

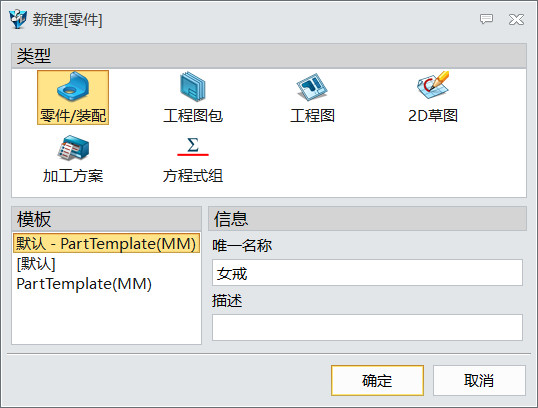

第一步，新建一個名稱為女戒的零件。
圖1 創建零件

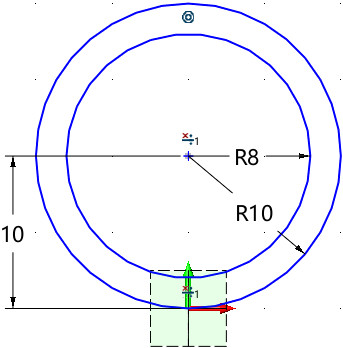

第二步，在XZ工作平面上創建草圖，分別繪制兩個圓，如圖2所示。
圖2 繪制圓-1

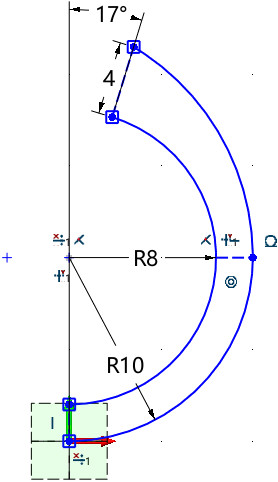

第三步，繪制兩條直線，對上步草圖進行修剪，如圖3所示。
圖3 修剪草圖

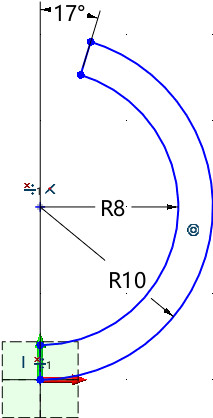

第四步，刪除R10上部分的圓弧，對草圖上方進行完善，最終完成的草圖如圖4所示。
圖4 刪除圓弧
第五步，在YZ工作平面上創建草圖，分別繪制兩個圓，如圖5所示。
圖5 繪制圓-2

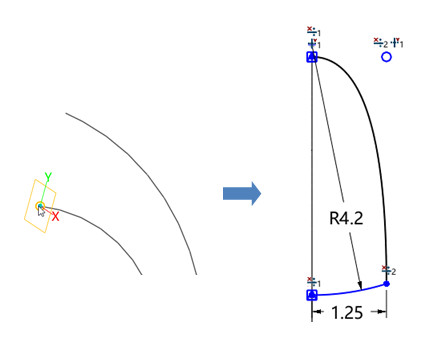

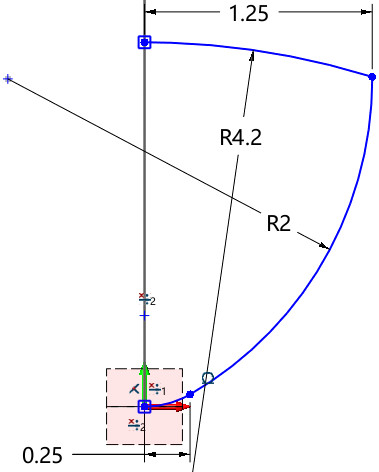

第六步，創建一個工作平面，并在此平面上繪制草圖，如圖6所示。
圖6 繪制草圖

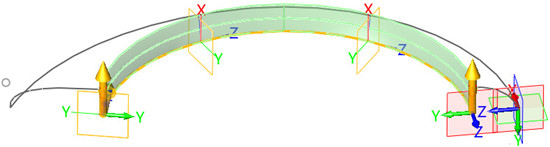

第七步，使用驅動曲線放樣，創建曲面，如圖7所示。
圖7 創建曲面

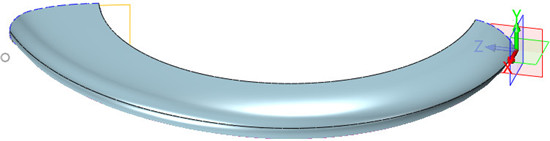

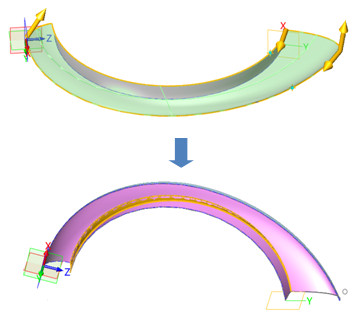

第八步，使用雙軌放樣，不縫合實體，調整視角，并刪除上步多余的面，如圖8所示。
圖8 放樣操作
第九步，鏡像現有曲面，然后縫合，如圖9所示。
圖9 鏡像、縫合曲面

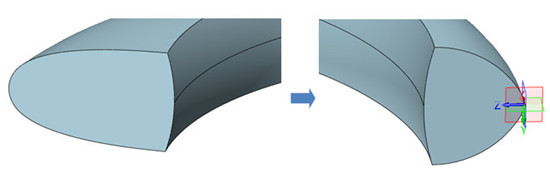

第十步，使用修剪平面，帶縫合實體，拾取另外一端的邊封閉端面，如圖10所示。
圖10 縫合實體

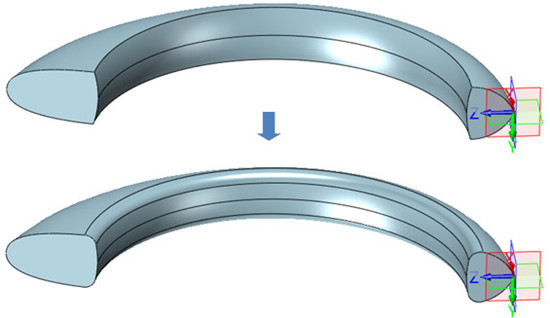

第十一步，隱藏輔助工作平面和草圖，然后進行倒0.5mm圓角操作，如圖11所示。
圖11 倒圓角-1

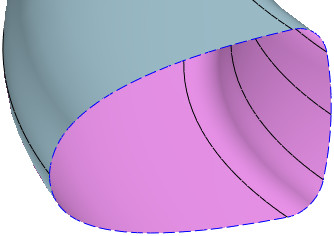

第十二步，刪除上部的端面曲面，如圖12所示。
圖12 刪除曲面

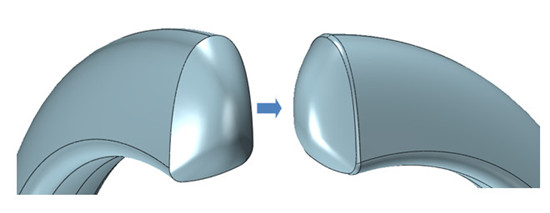

第十三步，在上圖曲面邊緣創建曲線列表，使用角部圓頂，高度為1，冠頂使用曲率，連續方式無，創建圓頂曲面，然后倒0.2mm圓角，如圖13所示。
圖13 創建曲線列表

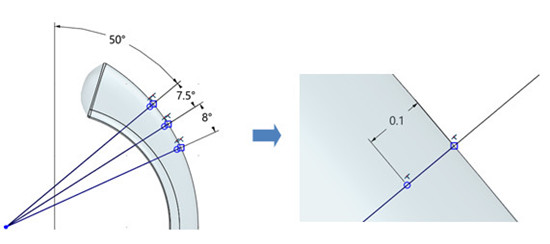

第十四步，顯示草圖1，在XZ工作平面上繪制草圖；在每條直線上繪制點，到端點的距離為0.1mm，如圖14所示。
圖14 繪制草圖

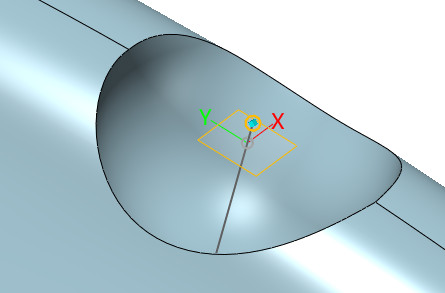

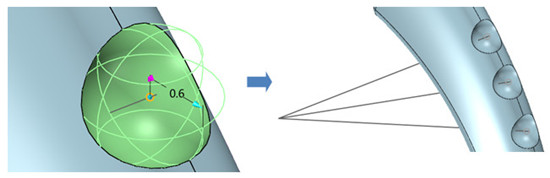

第十五步，在上步草圖的點上創建半徑0.6mm的球體，和造型進行布爾減運算；再依次在草圖另外兩個端點上創建球體，如圖15所示。
圖15 創建球體-1
第十六步，在3條直線上創建工作平面，偏移-0.1mm，如圖16所示。
圖16 創建平面

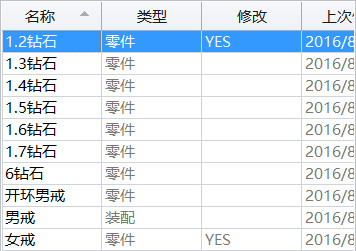

第十七步，復制一份鉆石零件，重命名為1.2鉆石。
圖17 復制零件-1

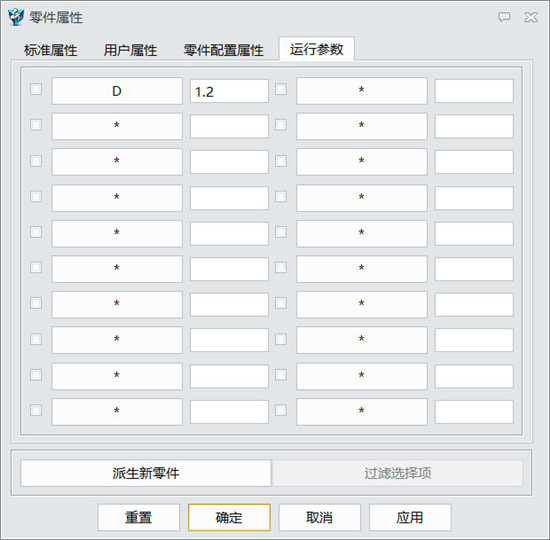

第十八步，打開1.2鉆石零件，到零件屬性里修改D參數為1.2，生成直徑1.2mm的鉆石后退出零件。
圖18 屬性修改-1

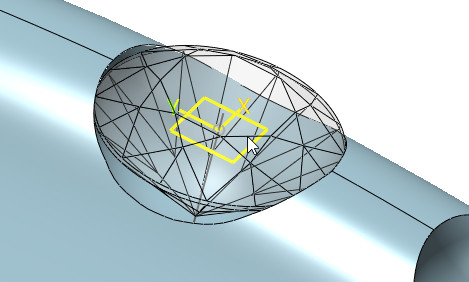

第十九步，進入女戒零件，在裝配下對1.2鉆石進行坐標裝配，如圖19所示。
圖19 坐標裝配

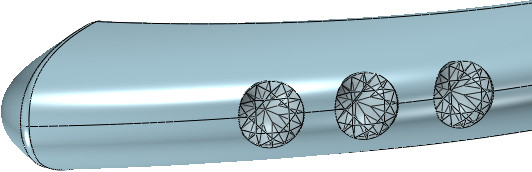

第二十步，依次3個1.2鉆石裝配完畢后，隱藏工作平面和草圖，然后合并3個鉆石零件，如圖20所示。
圖20 隱藏
第二十一步，進行對稱鏡像，如圖21所示。
圖21 鏡像操作

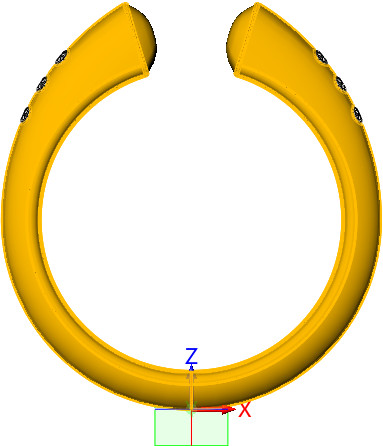

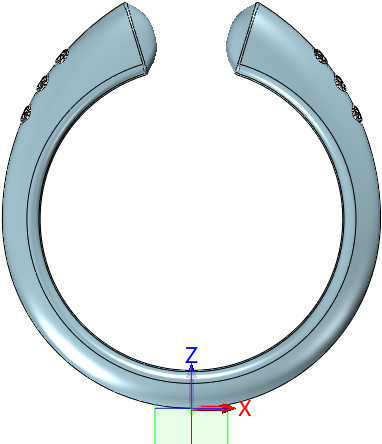

第二十二步，對左右造型進行布爾加，形成女戒開環戒體，退出零件，如圖22所示。
圖22 布爾加運算-1

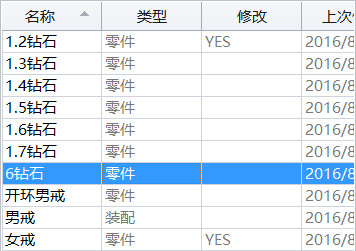

第二十三步，復制一份鉆石零件，重命名為6鉆石，如圖23所示。
圖23 復制零件-2

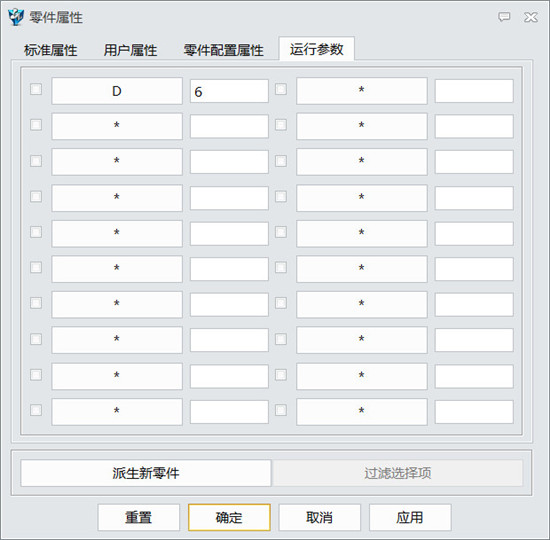

第二十四步，打開6鉆石零件，到零件屬性里修改D參數為6，生成直徑6mm的鉆石后退出零件，如圖24所示。
圖24 屬性修改-2
第二十五步，使用外部零件，插入6鉆石零件，放在任意位置，如圖25所示。
圖25 插入零件

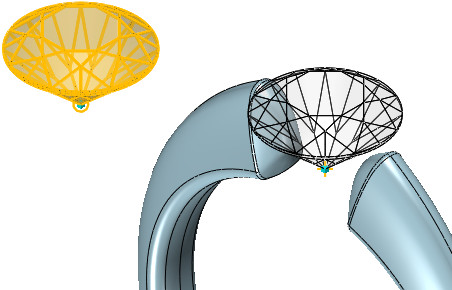

第二十六步，移動鉆石，起始點是下方頂點，目標點的位置是0,0,19，如圖26所示。
圖26 移動

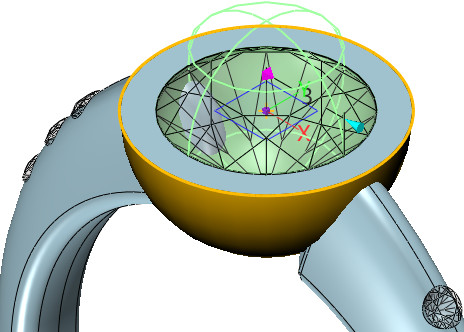

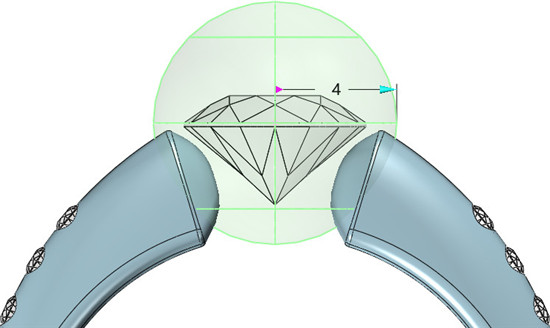

第二十七步，創建半徑為4mm的球體，中心落在鉆石上方邊緣的曲率中心上，如圖27所示。
圖27 創建球體-2

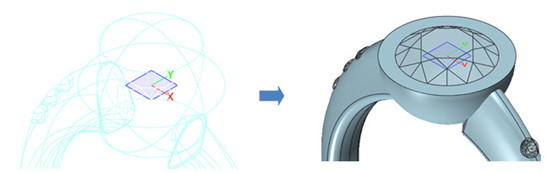

第二十八步，偏移XY工作平面到球體中心，并使用此平面修剪球體上部分，如圖28所示。
圖28 球體修剪
第二十九步，創建半徑為3mm的球體，和半球體進行布爾減運算，如圖29所示。
圖29 創建球體-3

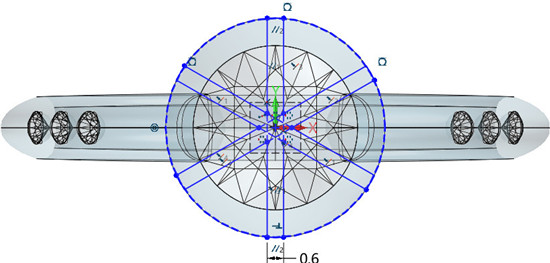

第三十步，在半球體的上表面創建下圖草圖，如圖30所示。
圖30 創建草圖
第三十一步，拉伸上步草圖，和半球實體進行布爾交運算，如圖31所示。
圖31 草圖拉伸

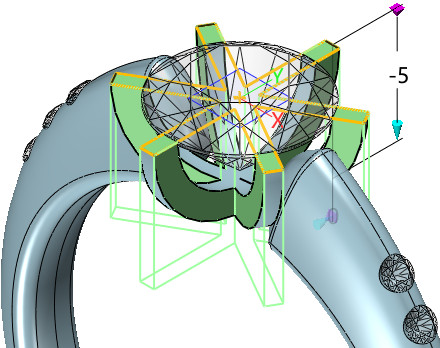

第三十二步，使用偏移面，對6爪端面進行正向偏移0.5mm，如圖32所示。
圖32 偏移面

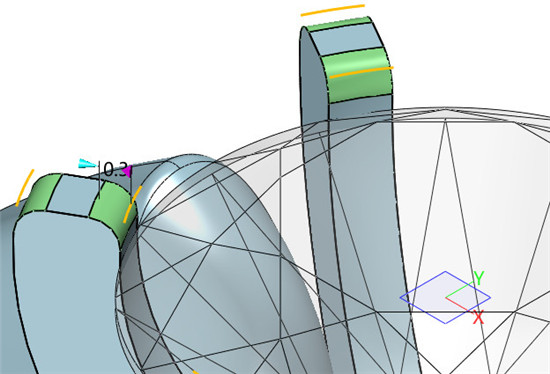

第三十三步，對6爪端面進行0.3mm的倒圓角，如圖33所示。
圖33 倒圓角-2

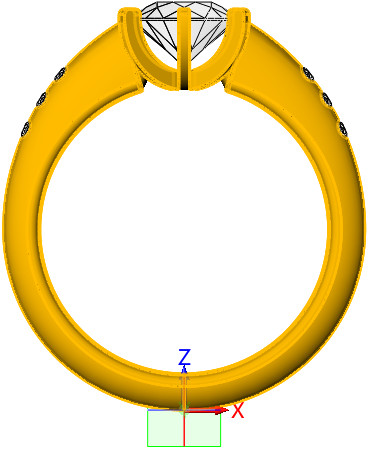

第三十四步，對下圖兩個造型進行布爾加運算，如圖35所示。
圖34 布爾加運算-2
到此，女鉆戒的主體設計和鉆石裝配課程就完成了，希望通過這個實例教程可以幫助大家進一步掌握建模和裝配的技巧，后續教程中我們將在中望3D中對此款女鉆戒進行渲染，以完成男女鉆石對戒最后一節的課程。
馬上下載中望3D2017版，體驗智能設計，讓創意無極限：http://www.zw3d.com.cn/product-58-1.html
Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html
