“閥”,是工業管路上控制介質流動的一種重要附件,應用廣泛,是國家工業經濟中不可缺少的重要機械產品。本次課程中,我們將會在中望3D中學習設計一款閥,包括閥主體設計和零件裝配,以學習多種回轉體的建模方式、基本裝配以及裝配渲染等操作技巧。由于篇幅原因,本次課程將分上下兩部分進行學習,現在我們先來看看閥的主體零件設計的具體操作吧。

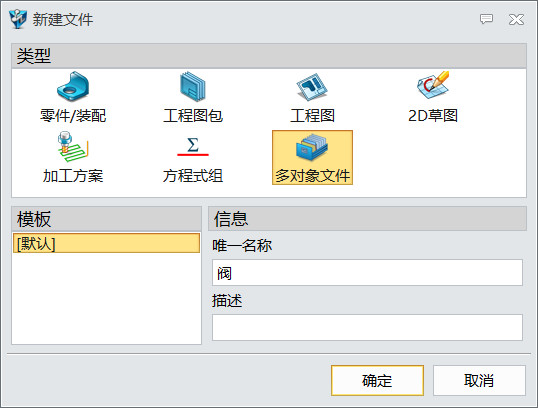

第一步,新建一個名稱為閥的多對象文件,如圖1所示。


圖1 新建文件-1

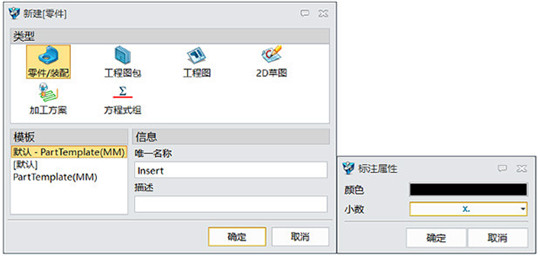

第二步,新建一個名稱為Insert的零件,設置標注屬性為整數,如圖2所示。


圖2 新建文件-2

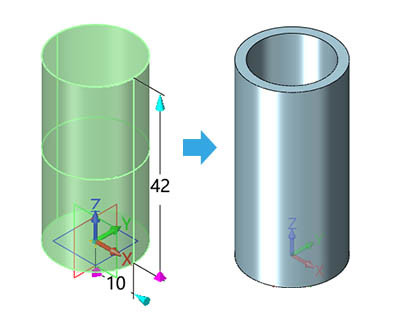

第三步,使用圓柱體,創建一個中心在0,0,0,半徑為10mm,高度為52mm的圓柱體,然后對其進行抽殼,厚度為-2mm,上下端面為開放面,完成后退出零件,如圖3所示。


圖3 抽殼

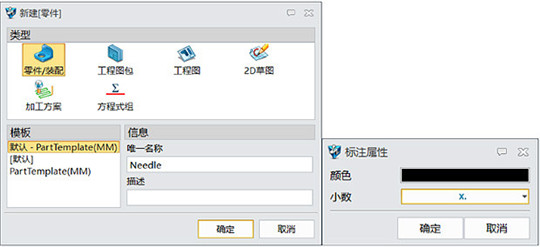

第四步,新建一個名稱為Needle的零件,設置標注屬性為整數,如圖4所示。


圖4 新建文件-3

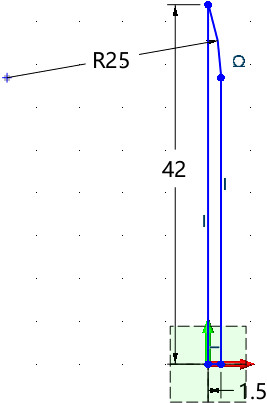

第五步,在XZ工作平面上創建草圖,繪制下圖草圖進行全約束,完成后退出草圖,參數如圖5所示。


圖5 創建草圖-1

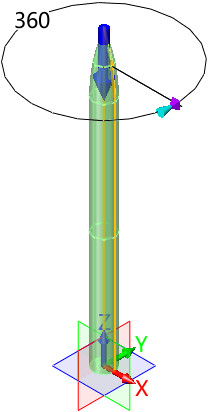

第六步,對上步草圖進行旋轉,形成360°的回轉體,完成后退出草圖,如圖6所示。


圖6 旋轉

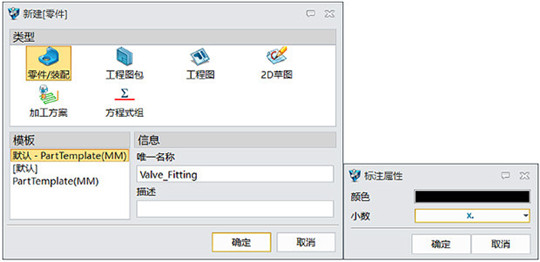

第七步,新建一個名稱為Valve_Fitting的零件,設置標注屬性為整數,如圖7所示。


圖7 新建文件-4

第八步,使用圓柱體,創建一個中心在0,0,0,半徑為13mm,長度為19mm的圓柱體,對齊平面為XZ工作平面,如圖8所示。


圖8 創建圓柱體-1

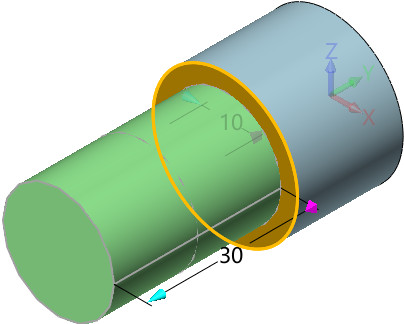

第九步,接著創建一個中心在上步柱體端面,半徑為10mm,長度為30mm的圓柱體,和原造型進行布爾加運算,如圖9所示。


圖9 創建圓柱體-2

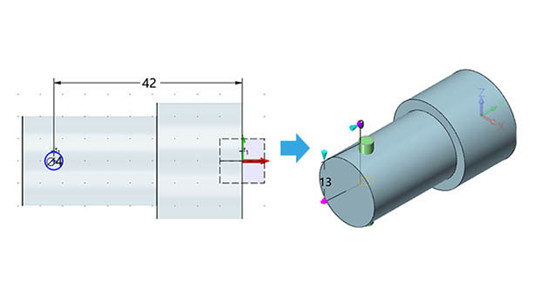

第十步,在XY工作平面上創建草圖,繪制下圖草圖進行全約束,完成后退出對其進行對稱拉伸,尺寸為13mm,布爾運算為加運算,如圖10所示。


圖10 對稱拉伸-1

第十一步,對上步拉伸的上下兩個凸起進行0.5mm的倒圓角,接著對下圖的三條邊進行1mm的倒圓角,如圖11所示。


圖11 倒圓角-1

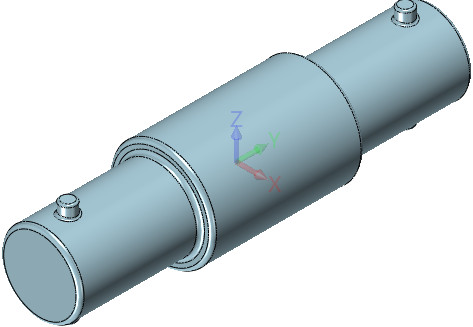

第十二步,對造型進行沿XZ工作平面的鏡像,布爾運算為加運算,如圖12所示。


圖12 鏡像

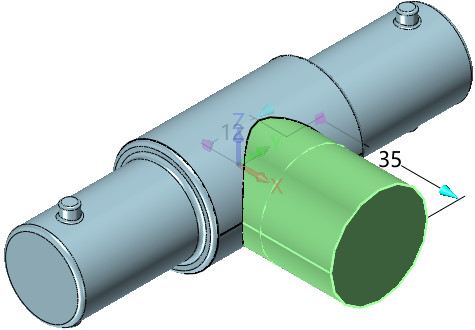

第十三步,使用圓柱體,創建一個中心在0,0,0,半徑為12mm,高度為35mm的圓柱體,對齊平面在YZ工作平面,和原造型進行布爾加運算,如圖13所示。


圖13 創建圓柱體-3

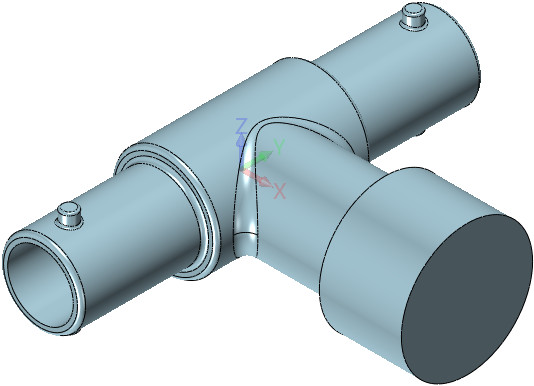

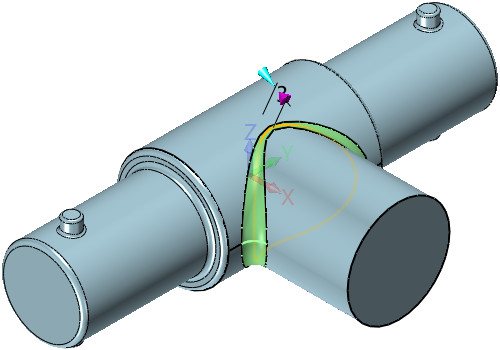

第十四步,對下圖的邊進行3mm的倒圓角,如圖14所示。


圖14 倒圓角-2

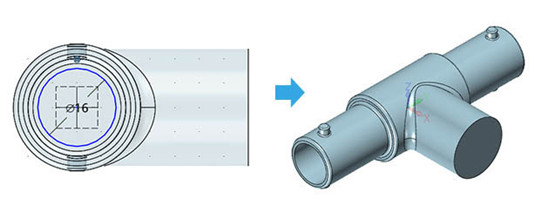

第十五步,在XZ工作平面上創建草圖,然后繪制草圖進行全約束,完成后退出對其進行拉伸,類型為對稱,穿過所有,布爾運算為減運算,如圖15所示。


圖15 對稱拉伸-2

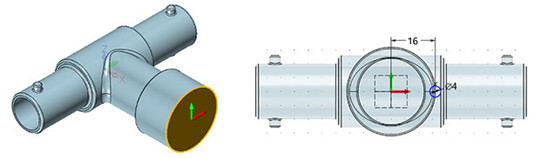

第十六步,在下圖圓柱體端面上創建一個圓柱體,半徑為16mm,長度為20mm,和原造型進行布爾加運算,如圖16所示。


圖16 創建圓柱體-4

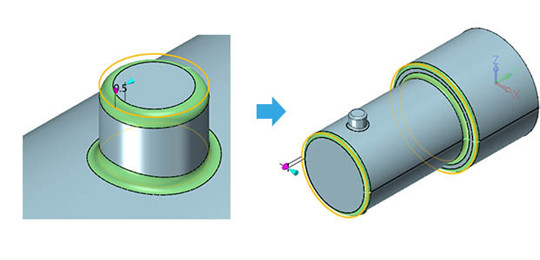

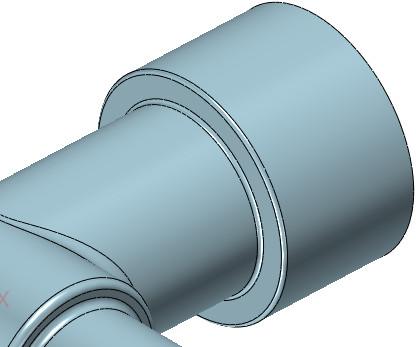

第十七步,對下圖兩個邊進行0.5mm的倒圓角,如圖17所示。


圖17 倒圓角-3

第十八步,在下圖端面上創建草圖,繪制草圖進行全約束,完成后退出草圖,參數如圖18所示。


圖18 全約束

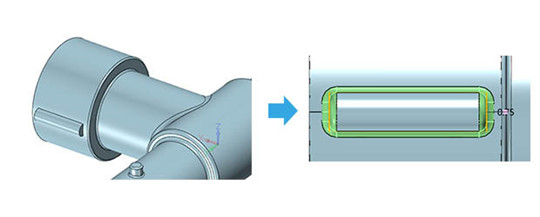

第十九步,對上步草圖進行拉伸,類型為2邊,從-2mm到-18mm。然后對其拉伸進行倒圓角,半徑為0.75mm,如圖19所示。


圖19 倒圓角-4

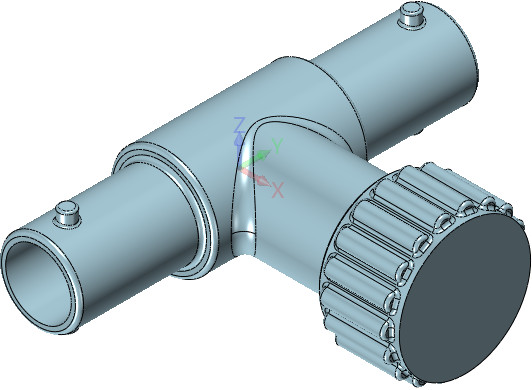

第二十步,對上步的倒圓角和拉伸使用陣列特征,類型是圓形陣列,方向是X軸,均勻分布18個,角度為360/18,如圖20所示。


圖20 陣列特征

到這里,閥的主體零件設計已經完成了大半部分,閥設計的上半節課程也就完成了,通過本節課我們深入學習了中望3D的繪制草圖、倒圓角、布爾運算、拉伸等基本功能。在下篇課程中,我們將會繼續進行課程剩余裝配和渲染部分的學習。
