參數化建模對于企業標準件、通用件、互換件來說是統一設計規范、提高設計效率的有效手段。中望3D即將發布的2018版,在原有方 程式管理器的基礎上新增了用Excel編輯設計參數與公式的功能。本次課程我們來學習“用Excel編輯”功能及其使用方法。
1.在方程式管理器中,中望3D2018新增有“用Excel編輯”按鈕,能直接啟動系統中已安裝的Excel程序,如圖1所示。
圖1 方程式管理器新增“用Excel編輯”按鈕

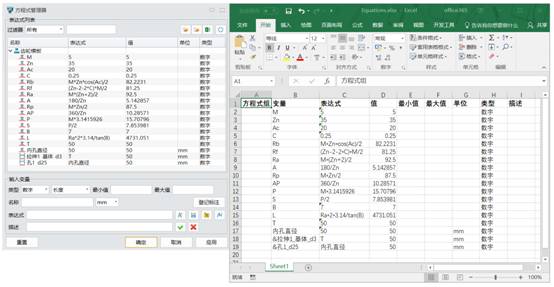

2.軟件可將當前方程式管理器的內容自動傳送到Excel中,如圖2所示。
圖2 方程式管理器與用Excel編輯

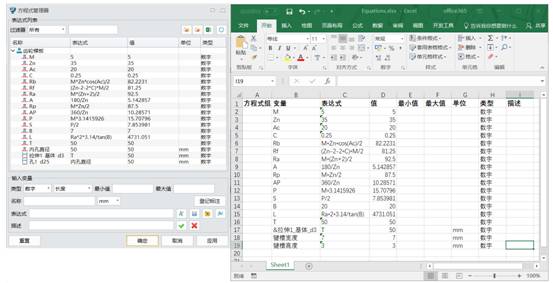

3.用戶可以在Excel中對已有變量的表達式、單位、描述等內容進行修改,也可以直接刪除已有變量,如圖3所示(修改變量B的表達式 ,由7改為20,同時刪除內孔直徑變量)。
圖3 修改變量B的表達式并刪去內控直徑變量

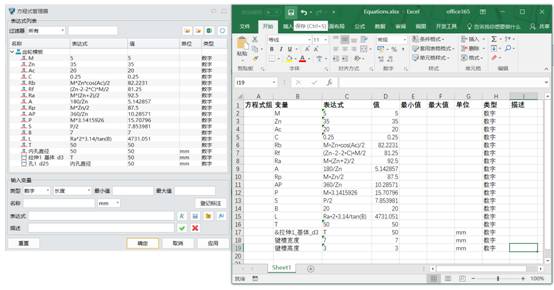

4.同時,用戶還可以新增新的變量,定義其表達式、單位、描述及其所屬方程式等信息,如圖4所示(增加鍵槽寬度和鍵槽高度兩變量 )。
圖4 增加鍵槽寬度、鍵槽高度兩變量
5.最后,只需保存Excel表即可將修改的數值回傳到ZW3D中,如圖5所示。
圖5 保存Excel修改的內容
6.關閉Excel,在方程式管理器中點擊應用后確定,修改的內容就可以被激活使用,如圖6所示。
圖6 應用并激活變量
需注意的是,在刪除已有且在建模過程中使用的變量時,軟件會彈出“確認刪除”的對話框,提示用戶對相關聯的命令進行操作,如圖7所示。
圖7 確認刪除變量
除此之外,“用Excel編輯”功能需要在Microsoft Office Excel 2003、2007、2013和2016版本上進行相應操作,對于沒有安裝該程 序的系統,此功能將無法使用。目前,WPS及其他辦公套件暫未支持。 以上就是中望3D2018新增的“用Excel編輯”功能。它不僅拓展了參數化編輯的應用場景與邊界,還提供了更快捷的不同數模文件間相 同或類似參數的相互轉換與編輯能力。相信這一新功能,能幫助大家在工作中極大提高參數化的工作效率。
馬上下載中望3D,體驗智能設計,讓創意無極限:http://www.zw3d.com.cn/product-58-1.html
