在CAM的加工中,開粗是能以最快的時間切除最多毛坯的操作;而二次開粗則是對前一個程序未加工到的位置或殘料、需進一步進行加工的操作,均能達到清除多余殘料的目的。本次課程任務我們以干衣機零件模具型芯為例,運用中望3D軟件的CAM模塊來完成三軸加工開粗與二次開粗。
在中望3D軟件CAM加工中,開粗需要使用二維偏移粗加工功能。

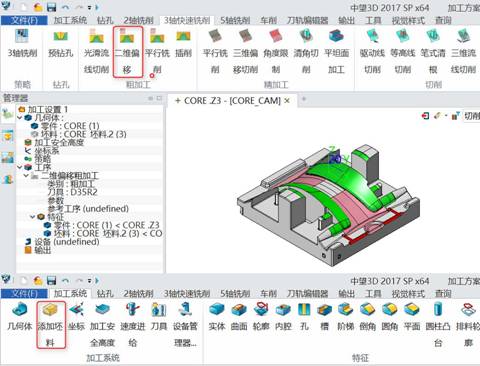

1.首先打開軟件進入加工方案,點擊二維偏移粗加工功能,并在加工系統中添加胚料,如圖1所示。
圖1

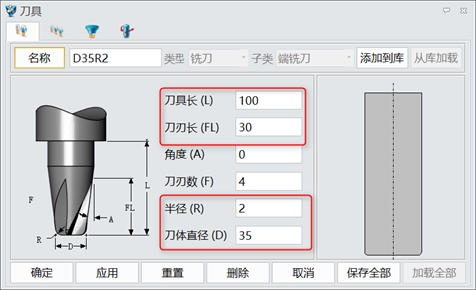

2.進行刀具設置,設置刀具的直徑、半徑與長度,具體參數如圖2所示。
圖2

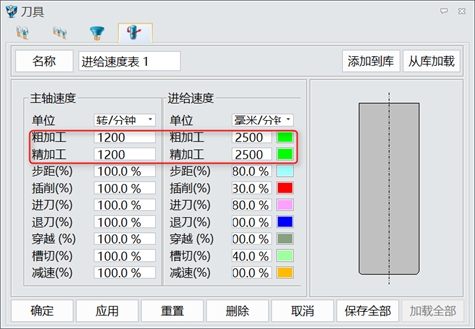

3.設置刀具的轉速與進給速度,具體參數如圖3所示。
圖3

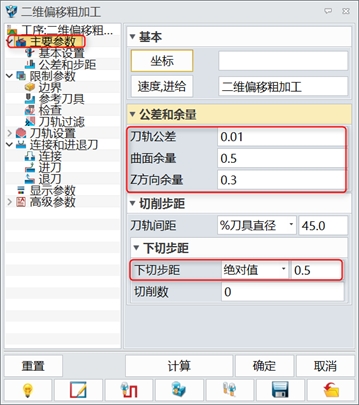

4.進行參數設置,主要參數設置刀軌公差、加工余量和下切步距,具體參數如圖4所示。
圖4

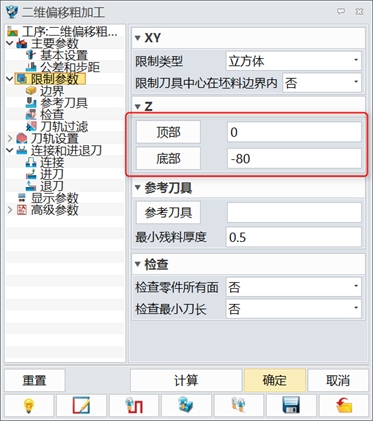

5.在限制參數中設置Z軸深度,具體參數如圖5所示。
圖5

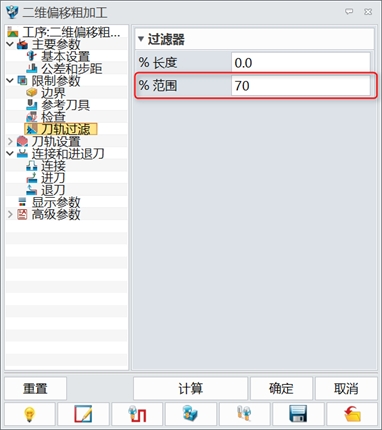

6.接著在限制參數中設置刀軌過濾,以防止在加工時頂刀底情況出現而燒刀把,參數設置如圖6所示。
圖6

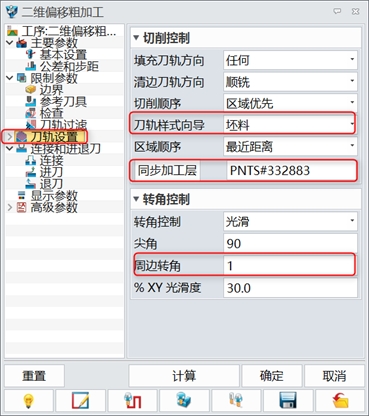

7.在刀軌設置中設置刀削方向、切削順序、同步加工層和周邊轉角,具體參數如圖7所示。
圖7

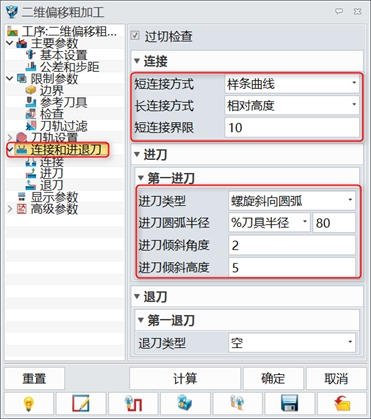

8.進一步在連接和進退刀中設置連接類型與進刀方式,具體設置如圖8所示。
圖8

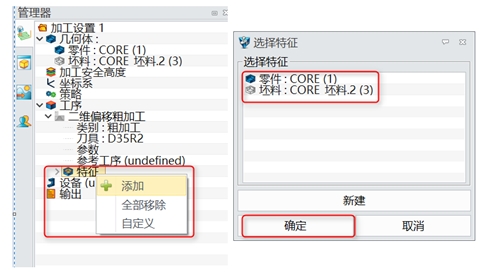

9.點擊右鍵添加特征,選擇零件和胚料,如圖9。
圖9

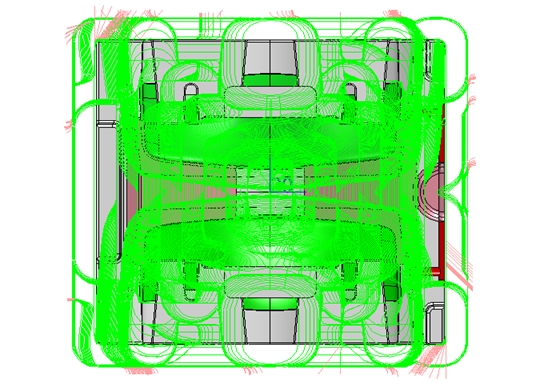

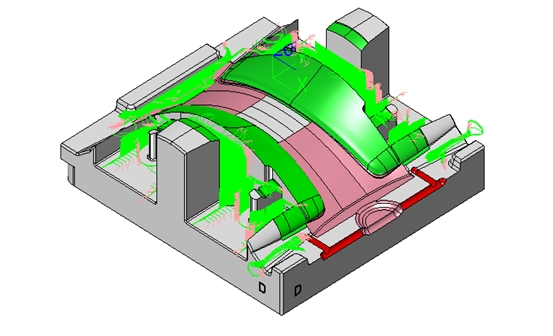

10.完成以上設置生成計算刀路,如圖10。
圖10

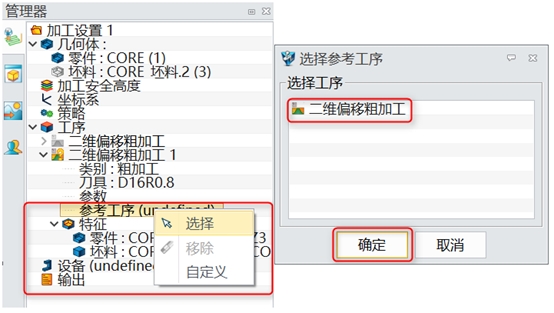

11.使用二維偏移粗加工功能即可進行二次開粗,完成以上步驟后重復步驟2-8,再點擊右鍵選擇參考工序二維偏移粗加工,如圖11所示;
圖11
12.完成后生成計算刀路,即可完成二次開粗,如圖12。
圖12
中望3D通過參考工序進行二次開粗,可根據前一個工序未加工到的真實工件的當前狀態來加工某個區域,這將有效幫助工程師避免在開粗過程中,因再次切削已經加工過的區域而出現空刀,或者刀具過載和地方殘料過多而被一次加工出來出現加工中斷刀,或者工件存在未清除的地方等情況的出現。
馬上下載中望3D,體驗智能設計,讓創意無極限:http://www.zw3d.com.cn/product-58-1.html
