中望3D推出的“直接編輯”功能,讓用戶不管是對中望3D圖檔,還是對外部導入的無參圖檔,都能快速進行設計變更。除此之外,在 2018版中更是新增了“面溢出控制”及“標注移動面”功能,讓用戶進行模型修改時更加便捷。本次課程將會詳細的介紹這兩項新增功能。

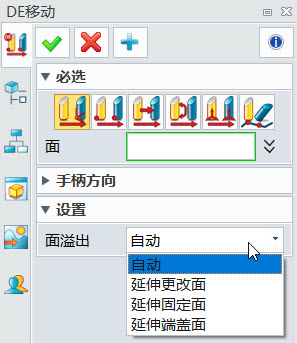

一、 面溢出控制(如圖1)


 圖1

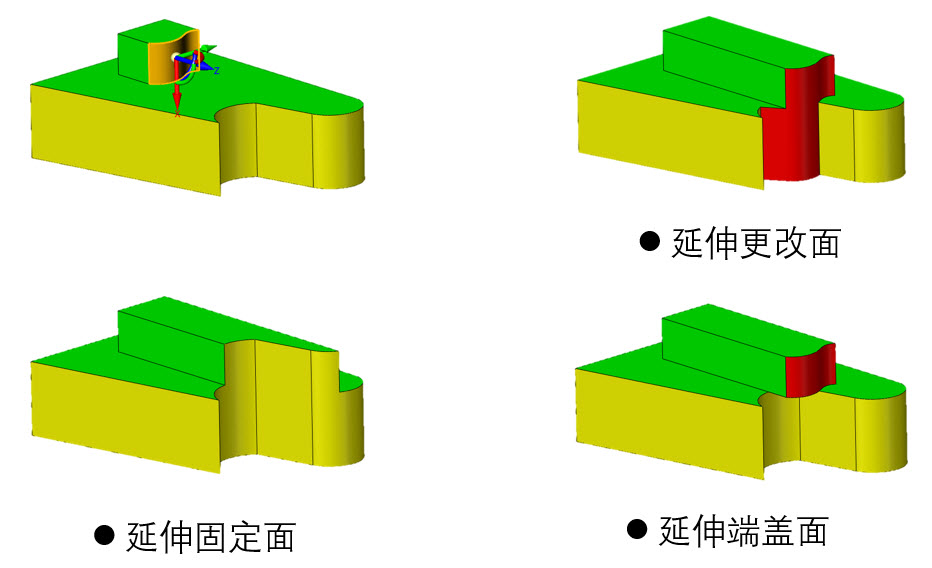

在進行移動面的操作時,參與運算的面有:移動面本身、周圍的固定面和移動面的端蓋面。高亮的面為選中面,拖動坐標系,在不同選項下,結果各不相同,如圖2所示。


圖2

延伸更改面——被移動的面將會延伸,從而封閉模型;

延伸固定面——移動面的周圍固定面延伸,從而封閉模型;

延伸端蓋面——移動面的頂部面將會延伸,從而封閉模型

用戶在修改模型時,可以根據不同的修改需求來選擇對應的功能選項。

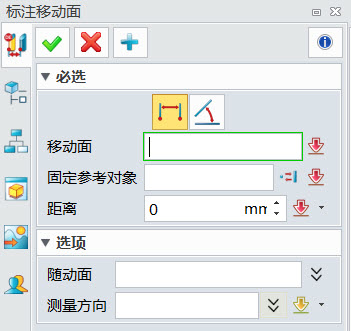

二、 標注移動面(如圖3)


 圖3

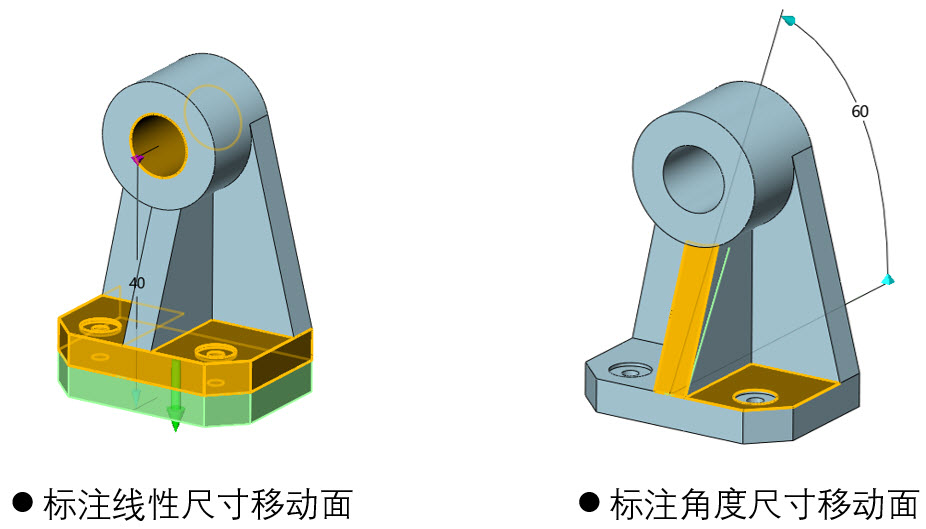

標注移動面功能,即允許用戶通過先標注,然后修改標注尺寸來進行面的移動及修改。這種方式,使得對面的操作更精確,但標注的類型,目前僅限于線性標注及角度標注,如圖4所示。


 圖4

以這種方式修改面,省去了用戶先測量,再計算結果的過程,使用戶在修改模型設變時更方便、更快速。

綜合上述內容,不難看出中望3D-2018具有更多,更強大的直接編輯功能。化繁為簡,操作人性化,節省設計時間。相信2018版的中望3D會給用戶帶來更多便捷的使用體驗。
