為了使技術溝通更加方便且不受設計軟件的約束,中望3D2018版的“PDF輸出”能支持“3D PDF輸出PMI對象”、“2D PDF支持矢量輸出工程圖對象”。本次課程將要介紹這兩個功能在3D 2018中的使用。
1. 3D PDF 輸出 PMI 對象
中望3D的2017版在輸出PDF格式時,只能輸出產品的結構,不能把在軟件中添加的PMI標注一起打包保存。但這一功能在2018版中得到優化升級,用戶可以直接把3D模型及相關應用PMI標明技術說明,通過3D PDF打包,把數模保存成PDF的格式。之后通過辦公軟件Adobe Reader 打開并查看我們的數模、PMI數據 ,對數模進行旋轉、平移、放大、測量等操作。與更廣泛的人員進行分享和交流,讓圖紙不再受設計軟件的限制,讓技術交流變得更隨心所欲,這一功能最大限度的提升設計的協同性和效率。

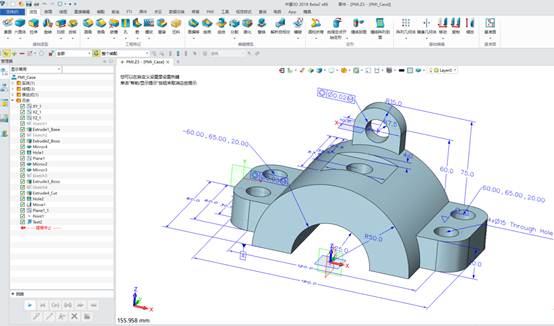

首先,我們要打開一個已經用中望3D軟件PMI標注好的數模,如圖1所示。
圖1

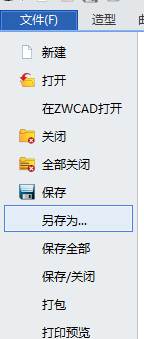

然后,將PMI標注完的數模保存成PDF格式,點擊“文件”—“另存為”,如圖2所示。
圖2

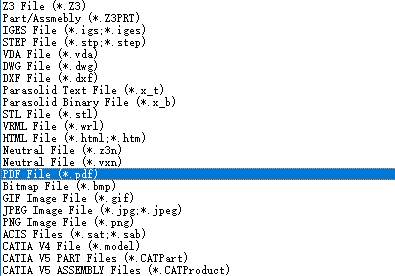

接著,點擊另存為后選擇保存類型為PDF格式,如圖3所示。
圖3

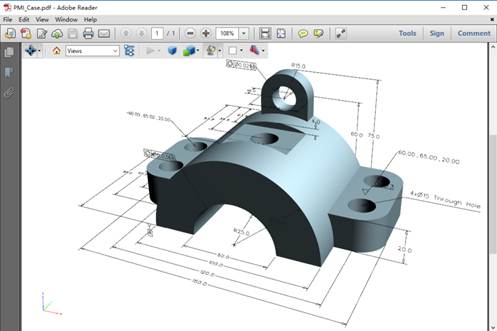

再將保存好的PDF文件用Adobe Reader打開,如圖4所示。
圖4
最后,我們就可以把我們的產品結構和尺寸數據以PDF的形式打開。同舊版本相比,2018版本能夠將PMI數據在PDF中對外輸出,使得客戶在對產品進行技術交流、評審時不再受軟件的限制,只需通過辦公軟件就能直觀看到。
2. 2D PDF 支持矢量輸出工程圖對象
矢量導出工程圖,就是把工程圖的線條作為矢量對象導出,這樣無論是著色投影的視圖,還是一般的線框投影視圖,導出后的PDF放大縮小,邊緣都能清晰無鋸齒。

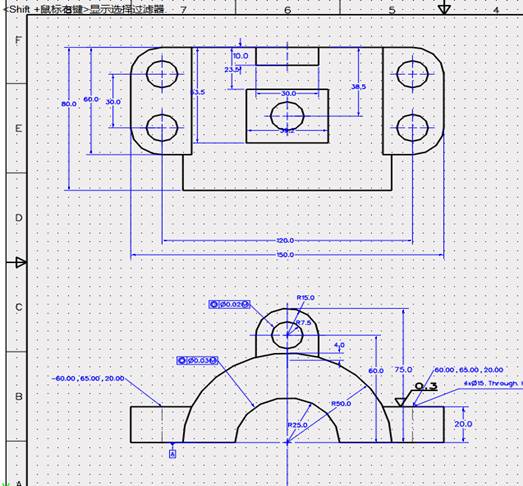

首先,我們打開一個已經用中望3D 軟件設計的2D工程圖,如圖5所示。
圖5

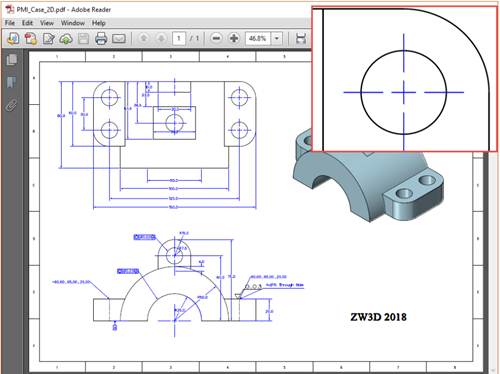

然后,同3D PDF 輸出 PMI 對象的方法一樣,將2D工程圖保存成PDF格式,并用Adobe Reader打開。我們可以看到無論是著色投影的視圖,還是一般的線框投影視圖,導出后的PDF放大縮小,線條都非常平滑,如圖6所示。
圖6
以上就是中望3D2018版在“PDF 輸出”模塊上做出的改良。無論是3D輸出PMI,還是2D工程圖支持矢量化輸出,都在用戶體驗上進行了提升,完善了舊版本。相信能讓大家使用起來更方便!
馬上下載中望3D2018版,體驗智能設計,讓創意無極限:http://www.zw3d.com.cn/product-58-1.html
