常常有企業會在產品設計過程中需要上下游協同設計。中望3D2018的“關聯導入”能夠記錄導入的第三方數據的原始狀態,并在第三方數據更新時識別哪些是變化的對象,從而更新變化對象,且對之前導入后所作的編輯保持不變。本次課程我們將運用這個功能來實現數據的關聯,幫助大家更快速便捷的進行產品設計。

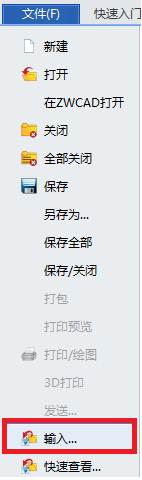

第一步:導入某軟件繪制的模型文件,點擊“文件”-“輸入”,如圖1所示。


 圖1

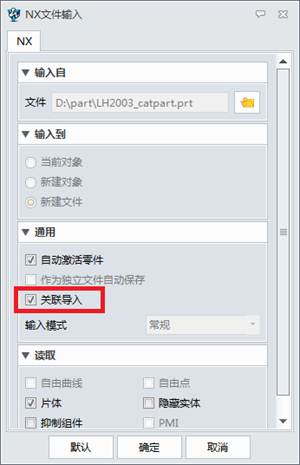

第二步:選擇需要導入的文件,點擊“打開”,在出現的對話框里,勾選“關聯導入”,點擊“確定”,將第三方文件導入到中望3D中,如圖2所示。


 圖2

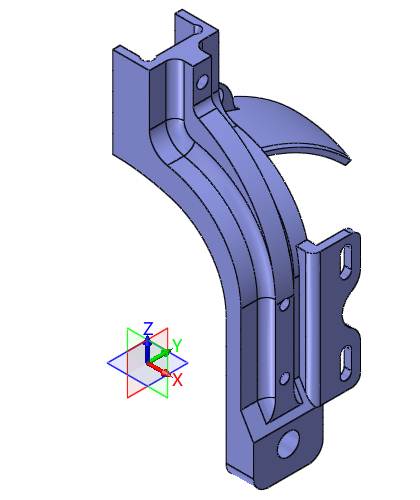

第三步:導入文件后保存為Z3格式的模型,如圖3所示。


 圖3

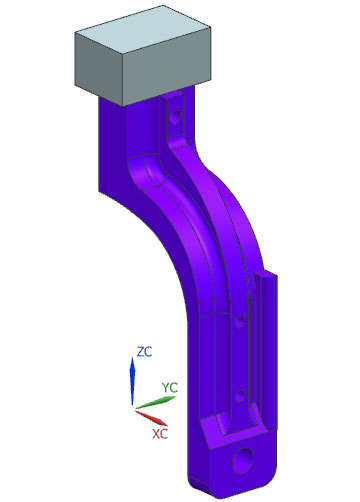

第四步:用某軟件對原模型文件進行編輯修改,修改后的模型文件如圖4所示。


 圖4

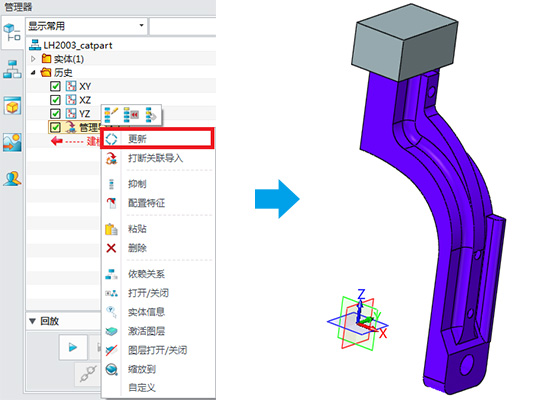

第五步:打開第一次導入時保存的Z3文件,在管理器中點擊右鍵,選擇“更新”,可看到更新結果,如圖5所示。


 圖 5

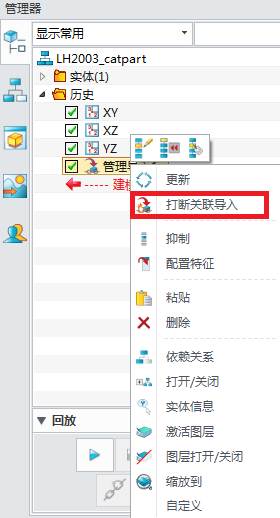

第六步:如果在后期工作中,需要斷開數據導入的關聯性,可以采用“打斷關聯導入”,從而取消關聯關系,獨立進行后期的設計工作,如圖6所示。


 圖6

到此,“關聯導入”的學習已完成。可以看出,中望3D新增功能之“關聯導入”,能很好幫助企業上下游間的協同設計工作,同時可根據企業的實際情況進行相應的關聯性處理,靈活高效。
