工程圖內的草圖，是把建模草圖的參數化引入到工程圖里，從而讓工程圖里的幾何繪制可以使用尺寸和幾何約束、變量等參數化手段。工程圖草圖支持直接與關聯工程圖視圖的投影邊線，產生尺寸或幾何約束，實現對投影視圖的補充；同時還可以直接在工程圖里繪制沒有3D對象的自定義視圖。
那接下來，我們就來學習使用中望3D工程圖草圖在工程圖里繪制虛擬部件的具體應用吧。

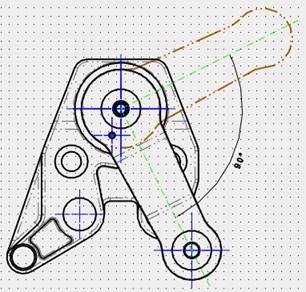

圖1 虛擬部件
第一步，依次打開文件Detail_Mech_Assemblies.Z3、裝配00 Rear Brake Assembly。

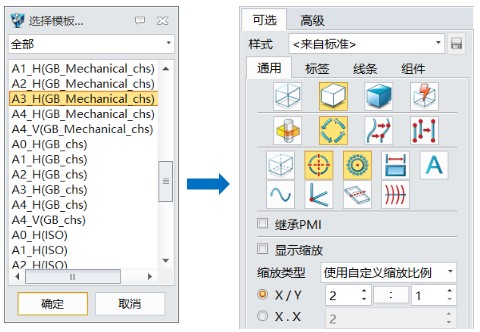

第二步，使用A3_H國標機械工程圖模板，并關閉消隱線，視圖比例為2:1，如圖2所示。
圖2 模板選擇

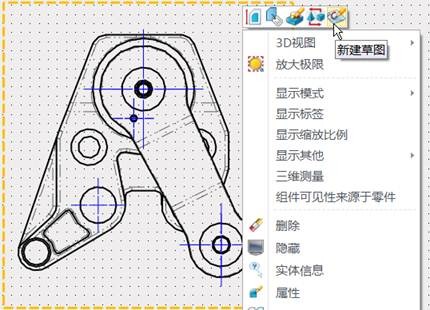

第三步，放置頂視圖，進入工程圖草圖，如圖3所示。
圖3 工程圖草圖

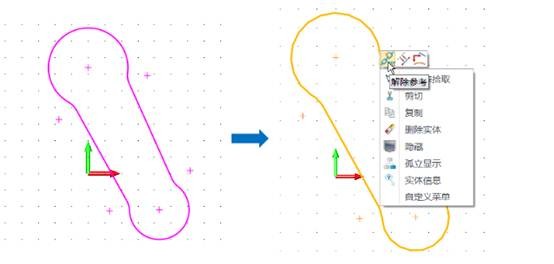

第四步，使用參考，提取零件Cable Lever Plate的輪廓，并對草圖對象解除參考，如圖4所示。
圖4 提取輪廓
第五步，對解除參考后的對象繞下圖圓心，旋轉90°，退出草圖，如圖5所示。
圖5 繞圓心
第六步，在工程圖視圖節點下，工程圖草圖會呈現單獨的草圖節點，如圖6所示。
圖6 草圖節點

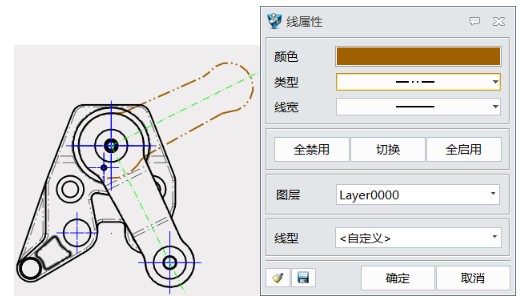

第七步，拾取草圖1，進入屬性，修改草圖的線型和顏色，如圖7所示。
圖7 修改屬性

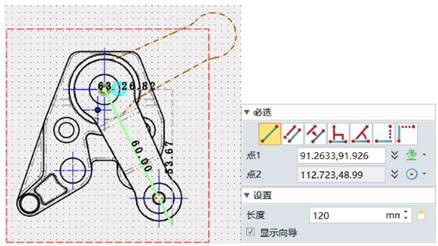

第八步，繪制直線，起始點在上面的圓心處，直線長度為120mm（目的是為了延長直線），如圖8所示。
圖8 繪制直線1

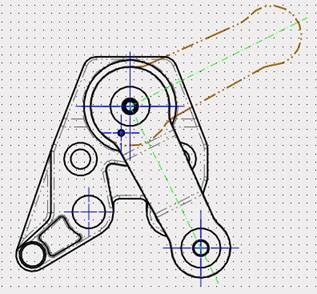

第九步，重復上一步的方法，繪制另外一條直線，如圖9所示。
圖9 繪制直線2

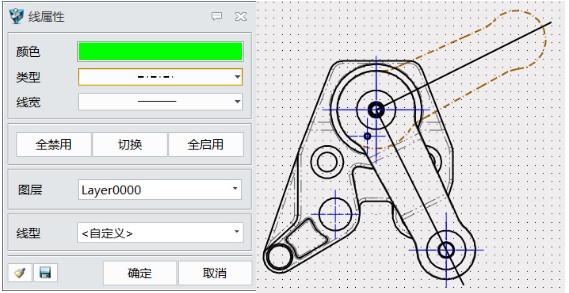

第十步，對上述兩條直線進行顏色和線型設置，如圖10所示。
圖10 線屬性設置

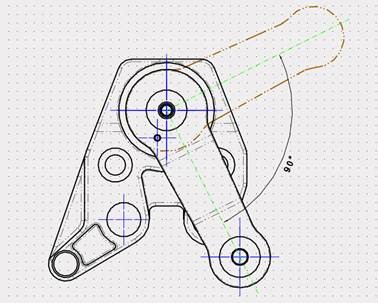

第十一步，標注角度90°，示意零件Cable Lever Plate的工作旋轉角度為90°，如圖11所示。
圖11 線屬性設置
至此，使用中望3D工程圖草圖在工程圖里繪制虛擬部件課程也就完成了，相信本次課程對大家實際操作有一定的幫助，后續也歡迎大家使用中望3D挖掘更多操作技巧哦。
