在實際工作中,設計師在使用3D軟件畫完零件后,通常都要把3D圖轉化成2D平面工程圖。而在中望3D中,三維建模技術與二維繪圖可輕易實現轉換,可以將零件、裝配環境中生成的各類零件、裝配件等實體進行投影,從而生成二維工程圖。
本節課程我們將學習在中望3D中,如何通過軸承座底座的三維模型生成軸承座底座的工程圖。

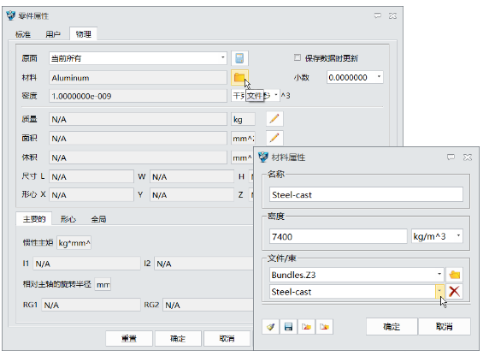

第一步,打開軸承座.Z3文件,進入零件屬性,然后切換到物理頁面,并打開材料屬性,選擇材料Steel-cast后更新物理屬性,如圖1所示。
圖1 物理屬性參數

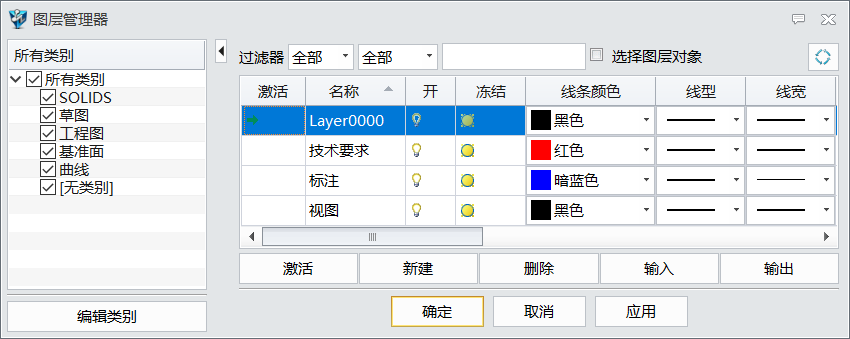

第二步,進入2D工程圖,使用A3國標機械工程圖模板,打開圖層,創建技術要求、標注和視圖圖層,并設置顏色和線寬,如圖2所示。
圖2 圖層參數-1
第三步,拾取技術要求、標注和視圖圖層,把圖層類別指定為工程圖,設置文字、線性標注、角度標注、半徑標注和直徑標注的樣式屬性,如圖3所示。
圖3 圖層參數-2

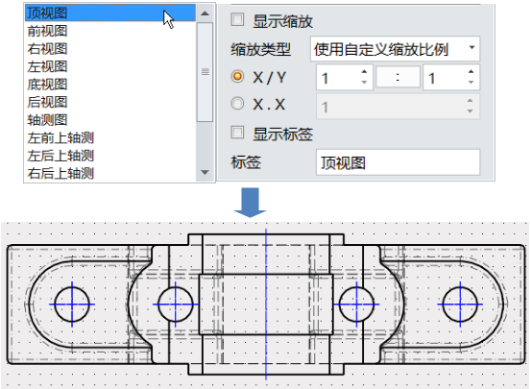

第四步,將當前圖層切換到視圖圖層,創建標準視圖,拾取底座零件,投影頂視圖,投影比例為1:1,確定投影位置,生成頂視圖投影,如圖4所示。
圖4 投影生成

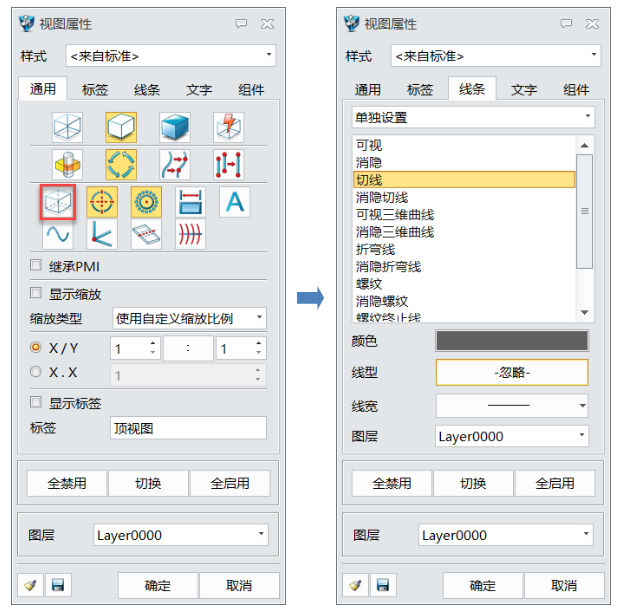

第五步,雙擊視圖打開視圖屬性,關閉顯示消隱線,消隱線被隱藏,切換到線條頁面,拾取切線,忽略線型,如圖5所示。
圖5 視圖屬性

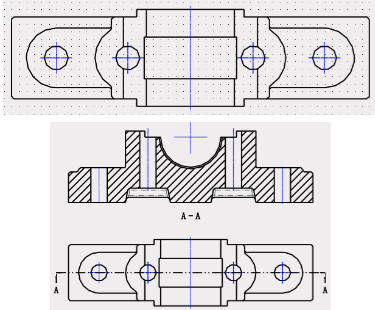

第六步,相切線設置不再顯示,使用全剖視圖,生成頂視圖的A-A全剖視圖,如圖6所示。
圖6 全剖視圖生成-1

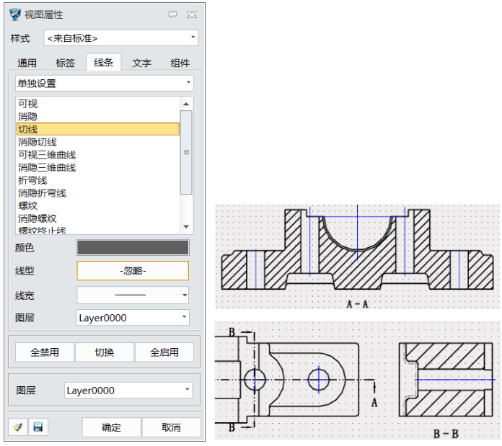

第七步,拾取A-A全剖視圖,進入視圖屬性,切換到線條頁面,拾取切線,忽略線型,相切線設置不再顯示,創建B-B全剖視圖,如圖7所示。
圖7 全剖視圖生成-2

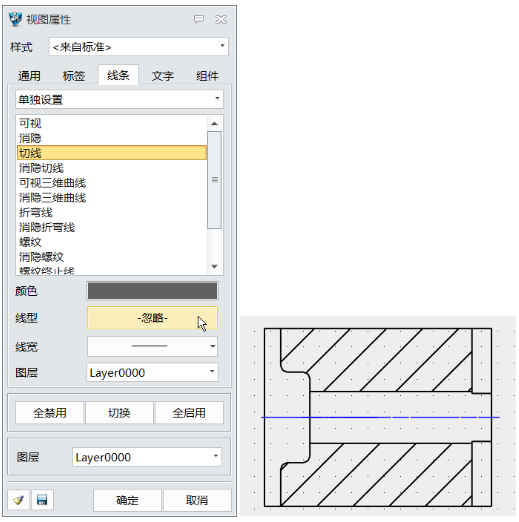

第八步,拾取全剖視圖,進入視圖屬性,切換到線條頁面,拾取切線,忽略線型;相切線不再顯示,如圖8所示。
圖8 視圖屬性

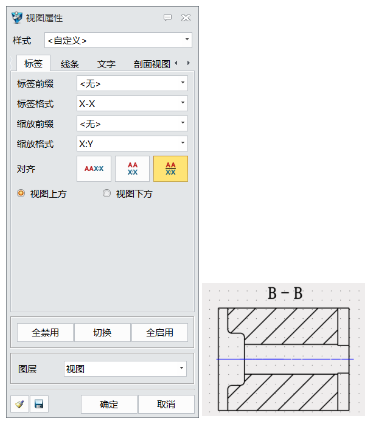

第九步,進入B-B全剖視圖的視圖屬性,切換到標簽頁,標簽設置在視圖上方如圖2所示。
圖9 模板選擇

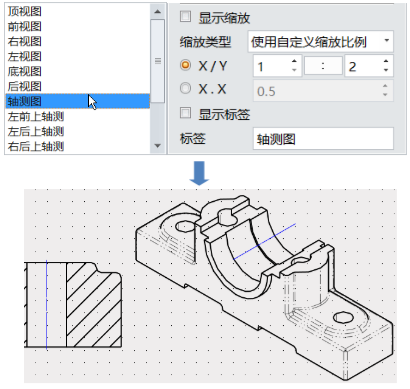

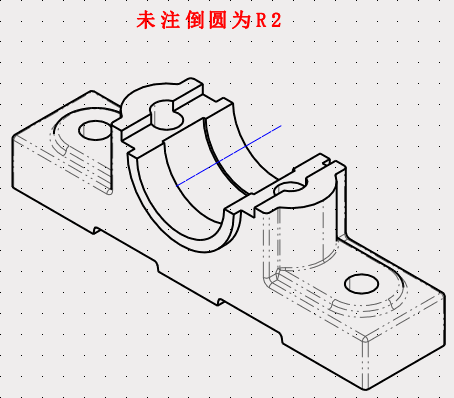

第十步,創建標準視圖,選擇等軸測視圖,調整縮放比例為1:2,創建等軸測視圖,如圖10所示。
圖10 等軸測視圖

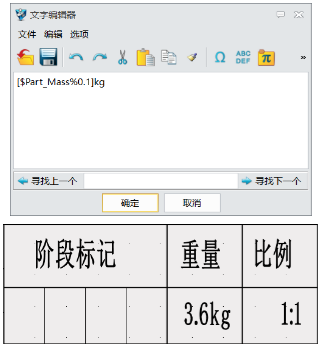

第十一步,缺省重量的小數位數過多,編輯標題欄,對屬性進行編輯,保留小數位數1位,退出標題欄即可使數據發生變化,如圖11所示。
圖11 數據屬性

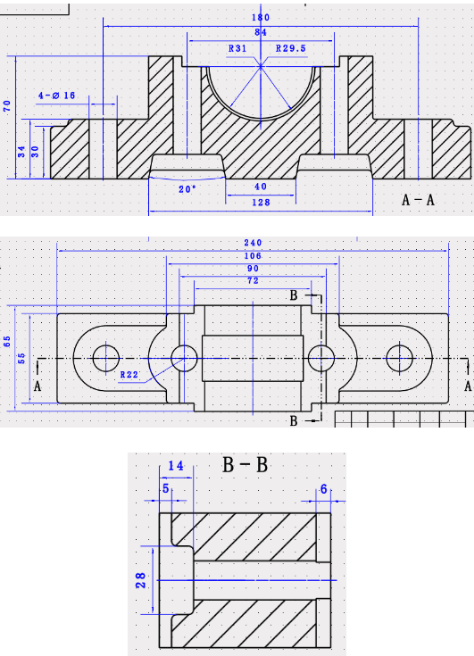

第十二步,分別對下列視圖進行標注,如圖12所示。
圖12 添加標注
第十三步,對視圖添加文字,如圖13所示。
圖13 添加文字
至此,使用中望3D零件三維圖生成零件工程圖課程也就完成了,相信本次課程對大家實際操作有一定的幫助,從而提升工作效率。
