作為工程界的技術語言,工程圖是產品設計、生產、使用全過程信息的集合。設計師應用CAD軟件,通過工程圖表達設計思想,制造者根據工程圖進行生產、檢驗和調試,使用者借助工程圖了解結構性能等。在這個過程中,設計師精確快速地輸出工程圖顯得尤其重要。
新推出的中望3D2019中的“工程圖”功能,不僅能讓設計師的出圖效率更高,同時讓工程圖更加符合規范和要求。
中望3D2019“工程圖”功能支持設計師在多個造型設計環境中獨立或組合投影生成試圖;并且在多個造型中,設計師可根據實際需求選擇需要單獨或組合導出工程圖的造型。

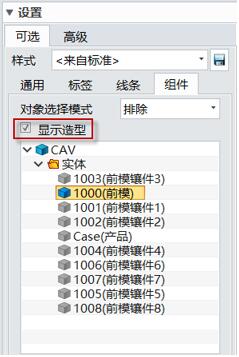

圖/設置面板
同時,使用中望3D2019的“自動標注”功能,設計師可快速完成視圖所需尺寸標注,包括線性、直線標注等內容;且自動標注的對象、類型、基準、放置的位置等細節均可詳細設置,既提高設計師工作效率,也滿足工程圖的規范和美觀需求。

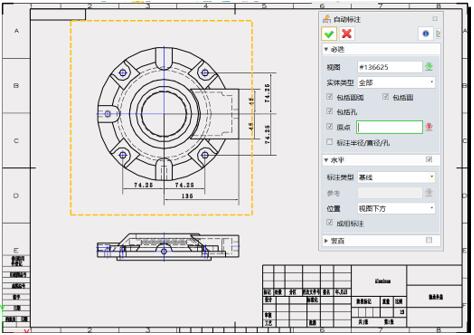

圖/自動標注
此外,使用中望3D2019“坐標標簽”功能,設計師可在工程圖環境中,直接標注出所需點的X、Y、Z三維坐標值,極大便利后續測量工作的開展。

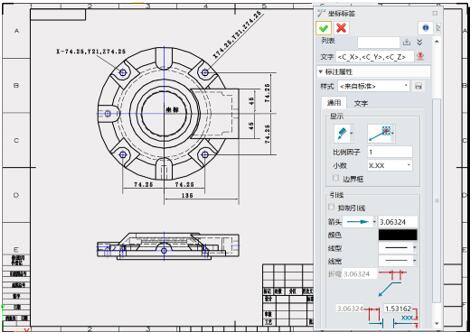

圖/坐標標注
