對裝配圖出BOM表是每個設計師在設計過程中的重要工作內容。常規BOM表的出具一般體現在CAD二維工程圖中。但對于只需BOM清單而不需要工程圖的設計師來說,他們更希望在三維CAD軟件繪圖界面中即可完成 BOM,簡單快捷。

全新2019版中望3D的“3D BOM”功能,讓設計師在三維圖檔界面即可獲取所有組件的整體屬性信息,生成BOM清單。無論是對于中望3D圖檔,還是外部導入的無參圖檔,設計師均可快速獲取BOM清單,同時還可對組件屬性信息進行更新、自定義及導出Excel表格。

在中望3D2019中,3D BOM用列表控件的行和列直觀展示所有組件的所有屬性信息。使用3D BOM,設計師可以自動統計三維組件信息,且通過定義不同的前置條件控制列表呈現的內容,生成部分數據。

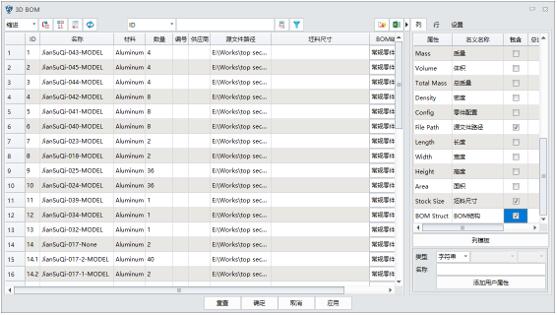

圖/3D BOM統計三維組件信息

如果后續需要沿用當前BOM表使用的列主題或排序,設計師也可以使用該功能將其導出,并自定義為模板。在之后,設計師可基于實際需求,直接將模板導入BOM中控制對應內容的羅列,快速生成所需列表。

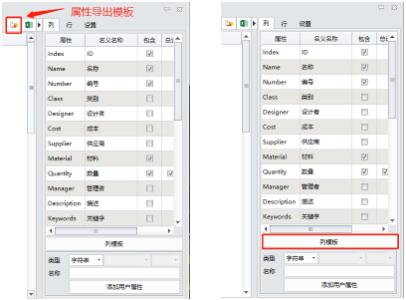

圖/3D BOM自定義模板

在產品設計過程中,產品越復雜,BOM列表中羅列的組件就越多,屬性計算的時間就越長。這時候,設計師可直接使用3D BOM 的“更新計算屬性”功能,根據實際需求自動計算并更新組件的屬性信息,提高工作效率。

不僅如此,中望3D2019中3D BOM 的“自動坯料尺寸”功能可以一次性更新并生成BOM里所有對象的坯料尺寸,并支持矩形坯料、內切圓柱型和外接圓柱形3種坯料形式。如果設計師不滿意自動獲取的坯料尺寸,亦可手動定向計算所需坯料尺寸。


圖/3D BOM自動坯料尺寸

對大多數企業來說,跨部門或廠商的產品數據交互是頻繁出現的,物料清單往往通過電子表格輸出到其他部門或廠商使用。在這種情況下,中望3D2019的3D BOM功能支持將所需內容導出生成Excel文件,實現跨部門或廠商的數據交互,這是辦公軟件無法直接實現的。

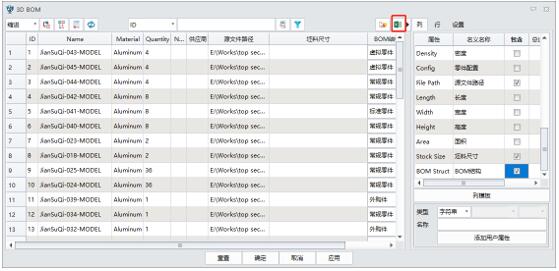

圖/3D BOM導出生成Excel文件

小結:中望3D2019的“3DBOM”功能讓設計師進行屬性信息整理時更加方便快捷,且所有產品零件信息一目了然,方便后續的查看,滿足跨部門或廠商的數據交互需求。
