在二維CAD環境中生成的CAD圖紙,如何在3D軟件中生成實體呢?這是很多設計師面臨的問題,尤其是工作中同時需要用到二維和三維CAD軟件的設計師。今天就和大家分享一下,DWG圖紙如何與三維軟件交互生成實體。

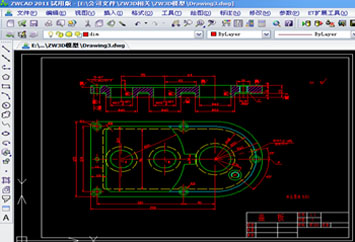

       下圖(圖一)是原來在二維CAD環境下,按比例1:1完成的設計圖紙,我們在中望CAD2011中打開,瀏覽下圖紙的內容。然后看看如何在中望3D中,以這幅圖為基礎,完成蓋板的造型設計。

CAD教程:DWG圖紙與中望3D交互生成實體

圖一

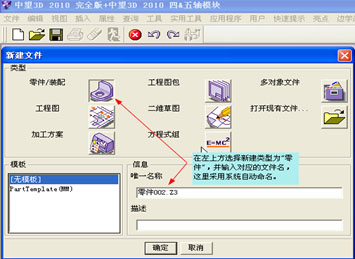

       1、 啟動中望3D2010版,新建一個空白零件文件,見圖二:

CAD教程:DWG圖紙與中望3D交互生成實體

圖二

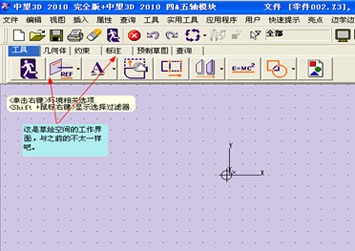

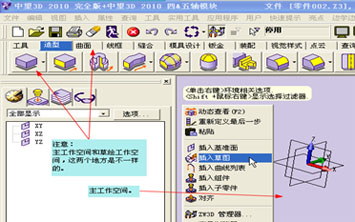

       2、 點擊“確定”按鈕,進入中望3D主工作空間,在主工作空間,右建單擊,選擇“插入草圖”菜單,以XY平面為基準面,進入草圖繪制空間,見下兩圖(圖三、圖四):

CAD教程:DWG圖紙與中望3D交互生成實體

圖三

CAD教程:DWG圖紙與中望3D交互生成實體

圖四

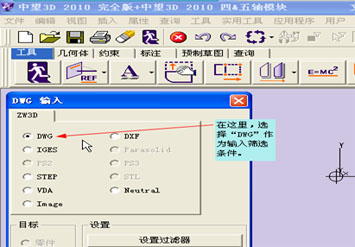

       3、 進入草繪空間之后,選擇“文件”菜單下的“輸入”子菜單,彈出“輸入”對話框(由于前一次默認選擇為DWG,所以對話框標題欄顯示為“DWG輸入”),見圖五所示:

CAD教程:DWG圖紙與中望3D交互生成實體

圖五

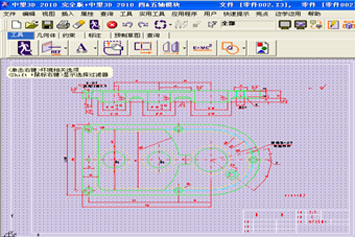

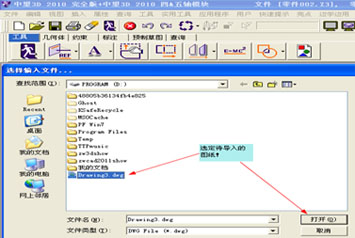

       4、 點擊“DWG輸入”對話框中的“確定”按鈕,彈出“選擇輸入文件…”對話框,瀏覽找到待生成實體的DWG文件。在這里,我們選擇選擇Drawing2.dwg,點擊確定按鈕,將DWG文件導入到中望3D的草繪空間中來,見下兩圖(圖六、圖七):

CAD教程:DWG圖紙與中望3D交互生成實體

圖六

CAD教程:DWG圖紙與中望3D交互生成實體

圖七

       導入后,將DWG文件中的對象導入中望3D草繪空間后,中望3D能夠保留對象在二維CAD軟件中包括顏色,線型在內的所有對象特性。

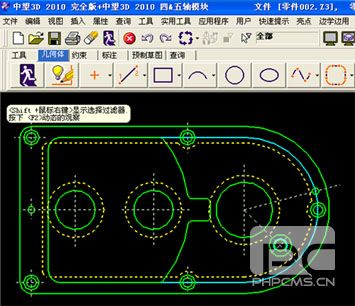

       與中望CAD2011中打開的結果對比一下,完全符合。我們的目標是把二維圖紙轉換成三維模型,所以有些對象比如尺寸,文字等是不需要的,另外,剖視圖也是不需要的,我們將其刪除,只留下如圖八所示部分(為了更直觀的看到效果,我們把背景顏色調整為黑色,一會兒在造型的時候,再設為系統默認顏色):

CAD教程:DWG圖紙與中望3D交互生成實體

圖八

       細心的朋友可能注意到了,我將DWG圖形導入中望3D草繪空間后,其線條寬度為細線,這里怎么線段寬度變寬了呢,其實是我省掉了改變線寬的步驟。

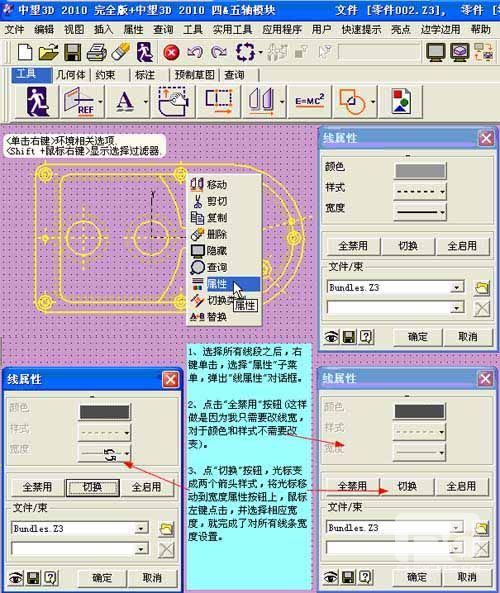

       我們需要一次性改變所有線段寬度,但線型不變,怎么做呢,看下圖(圖九):

CAD教程:DWG圖紙與中望3D交互生成實體

圖九

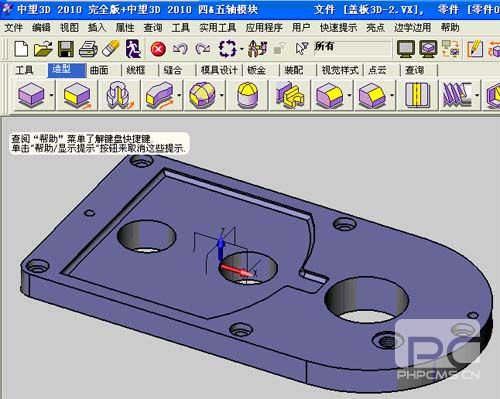

       5、 到這里,已經完成了原有DWG圖紙導入中望3D的過程,接下來,我們退出中望3D的草圖繪制空間,進入中望3D的主工作空間。也許我們要問,這個圖形線條彼此交叉,怎么能夠生成實體呢?這時候我們就要用到中望3D提供的“曲線列表”選取功能了。這一功能可以下次再與各位分享。不過在進行中望3D造型之前,我們可以先來看看這個造形的最終效果(圖十)。

CAD教程:DWG圖紙與中望3D交互生成實體

圖十

       6、在導入原有DWG文件時,有以下幾個事情需要注意一下:
A、DWG圖形內的實體,只能以一個固定比例繪制,同一輪廓不能出現兩個不同比例。
B、輪廓必須保證為閉合輪廓,即組成輪廓的圓弧,直線,多段線必須是首尾相連的。
C、輪廓線不能有重線。

       大部分規則圖形,都可以經由這種方法,生成實體。與一筆一畫在中望3D中繪制草圖相比,導入DWG圖形的功能,可以顯著提升我們三維造型的效率。
