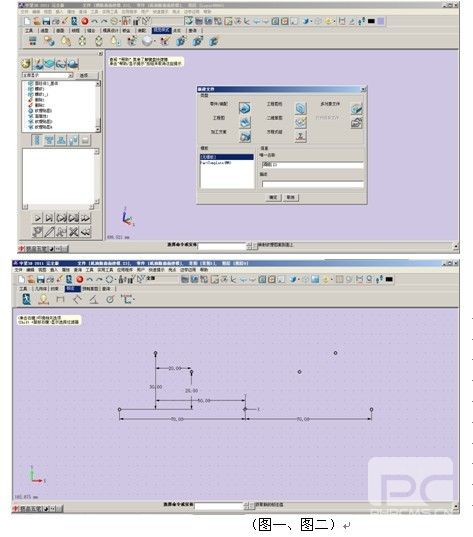

一、新建文件,選擇“零件/裝配”,在唯一名稱處輸入文件名:酒瓶(圖一)
二、進入草圖,在“XZ”平面繪制點并鏡像,具體數據如圖二所示:

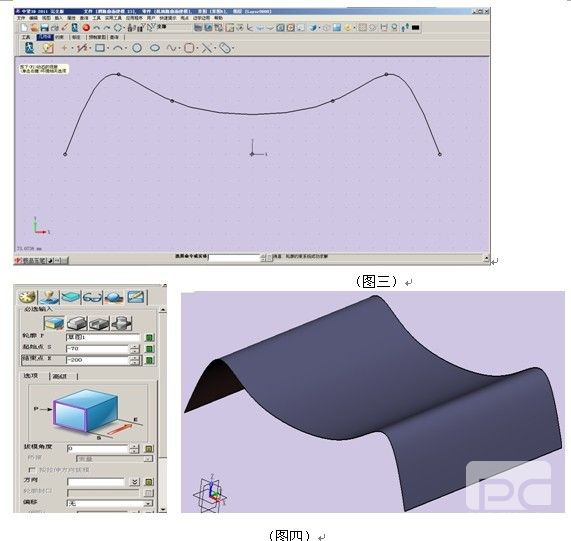

三、點擊“通過點繪制曲線”完成曲線的繪制,如圖三所示:
四、退出草圖,返回零件層,單擊拉伸命令 :選擇草圖1,完成拉伸(圖四)。

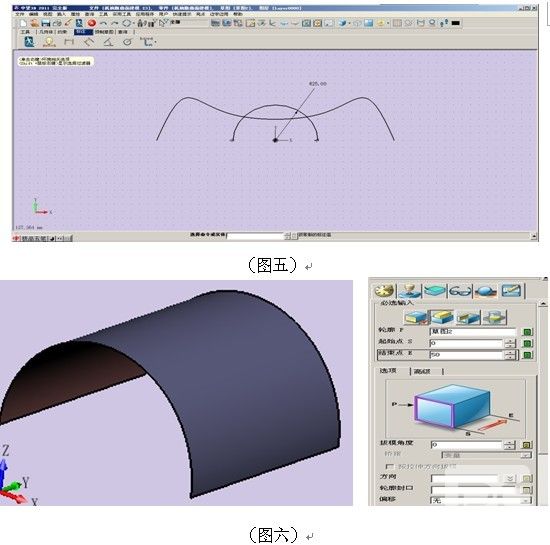

五、單擊鼠標右鍵,選擇“插入草圖”,選擇XZ平面為基準面,使用圓心(0,0)起點(25,0),終點(-25,0)命令畫圓弧,如圖五:
六、單擊鼠標右鍵選擇“退出草圖”,單擊拉伸命令 ,選擇圓弧進行拉伸(六)。

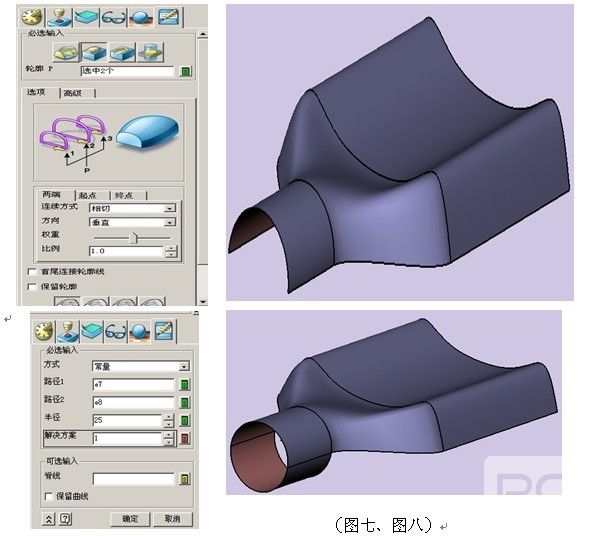

七、單擊放樣命令,選擇兩個拉伸特征的邊,放樣后見圖七。
八、單擊圓形雙軌命令 ,選擇瓶頸的兩條直邊;參數和效果如圖八所示:

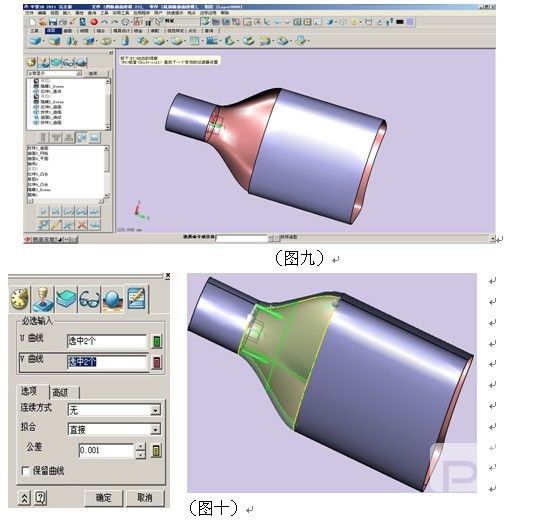

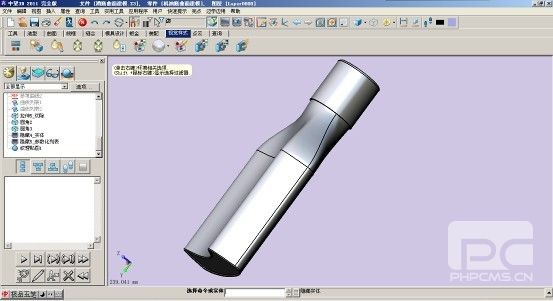

九、單擊放樣命令,選擇瓶身的兩條邊,曲率大小可以由“權重”調節(圖九)。
十、使用U/V曲面功能 進行瓶頸與瓶身的連接處的曲面造型,如圖十所示:
十一、單擊“修剪平臺功能”

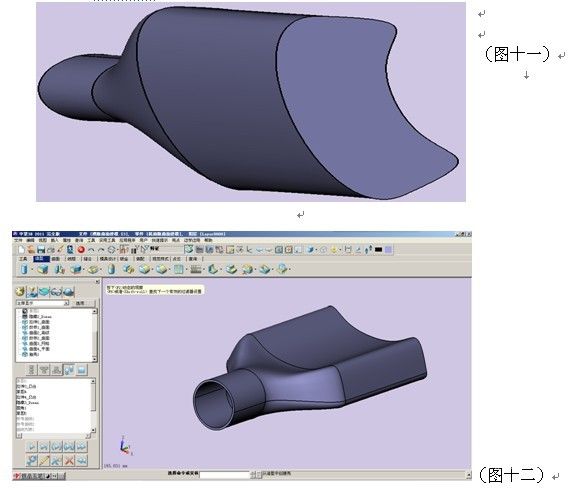

十二、單擊抽殼特征命令按鈕 ,選擇實體,厚度設為:-2,效果如圖十二:
十三、最后我們再根據需要,做好相配套的瓶蓋,把瓶底做圓角處理,然后再附上材質,這樣一個造型個性的酒瓶就設計好了(圖十三),這里中望3D的曲面造型功能大家有學會嗎?
(圖十三)
