最近自己在摸索中望3D這款三維CAD軟件,使用不久,發現這款軟件非常適合中國人的操作習慣。與主流的三維CAD軟件相比,功能也毫不遜色。總體而言,是一款非常優秀的國產三維CAD軟件。今天就嘗試一下在中望3D中利用方程式變量化來設計零件。

       以下均以一個簡單回旋體為例:

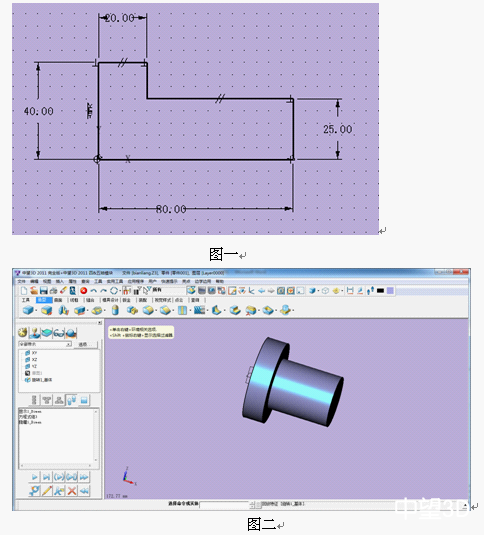

       一、繪制零件輪廓,尺寸如下(圖一):

       二、使用旋轉拉伸命令生成模型(圖二):

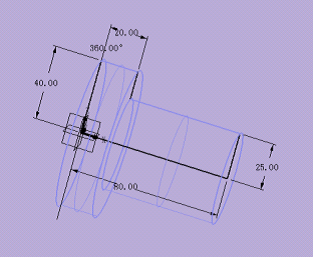

       三、切換顯示方式為線框方式,將尺寸顯示出來(圖三):

圖三

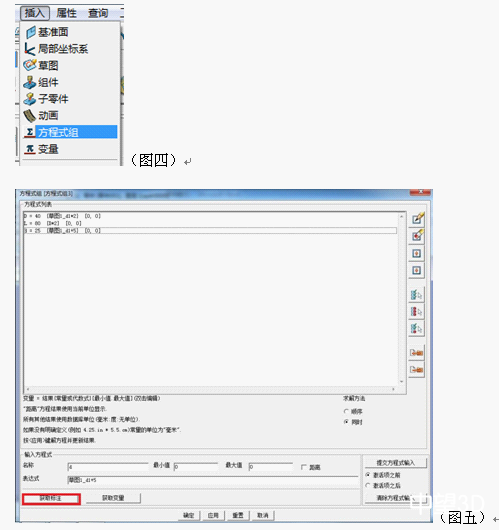

       四、點擊“插入”菜單中的“方程式組”,在如下對話框中的表達式處點擊圖中紅框所示“獲取標注”,選取尺寸為20的標注,即圖中表達式中的“草圖1_d1”,逐個設置各個變量(圖四、五)。

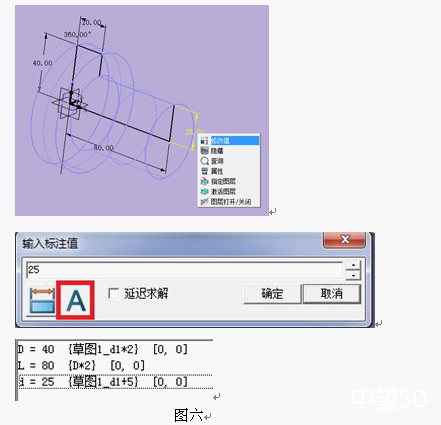

       五、逐個修改除了尺寸為20以外的各個尺寸值,在出現的對話框中選擇中紅框所示“A”,在出現的變量對話框中,逐個設置尺寸值為40、25、80對應的變量為如圖六所示:

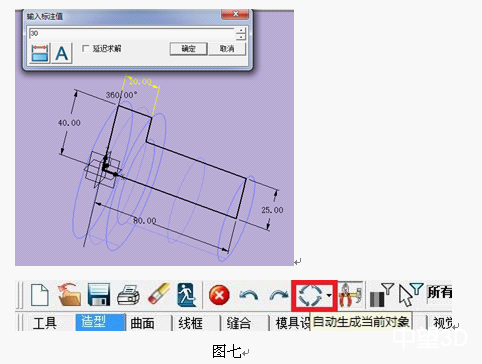

       六、修改尺寸值20為30,點擊回放按鈕進行刷新(圖七)。

       七、結果圖如下,切換顯示方式為著色(圖八)。

圖八
