1 加工策略
在中望3D的CAM部分,有一個策略的添加,一共分為三個部分,如圖一:
圖一
當我們?cè)O(shè)計一個零件進行加工方案制定的時候,我們可以使用這個功能進行策略的添加,這樣我們就可以很方便的定制出一個策略來,當然,如果我們希望自己設定參數,這個加工方案自動生成之后也可以為我們做一個參考。
我們以孔加工策略為例,來看一看這個功能。

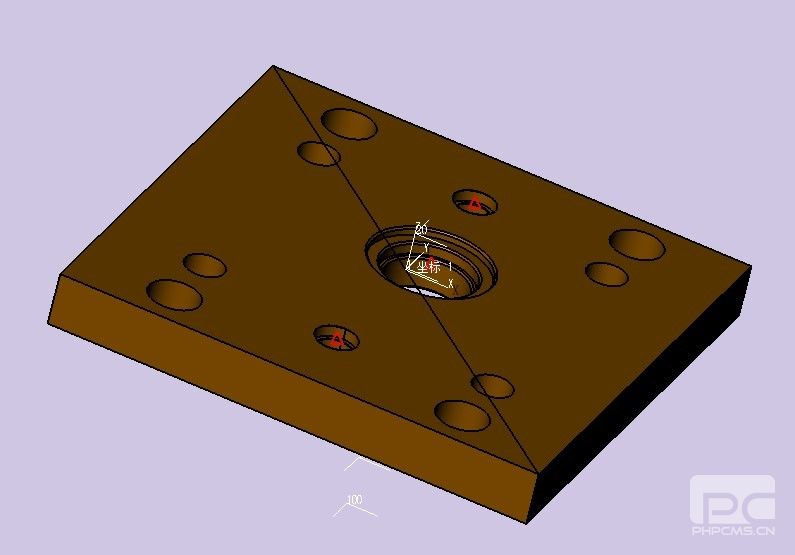

我們將加工這樣的一個板件,上面有很多孔,如圖二:
圖二

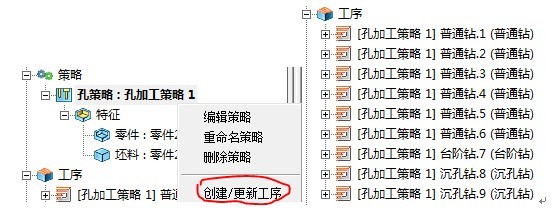

我們進行一個策略的添加,然后可以在策略中點擊右鍵,進行工序的生成,最后就可以生成我們需要的工序,如圖三
圖三
這個功能無論是我們進行直接的工序生成,還是我們對這個工序進行參考,都可以很方便的讓我們進行程序的生成。
2 局部加工
在我們進行零件的加工的時候,為了能夠節省時間,在進行開粗的時候,一般都會選擇比較大的刀,但是對于一些零件中的局部的地方是加工不到的,所以我們?cè)诙伍_粗的時候,希望我們之前已經加工過的地方就不需要再走刀了,這樣既可以節省刀具,也可以節省時間。中望3D中就有這樣的一個功能,可以很方便的讓我們進行局部加工----參考工序。

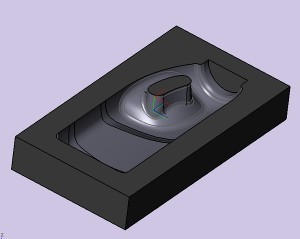

舉個例子,例如我們需要加工這樣的一個零件,如圖四
圖四

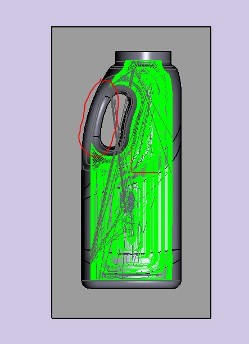

當我們選擇一個比較大的刀具進行第一次開粗的時候,有一些局部的地方?jīng)]有加工到,如圖五:
圖五

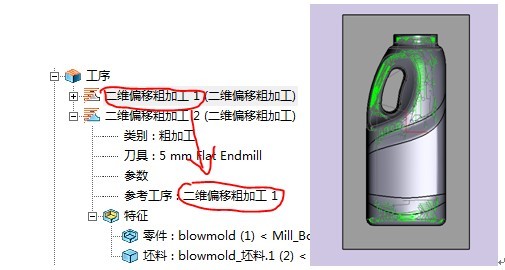

我們?cè)谶M(jìn)行第二次開粗的時候,可以參考一下工序,就能夠?qū)]有加工的地方加工一下,加工過的地方就不走刀了,最重要的是這個功能很簡單很方便的就能夠完成,如圖六:
圖六
如上圖,我們只需要進行一下工序參考,就可以進行局部加工的工序生成,相當?shù)暮?jiǎn)潔方便。
本文介紹了中望3D中的兩個加工特點,后續會繼續與大家分享中望3D在CAM方面的一些特點。
