中望3D是一款CAD/CAM一體化的軟件,目前主流的CAD/CAM一體化三維CAD軟件并不多,大多數三維都需要借助第三方的CAM模塊。總體來看,中望3D還是非常不錯的,其CAM模塊有不少小特點。上次為大家介紹了一部分這塊的內容,今天繼續與大家分享,中望3DCAM加工方面的一些小特點。

       在進行CAM加工的過程中,我們可以對很多參數進行設定,而這些參數就決定了我們進行一些特征加工方便與否。下面,我們繼續總結這些小特點。

       3 孤島加工

       在進行孤島加工的時候,我們可以采用很多種方式,設定邊界限制、采用不同的加工方式都可以完成,但是怎樣才是最快最方便的功能呢,我們舉例說明。

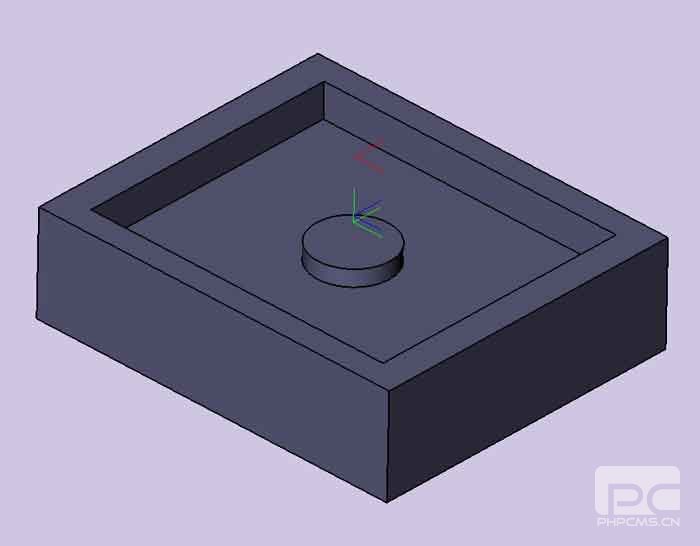

       例如我們需要加工下面圖形的這樣一種特征

實用三維CAD教程之中望3D的孤島加工與轉換

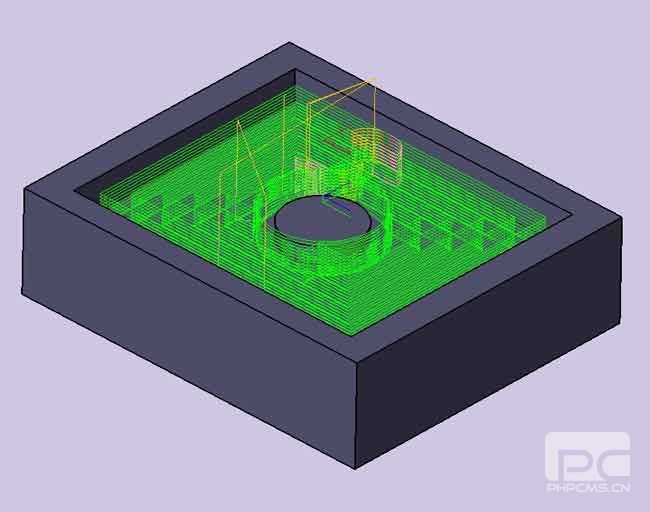

       里面的孤島是比最外邊緣要低的,我們選用螺旋切削的方式,可以得到如下結果

實用三維CAD教程之中望3D的孤島加工與轉換

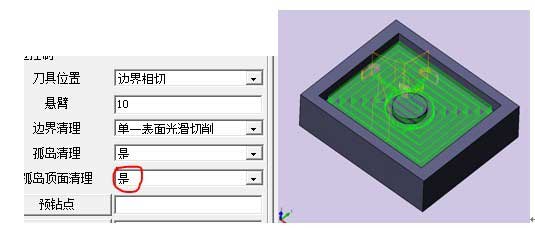

       那么孤島的頂部沒有加工完全,我們只需要在工序的參數中簡單的進行一下設定,就可以完成這樣一個特征的加工,如圖

實用三維CAD教程之中望3D的孤島加工與轉換

       如上圖,只需要將孤島頂面清理選成“是”,就可以生成我們需要的正確的結果,相當的簡潔方便。

       4 轉換

       在我們進行一些零件加工的時候,會遇到類似于陣列出來的面,這些面如果我們每一步都需要進行一次工序設定的話,會很麻煩,尤其是需要進行一些輔助面建造才能正常生成工序的零件,那就會更加的麻煩,中望CAM部分,有一個轉換功能,可以很方便的讓我們只需要一步操作,就會得到所有的工序。舉例說明

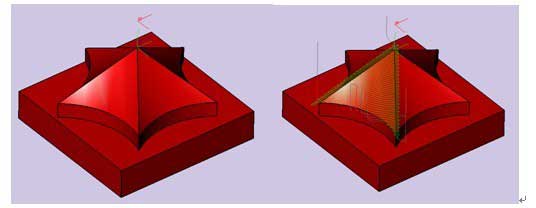

       假設我們需要加工下面這個零件,做了一個工序加工出來一個面,如圖

實用三維CAD教程之中望3D的孤島加工與轉換

       我們只需要用轉換命令,就可以將我們已經加工好的這樣一個工序,一次生成到其他的曲面,如圖:

實用三維CAD教程之中望3D的孤島加工與轉換

       通過這樣的一種方式,我們可以很快的得到我們需要的其他的刀路,可以很快很方便的完成我們需要的工序。
