電極
電極也稱銅公,是火花機中進行放電加工必不可少的一部分,在很多的零件加工過程中,很多細小的,凹陷的不易加工的型面,都通過無數次的重復脈沖放電,最后加工出與電極形狀相對應的形狀來。因此只要改變電極的形狀就能加工出各種復雜的型面。
中望3D的模具設計模塊中就有電極的功能,雖然這個不是屬于純CAM方面的功能,但是卻是與CAM密不可分的一部分。

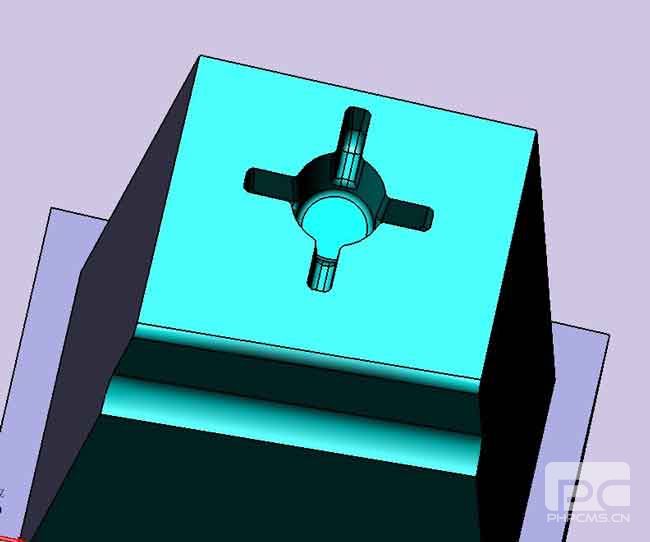

加入我們需要用電極加工這樣一個特征,如圖

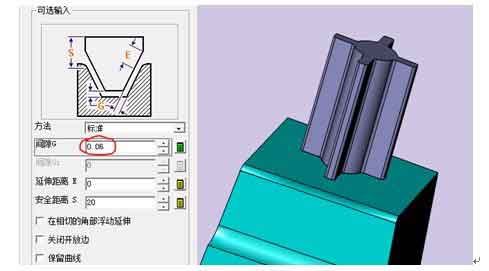

我們可以用電極功能進行電極的設計,在中望中,電極功能最有特點的地方就是可以直接編輯放電間隙,這樣就讓我們的設計更為得方便簡潔,如圖

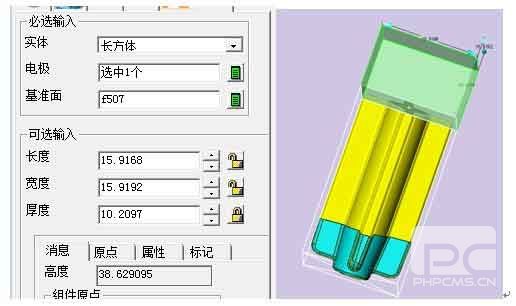

電極設計出來之后,我們可以為電極加一個電極座,如圖
這樣 一個電極就可以非常快速的創建出來了。
XML方案
在進行完成CAM的設計之后,我們常規上要對最后生成的程序進行一下檢查,但是那么多行的程序,如果我們一個一個的檢查時非常浪費時間的。所以工程師更多的是檢查程序中的Z值,如果Z值是符合我們的要求的,那么這個程序一般就不會出什么問題。
在中望CAM中,可以直接輸出XML格式文件,這個文件可以將Z匯總,讓我們可以非常直觀的進行觀察,那么如何進行操作呢?

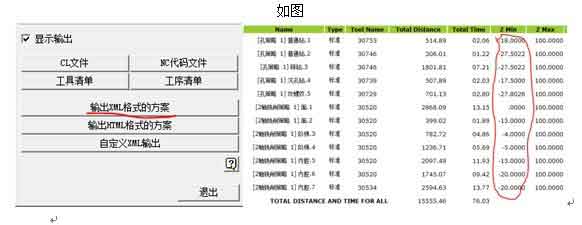

當輸出之后,我們可以得到如下的結果,我們就可以非常方便的進行Z值的檢查了。
本文介紹了兩個和CAM相關的小功能,可以很方便的輔助我們進行CAM的設計,希望這些總結可以給大家帶來一些小的收獲。
