作為一名設計師,一直以來對于三維CAD軟件都有著濃厚的興趣。最近在研究中望3D這款三維CAD軟件。這款軟件學習起來非常容易,摸索了半個月之后,對中望3D各個模塊的功能有了大致的了解。我比較感興趣的是模具模塊,就一款推出沒多久的三維CAD軟件而言,中望3D的模具模塊還是非常不錯的。下面以一個簡單的例子來說明一下:

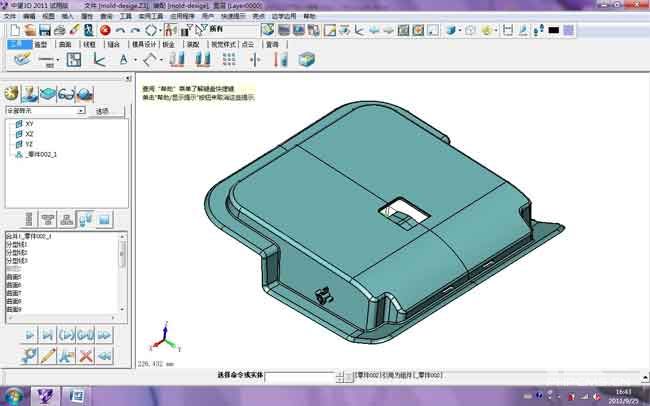

       如下圖先打開一個產品圖,進行簡單的分析后沒有問題后就可以開始分模了(圖一)。

三維CAD經驗分享:中望3D之產品分模
(圖一)

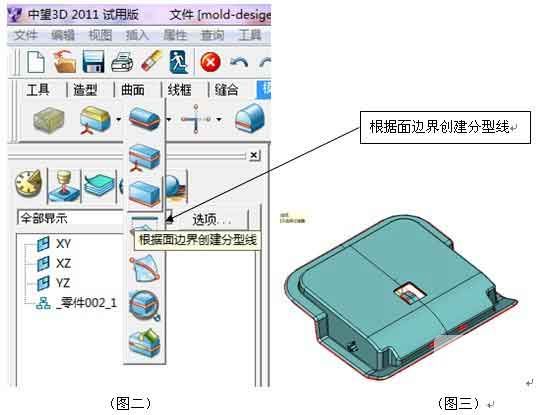

       第二步就可以進行分型線的抽取了,具體可以用圖二的功能操作.

三維CAD經驗分享:中望3D之產品分模

       抽取后如圖三:

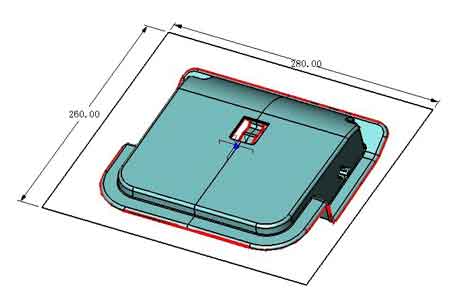

       再做一個工件的草圖為后續的創建分型面做準備及拉伸一個原始工件(圖四):

三維CAD經驗分享:中望3D之產品分模
(圖四)

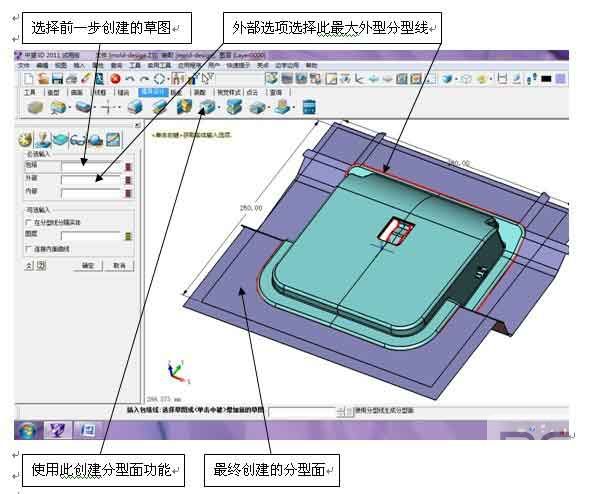

       做好以上步驟后就可以使用ZW3D的自動創建分型面功能了(圖五):

三維CAD經驗分享:中望3D之產品分模
(圖五)

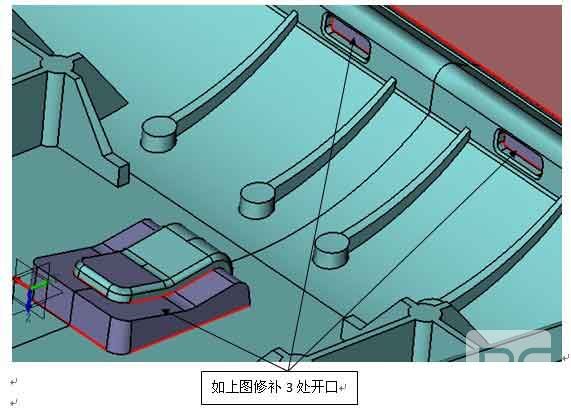

       并對產品的一些小的開口作修補(圖六):

三維CAD經驗分享:中望3D之產品分模
(圖六)

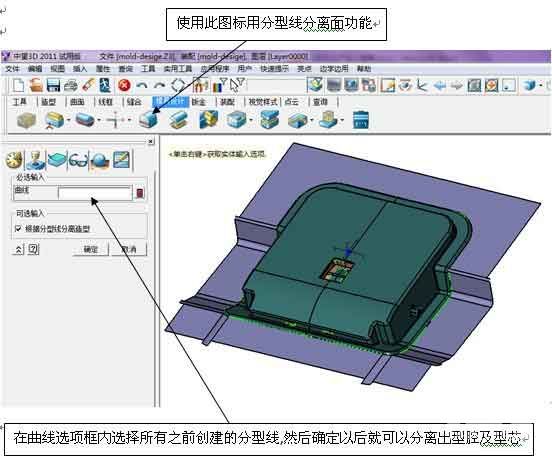

       用前面創建的分型線分割出型腔及型芯(圖七):

三維CAD經驗分享:中望3D之產品分模
(圖七)

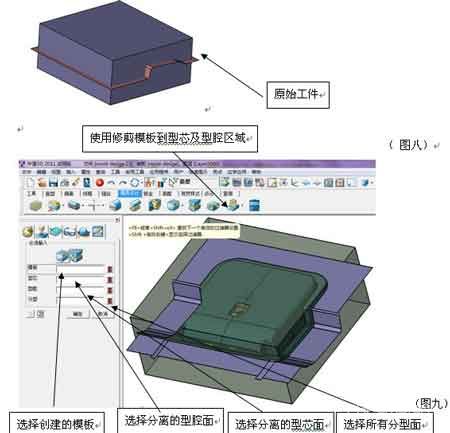

       利用工件的草圖拉伸出模板(圖八):

       最后就可以利用分離的型腔面及型芯面分割工件得出頂模及動模(圖九):

三維CAD經驗分享:中望3D之產品分模

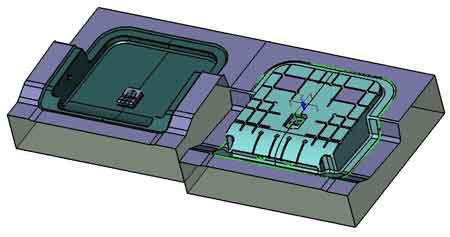

       分開后的效果如下(圖十):

三維CAD經驗分享:中望3D之產品分模
(圖十)

       感覺ZW3D2011軟件分模時最特別的是它在創建分型面后無需把未縫合的面縫合就可以直接分出動定模,這樣可以省掉一點縫合的時間,讓工作變得更輕松。而且整個分模過程都按著正常的邏輯去做的,比較容易學習及理解。
