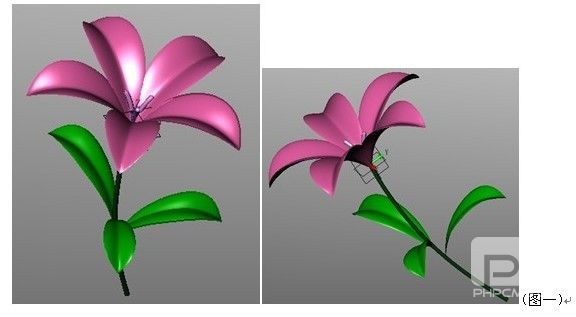

新春佳節,總少不了花兒的襯托。年關將至,我們不妨用三維CAD軟件為心愛的人親手繪制一朵鮮花,祝愿他們新春快樂。曲面建模是三維CAD設計中常用的建模手段,復雜且流線型的產品都需要用到曲面。曲面建模的思路很活躍,方法N多,我們今天就嘗試一下用中望3D這款三維CAD軟件來繪制鮮花。下面就是這朵小花(圖一)的建模步驟。

新年CAD教程:用中望3D畫一朵鮮花

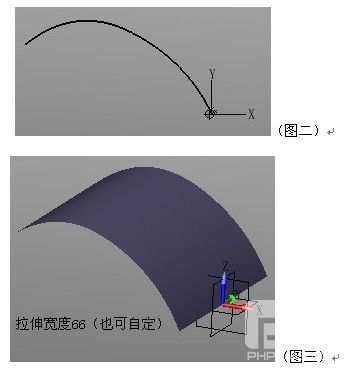

       步驟1:繪制花瓣輪廓曲線。(圖二)

       步驟2:創建曲面。(圖三)

新年CAD教程:用中望3D畫一朵鮮花

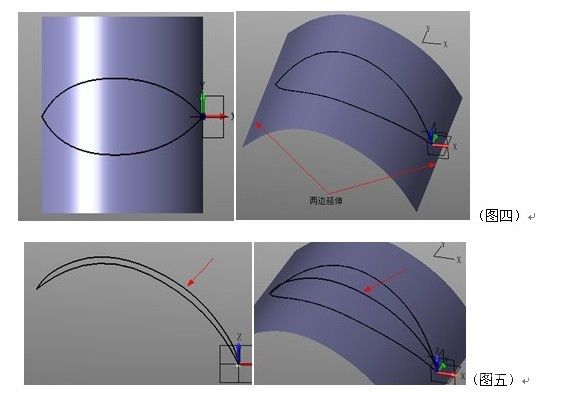

       步驟3:創建花瓣輪廓,將輪廓投影到曲面。(圖四)

       步驟4:創建花瓣輪廓曲線。(圖五)

新年CAD教程:用中望3D畫一朵鮮花

       到此,花瓣的輪廓曲線就繪制完成,下面就該準備生成曲面。

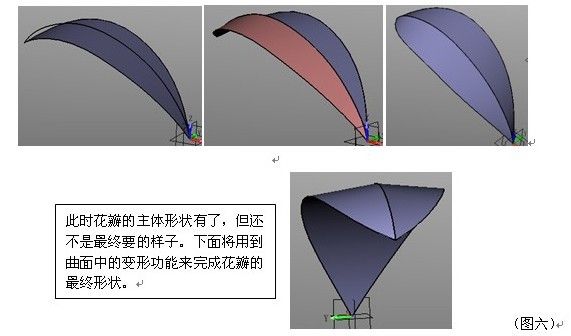

       步驟5:用“N邊形面”生成花瓣的曲面(共三個面)。(圖六)

新年CAD教程:用中望3D畫一朵鮮花

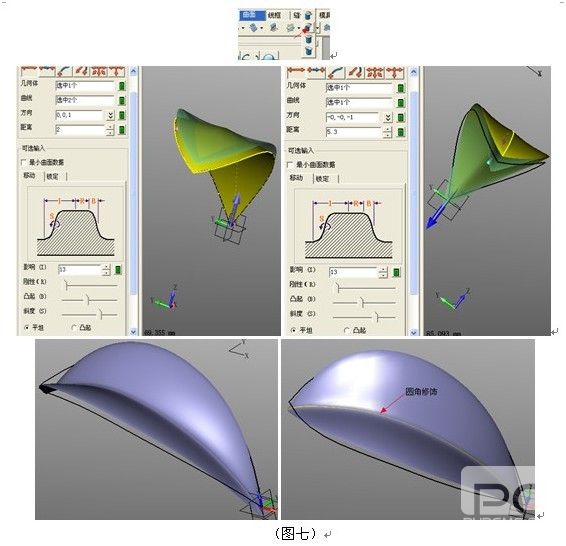

       步驟6:用“由指定曲線開始變形實體”命令完成花瓣的制作。(圖七)

新年CAD教程:用中望3D畫一朵鮮花

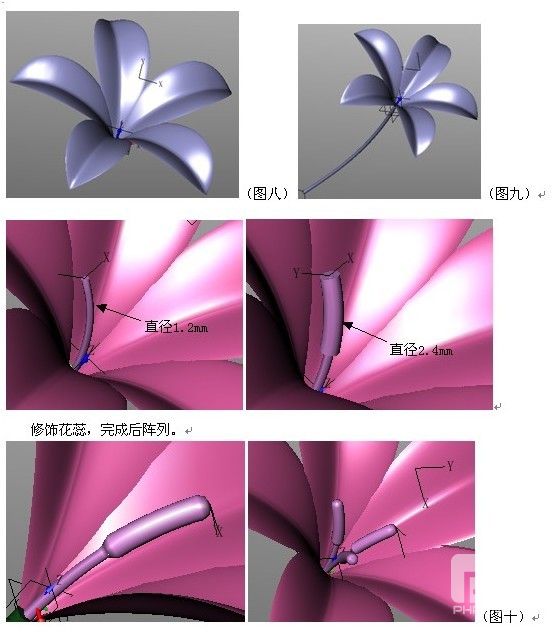

       步驟7:將花瓣陣列。(圖八)

       步驟8:制作花莖,直徑2.4mm。(圖九)

       步驟9:制作花蕊。(圖十)

新年CAD教程:用中望3D畫一朵鮮花

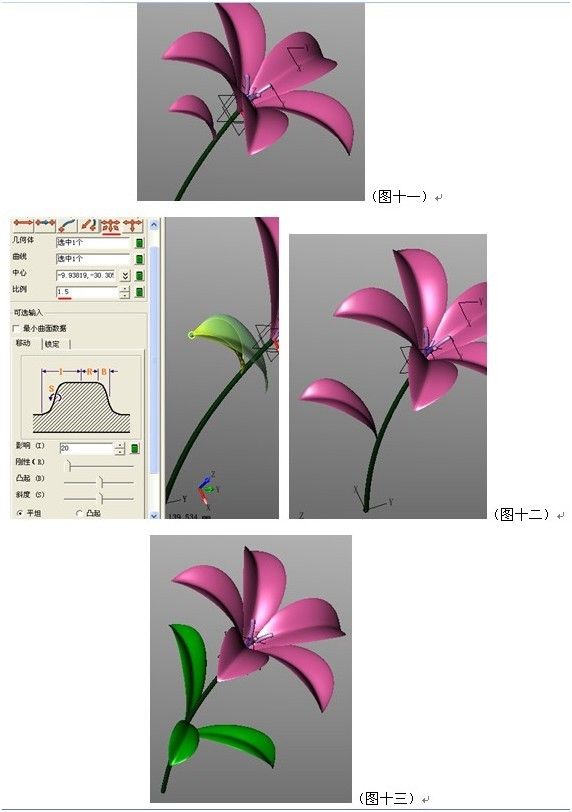

       步驟10:綠葉制作。復制一個花瓣,縮放比例(0.6),將其放到合適的位置。(圖十一)

       步驟11:用“由指定曲線開始變形實體”命令編輯實體形狀。在必選輸入中選擇“點縮放”方式。(圖十二)

       另外兩片綠葉直接復制,再放到合適位置。

       最后設置下顏色,大功告成。(圖十三)
      具體的圖紙可以在這里免費下載:http://www.gzxksb.com/community/thread-4641-1-1.html
